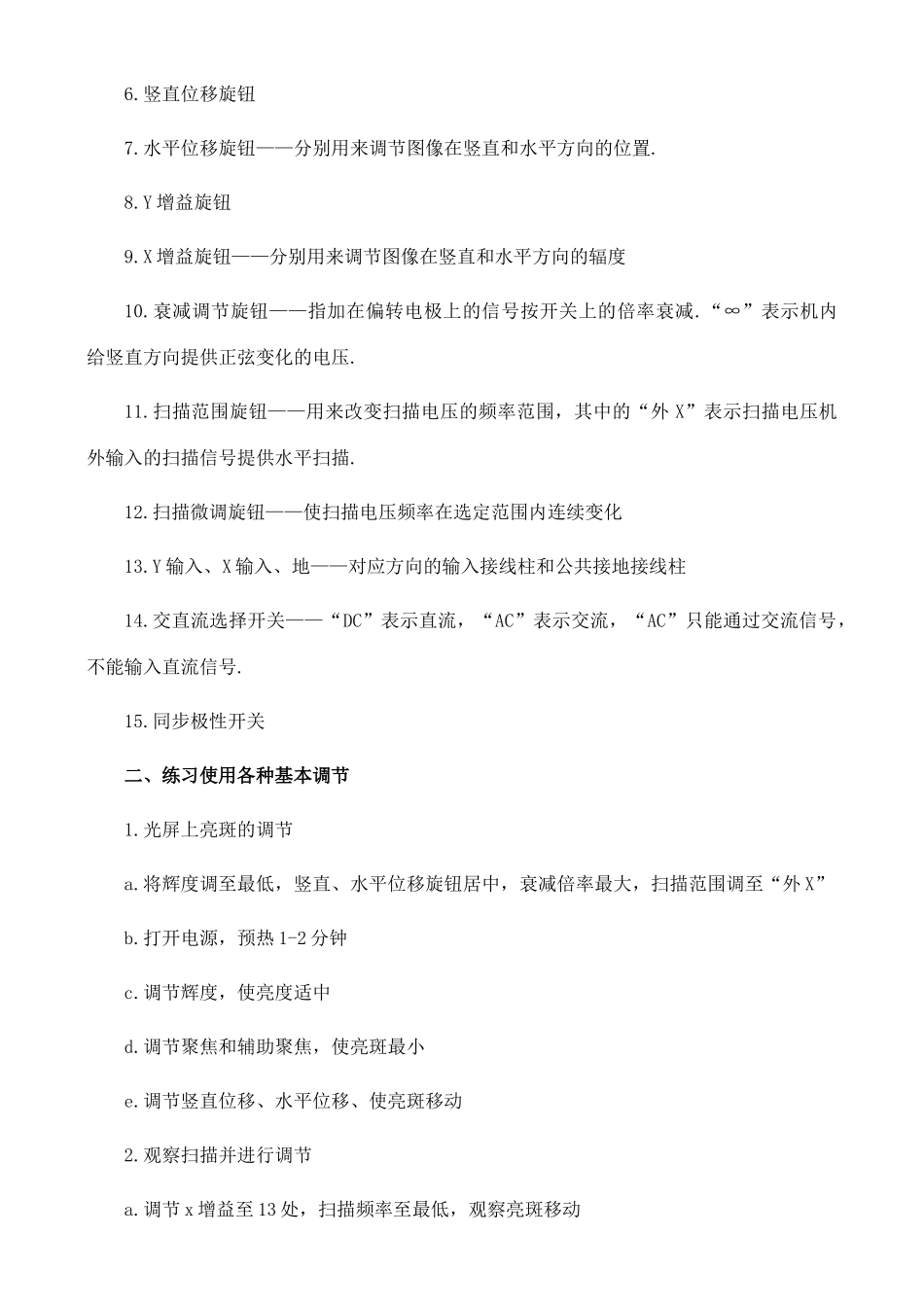

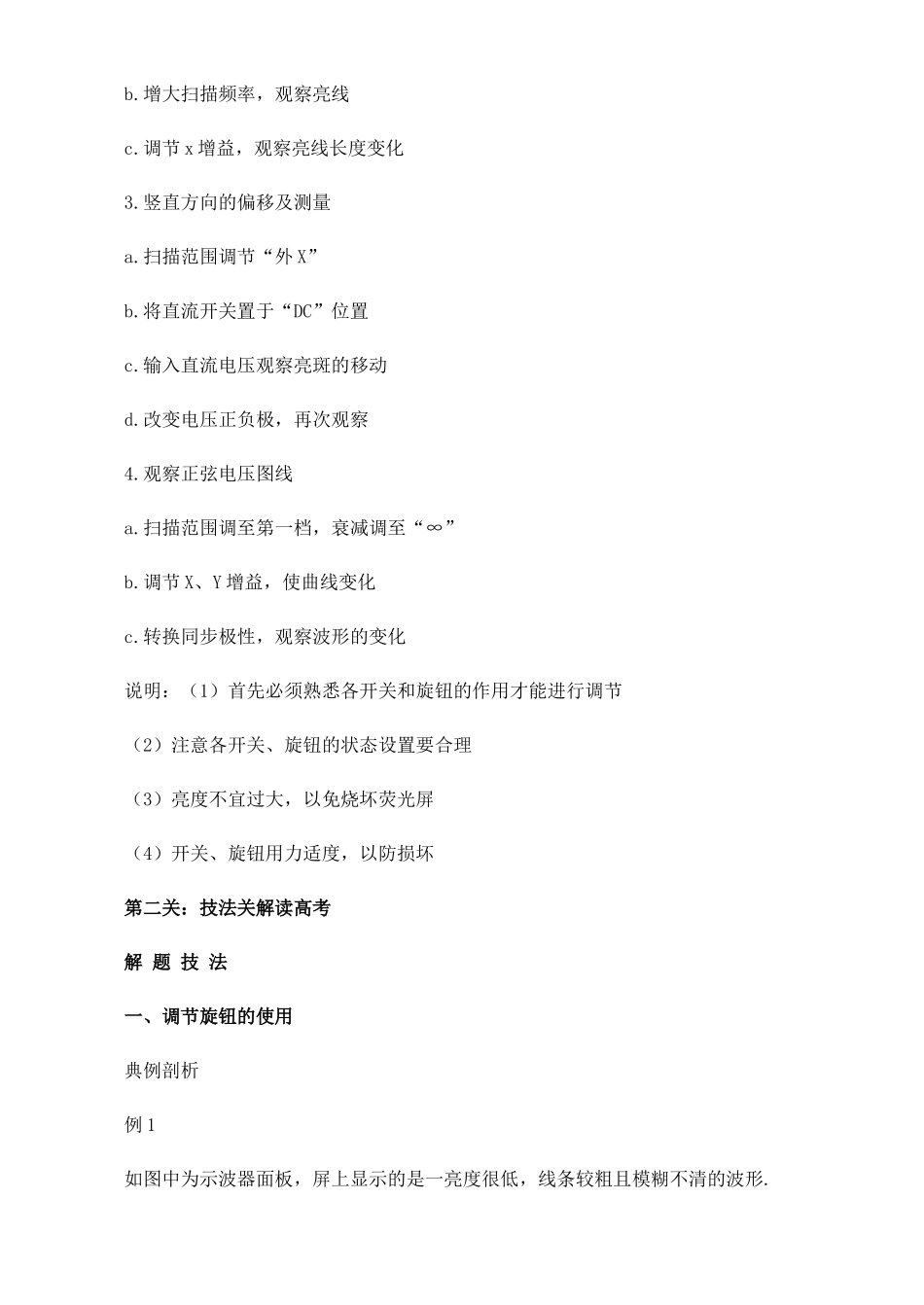

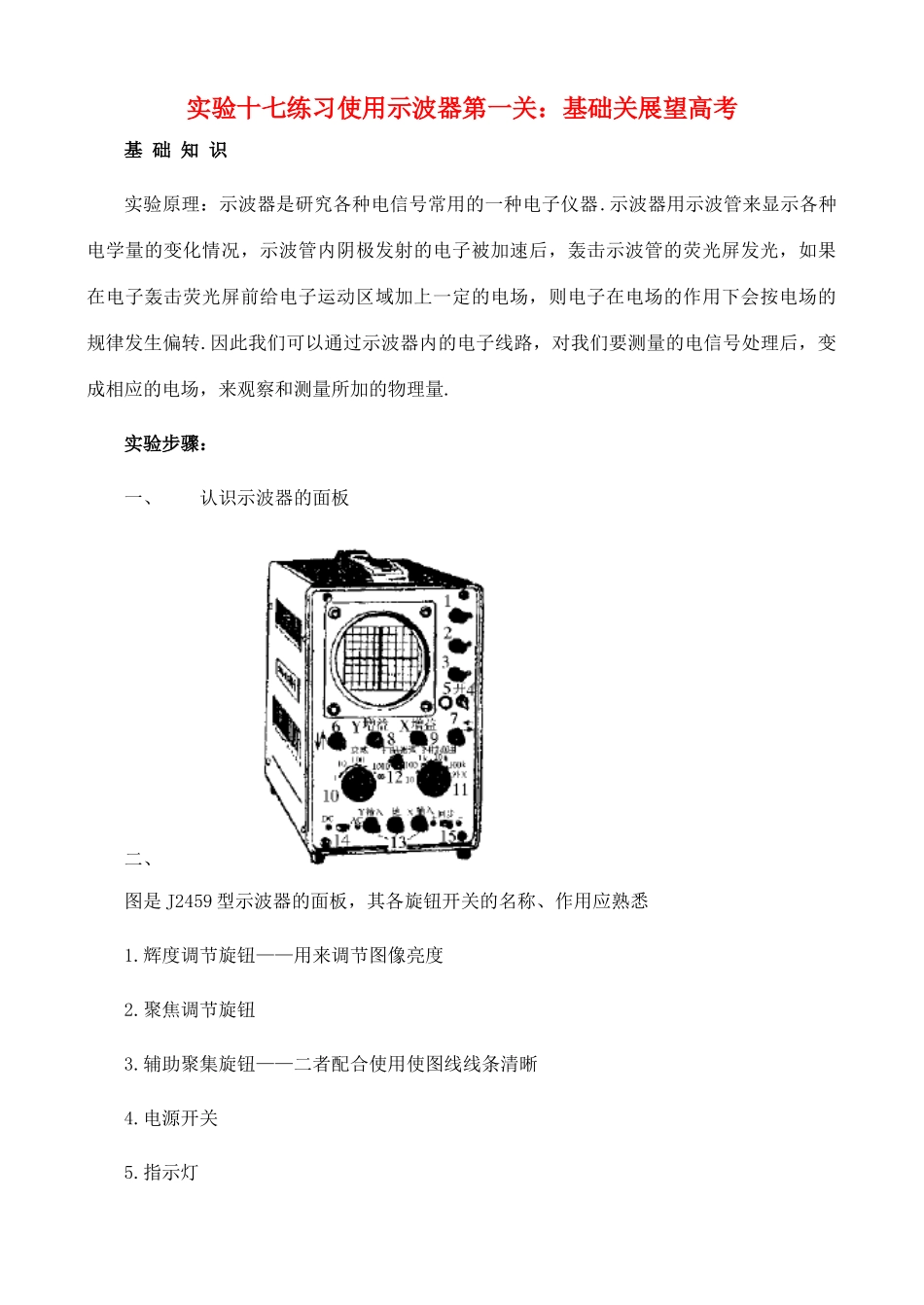

实验十七练习使用示波器第一关：基础关展望高考基 础 知 识实验原理：示波器是研究各种电信号常用的一种电子仪器.示波器用示波管来显示各种电学量的变化情况，示波管内阴极发射的电子被加速后，轰击示波管的荧光屏发光，如果在电子轰击荧光屏前给电子运动区域加上一定的电场，则电子在电场的作用下会按电场的规律发生偏转.因此我们可以通过示波器内的电子线路，对我们要测量的电信号处理后，变成相应的电场，来观察和测量所加的物理量.实验步骤：一、认识示波器的面板二、图是 J2459 型示波器的面板，其各旋钮开关的名称、作用应熟悉1.辉度调节旋钮——用来调节图像亮度2.聚焦调节旋钮3.辅助聚集旋钮——二者配合使用使图线线条清晰4.电源开关5.指示灯6.竖直位移旋钮7.水平位移旋钮——分别用来调节图像在竖直和水平方向的位置.8.Y 增益旋钮9.X 增益旋钮——分别用来调节图像在竖直和水平方向的辐度10.衰减调节旋钮——指加在偏转电极上的信号按开关上的倍率衰减.“∞”表示机内给竖直方向提供正弦变化的电压.11.扫描范围旋钮——用来改变扫描电压的频率范围，其中的“外 X”表示扫描电压机外输入的扫描信号提供水平扫描.12.扫描微调旋钮——使扫描电压频率在选定范围内连续变化13.Y 输入、X 输入、地——对应方向的输入接线柱和公共接地接线柱14.交直流选择开关——“DC”表示直流，“AC”表示交流，“AC”只能通过交流信号，不能输入直流信号.15.同步极性开关二、练习使用各种基本调节1.光屏上亮斑的调节a.将辉度调至最低，竖直、水平位移旋钮居中，衰减倍率最大，扫描范围调至“外 X”b.打开电源，预热 1-2 分钟c.调节辉度，使亮度适中d.调节聚焦和辅助聚焦，使亮斑最小e.调节竖直位移、水平位移、使亮斑移动2.观察扫描并进行调节a.调节 x 增益至 13 处，扫描频率至最低，观察亮斑移动b.增大扫描频率，观察亮线c.调节 x 增益，观察亮线长度变化3.竖直方向的偏移及测量a.扫描范围调节“外 X”b.将直流开关置于“DC”位置c.输入直流电压观察亮斑的移动d.改变电压正负极，再次观察4.观察正弦电压图线a.扫描范围调至第一档，衰减调至“∞”b.调节 X、Y 增益，使曲线变化c.转换同步极性，观察波形的变化说明：（1）首先必须熟悉各开关和旋钮的作用才能进行调节（2）注意各开关、旋钮的状态设置要合理（3）亮度不宜过大，以免烧坏荧光屏（4）开关、旋钮用力适度，以防损坏第二关：技法关解读高考解 题 技 法一、调节旋钮的使...
