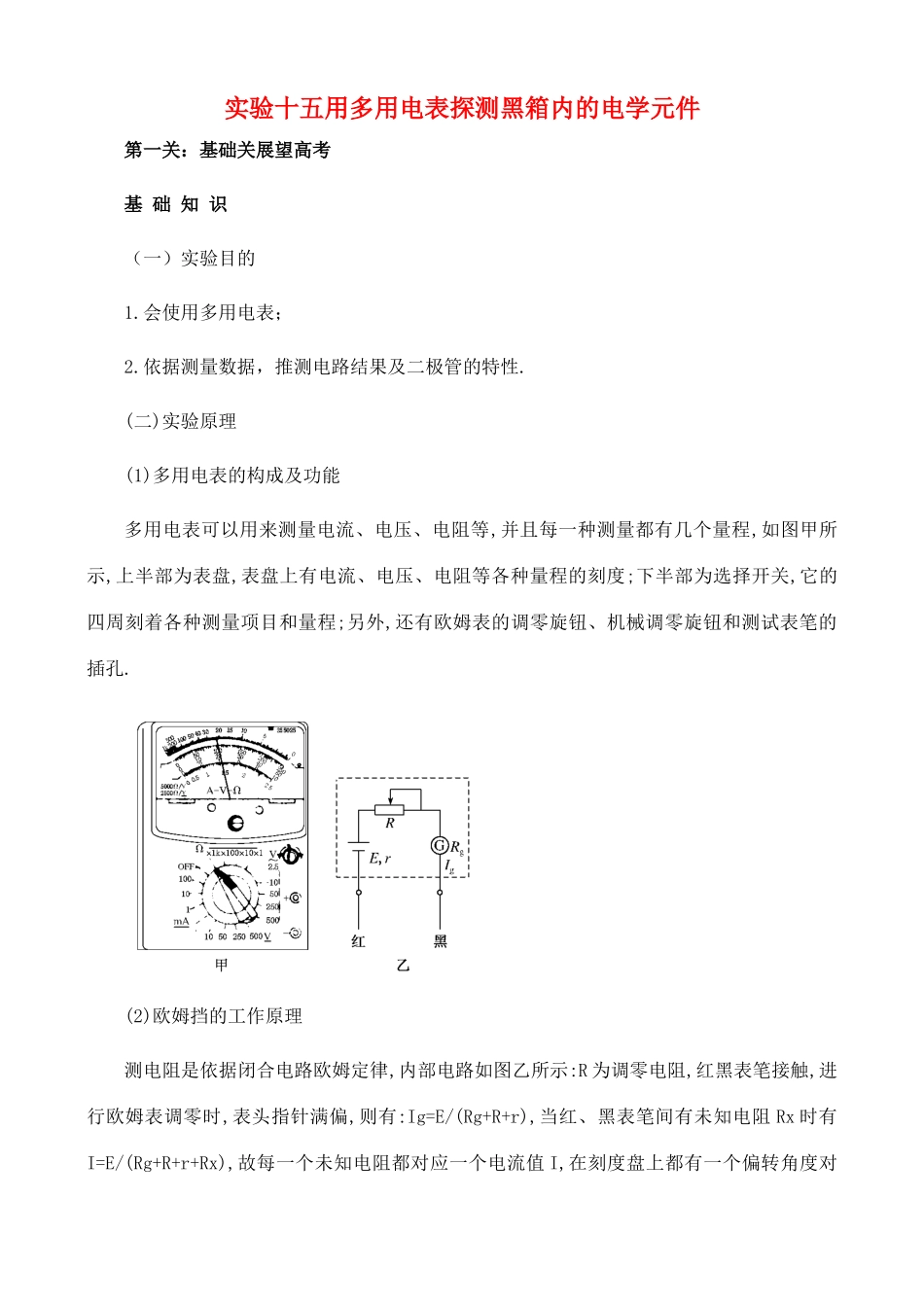

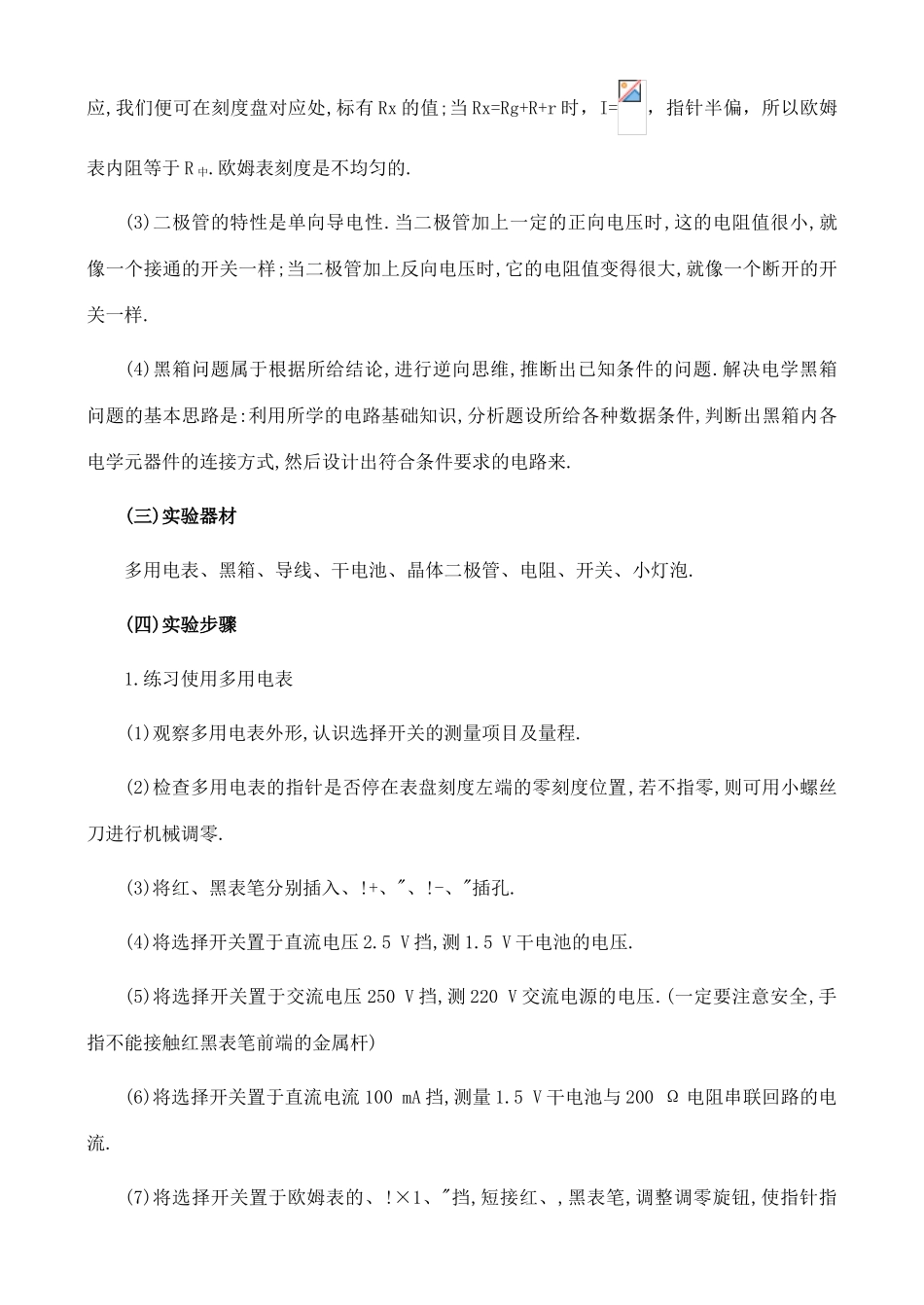

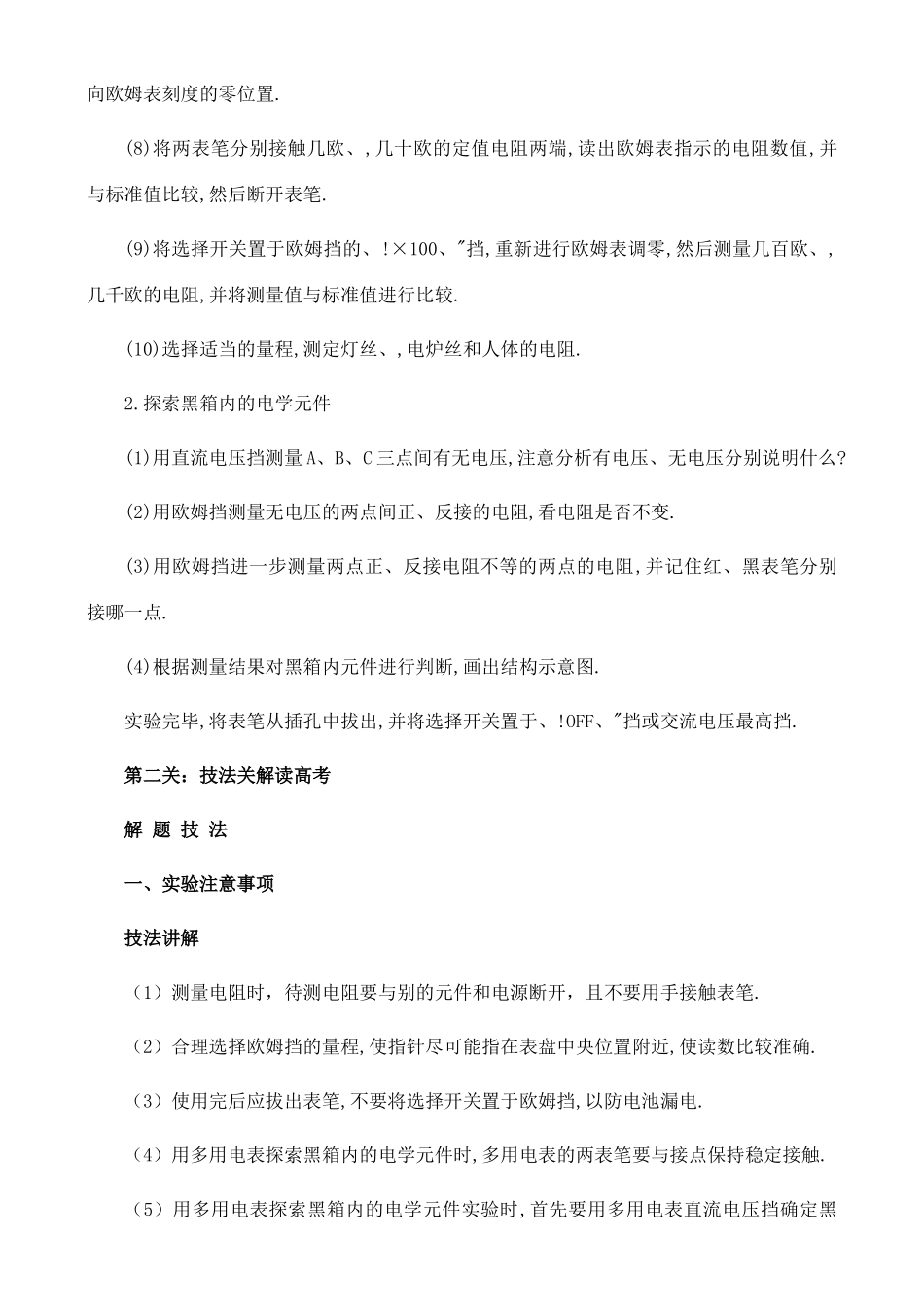

实验十五用多用电表探测黑箱内的电学元件第一关：基础关展望高考基 础 知 识（一）实验目的1.会使用多用电表；2.依据测量数据，推测电路结果及二极管的特性.(二)实验原理(1)多用电表的构成及功能多用电表可以用来测量电流、电压、电阻等,并且每一种测量都有几个量程,如图甲所示,上半部为表盘,表盘上有电流、电压、电阻等各种量程的刻度;下半部为选择开关,它的四周刻着各种测量项目和量程;另外,还有欧姆表的调零旋钮、机械调零旋钮和测试表笔的插孔. (2)欧姆挡的工作原理测电阻是依据闭合电路欧姆定律,内部电路如图乙所示:R 为调零电阻,红黑表笔接触,进行欧姆表调零时,表头指针满偏,则有:Ig=E/(Rg+R+r),当红、黑表笔间有未知电阻 Rx 时有I=E/(Rg+R+r+Rx),故每一个未知电阻都对应一个电流值 I,在刻度盘上都有一个偏转角度对应,我们便可在刻度盘对应处,标有 Rx 的值;当 Rx=Rg+R+r 时，I=，指针半偏，所以欧姆表内阻等于 R 中.欧姆表刻度是不均匀的.(3)二极管的特性是单向导电性.当二极管加上一定的正向电压时,这的电阻值很小,就像一个接通的开关一样;当二极管加上反向电压时,它的电阻值变得很大,就像一个断开的开关一样.(4)黑箱问题属于根据所给结论,进行逆向思维,推断出已知条件的问题.解决电学黑箱问题的基本思路是:利用所学的电路基础知识,分析题设所给各种数据条件,判断出黑箱内各电学元器件的连接方式,然后设计出符合条件要求的电路来.(三)实验器材多用电表、黑箱、导线、干电池、晶体二极管、电阻、开关、小灯泡.(四)实验步骤1.练习使用多用电表(1)观察多用电表外形,认识选择开关的测量项目及量程.(2)检查多用电表的指针是否停在表盘刻度左端的零刻度位置,若不指零,则可用小螺丝刀进行机械调零.(3)将红、黑表笔分别插入、!+、"、!-、"插孔.(4)将选择开关置于直流电压 2.5 V 挡,测 1.5 V 干电池的电压.(5)将选择开关置于交流电压 250 V 挡,测 220 V 交流电源的电压.(一定要注意安全,手指不能接触红黑表笔前端的金属杆)(6)将选择开关置于直流电流 100 mA 挡,测量 1.5 V 干电池与 200 Ω 电阻串联回路的电流.(7)将选择开关置于欧姆表的、!×1、"挡,短接红、,黑表笔,调整调零旋钮,使指针指向欧姆表刻度的零位置.(8)将两表笔分别接触几欧、,几十欧的定值电阻两端,读出欧姆表指示的电阻数值,并与标准值比较,然后断开表笔.(9)将选择开关置于欧姆挡的、!×100、"挡,重新进行欧姆表调零,然后测量几百欧、,几千欧的电...
