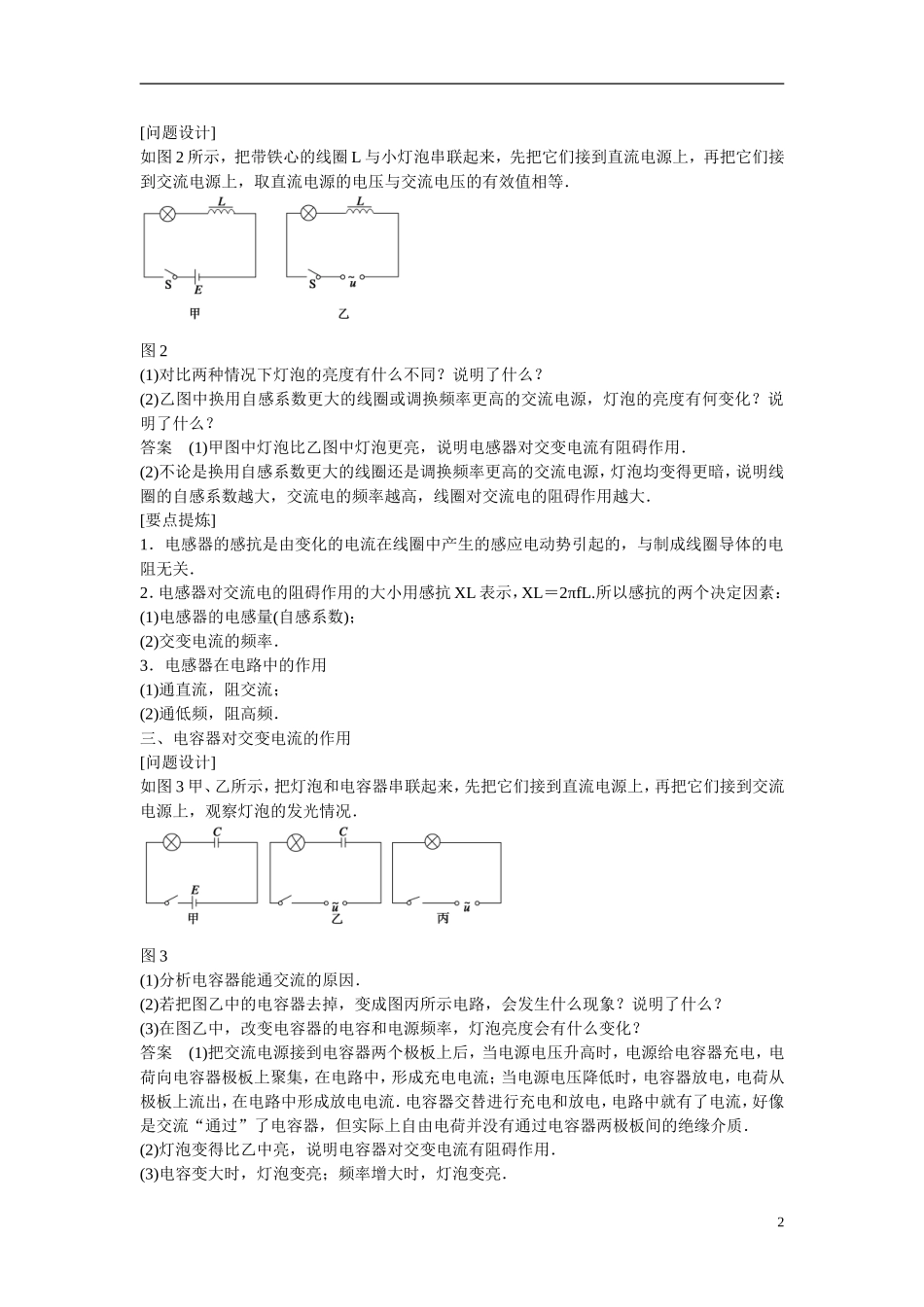

学案 4 探究电阻、电感和电容的作用[学习目标定位] 1.知道电阻器对交流电的阻碍作用与对直流电的阻碍作用相同.2.能理解电感器、电容器对交变电流形成阻碍作用的原因.3.知道用感抗、容抗来表示电感器、电容器对交变电流阻碍作用的大小.4.能够分析简单电路中的电容器、电感器的作用．1．线圈的长度越长，线圈的横截面积越大，单位长度上匝数越多，线圈的自感系数越大，线圈有铁心比无铁心时自感系数大得多．2．平行板电容器的电容决定式 C＝，电容的定义式 C＝.3．由于导体自身的电流发生变化而产生的电磁感应现象叫自感现象．一、电阻器对交变电流的作用电阻器对交变电流的阻碍作用跟对直流的阻碍作用相同．二、电感器对交变电流的作用1．电感器能让交变电流通过，但对交变电流有阻碍作用．2．电感器的电感量越大，通过的交变电流频率越高，阻碍作用越大．三、电容器对交变电流的作用1．电容器能让交变电流通过，但对交变电流有阻碍作用．2．电容器的电容量越大，通过的交变电流频率越高，阻碍作用越小.一、电阻器对交变电流的作用[问题设计]阅读教材相关内容，结合图 1 回答下列问题(A、B 是规格相同的灯泡)：(1)当开关 S 扳向交流电源时，两只灯泡的亮度是否相同？这说明什么问题？答 案 B 比 A 更 亮 些 ， 这 说 明 电 阻 器 对 交 流 电 有 阻 碍 作 用 ． 图 1(2)把开关 S 扳向直流电源和交流电源，比较这两种情况下灯泡 A 的亮度有没有变化，这又说明什么问题？答案 开关 S 扳向直流电源和交流电源，两种情况下灯泡 A 的亮度相同，这说明电阻器对交流的阻碍作用跟对直流的阻碍作用相同．[要点提炼]1．电阻器对交变电流和直流电的阻碍作用是相同的．2．在交流电路中，电阻定律和欧姆定律都成立．二、电感器对交变电流的作用1[问题设计]如图 2 所示，把带铁心的线圈 L 与小灯泡串联起来，先把它们接到直流电源上，再把它们接到交流电源上，取直流电源的电压与交流电压的有效值相等．图 2(1)对比两种情况下灯泡的亮度有什么不同？说明了什么？(2)乙图中换用自感系数更大的线圈或调换频率更高的交流电源，灯泡的亮度有何变化？说明了什么？答案 (1)甲图中灯泡比乙图中灯泡更亮，说明电感器对交变电流有阻碍作用．(2)不论是换用自感系数更大的线圈还是调换频率更高的交流电源，灯泡均变得更暗，说明线圈的自感系数越大，交流电的频率越高，线圈对交流电的阻碍作用越大．[要点提炼]1．电感器的...
