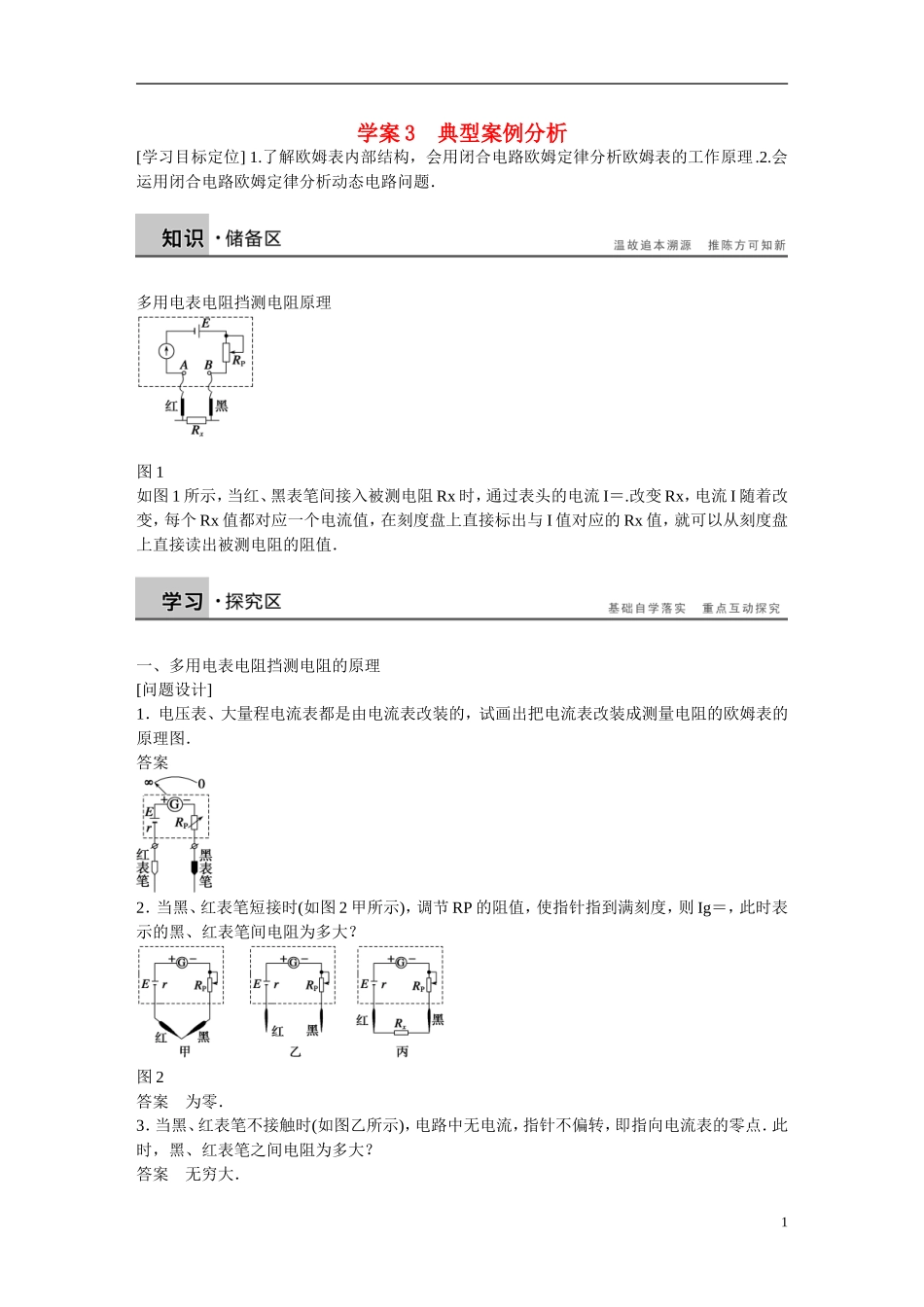

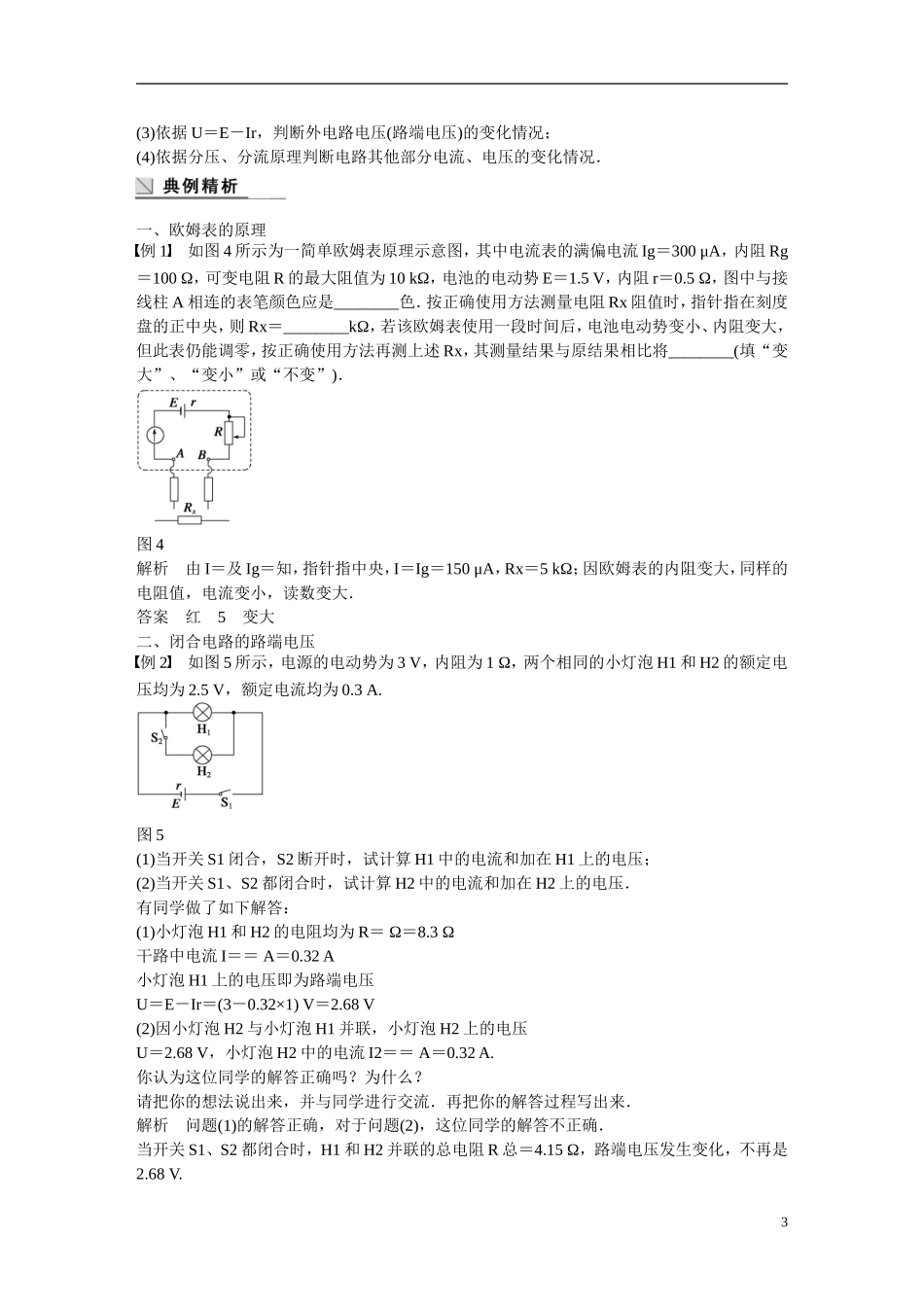

学案 3 典型案例分析[学习目标定位] 1.了解欧姆表内部结构，会用闭合电路欧姆定律分析欧姆表的工作原理.2.会运用闭合电路欧姆定律分析动态电路问题．多用电表电阻挡测电阻原理图 1如图 1 所示，当红、黑表笔间接入被测电阻 Rx 时，通过表头的电流 I＝.改变 Rx，电流 I 随着改变，每个 Rx 值都对应一个电流值，在刻度盘上直接标出与 I 值对应的 Rx 值，就可以从刻度盘上直接读出被测电阻的阻值．一、多用电表电阻挡测电阻的原理[问题设计]1．电压表、大量程电流表都是由电流表改装的，试画出把电流表改装成测量电阻的欧姆表的原理图．答案 2．当黑、红表笔短接时(如图 2 甲所示)，调节 RP 的阻值，使指针指到满刻度，则 Ig＝，此时表示的黑、红表笔间电阻为多大？图 2答案 为零．3．当黑、红表笔不接触时(如图乙所示)，电路中无电流，指针不偏转，即指向电流表的零点．此时，黑、红表笔之间电阻为多大？答案 无穷大．14．当将电阻 Rx 接在黑、红表笔间时(如图丙所示)，则通过电流表的电流 I 与 Rx 的关系是怎样的？答案 I＝.[延伸思考] 1.欧姆表的刻度均匀吗？为什么？答案 不均匀．因 Rx 与 I 是非线性关系，所以欧姆表的刻度是不均匀的，零刻度在刻度盘最右端，越向左刻度越密集．2．当 I＝Ig，即指针半偏时，待测电阻 Rx 与欧姆表内阻有什么关系？答案 当 I＝Ig(指针半偏)时，Rx＝r＋Rg＋RP，即欧姆表表盘的中值电阻等于欧姆表内阻．[要点提炼]1．欧姆表内部结构：表头、电源、可变电阻．2．欧姆表原理：闭合电路欧姆定律．如图 1 所示，由 I＝知，每个 Rx 值都对应一个电流值，在刻度盘上直接标出与 I 值对应的 Rx 值，就可以从刻度盘上直接读出被测电阻的阻值．3．I 与 Rx 不成比例，欧姆表的刻度不均匀．欧姆表的电阻零刻度是电流最大刻度处，而欧姆表电阻“∞”刻度是电流零刻度处，所以欧姆表偏角越大，表明被测电阻越小．4．当欧姆表指针指向表盘中央时，有 Ig＝，解得 Rx＝Rg＋r＋R＝R 内，即当指针半偏时，表盘的中值电阻 R 中＝R 内．二、闭合电路的动态问题分析[问题设计]如图 3 所示电路，电源内阻不可忽略．开关 S 闭合后，在滑动变阻器 R0 的滑动端向下滑动的过程中．图 3(1)电路中的总电阻如何变化？(2)通过电源的电流如何变化？(3)内电压如何变化？外电压(即电压表的示数)如何变化？(4)R1 两端电压(即电压表示数)如何变化？(5)R2 和 R0 并联部分电压(...
