图文并茂的风管施工标准

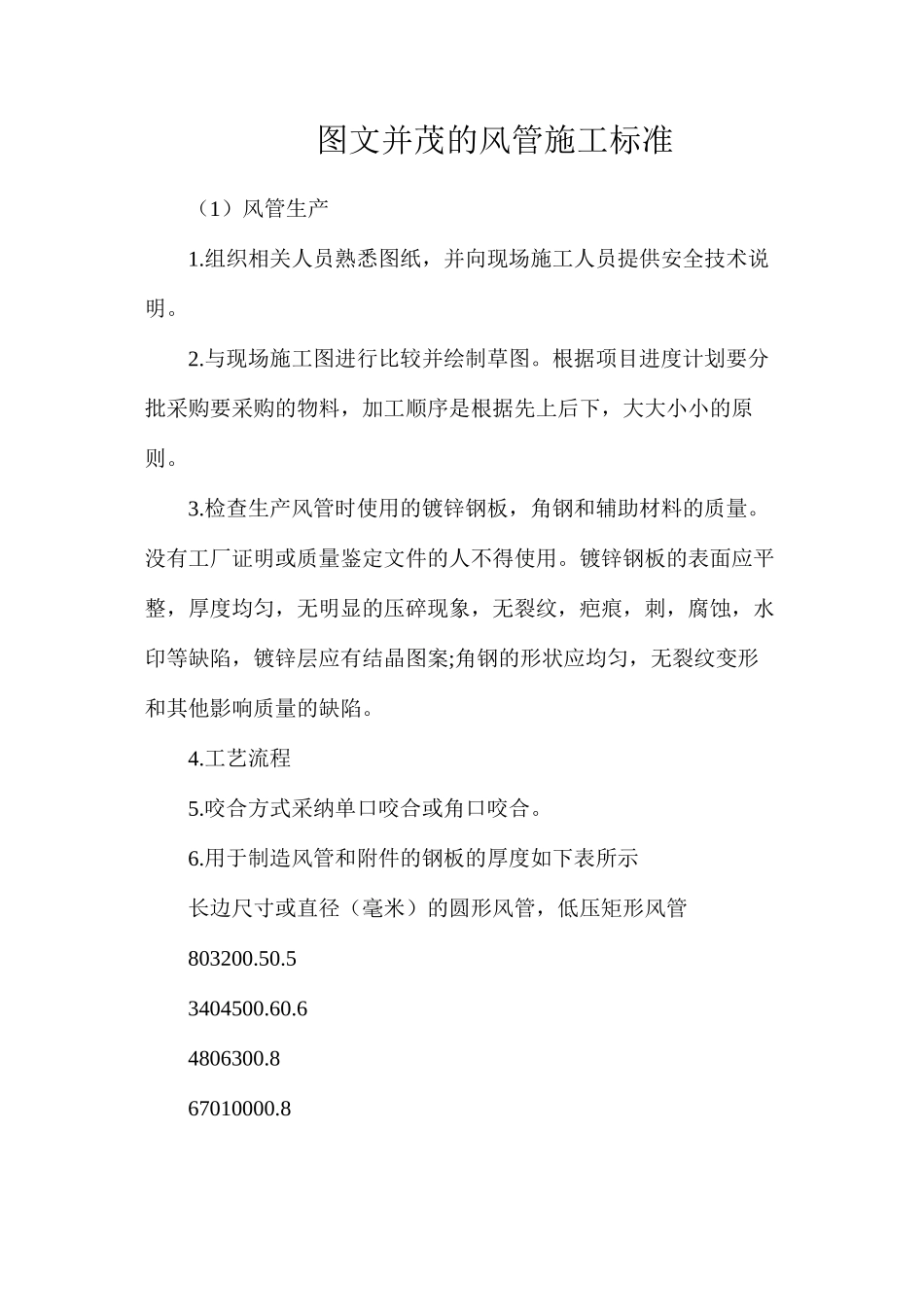

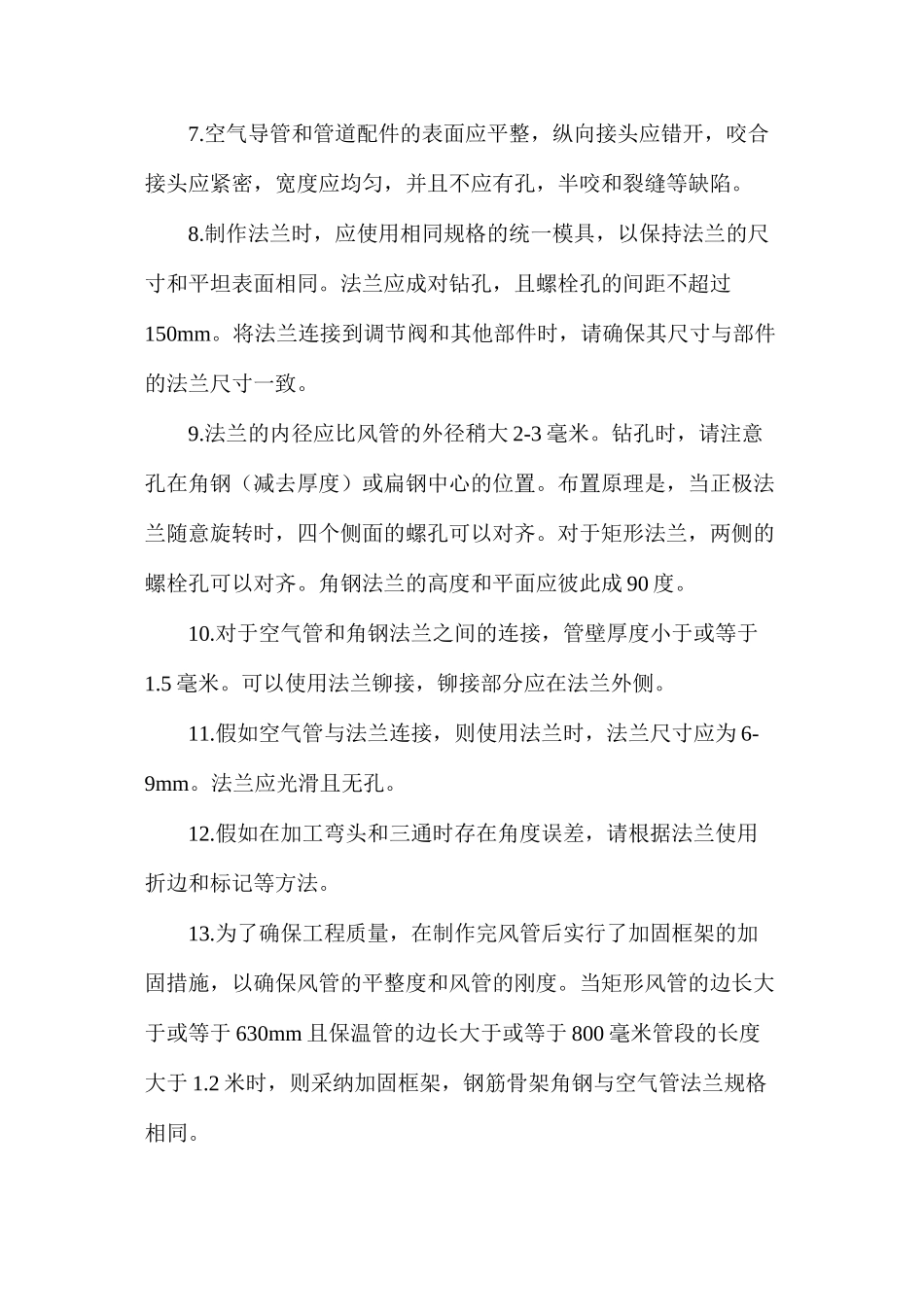

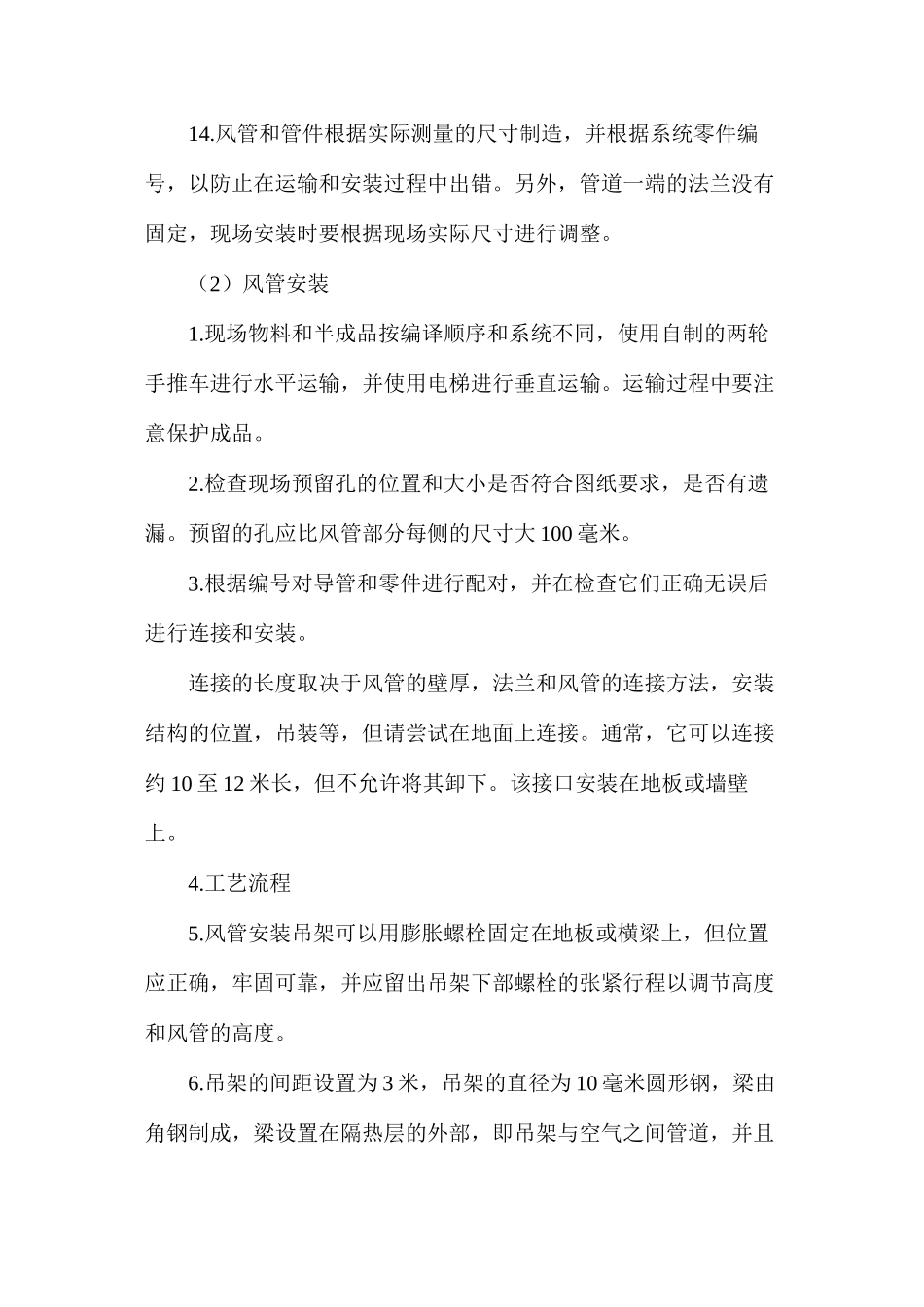

图文并茂的风管施工标准（1）风管生产1.组织相关人员熟悉图纸，并向现场施工人员提供安全技术说明。2.与现场施工图进行比较并绘制草图。根据项目进度计划要分批采购要采购的物料，加工顺序是根据先上后下，大大小小的原则。3.检查生产风管时使用的镀锌钢板，角钢和辅助材料的质量。没有工厂证明或质量鉴定文件的人不得使用。镀锌钢板的表面应平整，厚度均匀，无明显的压碎现象，无裂纹，疤痕，刺，腐蚀，水印等缺陷，镀锌层应有结晶图案;角钢的形状应均匀，无裂纹变形和其他影响质量的缺陷。4.工艺流程5.咬合方式采纳单口咬合或角口咬合。6.用于制造风管和附件的钢板的厚度如下表所示长边尺寸或直径（毫米）的圆形风管，低压矩形风管803200.50.53404500.60.64806300.867010000.87.空气导管和管道配件的表面应平整，纵向接头应错开，咬合接头应紧密，宽度应均匀，并且不应有孔，半咬和裂缝等缺陷。8.制作法兰时，应使用相同规格的统一模具，以保持法兰的尺寸和平坦表面相同。法兰应成对钻孔，且螺栓孔的间距不超过150mm。将法兰连接到调节阀和其他部件时，请确保其尺寸与部件的法兰尺寸一致。9.法兰的内径应比风管的外径稍大 2-3 毫米。钻孔时，请注意孔在角钢（减去厚度）或扁钢中心的位置。布置原理是，当正极法兰随意旋转时，四个侧面的螺孔可以对齐。对于矩形法兰，两侧的螺栓孔可以对齐。角钢法兰的高度和平面应彼此成 90 度。10.对于空气管和角钢法兰之间的连接，管壁厚度小于或等于1.5 毫米。可以使用法兰铆接，铆接部分应在法兰外侧。11.假如空气管与法兰连接，则使用法兰时，法兰尺寸应为 6-9mm。法兰应光滑且无孔。12.假如在加工弯头和三通时存在角度误差，请根据法兰使用折边和标记等方法。13.为了确保工程质量，在制作完风管后实行了加固框架的加固措施，以确保风管的平整度和风管的刚度。当矩形风管的边长大于或等于 630mm 且保温管的边长大于或等于 800 毫米管段的长度大于 1.2 米时，则采纳加固框架，钢筋骨架角钢与空气管法兰规格相同。14.风管和管件根据实际测量的尺寸制造，并根据系统零件编号，以防止在运输和安装过程中出错。另外，管道一端的法兰没有固定，现场安装时要根据现场实际尺寸进行调整。（2）风管安装1.现场物料和半成品按编译顺序和系统不同，使用自制的两轮手推车进行水平运输，并使用电梯进行垂直运输。运输过程中要注意保护成品。2.检查现场预留孔的位置和大小是否符合图纸要求，是否有遗漏。预留的...
