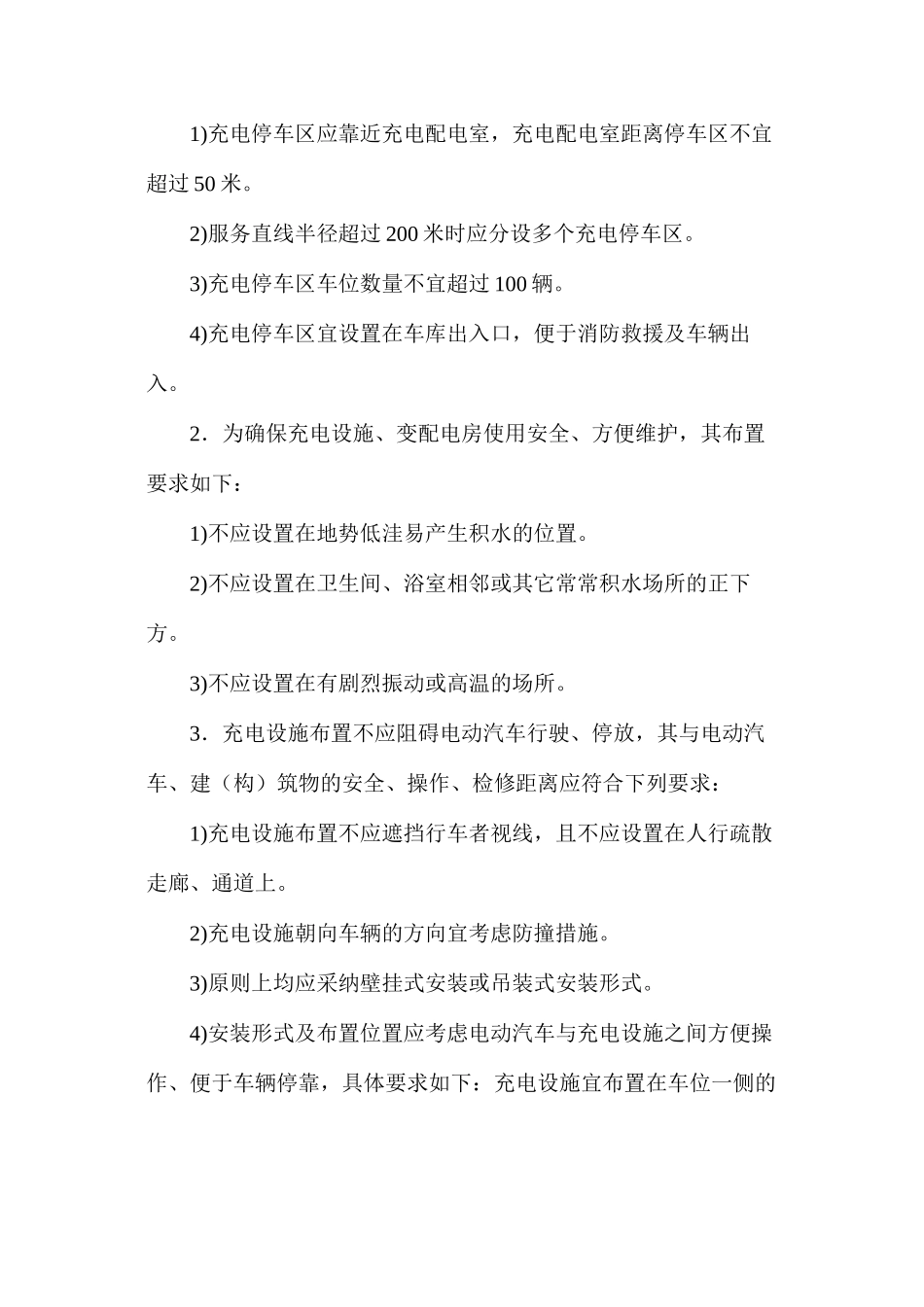

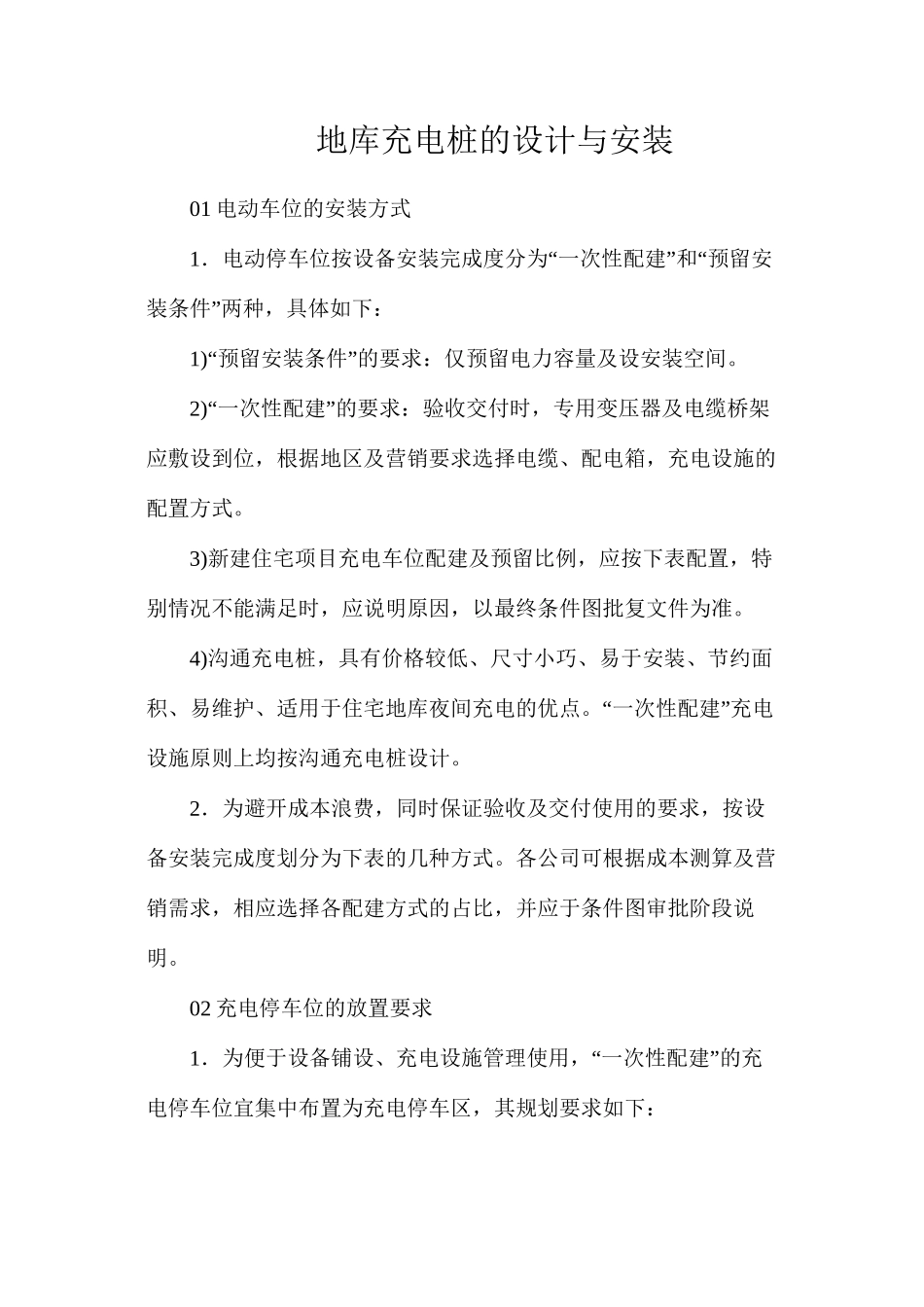

地库充电桩的设计与安装01 电动车位的安装方式1“”“．电动停车位按设备安装完成度分为 一次性配建 和 预留安”装条件 两种，具体如下：1)“”预留安装条件 的要求：仅预留电力容量及设安装空间。2)“”一次性配建 的要求：验收交付时，专用变压器及电缆桥架应敷设到位，根据地区及营销要求选择电缆、配电箱，充电设施的配置方式。3)新建住宅项目充电车位配建及预留比例，应按下表配置，特别情况不能满足时，应说明原因，以最终条件图批复文件为准。4)沟通充电桩，具有价格较低、尺寸小巧、易于安装、节约面“”积、易维护、适用于住宅地库夜间充电的优点。 一次性配建 充电设施原则上均按沟通充电桩设计。2．为避开成本浪费，同时保证验收及交付使用的要求，按设备安装完成度划分为下表的几种方式。各公司可根据成本测算及营销需求，相应选择各配建方式的占比，并应于条件图审批阶段说明。02 充电停车位的放置要求1“”．为便于设备铺设、充电设施管理使用， 一次性配建 的充电停车位宜集中布置为充电停车区，其规划要求如下：1)充电停车区应靠近充电配电室，充电配电室距离停车区不宜超过 50 米。2)服务直线半径超过 200 米时应分设多个充电停车区。3)充电停车区车位数量不宜超过 100 辆。4)充电停车区宜设置在车库出入口，便于消防救援及车辆出入。2．为确保充电设施、变配电房使用安全、方便维护，其布置要求如下：1)不应设置在地势低洼易产生积水的位置。2)不应设置在卫生间、浴室相邻或其它常常积水场所的正下方。3)不应设置在有剧烈振动或高温的场所。3．充电设施布置不应阻碍电动汽车行驶、停放，其与电动汽车、建（构）筑物的安全、操作、检修距离应符合下列要求：1)充电设施布置不应遮挡行车者视线，且不应设置在人行疏散走廊、通道上。2)充电设施朝向车辆的方向宜考虑防撞措施。3)原则上均应采纳壁挂式安装或吊装式安装形式。4)安装形式及布置位置应考虑电动汽车与充电设施之间方便操作、便于车辆停靠，具体要求如下：充电设施宜布置在车位一侧的结构柱背面，安装完成后不应影响车门开启。安装形式根据结构柱面宽、选购的充电桩宽度选用，如下图示。充电设施安装于车位侧边墙体时，侧边墙体与车位宽度应≥500mm，充电设施安装位置宜布置于车头或车尾，并不应影响车门开启；充电设施安装于车位尾部墙体时，车位宜贴墙体布置，充电设施居中安装，如下图示。充电车位四周无土建安装构件时，充电设施可采纳吊装式布置在...
