基础、剪力墙、柱、板、梁钢筋绑扎流程及方法介绍

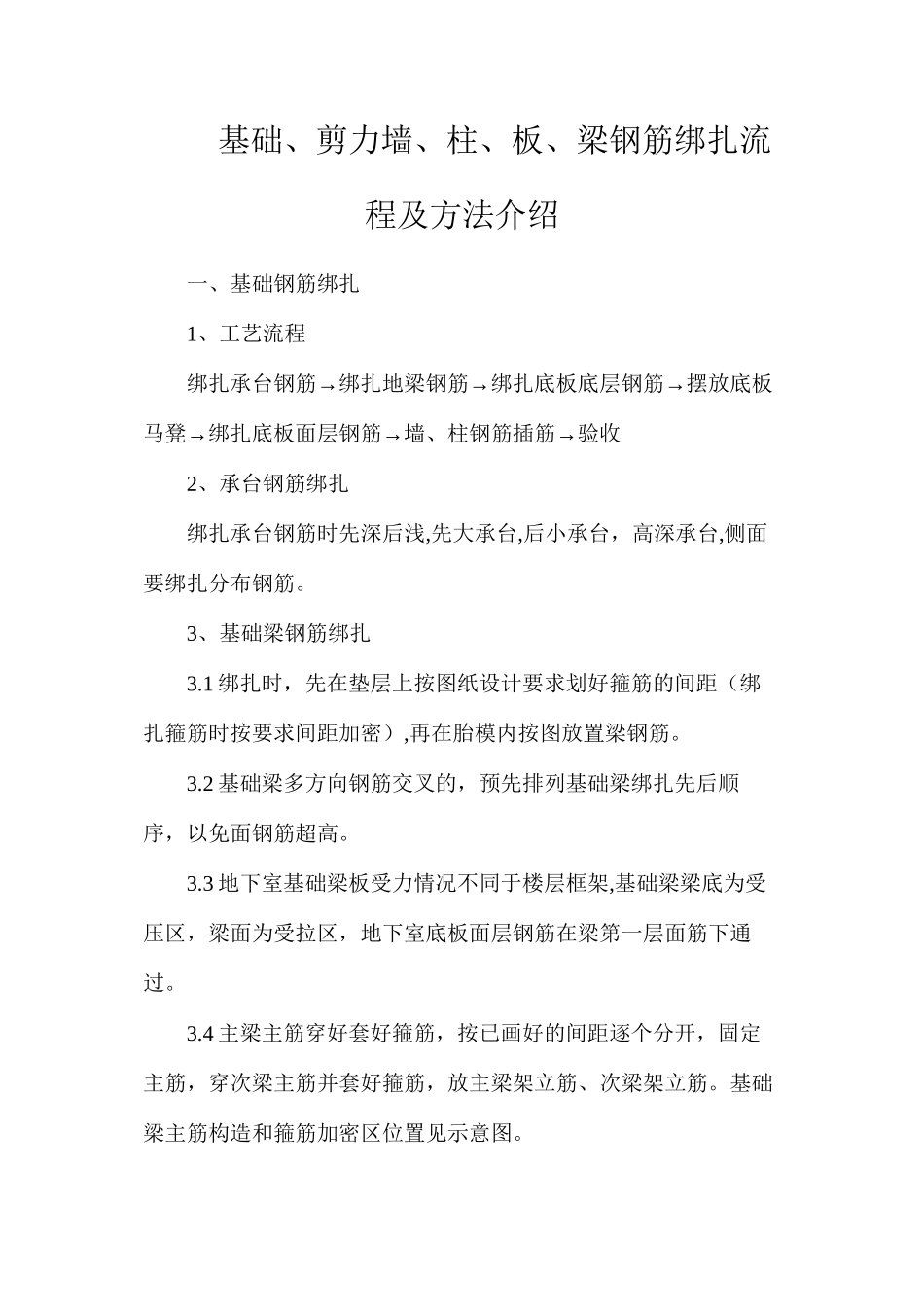

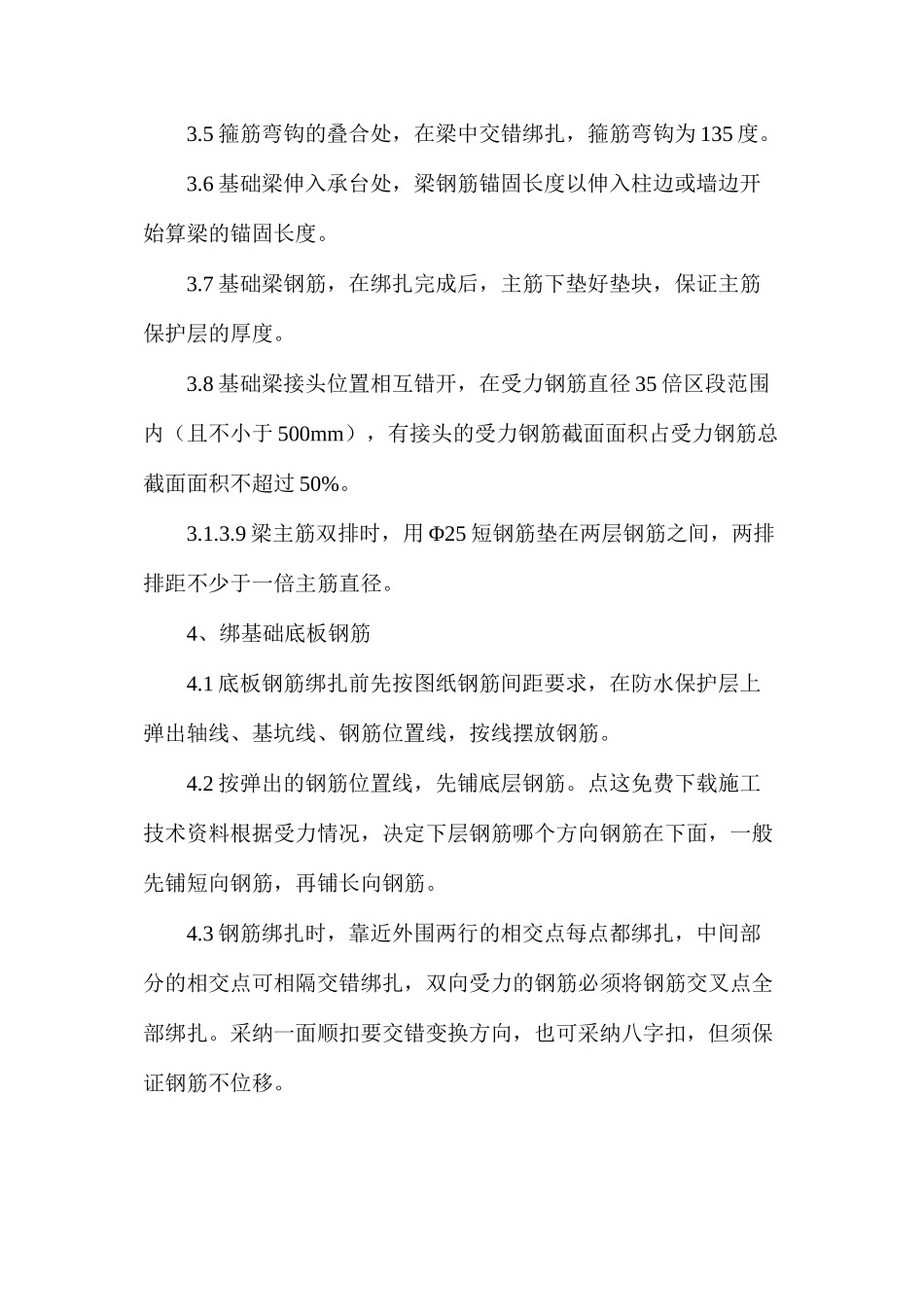

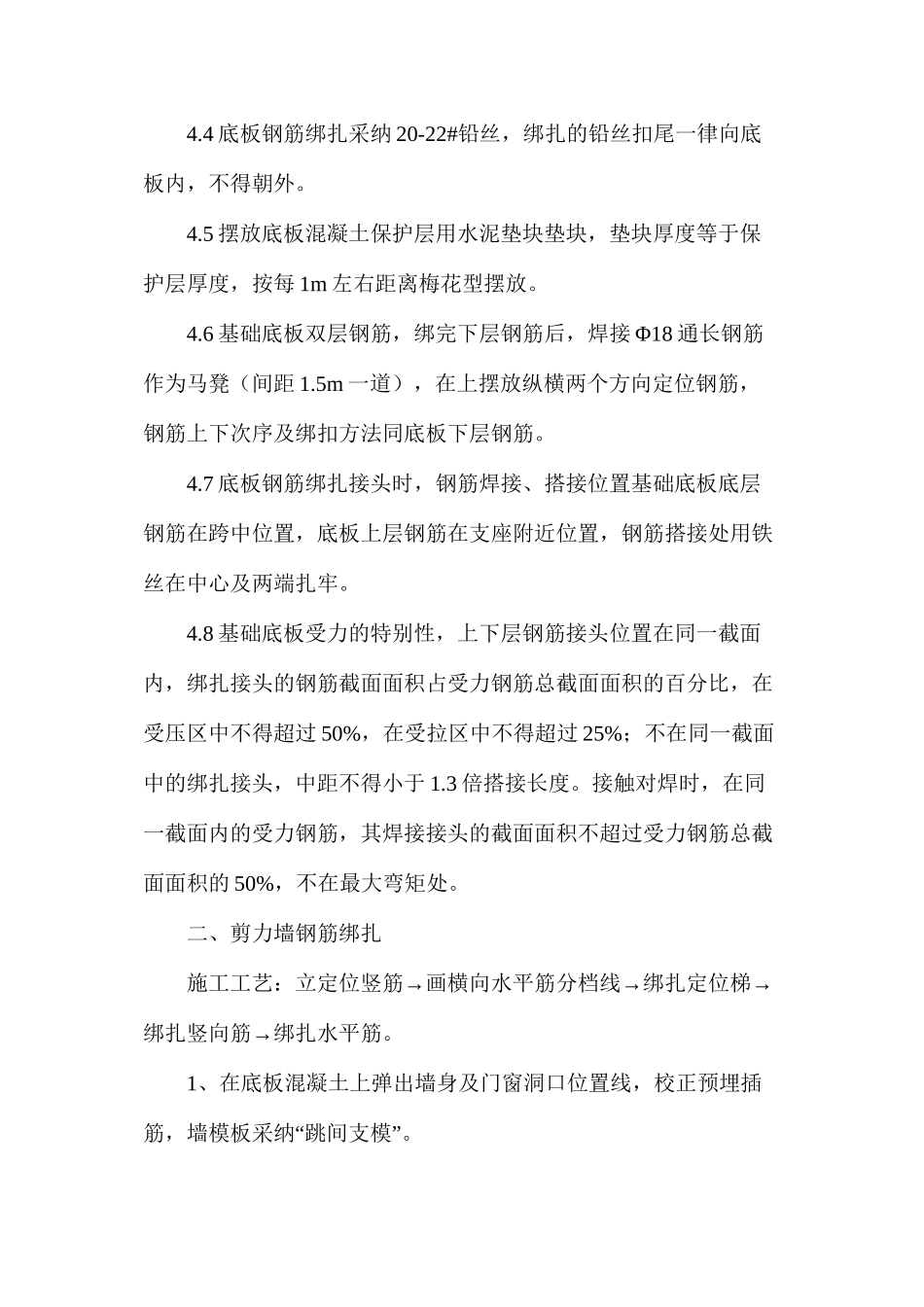

基础、剪力墙、柱、板、梁钢筋绑扎流程及方法介绍一、基础钢筋绑扎1、工艺流程→→→绑扎承台钢筋绑扎地梁钢筋绑扎底板底层钢筋摆放底板→→→马凳绑扎底板面层钢筋墙、柱钢筋插筋验收2、承台钢筋绑扎绑扎承台钢筋时先深后浅,先大承台,后小承台，高深承台,侧面要绑扎分布钢筋。3、基础梁钢筋绑扎3.1 绑扎时，先在垫层上按图纸设计要求划好箍筋的间距（绑扎箍筋时按要求间距加密）,再在胎模内按图放置梁钢筋。3.2 基础梁多方向钢筋交叉的，预先排列基础梁绑扎先后顺序，以免面钢筋超高。3.3 地下室基础梁板受力情况不同于楼层框架,基础梁梁底为受压区，梁面为受拉区，地下室底板面层钢筋在梁第一层面筋下通过。3.4 主梁主筋穿好套好箍筋，按已画好的间距逐个分开，固定主筋，穿次梁主筋并套好箍筋，放主梁架立筋、次梁架立筋。基础梁主筋构造和箍筋加密区位置见示意图。3.5 箍筋弯钩的叠合处，在梁中交错绑扎，箍筋弯钩为 135 度。3.6 基础梁伸入承台处，梁钢筋锚固长度以伸入柱边或墙边开始算梁的锚固长度。3.7 基础梁钢筋，在绑扎完成后，主筋下垫好垫块，保证主筋保护层的厚度。3.8 基础梁接头位置相互错开，在受力钢筋直径 35 倍区段范围内（且不小于 500mm），有接头的受力钢筋截面面积占受力钢筋总截面面积不超过 50%。3.1.3.9 梁主筋双排时，用 Φ25 短钢筋垫在两层钢筋之间，两排排距不少于一倍主筋直径。4、绑基础底板钢筋4.1 底板钢筋绑扎前先按图纸钢筋间距要求，在防水保护层上弹出轴线、基坑线、钢筋位置线，按线摆放钢筋。4.2 按弹出的钢筋位置线，先铺底层钢筋。点这免费下载施工技术资料根据受力情况，决定下层钢筋哪个方向钢筋在下面，一般先铺短向钢筋，再铺长向钢筋。4.3 钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。采纳一面顺扣要交错变换方向，也可采纳八字扣，但须保证钢筋不位移。4.4 底板钢筋绑扎采纳 20-22#铅丝，绑扎的铅丝扣尾一律向底板内，不得朝外。4.5 摆放底板混凝土保护层用水泥垫块垫块，垫块厚度等于保护层厚度，按每 1m 左右距离梅花型摆放。4.6 基础底板双层钢筋，绑完下层钢筋后，焊接 Φ18 通长钢筋作为马凳（间距 1.5m 一道），在上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。4.7 底板钢筋绑扎接头时，钢筋焊接、搭接位置基础底板底层钢筋在跨中位置，底板上层钢筋在...
