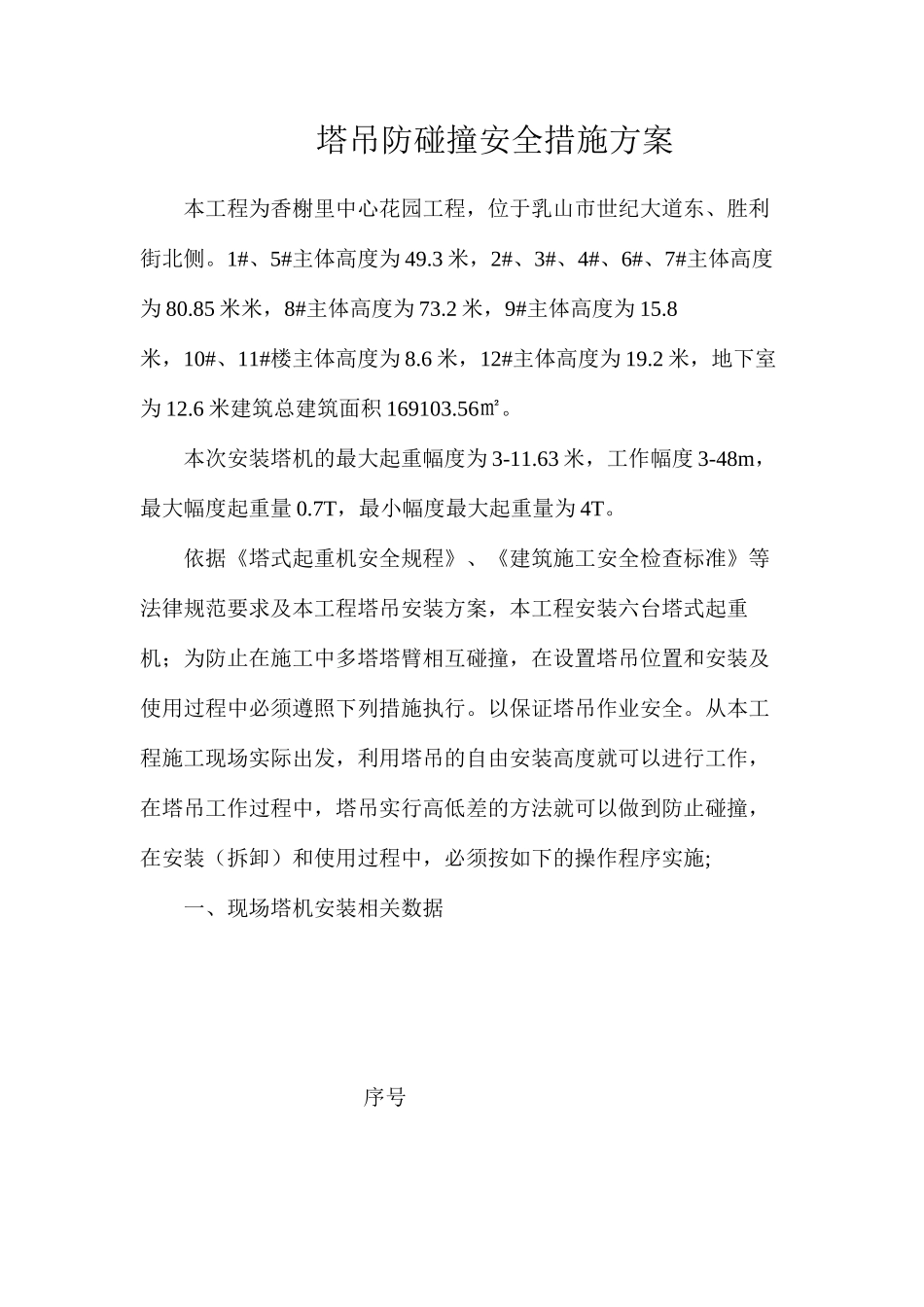

塔吊防碰撞安全措施方案

塔吊防碰撞安全措施方案本工程为香榭里中心花园工程，位于乳山市世纪大道东、胜利街北侧。1#、5#主体高度为 49.3 米，2#、3#、4#、6#、7#主体高度为 80.85 米米，8#主体高度为 73.2 米，9#主体高度为 15.8米，10#、11#楼主体高度为 8.6 米，12#主体高度为 19.2 米，地下室为 12.6 米建筑总建筑面积 169103.56㎡。本次安装塔机的最大起重幅度为 3-11.63 米，工作幅度 3-48m，最大幅度起重量 0.7T，最小幅度最大起重量为 4T。依据《塔式起重机安全规程》、《建筑施工安全检查标准》等法律规范要求及本工程塔吊安装方案，本工程安装六台塔式起重机；为防止在施工中多塔塔臂相互碰撞，在设置塔吊位置和安装及使用过程中必须遵照下列措施执行。以保证塔吊作业安全。从本工程施工现场实际出发，利用塔吊的自由安装高度就可以进行工作，在塔吊工作过程中，塔吊实行高低差的方法就可以做到防止碰撞，在安装（拆卸）和使用过程中，必须按如下的操作程序实施;一、现场塔机安装相关数据序号塔吊编号（楼号）纵向轴位（m）横向轴位（m）塔臂最大回转半径（m)15#楼塔吊5-C 轴前 3.45m5-14 轴右 4.20m4821#楼塔吊1-G 轴前 6.25m1-30 轴左 20.5m4832#楼塔吊2-B 轴后 2.95m2-21 轴左 9.60m5547#楼塔吊7-M 轴前 4.85m7-15 轴左 3.20m5058#楼塔吊8-A 轴后 4.1m8-轴右 12.60m5564#楼塔吊4-H 轴前 5.15m4-20 轴左 10.725m552、各塔吊间的水平距离分别为：1 号塔吊：1#-2#楼为 87.5米；2 号塔吊：2#-3#楼高度 97.4 米；3 号塔吊：3#-4#楼之间高度53.2 米；4 号塔吊：5#-9#楼之间高度 97.4 米；5 号塔吊：6#-7#楼之间高度 102.10 米；6 号塔吊：8#楼的外侧高度 89.30 米（见附后塔吊平面布置图）二、多塔塔臂防碰撞措施塔吊的位置及安装时必须按下列规定布置及安装：1、塔与塔之间的最小架设距离应保证处于低位的塔吊臂架端部与两侧塔身之间至少有两米的距离，处于高位塔吊的最低位置的部件（吊钩升至最高点或最高位置的平衡重）与低位塔吊中处于高位置部件之间的垂直距离不得少于一个标准节（一个标准为 2.2m）。2、3 号塔吊安装高度为 11 个标准节，2 号塔吊安装高度为 12个标准节，1 号塔吊安装高度为 13 个标准节，塔与塔之间高差为一个标准节（每个标准节为 2.20m），从而保证塔吊塔臂不在同一工作面上。防止了三台塔吊之间在同一作业面上互相碰撞。二、安全使用及管理方案为保证塔吊的安全运...
