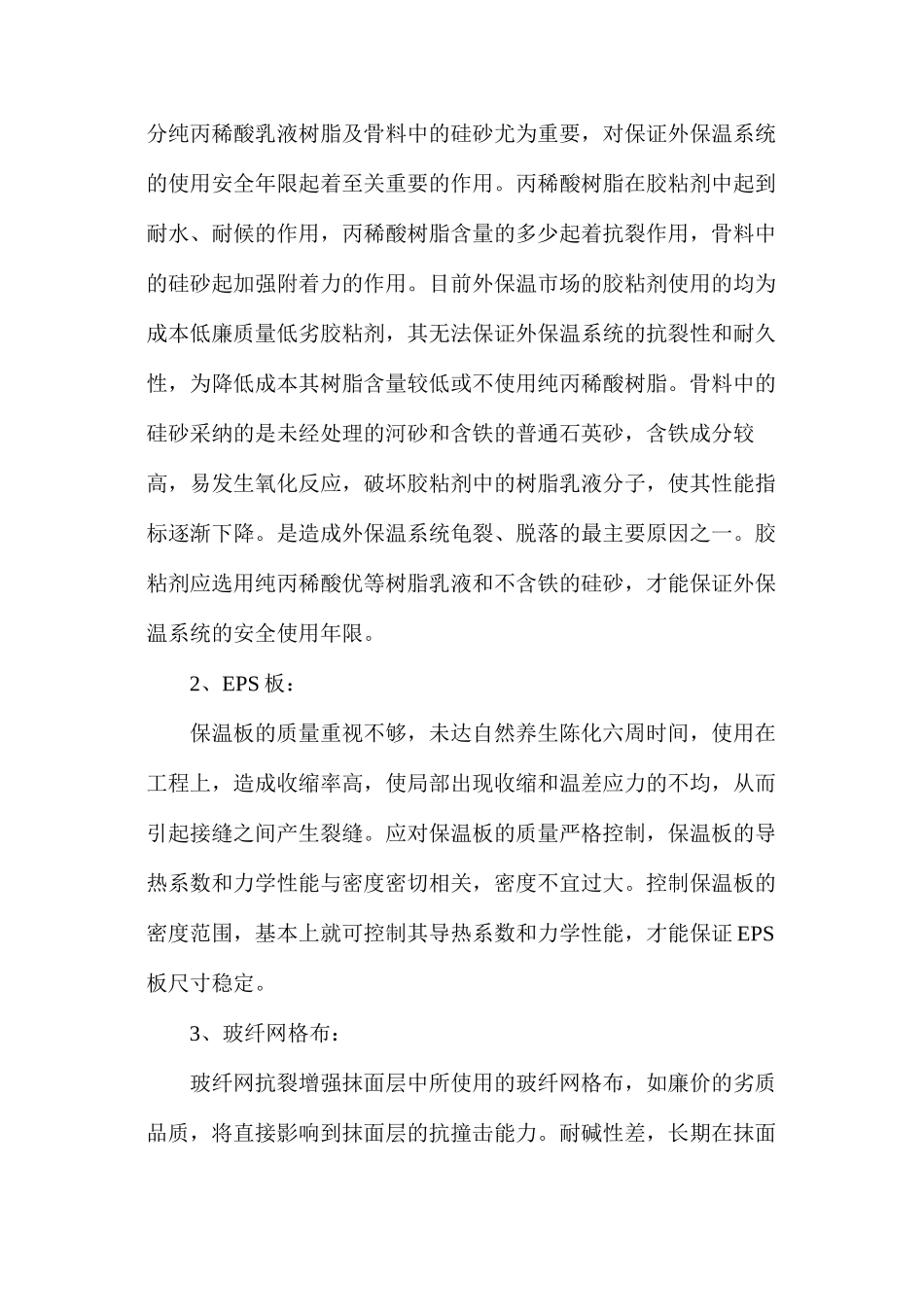

外墙外保温施工现场常见质量问题分析及防治措施外墙外保温技术作为一种先进的保温形式，在国内近几年的推广和应用中取得了许多宝贵的经验，得到了用户的广泛认可，但也出现了很多问题。例如，应用外墙保温的节能住宅中出现了饰面层脱落、空鼓、开裂、室内返霜、结露等质量问题。造成这些问题的因素很多。详述如下：一、材料因素受市场利益的驱动、一些缺乏责任心的企业自以为知道了外保温技术的知识，在对外保温的技术还没有完全掌握的情况下就匆匆上马、在经营中不是考虑如何提高自身产品质量、性能、如何完善自己的服务体系，而是为了眼前的利益、匆忙把一些不合格的外保温产品应用到工程中、导致很多工程质量问题的发生。还有的厂家、施工单位在工程投标时虚报价格、以造价成本低廉的劣质外保温胶粘剂产品抢占市场、在施工中以次充好、偷工减料、这样做的结果必定导致出现外保温的工程质量问题、这些问题的出现给建筑节能工作的开展带来了恶劣的影响。1、外保温胶粘剂：是贯穿整个系统中的核心材料，其性能关键是 EPS 板的附着力和系统的耐水、抗裂、耐候及耐久性。胶粘剂中所选用的主要成分纯丙稀酸乳液树脂及骨料中的硅砂尤为重要，对保证外保温系统的使用安全年限起着至关重要的作用。丙稀酸树脂在胶粘剂中起到耐水、耐候的作用，丙稀酸树脂含量的多少起着抗裂作用，骨料中的硅砂起加强附着力的作用。目前外保温市场的胶粘剂使用的均为成本低廉质量低劣胶粘剂，其无法保证外保温系统的抗裂性和耐久性，为降低成本其树脂含量较低或不使用纯丙稀酸树脂。骨料中的硅砂采纳的是未经处理的河砂和含铁的普通石英砂，含铁成分较高，易发生氧化反应，破坏胶粘剂中的树脂乳液分子，使其性能指标逐渐下降。是造成外保温系统龟裂、脱落的最主要原因之一。胶粘剂应选用纯丙稀酸优等树脂乳液和不含铁的硅砂，才能保证外保温系统的安全使用年限。2、EPS 板：保温板的质量重视不够，未达自然养生陈化六周时间，使用在工程上，造成收缩率高，使局部出现收缩和温差应力的不均，从而引起接缝之间产生裂缝。应对保温板的质量严格控制，保温板的导热系数和力学性能与密度密切相关，密度不宜过大。控制保温板的密度范围，基本上就可控制其导热系数和力学性能，才能保证 EPS板尺寸稳定。3、玻纤网格布：玻纤网抗裂增强抹面层中所使用的玻纤网格布，如廉价的劣质品质，将直接影响到抹面层的抗撞击能力。耐碱性差，长期在抹面层中受到水泥碱性的腐蚀，使抗拉强度...
