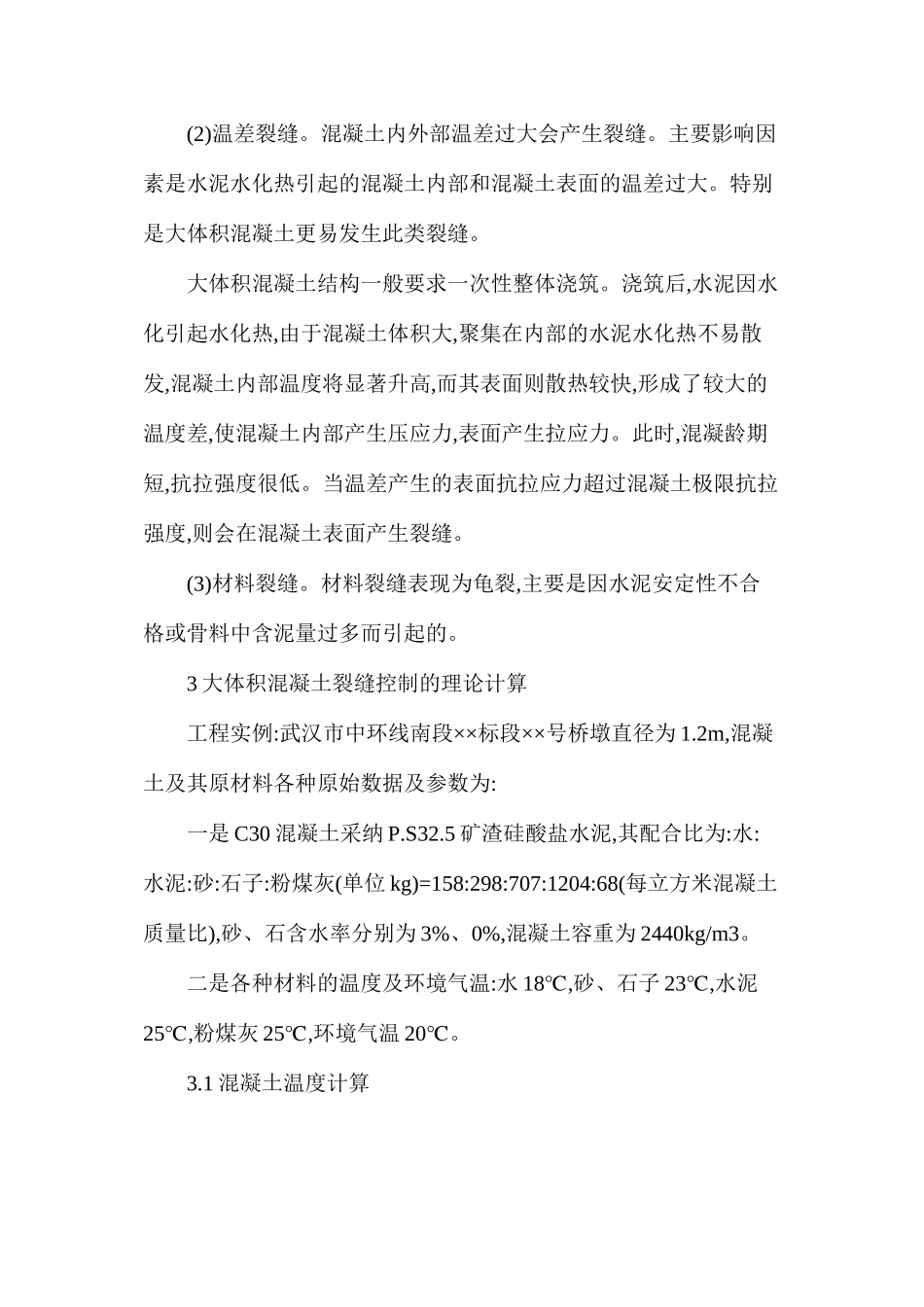

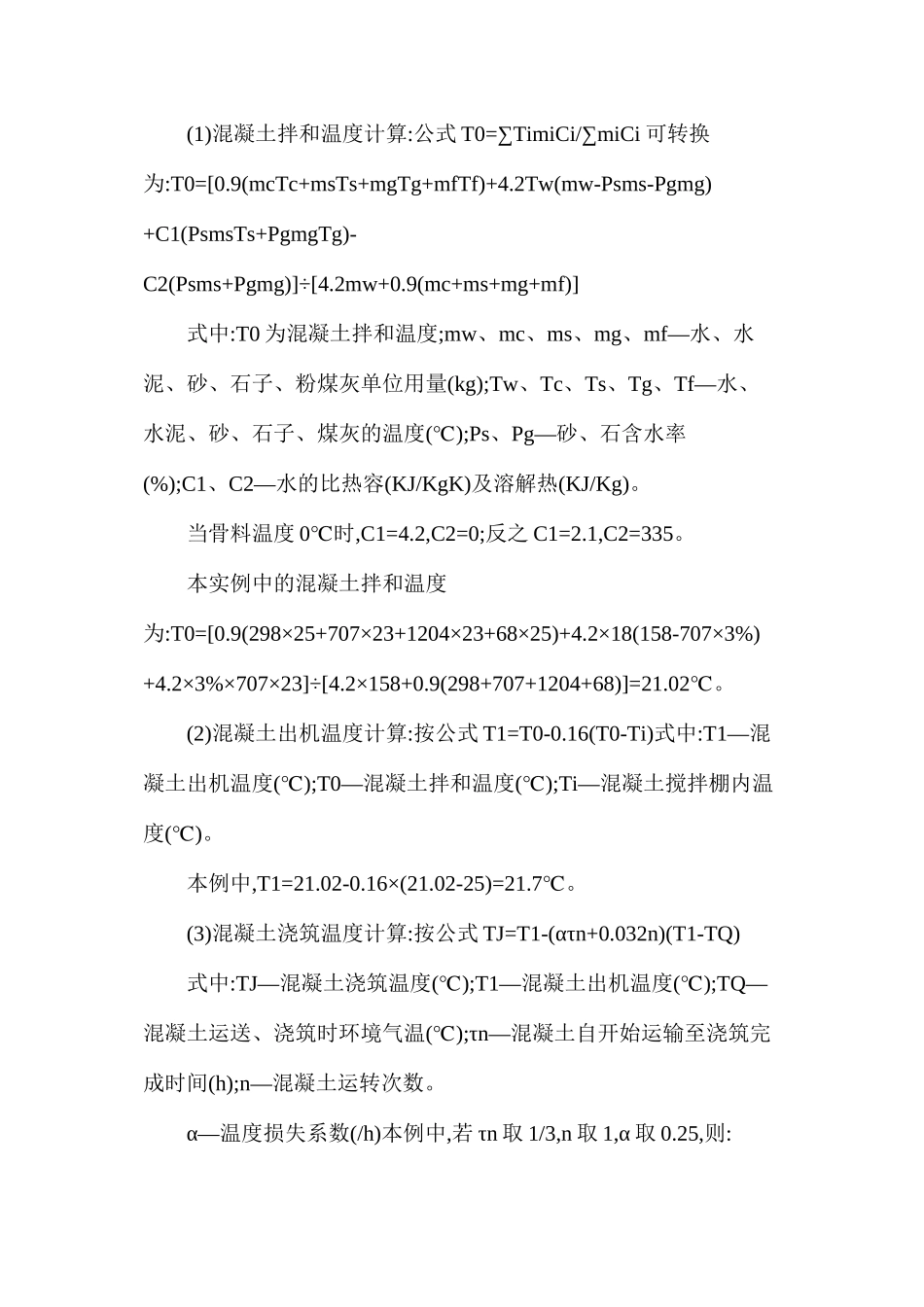

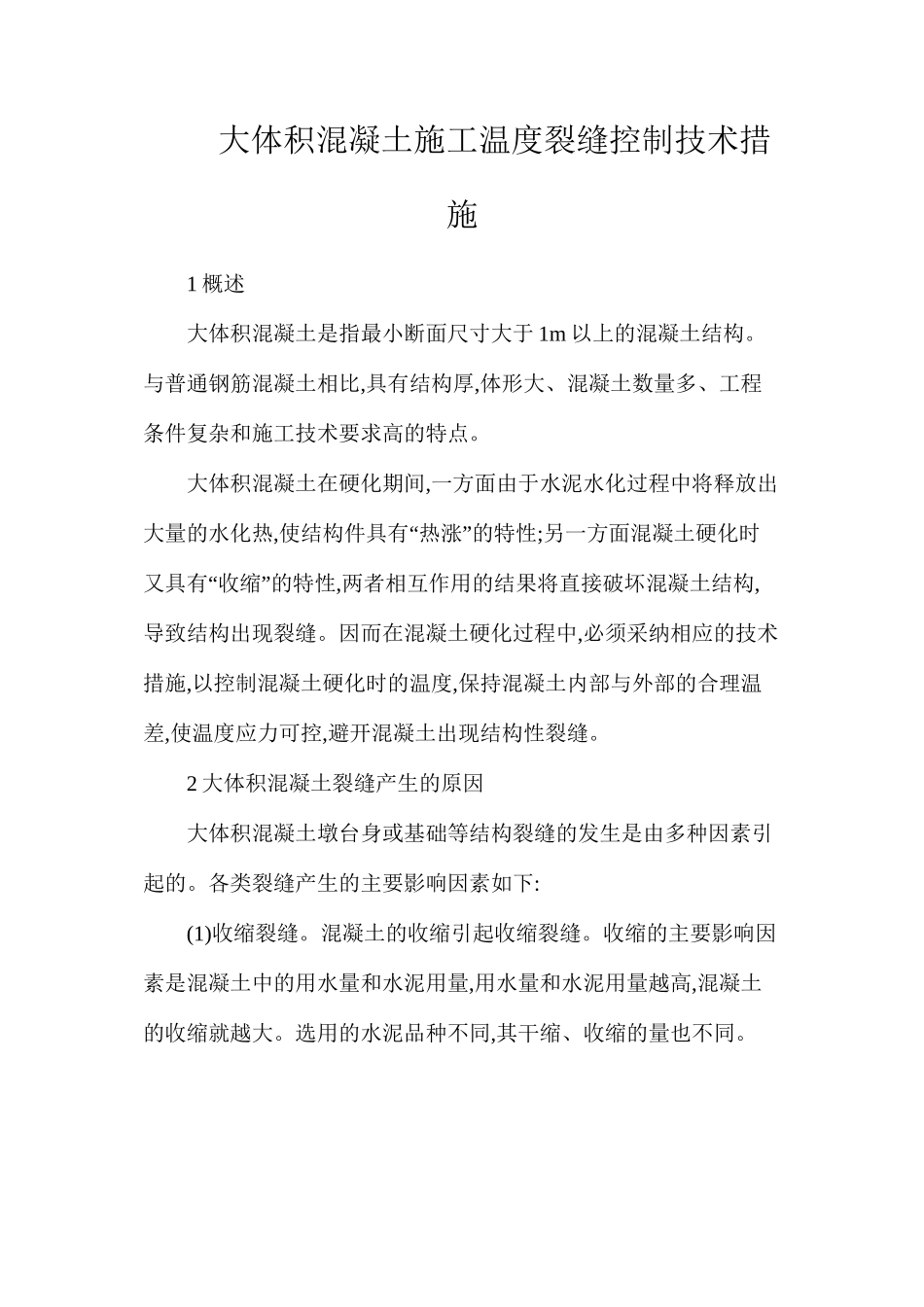

大体积混凝土施工温度裂缝控制技术措施1 概述大体积混凝土是指最小断面尺寸大于 1m 以上的混凝土结构。与普通钢筋混凝土相比,具有结构厚,体形大、混凝土数量多、工程条件复杂和施工技术要求高的特点。大体积混凝土在硬化期间,一方面由于水泥水化过程中将释放出大量的水化热,“”使结构件具有 热涨 的特性;另一方面混凝土硬化时“”又具有 收缩 的特性,两者相互作用的结果将直接破坏混凝土结构,导致结构出现裂缝。因而在混凝土硬化过程中,必须采纳相应的技术措施,以控制混凝土硬化时的温度,保持混凝土内部与外部的合理温差,使温度应力可控,避开混凝土出现结构性裂缝。2 大体积混凝土裂缝产生的原因大体积混凝土墩台身或基础等结构裂缝的发生是由多种因素引起的。各类裂缝产生的主要影响因素如下:(1)收缩裂缝。混凝土的收缩引起收缩裂缝。收缩的主要影响因素是混凝土中的用水量和水泥用量,用水量和水泥用量越高,混凝土的收缩就越大。选用的水泥品种不同,其干缩、收缩的量也不同。(2)温差裂缝。混凝土内外部温差过大会产生裂缝。主要影响因素是水泥水化热引起的混凝土内部和混凝土表面的温差过大。特别是大体积混凝土更易发生此类裂缝。大体积混凝土结构一般要求一次性整体浇筑。浇筑后,水泥因水化引起水化热,由于混凝土体积大,聚集在内部的水泥水化热不易散发,混凝土内部温度将显著升高,而其表面则散热较快,形成了较大的温度差,使混凝土内部产生压应力,表面产生拉应力。此时,混凝龄期短,抗拉强度很低。当温差产生的表面抗拉应力超过混凝土极限抗拉强度,则会在混凝土表面产生裂缝。(3)材料裂缝。材料裂缝表现为龟裂,主要是因水泥安定性不合格或骨料中含泥量过多而引起的。3 大体积混凝土裂缝控制的理论计算工程实例:武汉市中环线南段××标段××号桥墩直径为 1.2m,混凝土及其原材料各种原始数据及参数为:一是 C30 混凝土采纳 P.S32.5 矿渣硅酸盐水泥,其配合比为:水:水泥:砂:石子:粉煤灰(单位 kg)=158:298:707:1204:68(每立方米混凝土质量比),砂、石含水率分别为 3%、0%,混凝土容重为 2440kg/m3。二是各种材料的温度及环境气温:水 18,℃ 砂、石子 23,℃ 水泥25,℃ 粉煤灰 25,℃ 环境气温 20℃。3.1 混凝土温度计算(1)混凝土拌和温度计算:公式 T0=∑TimiCi/∑miCi 可转换为:T0=[0.9(mcTc+msTs+mgTg+mfTf)+4.2Tw(mw-Psms-Pgmg)+C1(PsmsTs+PgmgTg)-C2(Psms+Pgmg)]÷[4.2mw+0.9(mc+ms+mg+mf)]式中:T0 为混凝土拌和温度;mw、m...
