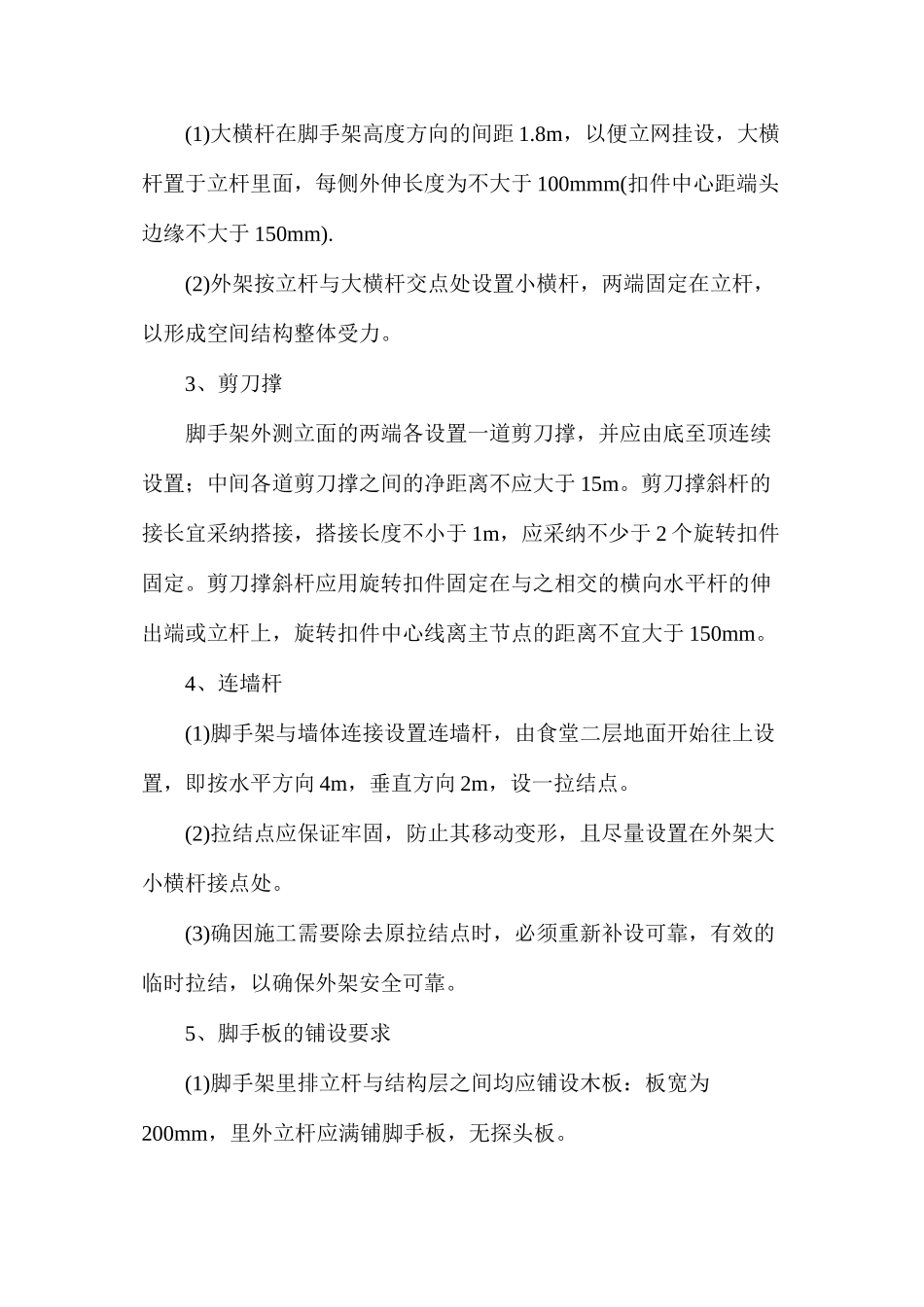

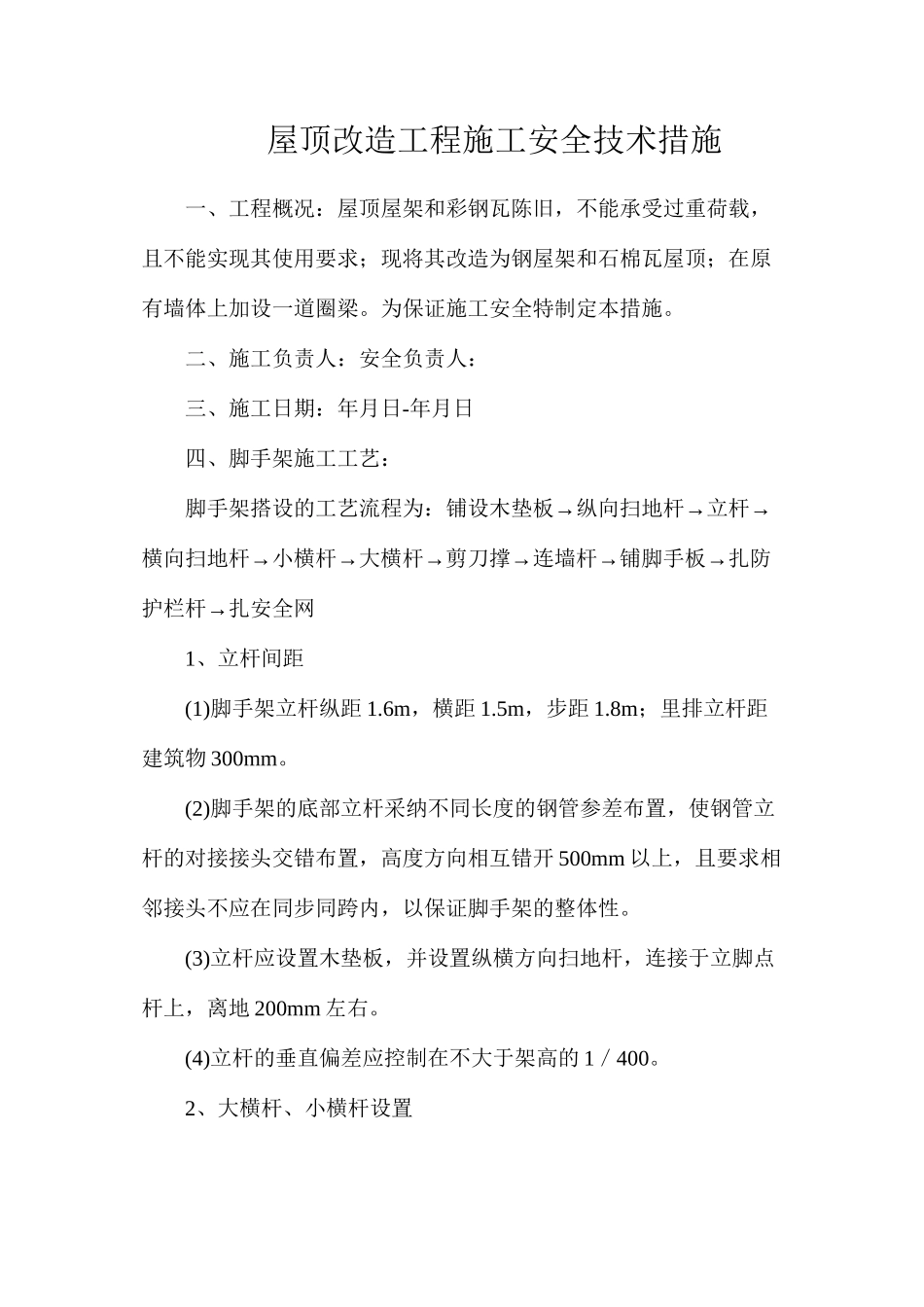

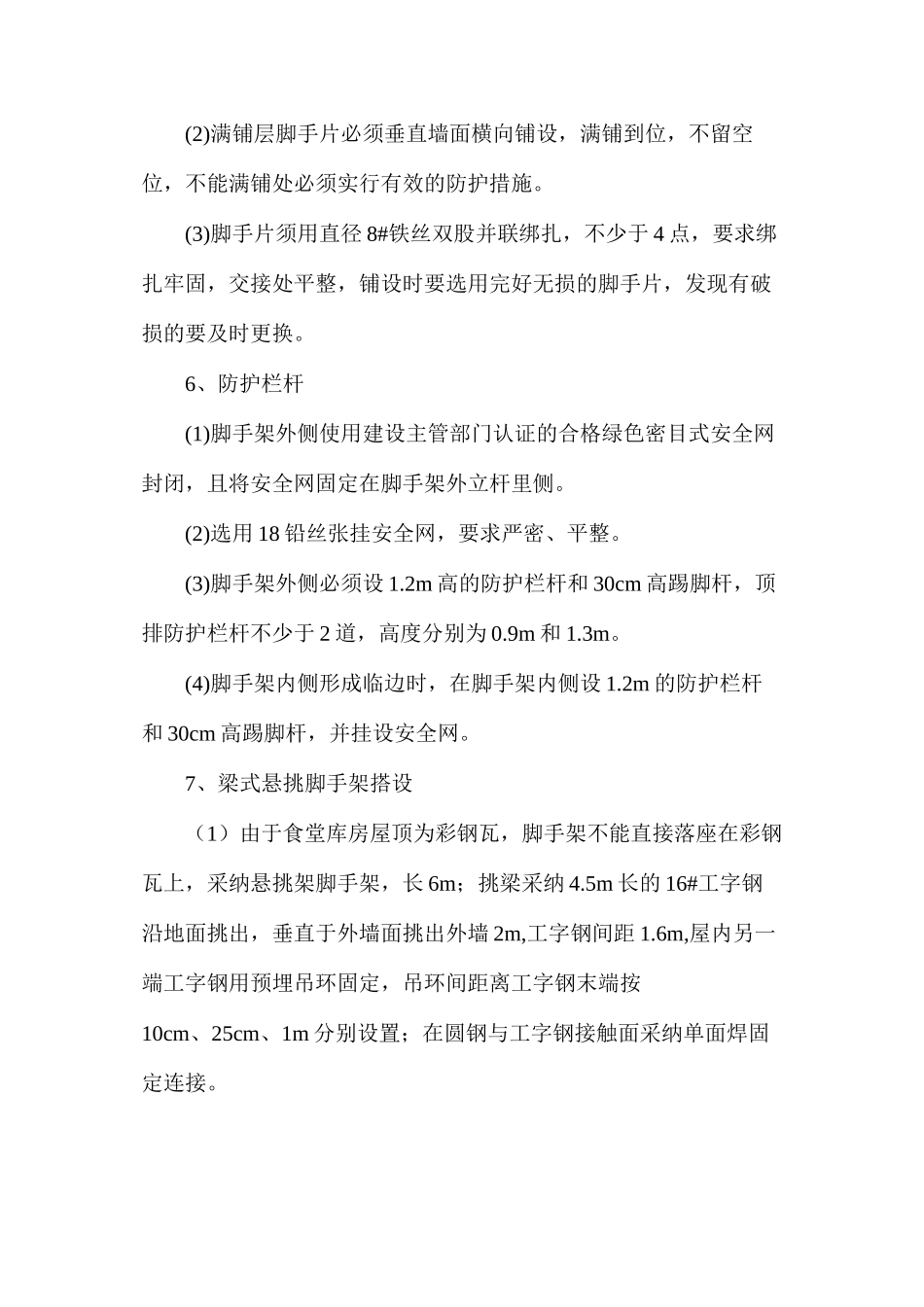

屋顶改造工程施工安全技术措施一、工程概况：屋顶屋架和彩钢瓦陈旧，不能承受过重荷载，且不能实现其使用要求；现将其改造为钢屋架和石棉瓦屋顶；在原有墙体上加设一道圈梁。为保证施工安全特制定本措施。二、施工负责人：安全负责人：三、施工日期：年月日-年月日四、脚手架施工工艺：→→→脚手架搭设的工艺流程为：铺设木垫板纵向扫地杆立杆→→→→→→横向扫地杆小横杆大横杆剪刀撑连墙杆铺脚手板扎防→护栏杆扎安全网1、立杆间距(1)脚手架立杆纵距 1.6m，横距 1.5m，步距 1.8m；里排立杆距建筑物 300mm。(2)脚手架的底部立杆采纳不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开 500mm 以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。(3)立杆应设置木垫板，并设置纵横方向扫地杆，连接于立脚点杆上，离地 200mm 左右。(4)立杆的垂直偏差应控制在不大于架高的 1／400。2、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距 1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为不大于 100mmm(扣件中心距端头边缘不大于 150mm).(2)外架按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。3、剪刀撑脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于 15m。剪刀撑斜杆的接长宜采纳搭接，搭接长度不小于 1m，应采纳不少于 2 个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于 150mm。4、连墙杆(1)脚手架与墙体连接设置连墙杆，由食堂二层地面开始往上设置，即按水平方向 4m，垂直方向 2m，设一拉结点。(2)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。(3)确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。5、脚手板的铺设要求(1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板，无探头板。(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须实行有效的防护措施。(3)脚手片须用直径 8#铁丝双股并联绑扎，不少于 4 点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。6、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架...
