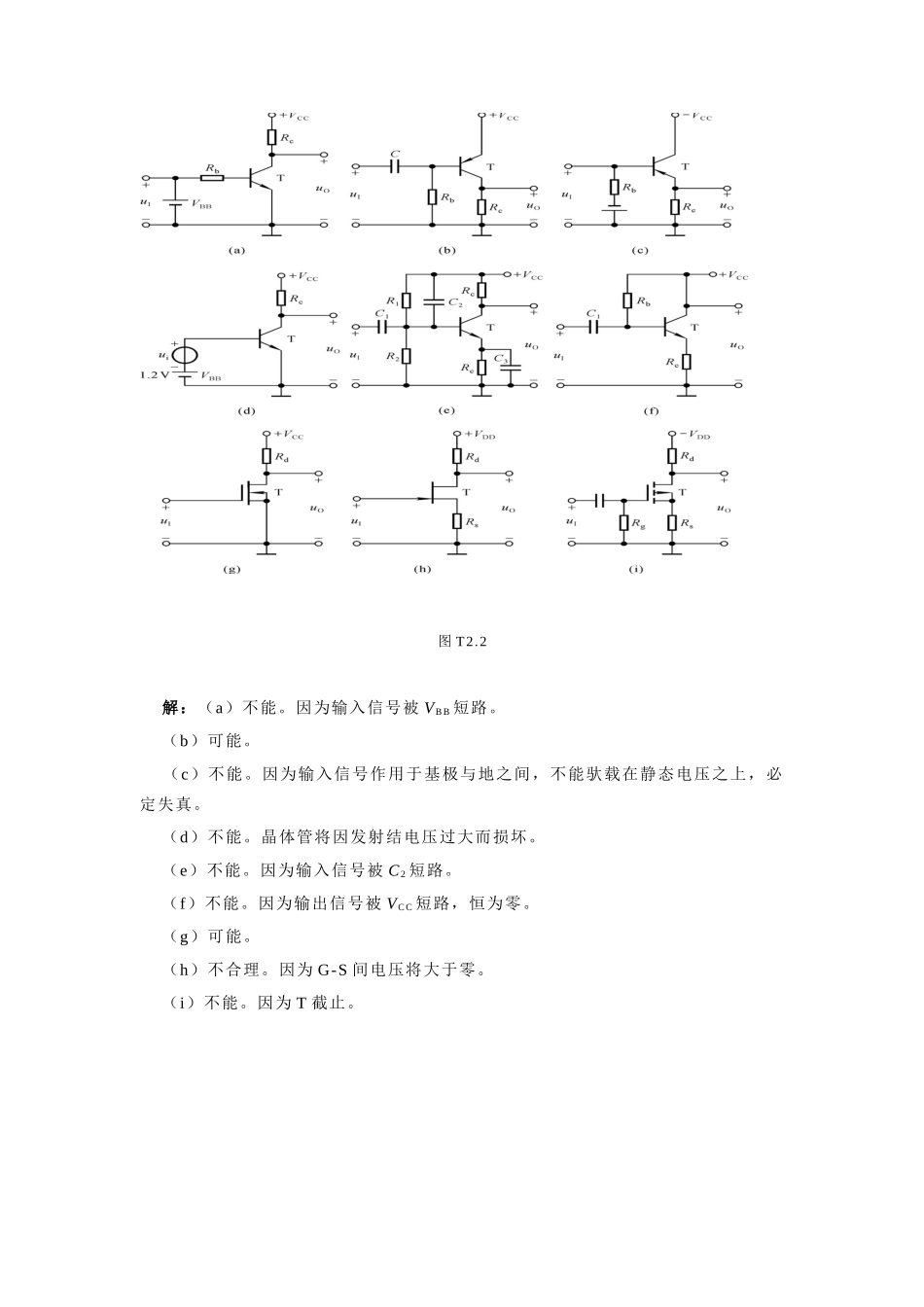

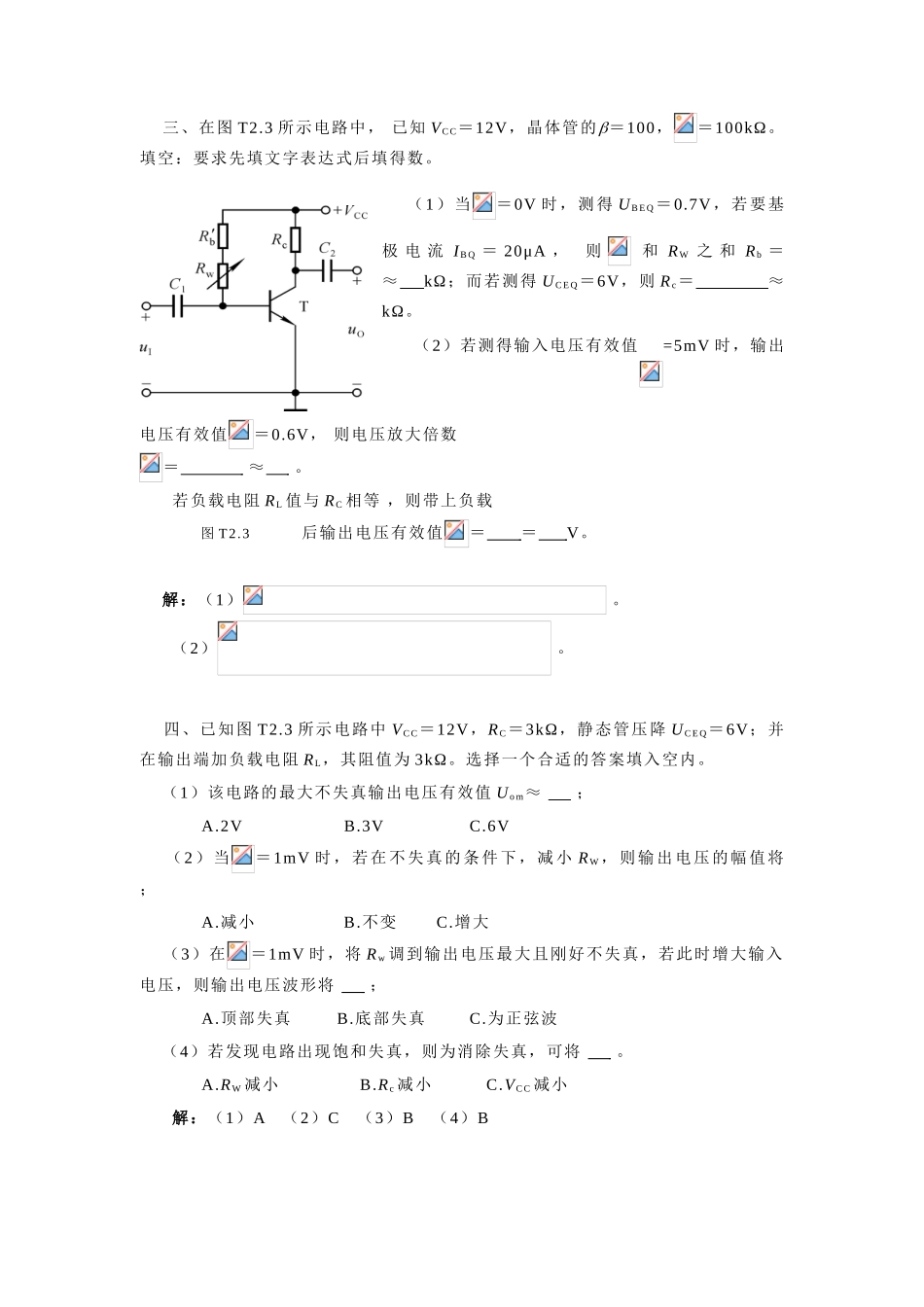

第二章 基本放大电路自 测 题 一、在括号内用“”或“×”表明下列说法是否正确。 （1）只有电路既放大电流又放大电压，才称其有放大作用；（ ） （2）可以说任何放大电路都有功率放大作用；（ ） （3）放大电路中输出的电流和电压都是由有源元件提供的；（ ） （4）电路中各电量的沟通成份是沟通信号源提供的；（ ） （5）放大电路必须加上合适的直流电源才能正常工作；（ ） （6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（ ） （7）只要是共射放大电路，输出电压的底部失真都是饱和失真。（ ）解：（1）× （2）√ （3）× （4）× （5）√ （6）× （7）×二、试分析图 T2.2 所示各电路是否能够放大正弦沟通信号，简述理由。设图中所有电容对沟通信号均可视为短路。图 T2.2 解：（a）不能。因为输入信号被 V B B 短路。 （b）可能。 （c）不能。因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必定失真。 （d）不能。晶体管将因发射结电压过大而损坏。 （e）不能。因为输入信号被 C 2 短路。 （f）不能。因为输出信号被 V C C 短路，恒为零。 （g）可能。 （h）不合理。因为 G-S 间电压将大于零。 （i）不能。因为 T 截止。 三、在图 T2.3 所示电路中， 已知 V C C＝12V，晶体管的＝100，＝100kΩ。填空：要求先填文字表达式后填得数。 （1）当＝0V 时，测得 U B E Q＝0.7V，若要基极 电 流 I B Q ＝ 20μA ， 则 和 R W 之 和 R b ＝ ≈ kΩ；而若测得 U C E Q＝6V，则 R c＝ ≈ kΩ。（2）若测得输入电压有效值=5mV 时，输出电压有效值＝0.6V， 则电压放大倍数＝ ≈ 。若负载电阻 R L 值与 R C 相等 ，则带上负载 图 T2.3 后输出电压有效值＝ ＝ V。 解：（1） 。（2） 。 四、已知图 T2.3 所示电路中 V C C＝12V，R C＝3kΩ，静态管压降 U C E Q＝6V；并在输出端加负载电阻 R L，其阻值为 3kΩ。选择一个合适的答案填入空内。 （1）该电路的最大不失真输出电压有效值 U o m≈ ； A.2V B.3V C.6V （2）当＝1mV 时，若在不失真的条件下，减小 R W，则输出电压的幅值将 ； A.减小 B.不变 C.增大 （3）在＝1mV 时，将 R w 调到输出电压最大且刚好不失真，若此时增大输入电压，则输出电压波形将 ； A.顶部失真 B.底部失真 ...
