嵌入式开发课件-1章 常用半导体器件题解

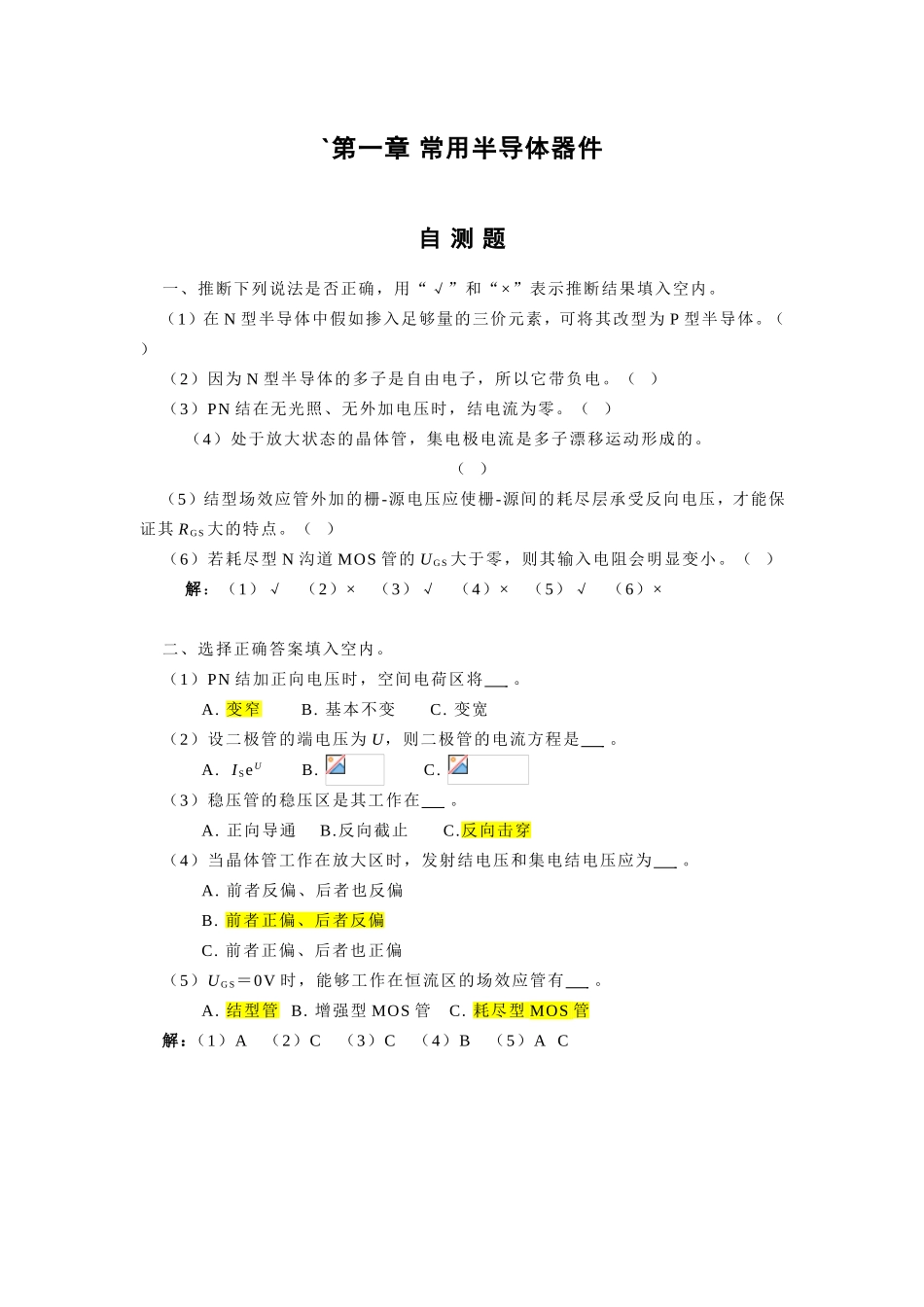

嵌入式开发课件-1章 常用半导体器件题解_第1页
1/16

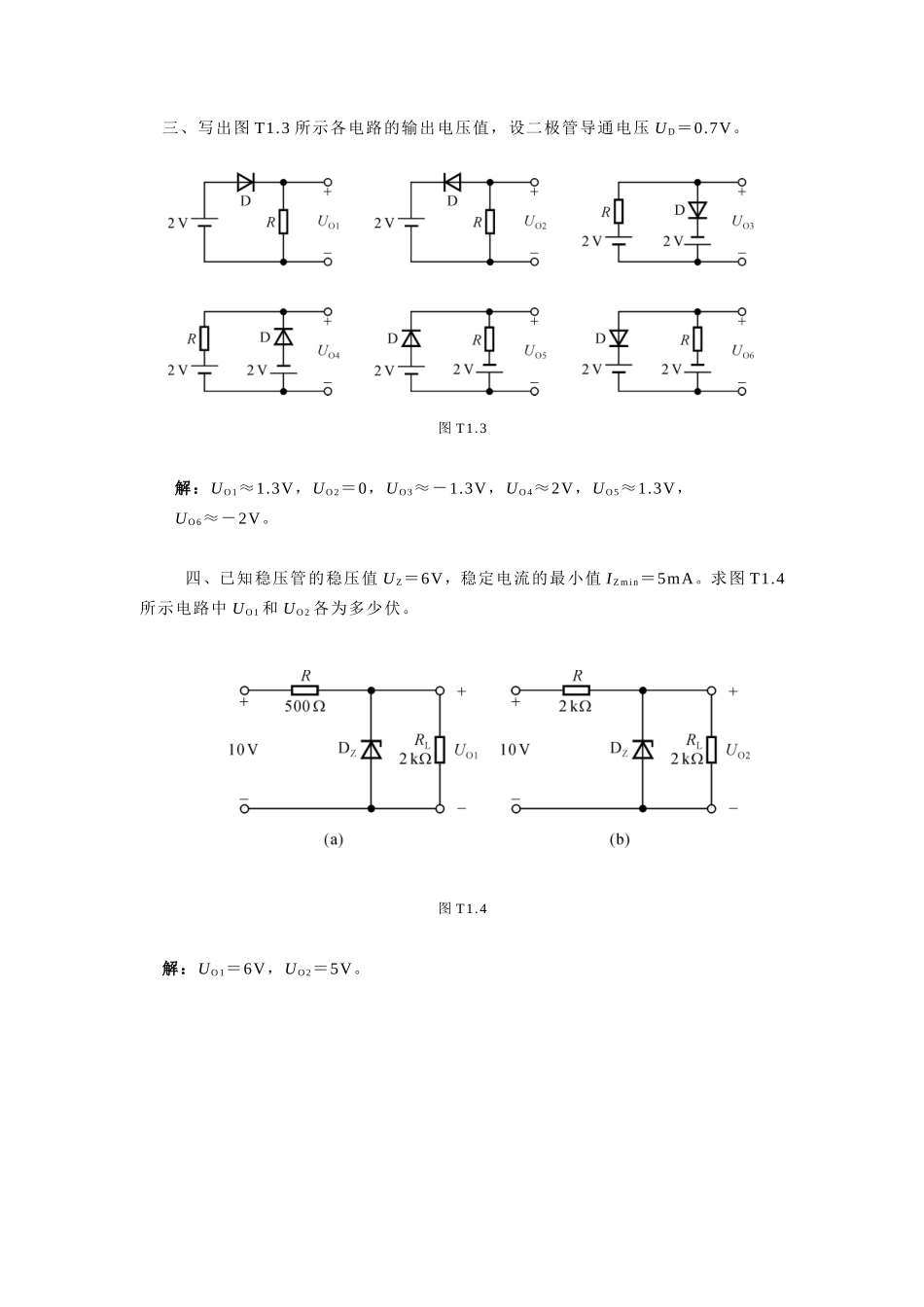

嵌入式开发课件-1章 常用半导体器件题解_第2页
2/16

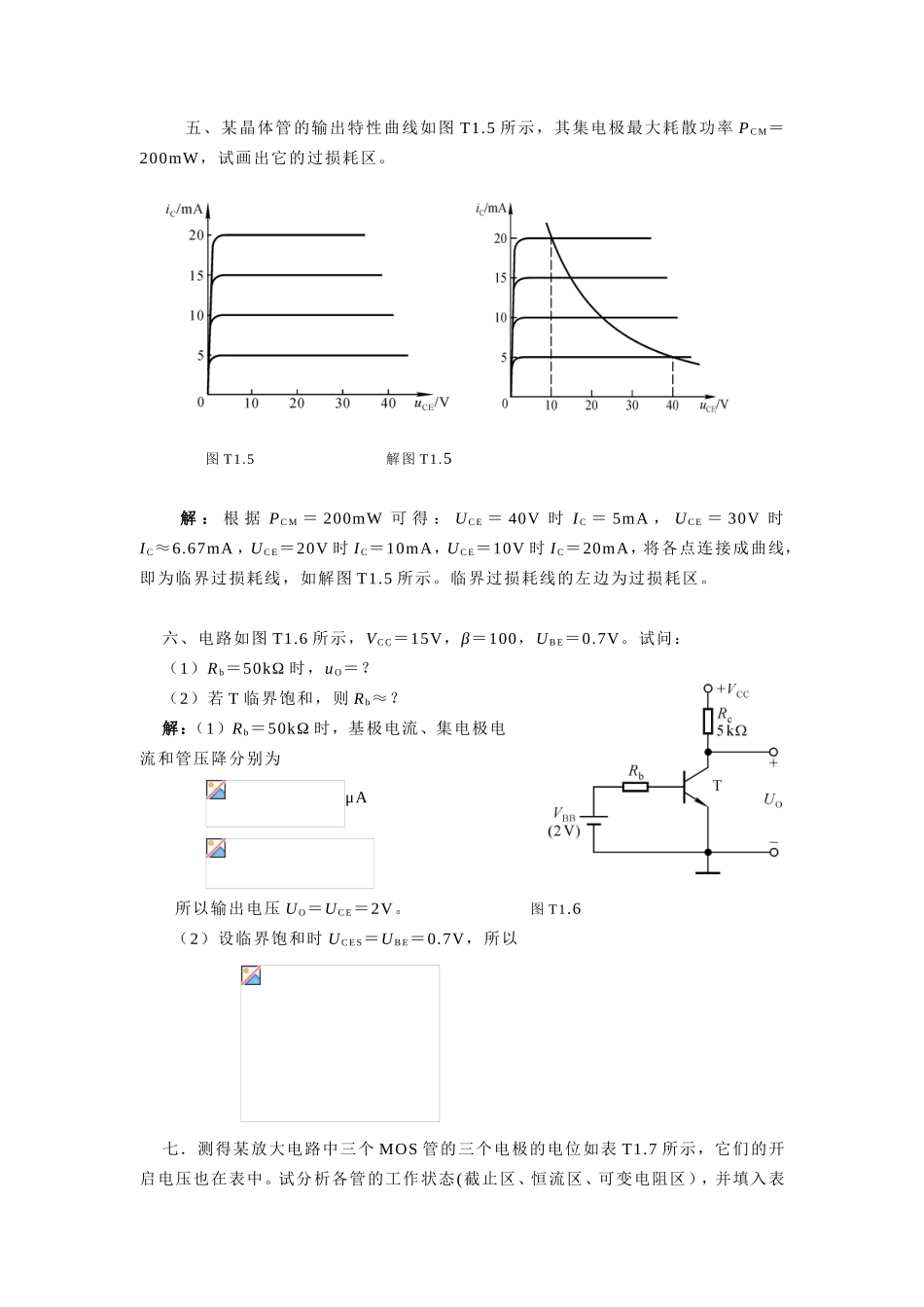

嵌入式开发课件-1章 常用半导体器件题解_第3页
3/16
`第一章 常用半导体器件自 测 题 一、推断下列说法是否正确,用“√”和“×”表示推断结果填入空内。 (1)在 N 型半导体中假如掺入足够量的三价元素,可将其改型为 P 型半导体。( ) (2)因为 N 型半导体的多子是自由电子,所以它带负电。( ) (3)PN 结在无光照、无外加电压时,结电流为零。( )(4)处于放大状态的晶体管,集电极电流是多子漂移运动形成的。 ( ) (5)结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压,才能保证其 R G S 大的特点。( ) (6)若耗尽型 N 沟道 MOS 管的 U G S 大于零,则其输入电阻会明显变小。( )解:(1)√ (2)× (3)√ (4)× (5)√ (6)× 二、选择正确答案填入空内。 (1)PN 结加正向电压时,空间电荷区将 。 A. 变窄 B. 基本不变 C. 变宽 (2)设二极管的端电压为 U,则二极管的电流方程是 。 A. I Se U B. C. (3)稳压管的稳压区是其工作在 。 A. 正向导通 B.反向截止 C.反向击穿 (4)当晶体管工作在放大区时,发射结电压和集电结电压应为 。 A. 前者反偏、后者也反偏 B. 前者正偏、后者反偏 C. 前者正偏、后者也正偏 (5)U G S=0V 时,能够工作在恒流区的场效应管有 。 A. 结型管 B. 增强型 MOS 管 C. 耗尽型 MOS 管 解:(1)A (2)C (3)C (4)B (5)A C 三、写出图 T1.3 所示各电路的输出电压值,设二极管导通电压 U D=0.7V。图 T1.3解:U O 1≈1.3V,U O 2=0,U O 3≈-1.3V,U O 4≈2V,U O 5≈1.3V,U O 6≈-2V。四、已知稳压管的稳压值 U Z=6V,稳定电流的最小值 I Z m i n=5mA。求图 T1.4所示电路中 U O 1 和 U O 2 各为多少伏。图 T1.4 解:U O 1=6V,U O 2=5V。 五、某晶体管的输出特性曲线如图 T1.5 所示,其集电极最大耗散功率 P C M=200mW,试画出它的过损耗区。 图 T1.5 解图 T1.5 解 : 根 据 P C M = 200mW 可 得 : U C E = 40V 时 I C = 5mA , U C E = 30V 时I C≈6.67mA ,U C E=20V 时 I C=10mA,U C E=10V 时 I C=20mA,将各点连接成曲线,即为临界过损耗线,如解图 T1.5 所示。临界过损耗线的左边为过损耗区。 六、电路如图 T1.6 所示,V C C=15V,β=100,U B E=0.7V。试问: (1)R b=50kΩ 时,u ...
