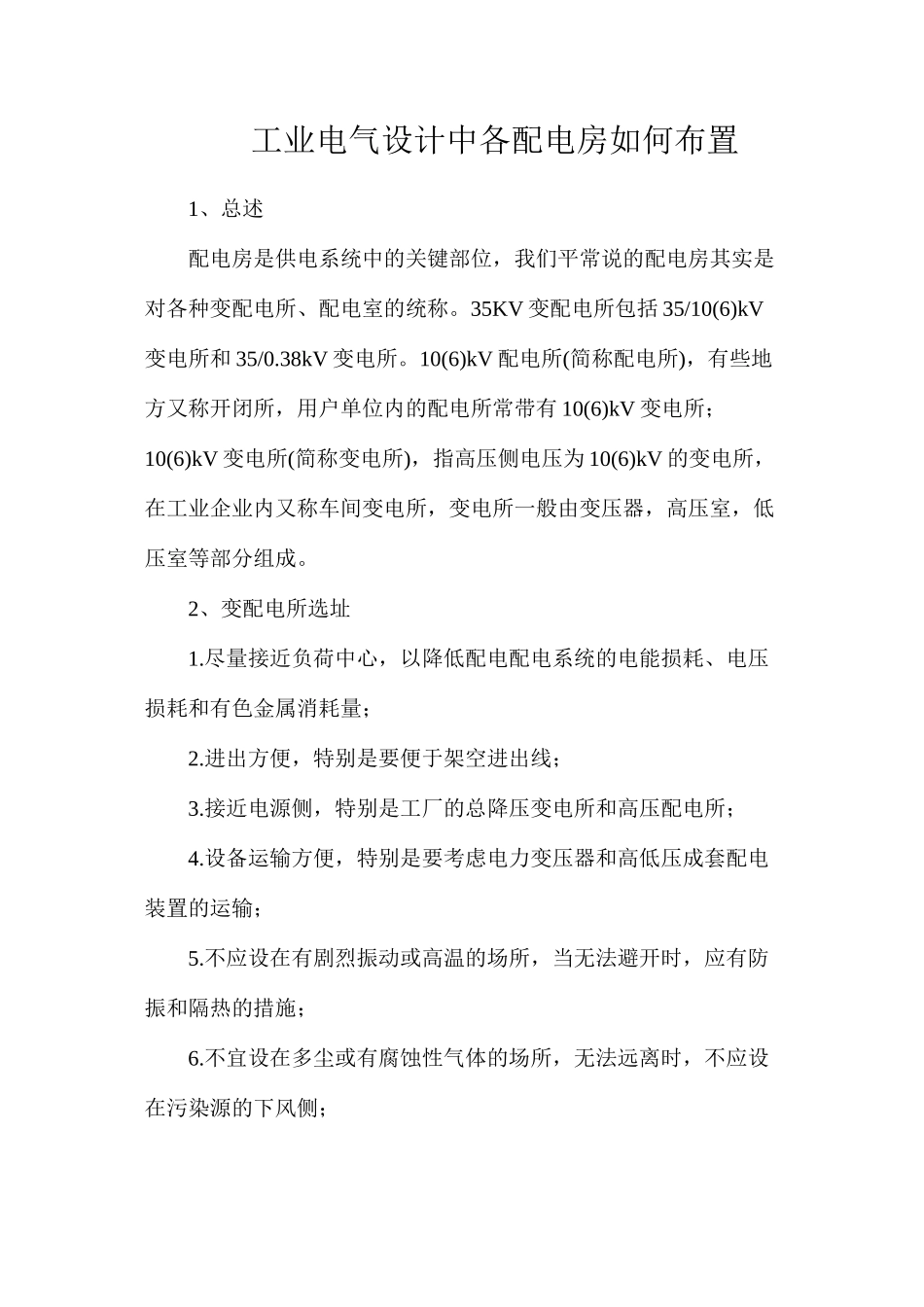

工业电气设计中各配电房如何布置

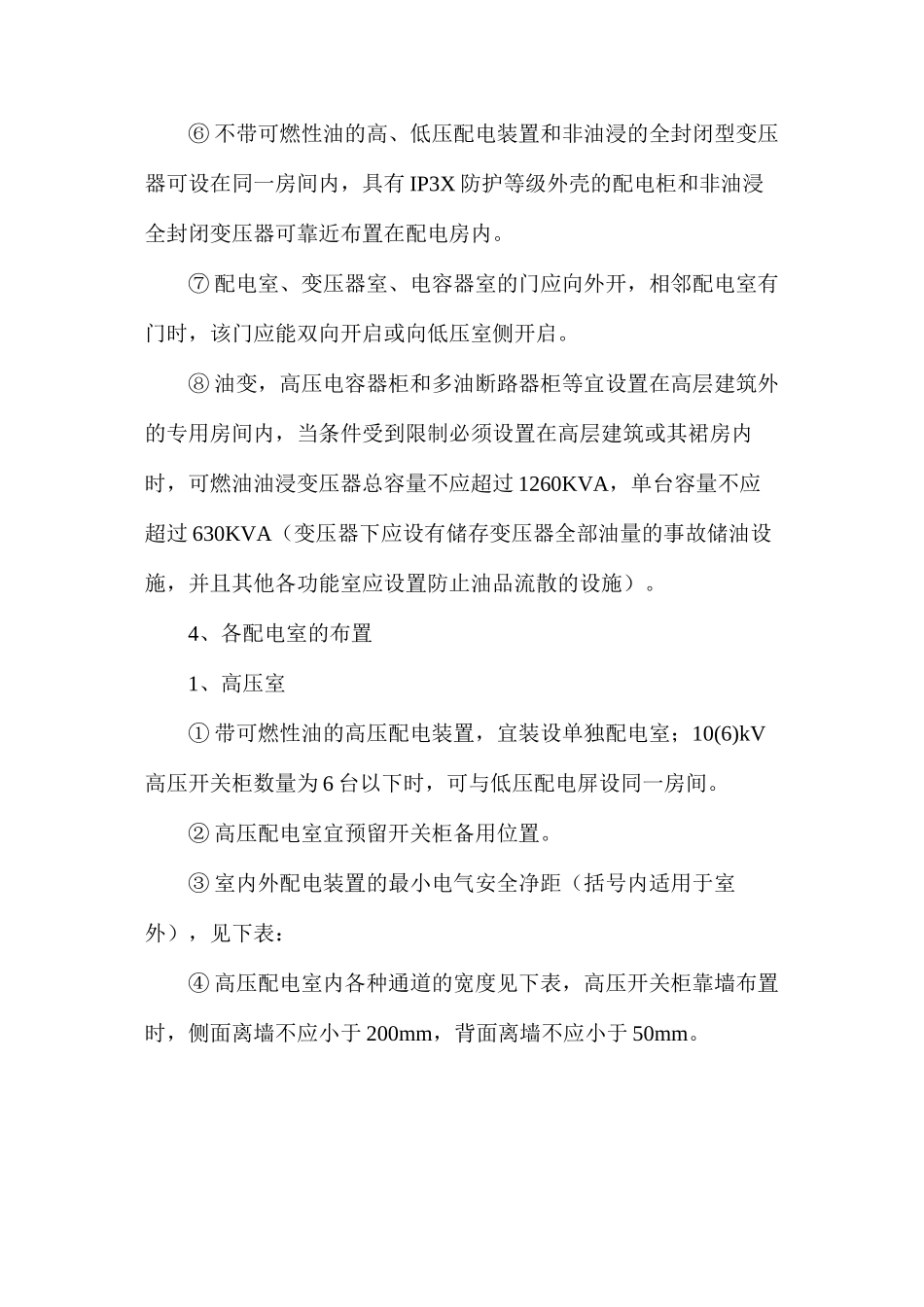

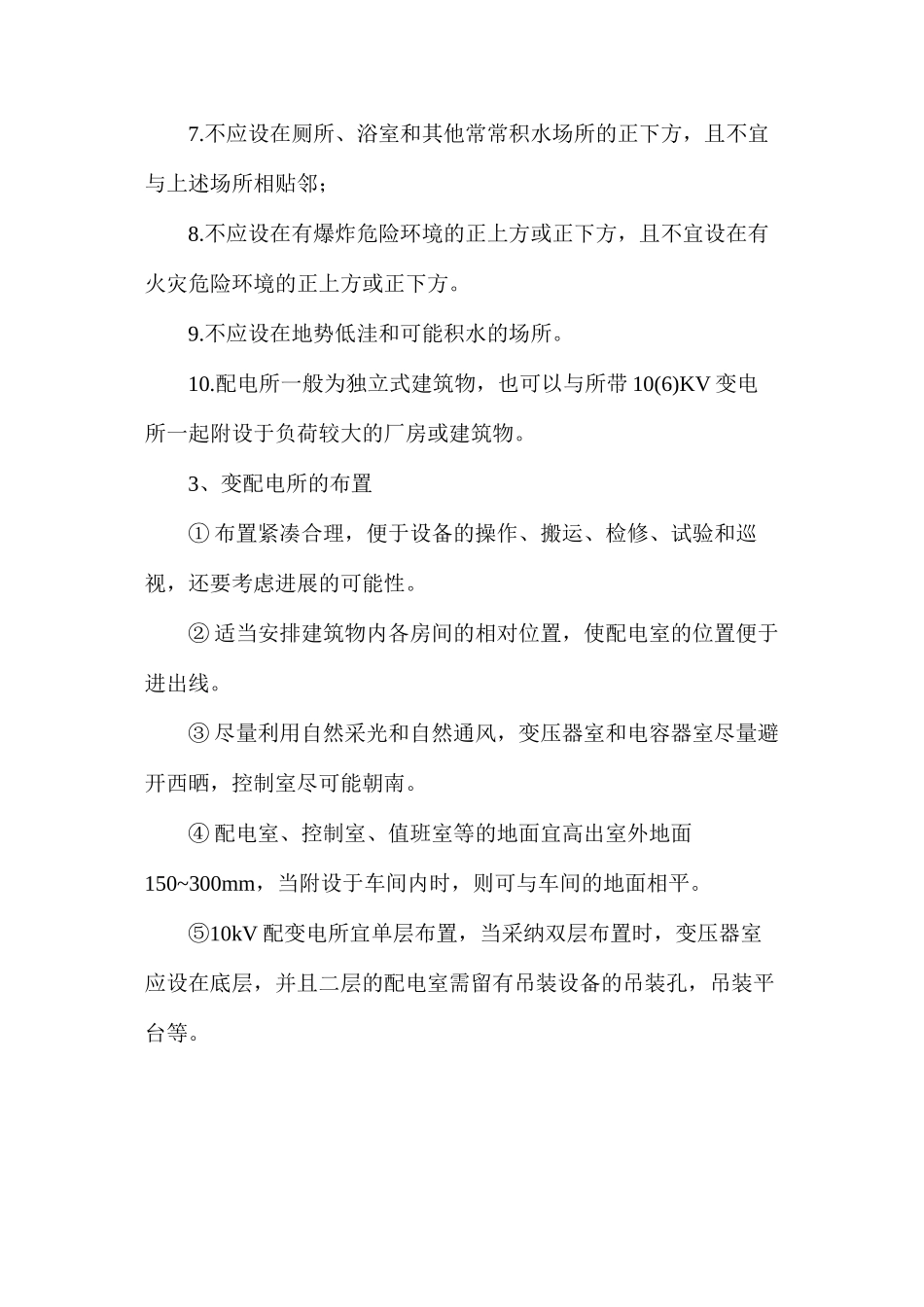

工业电气设计中各配电房如何布置1、总述配电房是供电系统中的关键部位，我们平常说的配电房其实是对各种变配电所、配电室的统称。35KV 变配电所包括 35/10(6)kV变电所和 35/0.38kV 变电所。10(6)kV 配电所(简称配电所)，有些地方又称开闭所，用户单位内的配电所常带有 10(6)kV 变电所；10(6)kV 变电所(简称变电所)，指高压侧电压为 10(6)kV 的变电所，在工业企业内又称车间变电所，变电所一般由变压器，高压室，低压室等部分组成。2、变配电所选址1.尽量接近负荷中心，以降低配电配电系统的电能损耗、电压损耗和有色金属消耗量；2.进出方便，特别是要便于架空进出线；3.接近电源侧，特别是工厂的总降压变电所和高压配电所；4.设备运输方便，特别是要考虑电力变压器和高低压成套配电装置的运输；5.不应设在有剧烈振动或高温的场所，当无法避开时，应有防振和隔热的措施；6.不宜设在多尘或有腐蚀性气体的场所，无法远离时，不应设在污染源的下风侧；7.不应设在厕所、浴室和其他常常积水场所的正下方，且不宜与上述场所相贴邻；8.不应设在有爆炸危险环境的正上方或正下方，且不宜设在有火灾危险环境的正上方或正下方。9.不应设在地势低洼和可能积水的场所。10.配电所一般为独立式建筑物，也可以与所带 10(6)KV 变电所一起附设于负荷较大的厂房或建筑物。3、变配电所的布置① 布置紧凑合理，便于设备的操作、搬运、检修、试验和巡视，还要考虑进展的可能性。② 适当安排建筑物内各房间的相对位置，使配电室的位置便于进出线。③ 尽量利用自然采光和自然通风，变压器室和电容器室尽量避开西晒，控制室尽可能朝南。④ 配电室、控制室、值班室等的地面宜高出室外地面150~300mm，当附设于车间内时，则可与车间的地面相平。10kV⑤配变电所宜单层布置，当采纳双层布置时，变压器室应设在底层，并且二层的配电室需留有吊装设备的吊装孔，吊装平台等。⑥ 不带可燃性油的高、低压配电装置和非油浸的全封闭型变压器可设在同一房间内，具有 IP3X 防护等级外壳的配电柜和非油浸全封闭变压器可靠近布置在配电房内。⑦ 配电室、变压器室、电容器室的门应向外开，相邻配电室有门时，该门应能双向开启或向低压室侧开启。⑧ 油变，高压电容器柜和多油断路器柜等宜设置在高层建筑外的专用房间内，当条件受到限制必须设置在高层建筑或其裙房内时，可燃油油浸变压器总容量不应超过 1260KVA，单台容量不应超过 630KVA（变压器下应设有储存变压器全部...
