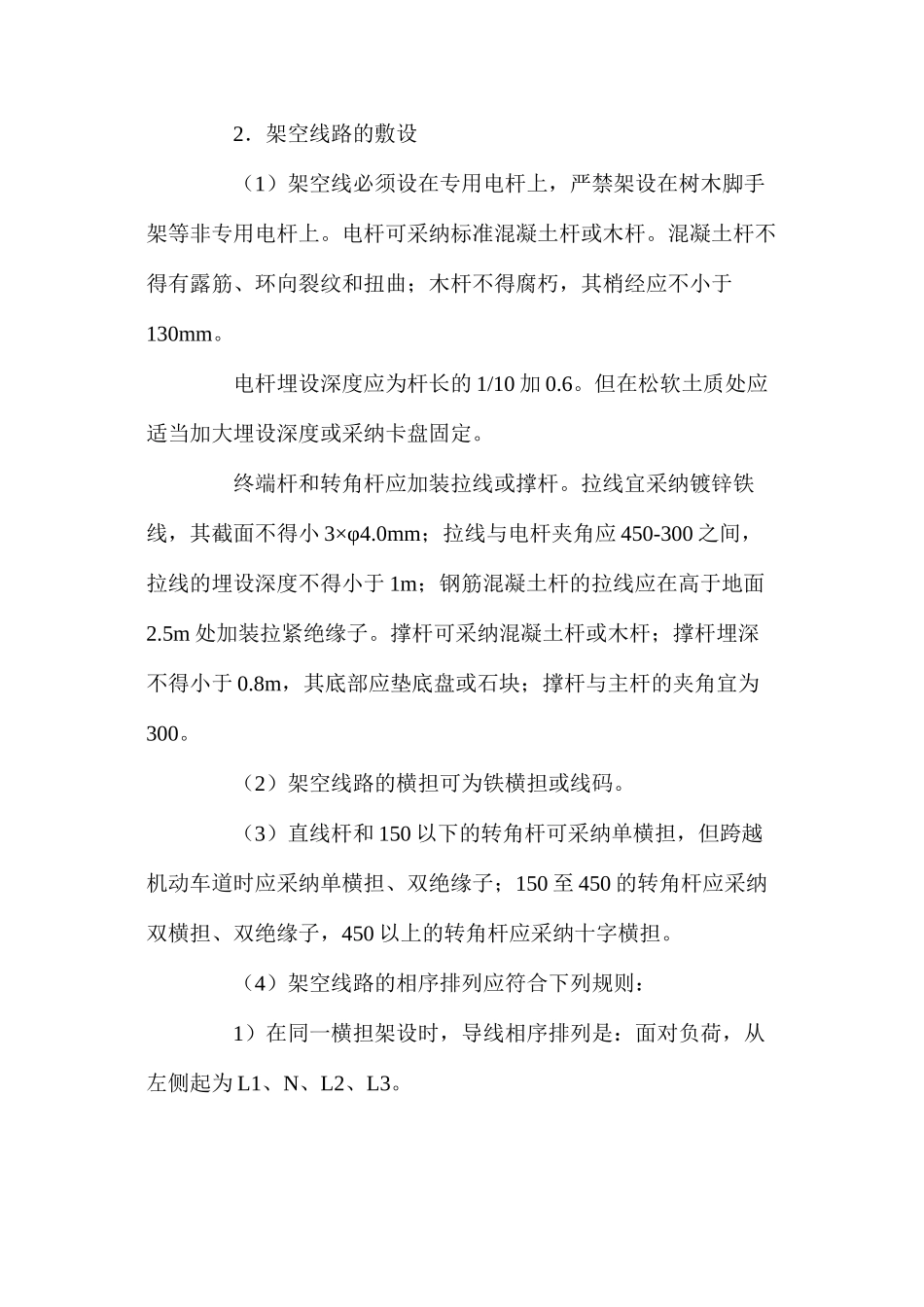

工程项目施工用电安全措施 由于本工程层数多，工期短，加之雨期施工，因此其投入的设备相对较多，线路的布置较长，为保证施工现场安全、经济、合理地使用电能，特根据建设部 JGJ-46-88《施工现场临时用电安全技术法律规范》的要求来纺织施工。 一、安全用电技术措施 （一）、本施工现场临时用电安全技术措施的制定依据《施工现场临时用电安全技术法律规范》，现场用电操作必须严格执行《施工现场临时用电安全技术法律规范》。线路型式如下图： （二）、发电机、变压器中性点直接接地，共用一个接地≤网，接地电阻 4Ω，在干线与支路交接处及干线尾端采纳重复接≤地，接地电阻 10Ω。 （三）、电缆线路的敷设 1．导线截面 为保证绝缘导线的电气安全和供电电压质量，导线截面应满足下列基本要求： （1）导线中的负荷电流应大于其允许载流量。 （2）线路未端电压偏移应不大于其额定电压的 5%。 （3）单相线路的工作零线截面与相线截面相同，三相线路的工作零线和保护零线截面应不小于相线截面的 50%，，并须满足机械强度要求。 2．架空线路的敷设 （1）架空线必须设在专用电杆上，严禁架设在树木脚手架等非专用电杆上。电杆可采纳标准混凝土杆或木杆。混凝土杆不得有露筋、环向裂纹和扭曲；木杆不得腐朽，其梢经应不小于130mm。 电杆埋设深度应为杆长的 1/10 加 0.6。但在松软土质处应适当加大埋设深度或采纳卡盘固定。 终端杆和转角杆应加装拉线或撑杆。拉线宜采纳镀锌铁线，其截面不得小 3×φ4.0mm；拉线与电杆夹角应 450-300 之间，拉线的埋设深度不得小于 1m；钢筋混凝土杆的拉线应在高于地面2.5m 处加装拉紧绝缘子。撑杆可采纳混凝土杆或木杆；撑杆埋深不得小于 0.8m，其底部应垫底盘或石块；撑杆与主杆的夹角宜为300。 （2）架空线路的横担可为铁横担或线码。 （3）直线杆和 150 以下的转角杆可采纳单横担，但跨越机动车道时应采纳单横担、双绝缘子；150 至 450 的转角杆应采纳双横担、双绝缘子，450 以上的转角杆应采纳十字横担。 （4）架空线路的相序排列应符合下列规则： 1）在同一横担架设时，导线相序排列是：面对负荷，从左侧起为 L1、N、L2、L3。 2）和保护零线在同一横担架设时，导线相序排列是：面对负荷，从左侧为 L1、N、L2、L3、PE。 3）动力线和照明线在两个横担上分别架设时，上层横担；面对负荷，从左侧起 L1、L2、L3；下层横担：面对负荷，从左侧起为 L1（或 L2、L3）N、PE。动...
