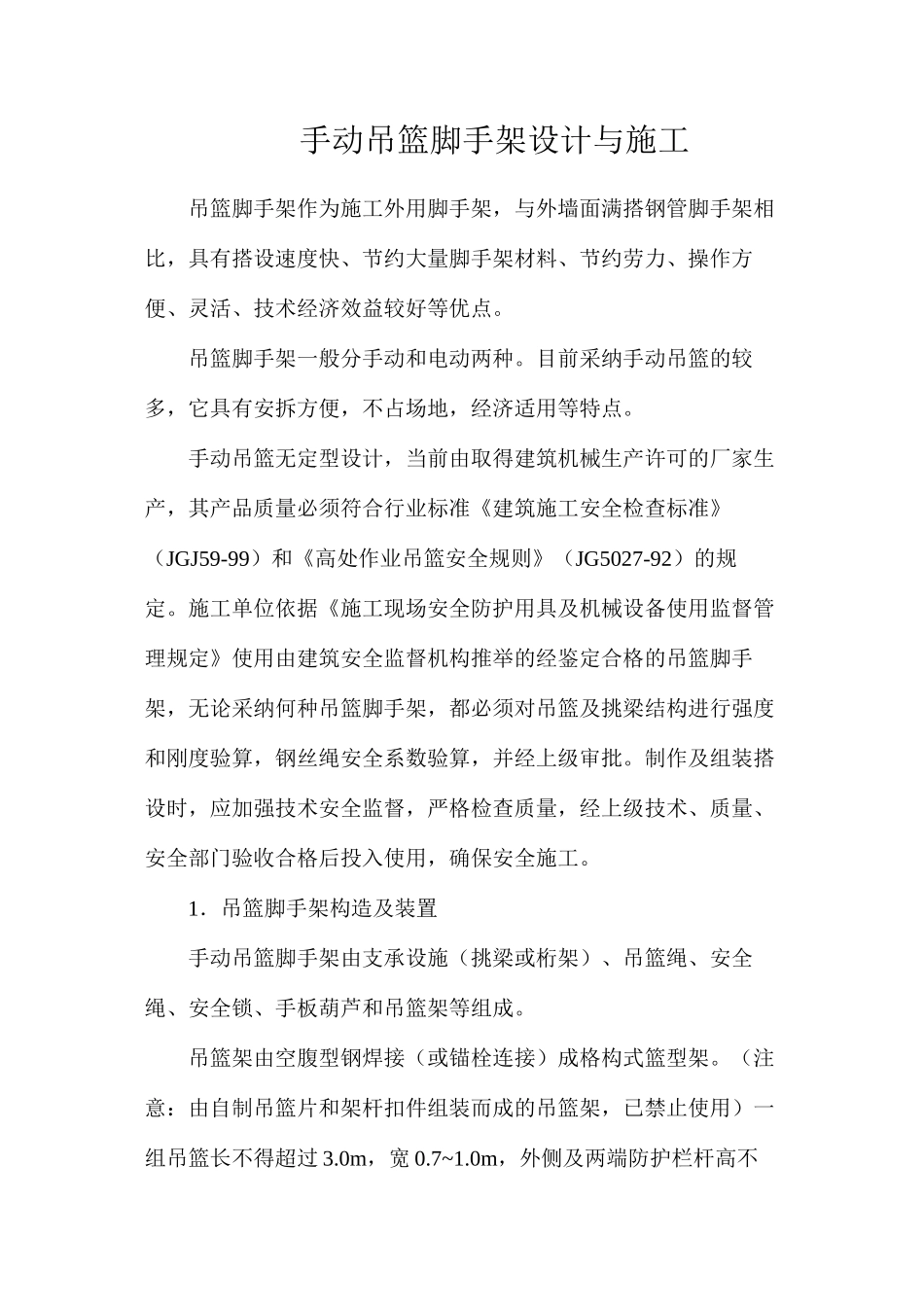

手动吊篮脚手架设计与施工

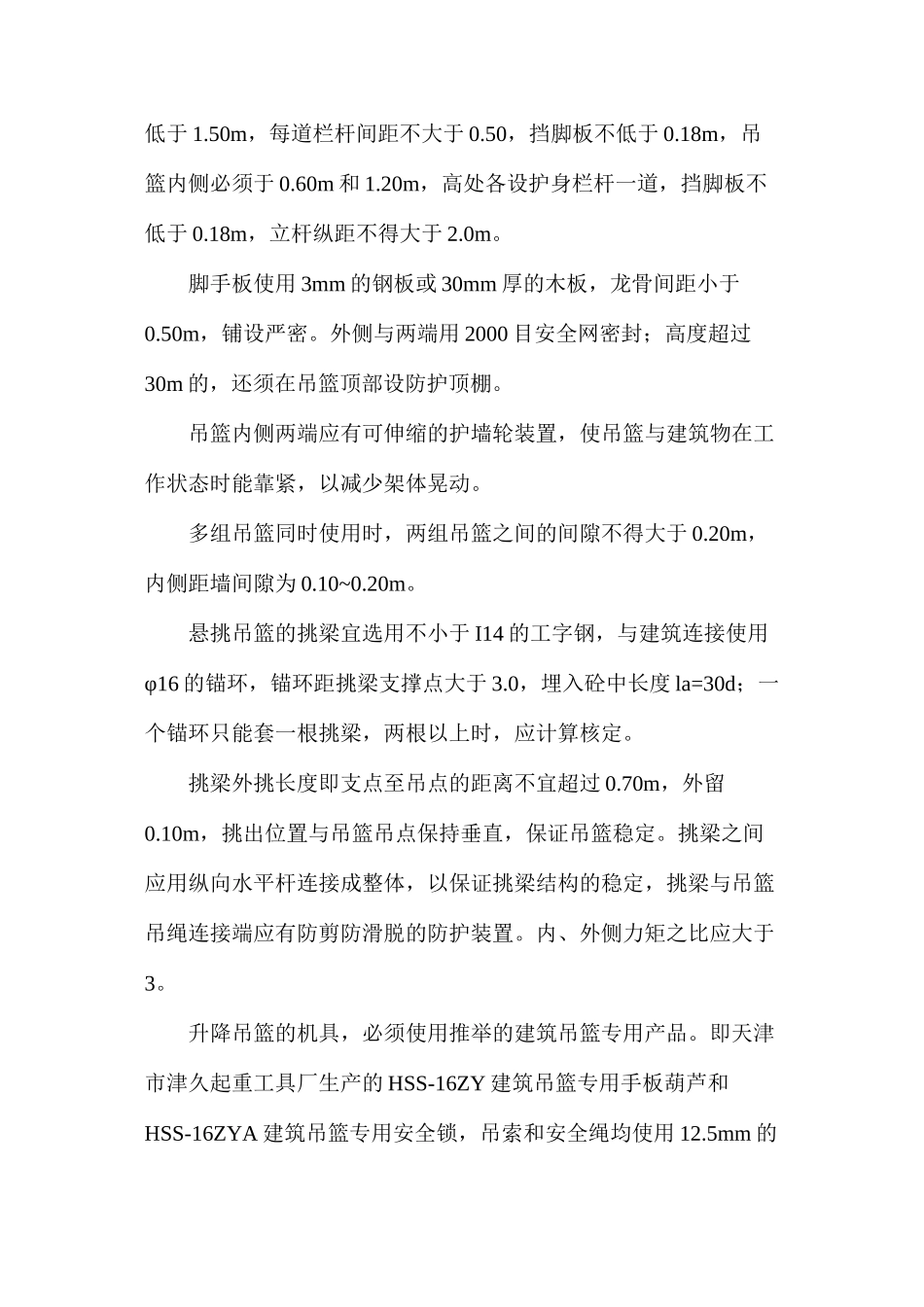

手动吊篮脚手架设计与施工吊篮脚手架作为施工外用脚手架，与外墙面满搭钢管脚手架相比，具有搭设速度快、节约大量脚手架材料、节约劳力、操作方便、灵活、技术经济效益较好等优点。吊篮脚手架一般分手动和电动两种。目前采纳手动吊篮的较多，它具有安拆方便，不占场地，经济适用等特点。手动吊篮无定型设计，当前由取得建筑机械生产许可的厂家生产，其产品质量必须符合行业标准《建筑施工安全检查标准》（JGJ59-99）和《高处作业吊篮安全规则》（JG5027-92）的规定。施工单位依据《施工现场安全防护用具及机械设备使用监督管理规定》使用由建筑安全监督机构推举的经鉴定合格的吊篮脚手架，无论采纳何种吊篮脚手架，都必须对吊篮及挑梁结构进行强度和刚度验算，钢丝绳安全系数验算，并经上级审批。制作及组装搭设时，应加强技术安全监督，严格检查质量，经上级技术、质量、安全部门验收合格后投入使用，确保安全施工。1．吊篮脚手架构造及装置手动吊篮脚手架由支承设施（挑梁或桁架）、吊篮绳、安全绳、安全锁、手板葫芦和吊篮架等组成。吊篮架由空腹型钢焊接（或锚栓连接）成格构式篮型架。（注意：由自制吊篮片和架杆扣件组装而成的吊篮架，已禁止使用）一组吊篮长不得超过 3.0m，宽 0.7~1.0m，外侧及两端防护栏杆高不低于 1.50m，每道栏杆间距不大于 0.50，挡脚板不低于 0.18m，吊篮内侧必须于 0.60m 和 1.20m，高处各设护身栏杆一道，挡脚板不低于 0.18m，立杆纵距不得大于 2.0m。脚手板使用 3mm 的钢板或 30mm 厚的木板，龙骨间距小于0.50m，铺设严密。外侧与两端用 2000 目安全网密封；高度超过30m 的，还须在吊篮顶部设防护顶棚。吊篮内侧两端应有可伸缩的护墙轮装置，使吊篮与建筑物在工作状态时能靠紧，以减少架体晃动。多组吊篮同时使用时，两组吊篮之间的间隙不得大于 0.20m，内侧距墙间隙为 0.10~0.20m。悬挑吊篮的挑梁宜选用不小于 I14 的工字钢，与建筑连接使用φ16 的锚环，锚环距挑梁支撑点大于 3.0，埋入砼中长度 la=30d；一个锚环只能套一根挑梁，两根以上时，应计算核定。挑梁外挑长度即支点至吊点的距离不宜超过 0.70m，外留0.10m，挑出位置与吊篮吊点保持垂直，保证吊篮稳定。挑梁之间应用纵向水平杆连接成整体，以保证挑梁结构的稳定，挑梁与吊篮吊绳连接端应有防剪防滑脱的防护装置。内、外侧力矩之比应大于3。升降吊篮的机具，必须使用推举的建筑吊篮专用产品。即天津市津久起重工具厂生产的 HSS...
