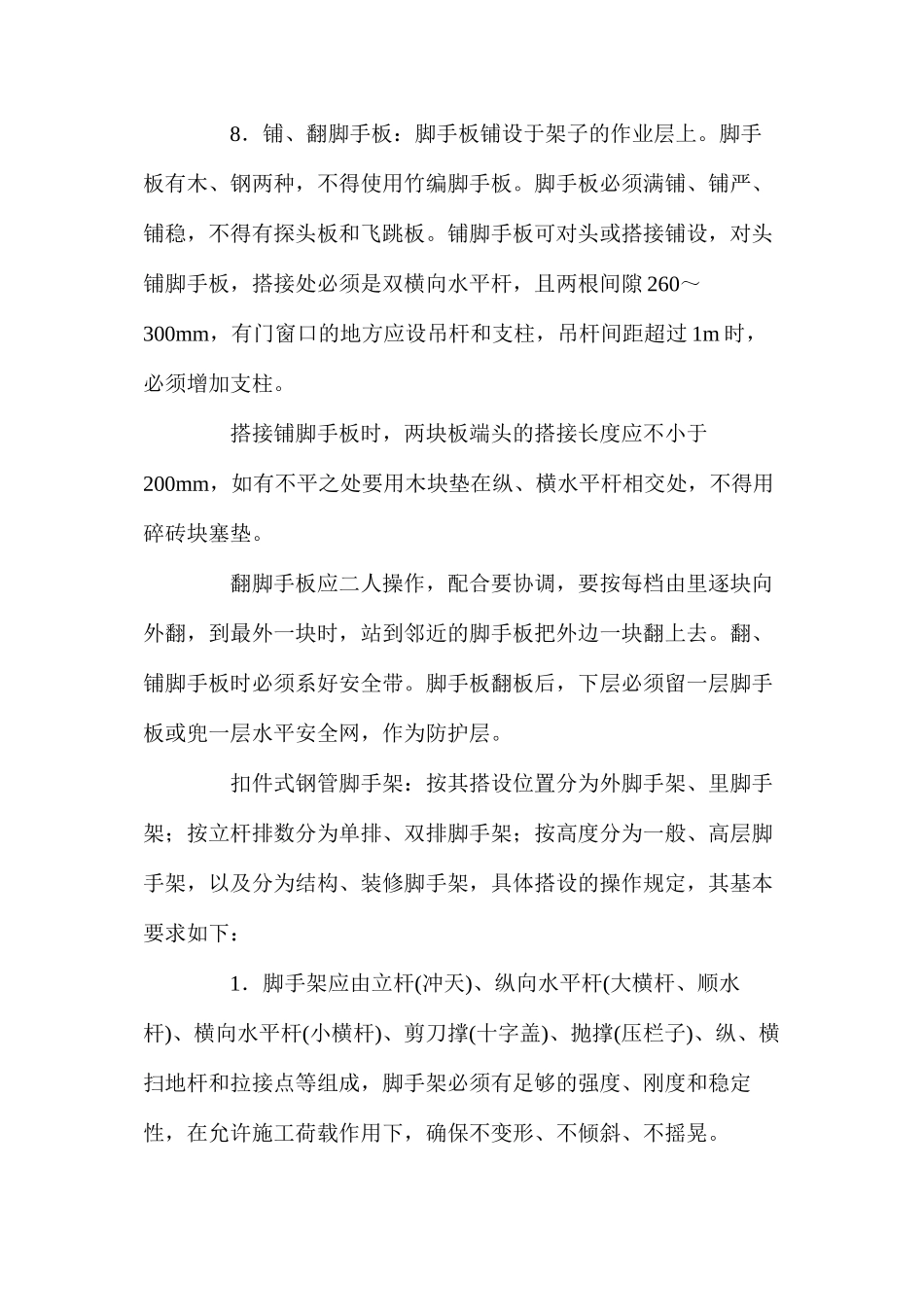

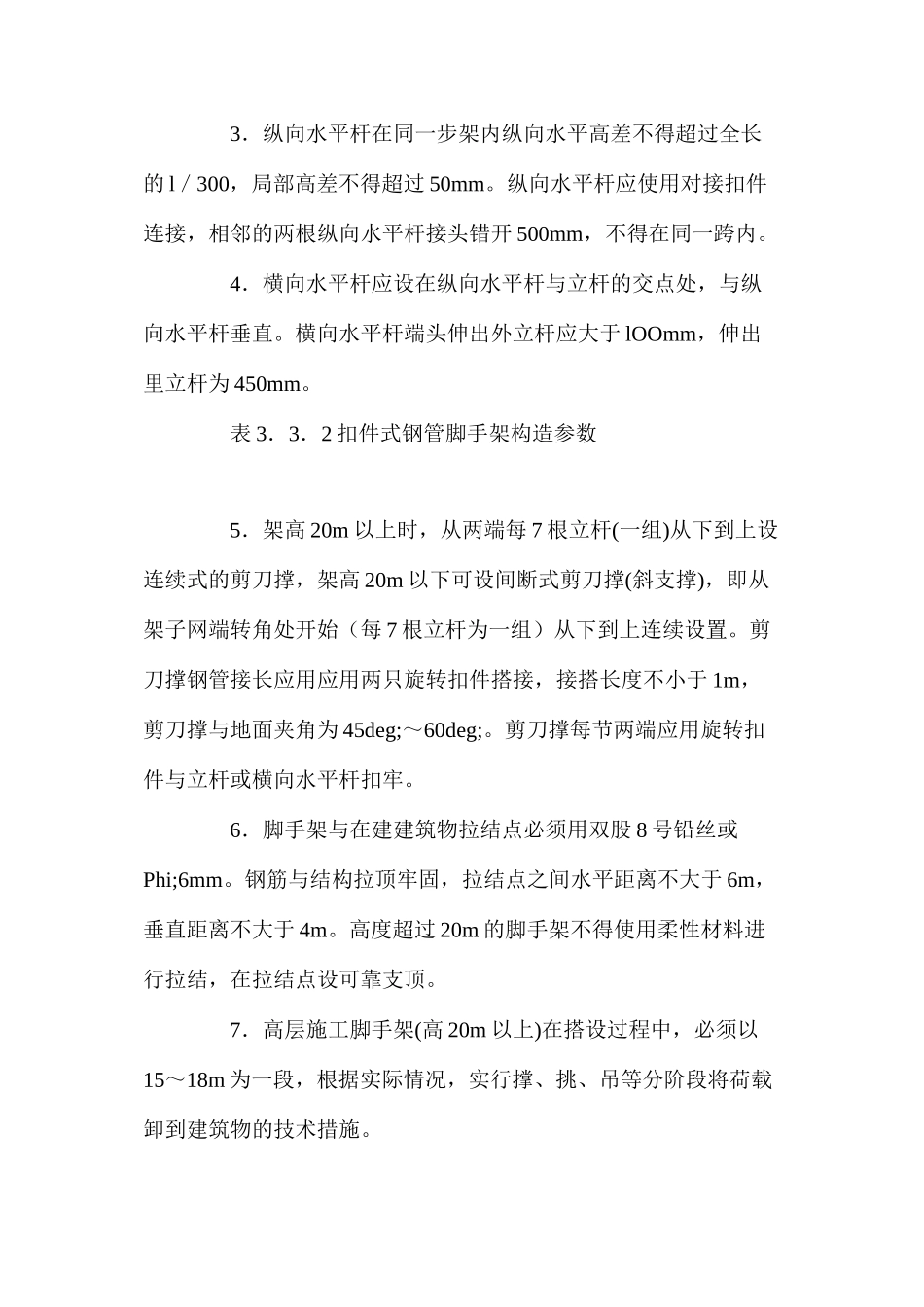

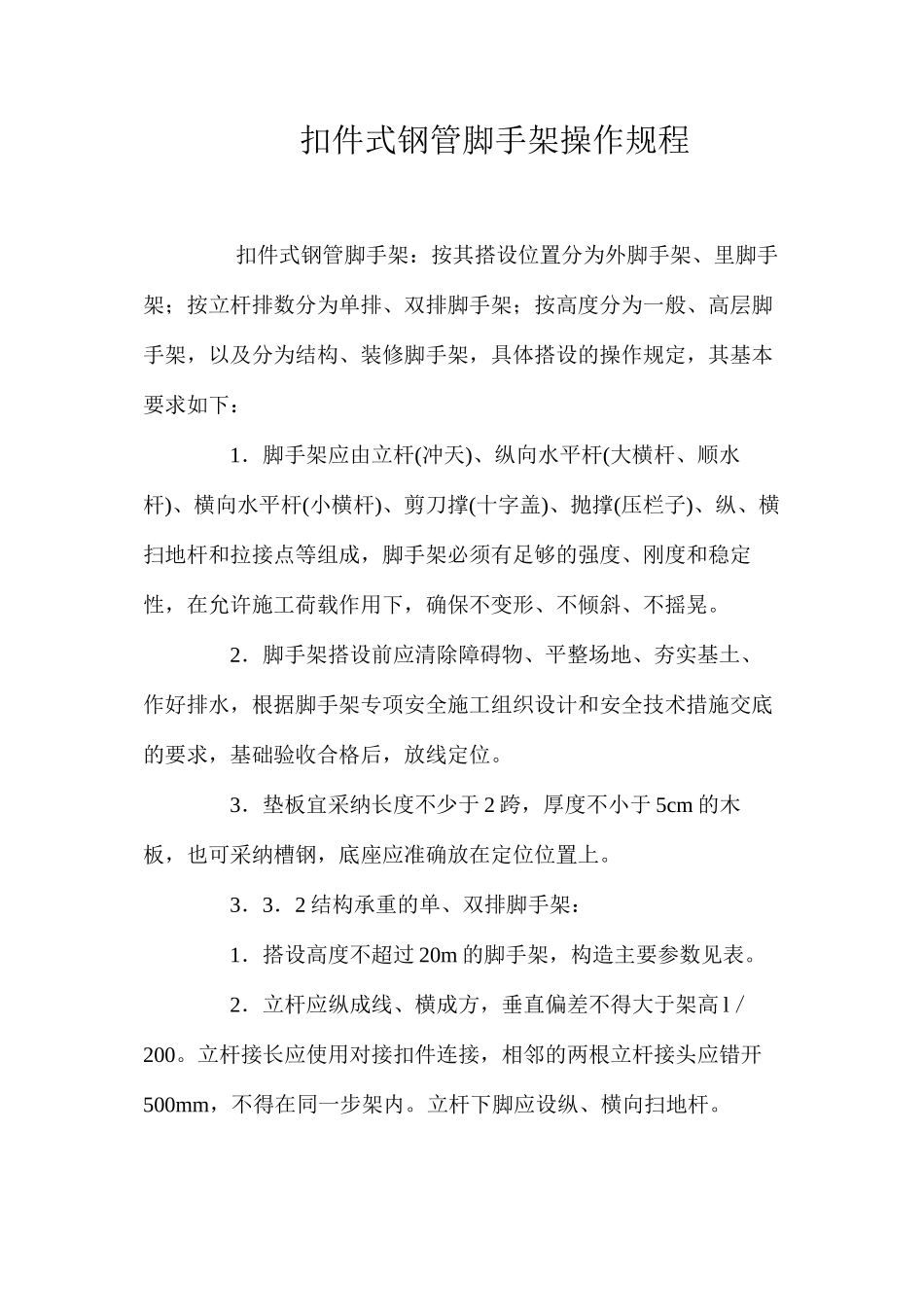

扣件式钢管脚手架操作规程 扣件式钢管脚手架：按其搭设位置分为外脚手架、里脚手架；按立杆排数分为单排、双排脚手架；按高度分为一般、高层脚手架，以及分为结构、装修脚手架，具体搭设的操作规定，其基本要求如下： 1．脚手架应由立杆(冲天)、纵向水平杆(大横杆、顺水杆)、横向水平杆(小横杆)、剪刀撑(十字盖)、抛撑(压栏子)、纵、横扫地杆和拉接点等组成，脚手架必须有足够的强度、刚度和稳定性，在允许施工荷载作用下，确保不变形、不倾斜、不摇晃。 2．脚手架搭设前应清除障碍物、平整场地、夯实基土、作好排水，根据脚手架专项安全施工组织设计和安全技术措施交底的要求，基础验收合格后，放线定位。 3．垫板宜采纳长度不少于 2 跨，厚度不小于 5cm 的木板，也可采纳槽钢，底座应准确放在定位位置上。 3．3．2 结构承重的单、双排脚手架： 1．搭设高度不超过 20m 的脚手架，构造主要参数见表。 2．立杆应纵成线、横成方，垂直偏差不得大于架高 l／200。立杆接长应使用对接扣件连接，相邻的两根立杆接头应错开500mm，不得在同一步架内。立杆下脚应设纵、横向扫地杆。 3．纵向水平杆在同一步架内纵向水平高差不得超过全长的 l／300，局部高差不得超过 50mm。纵向水平杆应使用对接扣件连接，相邻的两根纵向水平杆接头错开 500mm，不得在同一跨内。 4．横向水平杆应设在纵向水平杆与立杆的交点处，与纵向水平杆垂直。横向水平杆端头伸出外立杆应大于 lOOmm，伸出里立杆为 450mm。 表 3．3．2 扣件式钢管脚手架构造参数 5．架高 20m 以上时，从两端每 7 根立杆(一组)从下到上设连续式的剪刀撑，架高 20m 以下可设间断式剪刀撑(斜支撑)，即从架子网端转角处开始（每 7 根立杆为一组）从下到上连续设置。剪刀撑钢管接长应用应用两只旋转扣件搭接，接搭长度不小于 1m，剪刀撑与地面夹角为 45deg;～60deg;。剪刀撑每节两端应用旋转扣件与立杆或横向水平杆扣牢。 6．脚手架与在建建筑物拉结点必须用双股 8 号铅丝或Phi;6mm。钢筋与结构拉顶牢固，拉结点之间水平距离不大于 6m，垂直距离不大于 4m。高度超过 20m 的脚手架不得使用柔性材料进行拉结，在拉结点设可靠支顶。 7．高层施工脚手架(高 20m 以上)在搭设过程中，必须以15～18m 为一段，根据实际情况，实行撑、挑、吊等分阶段将荷载卸到建筑物的技术措施。 8．铺、翻脚手板：脚手板铺设于架子的作业层上。脚手板有木、钢两种，不得使用竹编脚手板...
