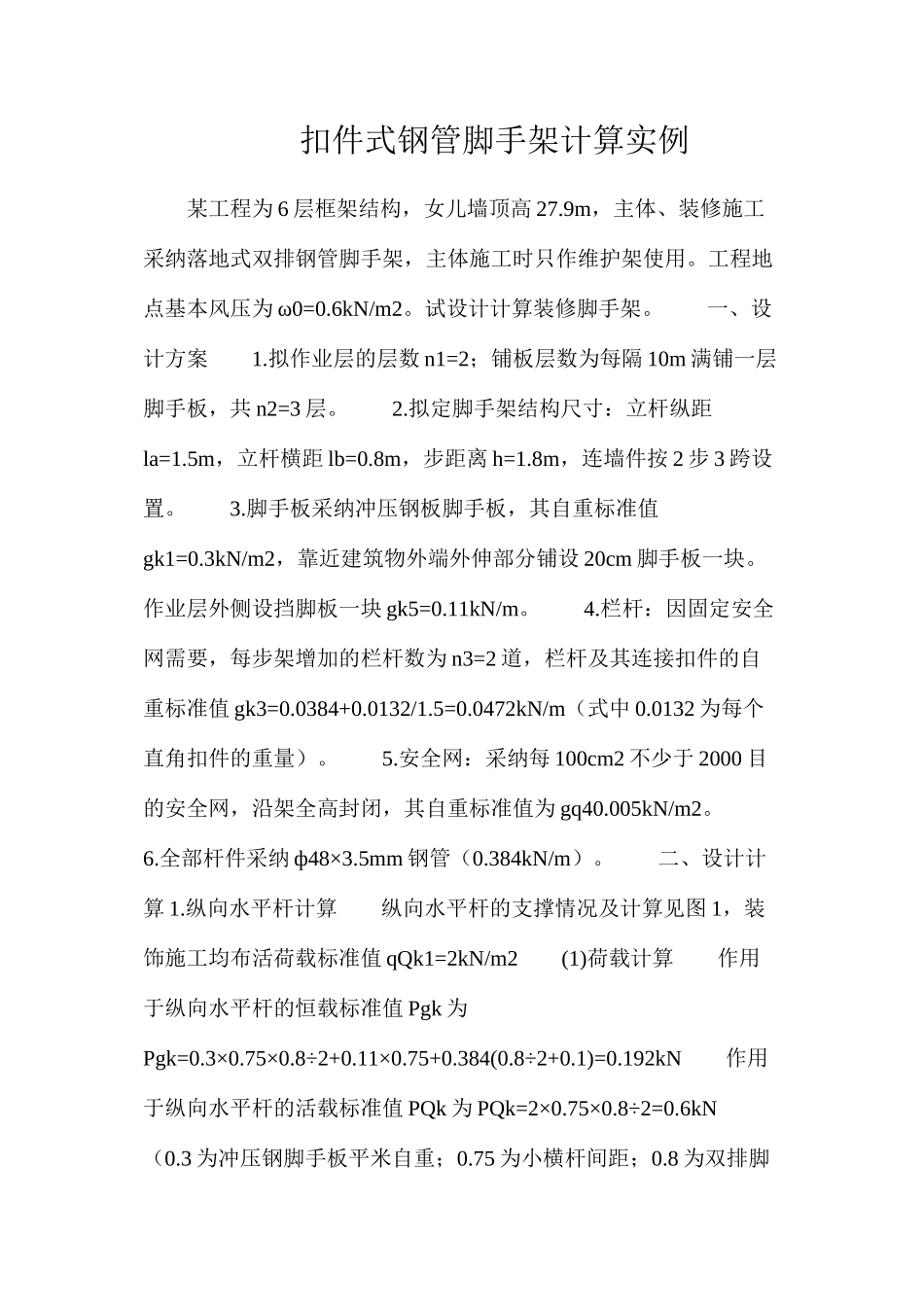

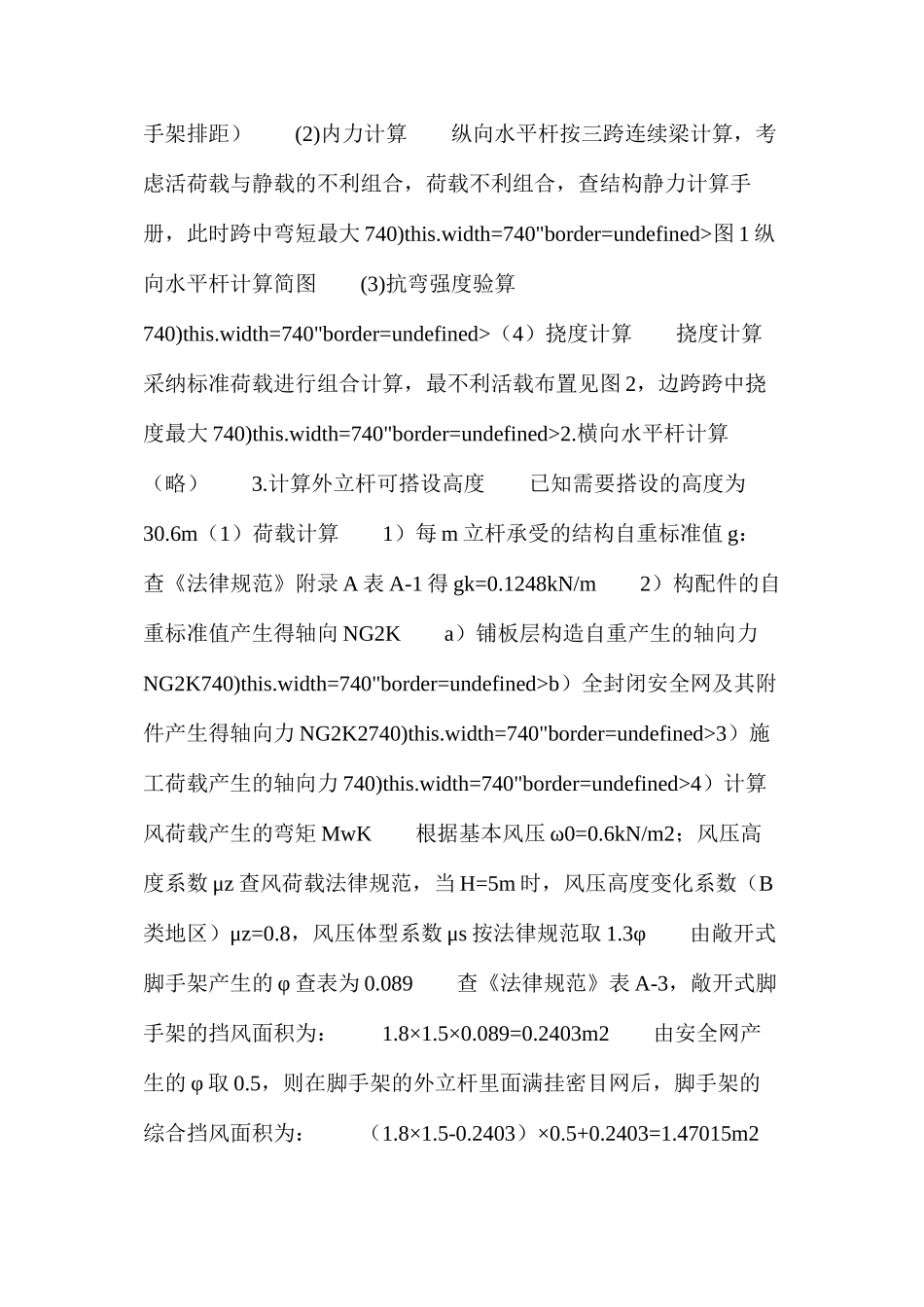

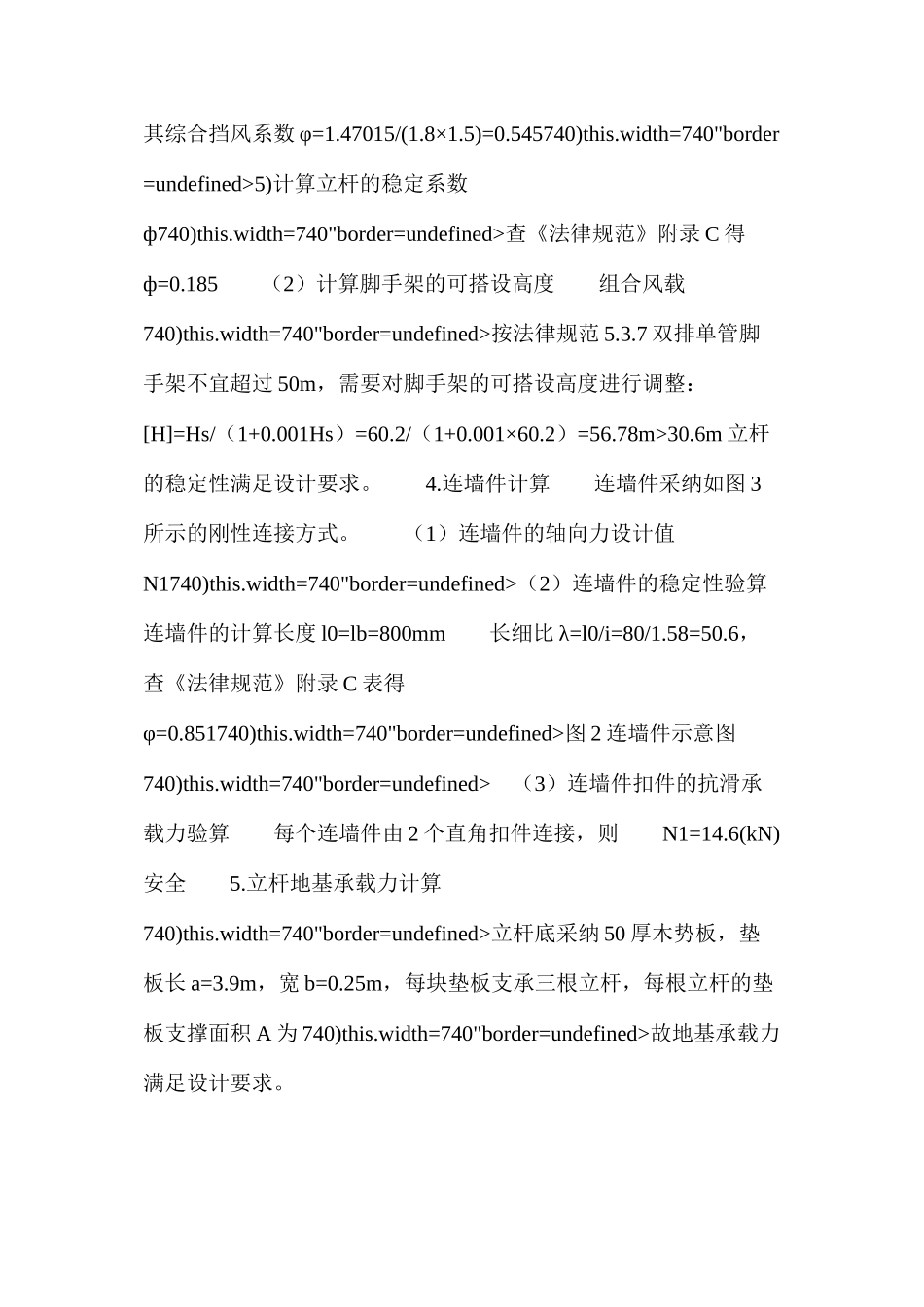

扣件式钢管脚手架计算实例某工程为 6 层框架结构，女儿墙顶高 27.9m，主体、装修施工采纳落地式双排钢管脚手架，主体施工时只作维护架使用。工程地点基本风压为 ω0=0.6kN/m2 。试设计计算装修脚手架。一、设 计方案1.拟作业层的层数 n1=2；铺板层数为每隔 10m 满铺一层脚手板，共 n2=3 层。2.拟定脚手架结构尺寸：立杆纵距la=1.5m，立杆横距 lb=0.8m，步距离 h=1.8m，连墙件按 2 步 3 跨设 置。3.脚手板采纳冲压钢板脚手板，其自重标准值gk1=0.3kN/m2，靠近建筑物外端外伸部分铺设 20cm 脚手板一块。作业层外侧设挡脚板一块 gk5=0.11kN/m 。4.栏杆：因固定安全网需要，每步架增加的栏杆数为 n3=2 道，栏杆及其连接扣件的自重标准值 gk3=0.0384+0.0132/1.5=0.0472kN/m（式中 0.0132 为每个 直角扣件的重量）。5.安全网：采纳每 100cm2 不少于 2000 目的安全网，沿架全高封闭，其自重标准值为 gq40.005kN/m2 。6.全部杆件采纳 ф48×3.5mm 钢管（0.384kN/m ）。二、设计计算 1. 纵向水平杆计算纵向水平杆的支撑情况及计算见图 1，装饰施工均布活荷载标准值 qQk1=2kN/m2 (1) 荷载计算作用于纵向水平杆的恒载标准值 Pgk 为Pgk=0.3×0.75×0.8÷2+0.11×0.75+0.384(0.8÷2+0.1)=0.192kN 作用于纵向水平杆的活载标准值 PQk 为 PQk=2×0.75×0.8÷2=0.6kN （0.3 为冲压钢脚手板平米自重；0.75 为小横杆间距；0.8 为双排脚 手架排距）(2) 内力计算纵向水平杆按三跨连续梁计算，考虑活荷载与静载的不利组合，荷载不利组合，查结构静力计算手册，此时跨中弯短最大 740)this.width=740"border=undefined>图 1 纵 向水平杆计算简图(3)抗弯强度验算740)this.width=740"border=undefined>（4 ）挠度计算挠度计算采纳标准荷载进行组合计算，最不利活载布置见图 2，边跨跨中挠度最大 740)this.width=740"border=undefined>2.横向水平杆计算 （略）3. 计算外立杆可搭设高度已知需要搭设的高度为30.6m（1 ）荷载计算1）每 m 立杆承受的结构自重标准值 g：查《法律规范》附录 A 表 A-1 得 gk=0.1248kN/m 2）构配件的自重标准值产生得轴向 NG2K a）铺板层构造自重产生的轴向力NG2K740)this.width=740"border=undefined>b）全封闭安全网及其附件产生得轴向力 NG2K2740)this.width=740"border=undefined>3）施工荷载产生的轴向力 740)this.width=740"border=undefined>4）计算风荷载产生...
