扣件式钢管脚手架设计实例解析

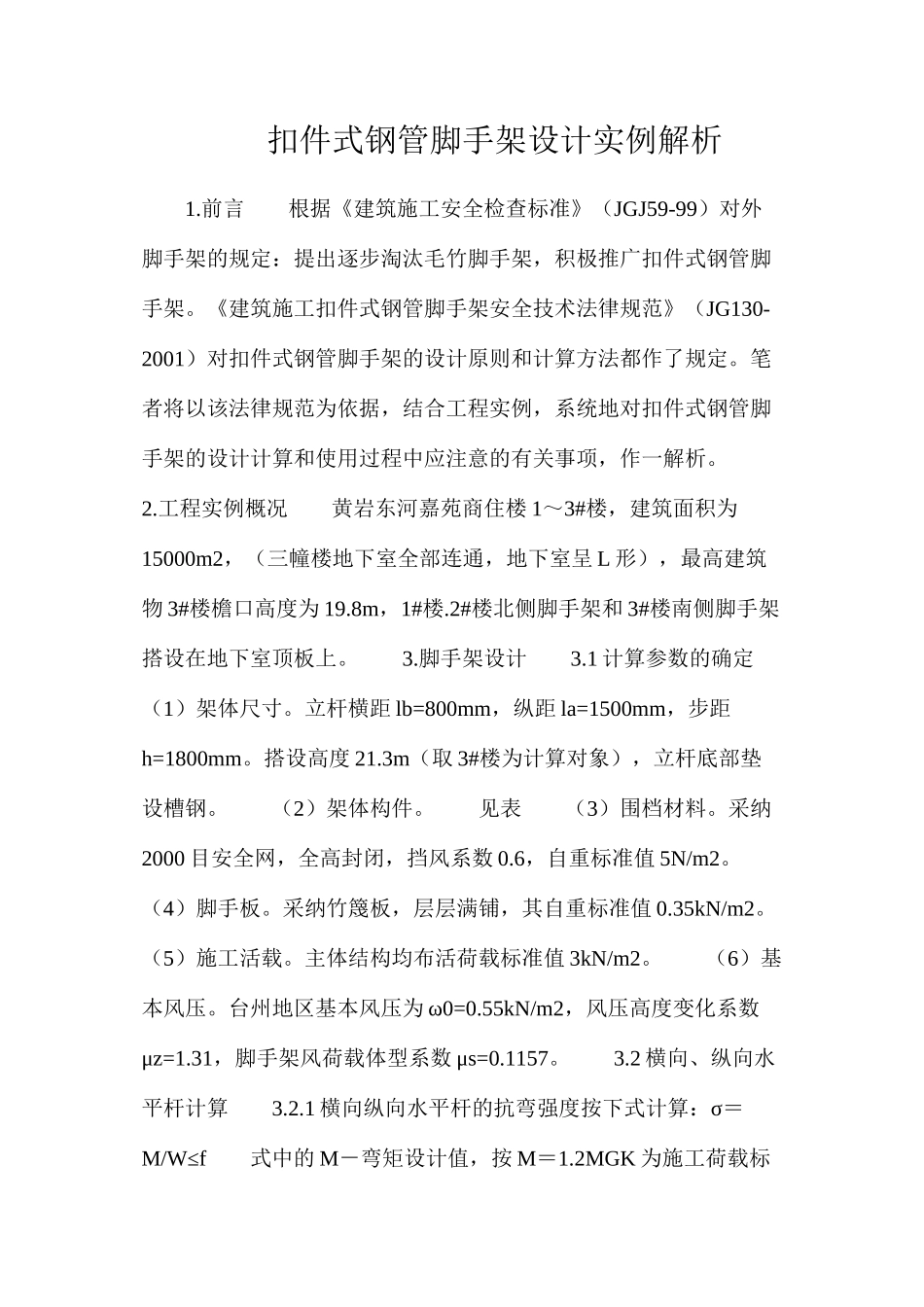

扣件式钢管脚手架设计实例解析_第1页
1/8

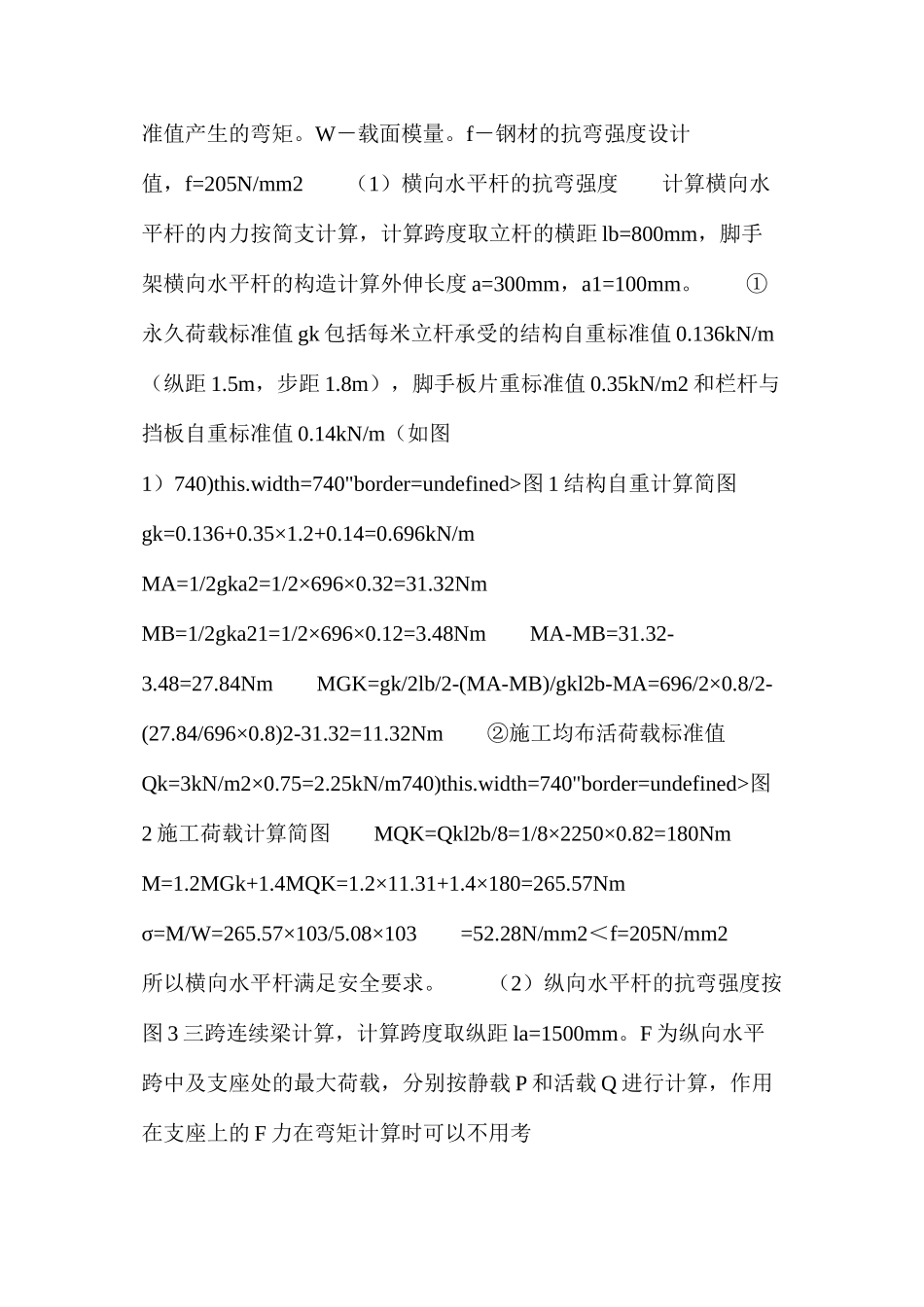

扣件式钢管脚手架设计实例解析_第2页
2/8

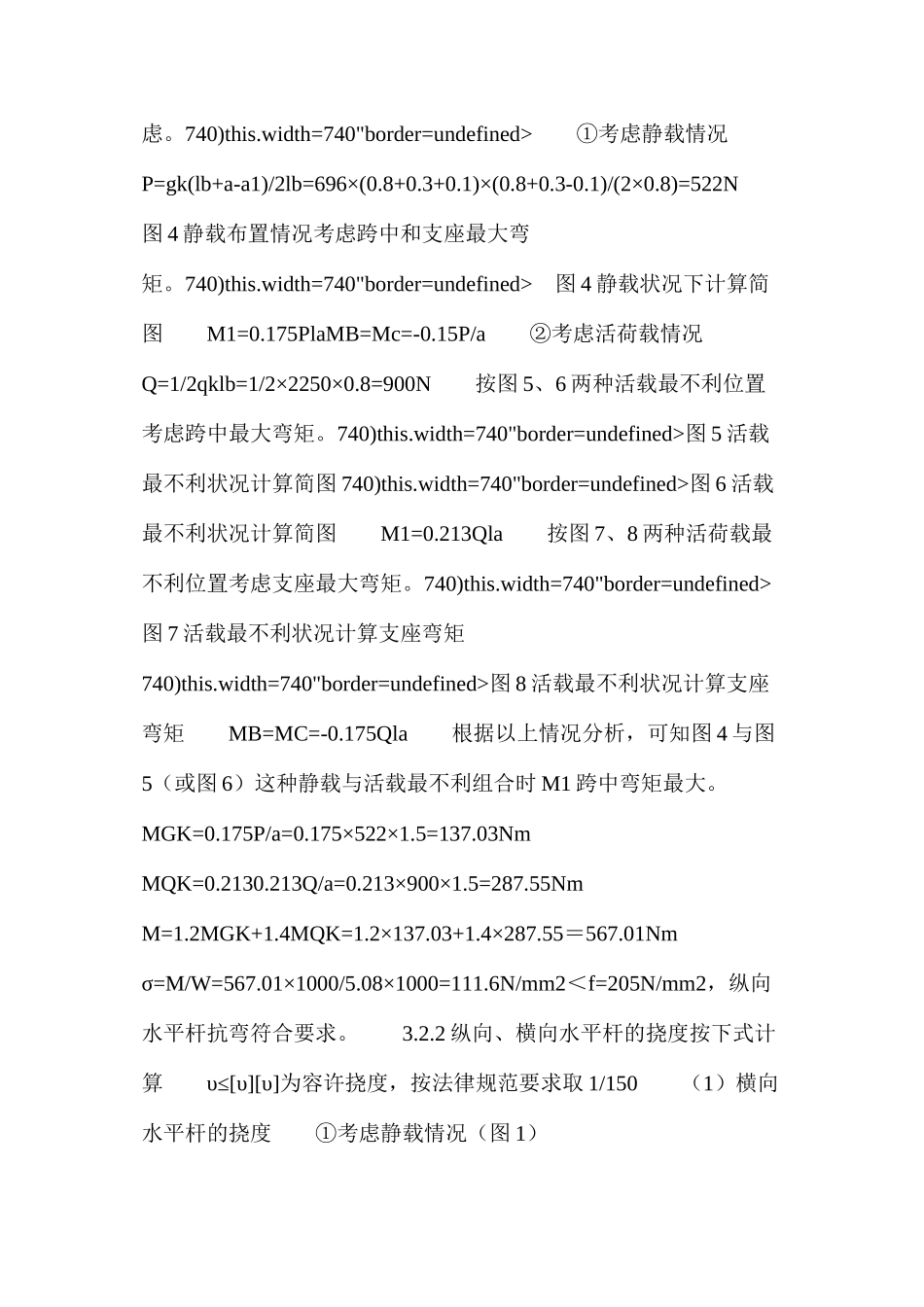

扣件式钢管脚手架设计实例解析_第3页
3/8
扣件式钢管脚手架设计实例解析1. 前言根据《建筑施工安全检查标准》(JGJ59-99)对外脚手架的规定:提出逐步淘汰毛竹脚手架,积极推广扣件式钢管脚手架。《建筑施工扣件式钢管脚手架安全技术法律规范》(JG130-2001)对扣件式钢管脚手架的设计原则和计算方法都作了规定。笔者将以该法律规范为依据,结合工程实例,系统地对扣件式钢管脚 手架的设计计算和使用过程中应注意的有关事项,作一解析。2. 工程实例概况黄岩东河嘉苑商住楼 1~3#楼,建筑面积为15000m2,(三幢楼地下室全部连通,地下室呈 L 形),最高建筑物 3#楼檐口高度为 19.8m,1#楼.2#楼北侧脚手架和 3#楼南侧脚手架 搭设在地下室顶板上。3. 脚手架设计3.1 计算参数的确定 (1)架体尺寸。立杆横距 lb=800mm,纵距 la=1500mm,步距h=1800mm。搭设高度 21.3m(取 3#楼为计算对象),立杆底部垫 设槽钢。(2 )架体构件。见表(3)围档材料。采纳2000 目安全网,全高封闭,挡风系数 0.6,自重标准值 5N/m2 。 (4)脚手板。采纳竹篾板,层层满铺,其自重标准值 0.35kN/m2。 (5)施工活载。主体结构均布活荷载标准值 3kN/m2 。(6)基本风压。台州地区基本风压为 ω0=0.55kN/m2,风压高度变化系数μz=1.31,脚手架风荷载体型系数 μs=0.1157 。3.2 横向、纵向水 平杆计算3.2.1 横向纵向水平杆的抗弯强度按下式计算:σ=M/W≤f 式中的 M-弯矩设计值,按 M=1.2MGK 为施工荷载标准值产生的弯矩。W-载面模量。f-钢材的抗弯强度设计值,f=205N/mm2 (1 )横向水平杆的抗弯强度计算横向水平杆的内力按简支计算,计算跨度取立杆的横距 lb=800mm,脚手架横向水平杆的构造计算外伸长度 a=300mm,a1=100mm 。①永久荷载标准值 gk 包括每米立杆承受的结构自重标准值 0.136kN/m(纵距 1.5m,步距 1.8m),脚手板片重标准值 0.35kN/m2 和栏杆与挡板自重标准值 0.14kN/m(如图1)740)this.width=740"border=undefined>图 1 结构自重计算简图gk=0.136+0.35×1.2+0.14=0.696kN/m MA=1/2gka2=1/2×696×0.32=31.32Nm MB=1/2gka21=1/2×696×0.12=3.48Nm MA-MB=31.32-3.48=27.84Nm MGK=gk/2lb/2-(MA-MB)/gkl2b-MA=696/2×0.8/2-(27.84/696×0.8)2-31.32=11.32Nm ②施工均布活荷载标准值Qk=3kN/m2×0.75=2.25kN/m740)this.width=740"border=undefined>图2 施工荷载计算简图MQK=Qkl2b/8=1/8×2250×0.82=180Nm M=1.2MGk+1.4MQK=1.2×11.31...
