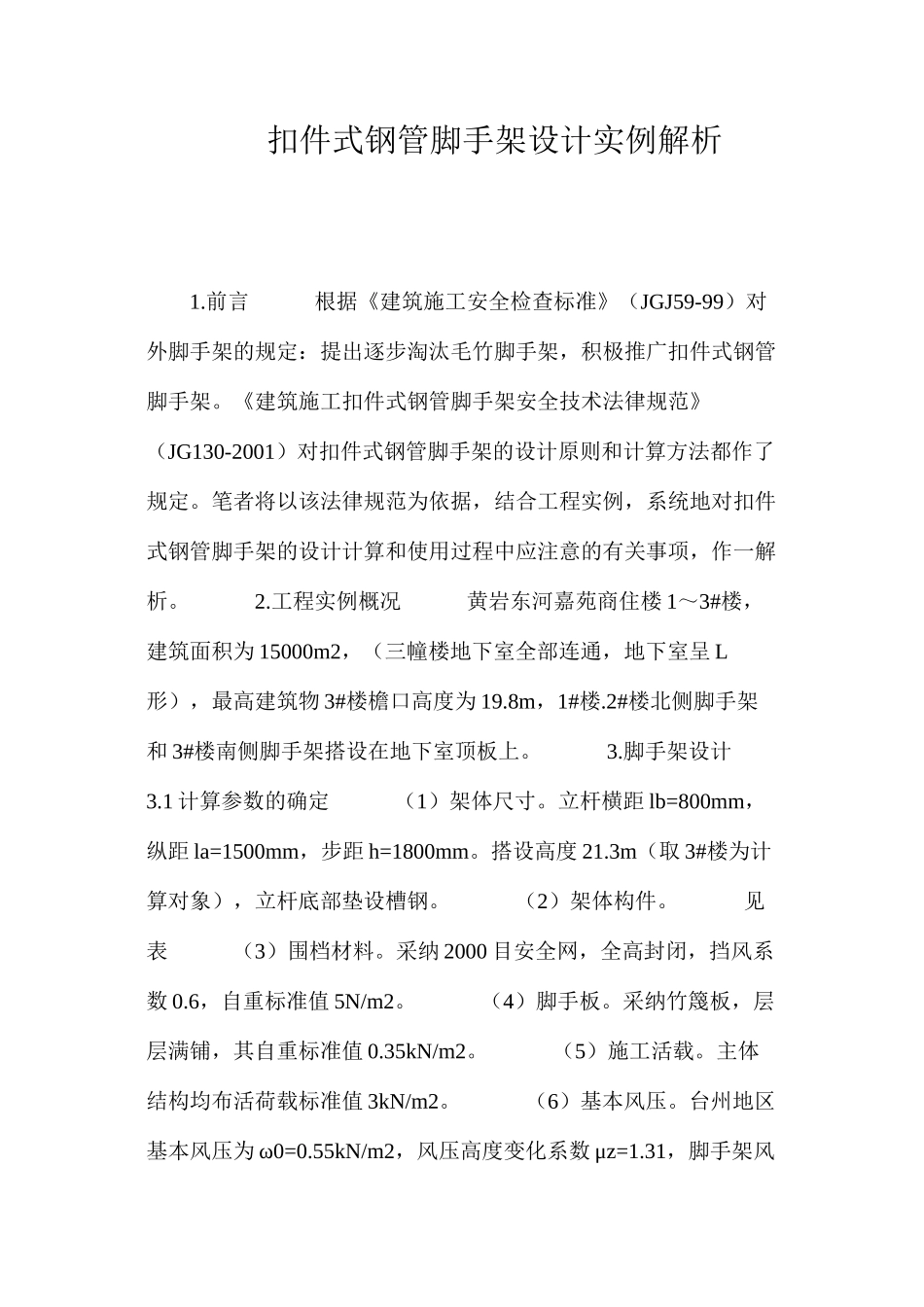

扣件式钢管脚手架设计实例解析

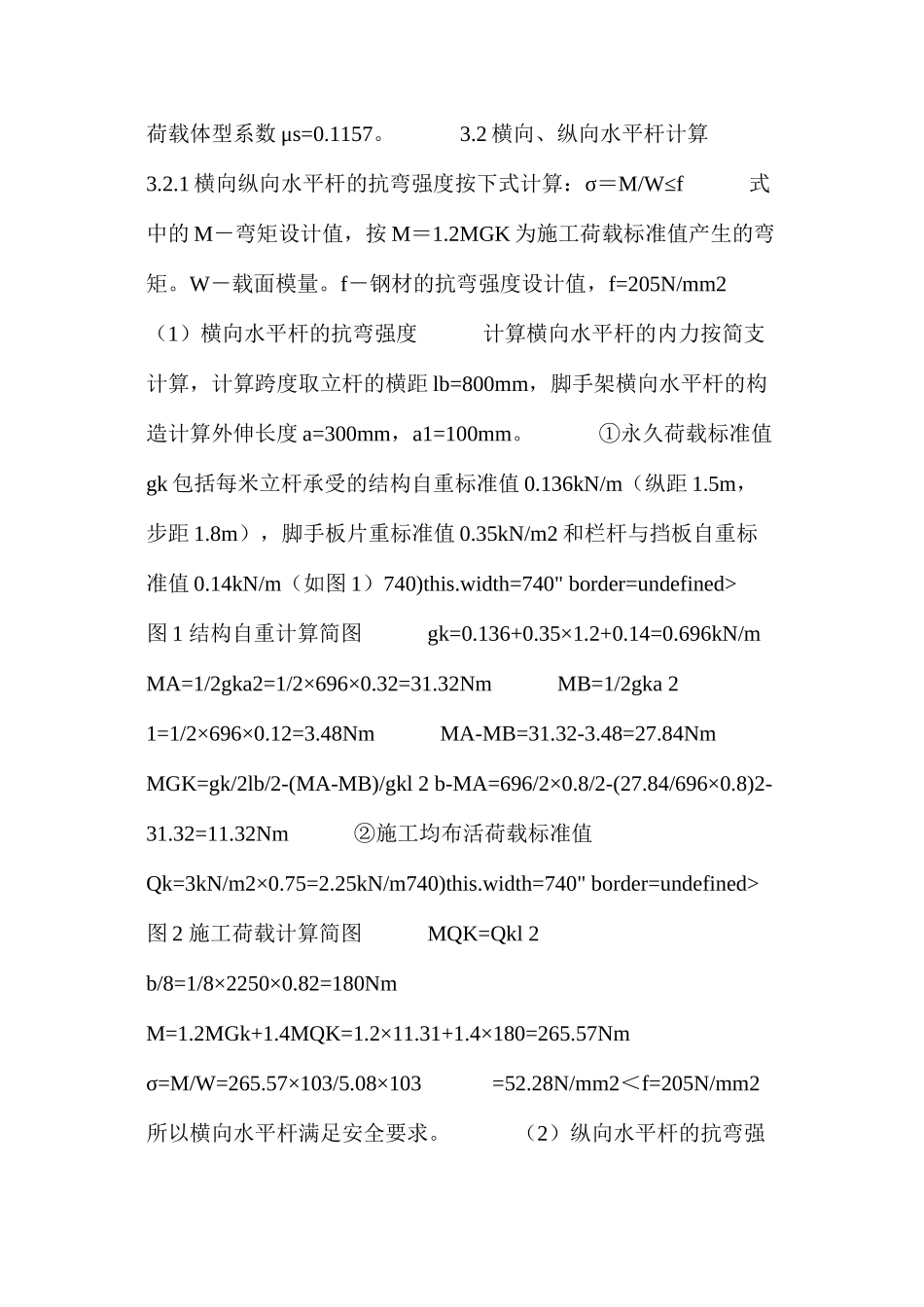

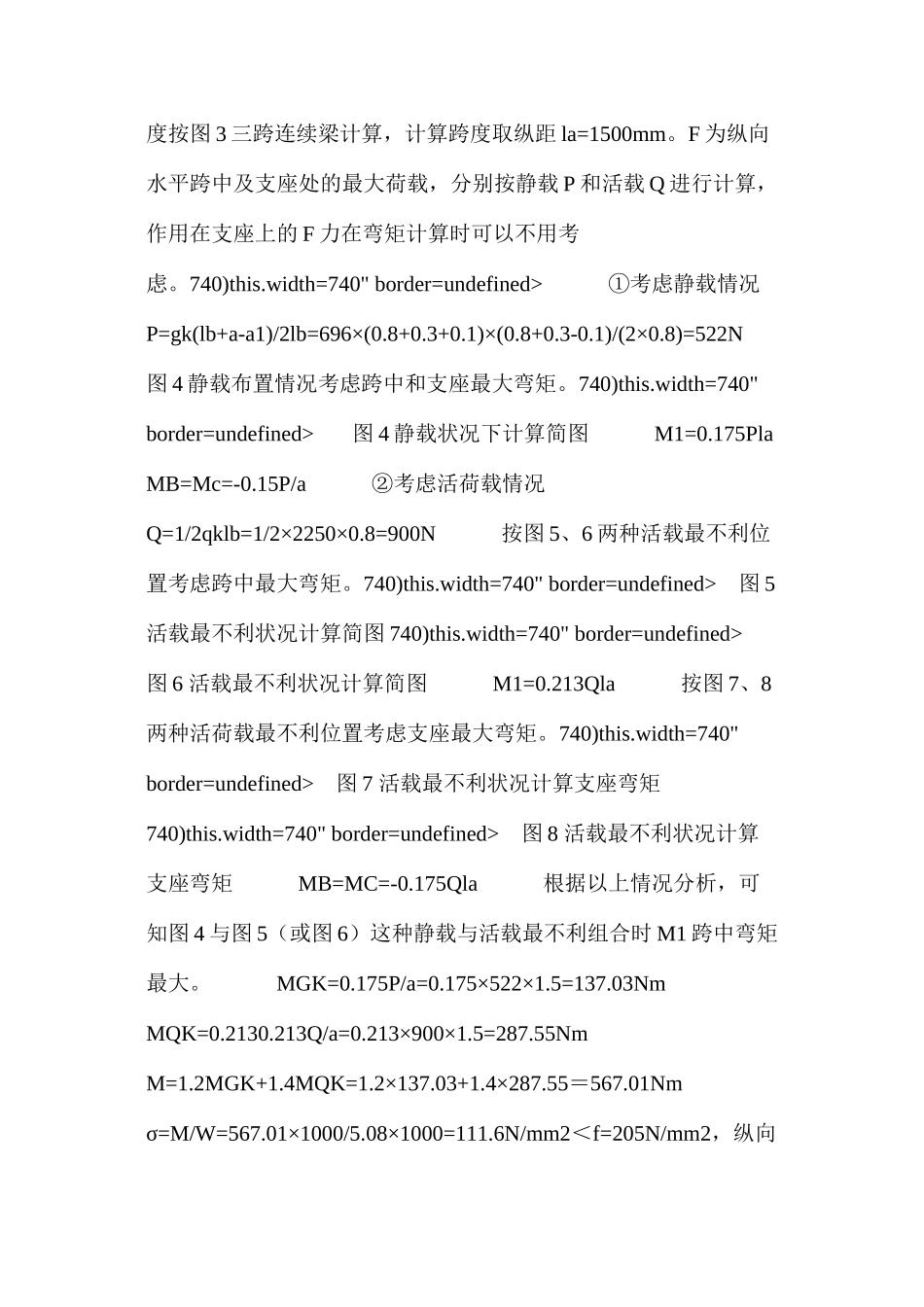

扣件式钢管脚手架设计实例解析 1. 前言根据《建筑施工安全检查标准》（JGJ59-99）对外脚手架的规定：提出逐步淘汰毛竹脚手架，积极推广扣件式钢管脚手架。《建筑施工扣件式钢管脚手架安全技术法律规范》（JG130-2001）对扣件式钢管脚手架的设计原则和计算方法都作了规定。笔者将以该法律规范为依据，结合工程实例，系统地对扣件式钢管脚手架的设计计算和使用过程中应注意的有关事项，作一解 析。2. 工程实例概况黄岩东河嘉苑商住楼 1～3#楼，建筑面积为 15000m2，（三幢楼地下室全部连通，地下室呈 L形），最高建筑物 3#楼檐口高度为 19.8m，1#楼.2#楼北侧脚手架和 3# 楼南侧脚手架搭设在地下室顶板上。3. 脚手架设计 3.1 计算参数的确定（1）架体尺寸。立杆横距 lb=800mm，纵距 la=1500mm，步距 h=1800mm。搭设高度 21.3m（取 3#楼为计 算对象），立杆底部垫设槽钢。（2 ）架体构件。见 表（3）围档材料。采纳 2000 目安全网，全高封闭，挡风系数 0.6，自重标准值 5N/m2 。（4）脚手板。采纳竹篾板，层层满铺，其自重标准值 0.35kN/m2 。（5）施工活载。主体结构均布活荷载标准值 3kN/m2 。（6）基本风压。台州地区基本风压为 ω0=0.55kN/m2，风压高度变化系数 μz=1.31，脚手架风荷载体型系数 μs=0.1157 。3.2 横向、纵向水平杆计算3.2.1 横向纵向水平杆的抗弯强度按下式计算：σ＝M/W≤f 式中的 M－弯矩设计值，按 M＝1.2MGK 为施工荷载标准值产生的弯矩。W－载面模量。f－钢材的抗弯强度设计值，f=205N/mm2 （1 ）横向水平杆的抗弯强度计算横向水平杆的内力按简支计算，计算跨度取立杆的横距 lb=800mm，脚手架横向水平杆的构造计算外伸长度 a=300mm，a1=100mm 。①永久荷载标准值gk 包括每米立杆承受的结构自重标准值 0.136kN/m（纵距 1.5m，步距 1.8m），脚手板片重标准值 0.35kN/m2 和栏杆与挡板自重标准值 0.14kN/m（如图 1）740)this.width=740" border=undefined> 图 1 结构自重计算简图gk=0.136+0.35×1.2+0.14=0.696kN/m MA=1/2gka2=1/2×696×0.32=31.32Nm MB=1/2gka 2 1=1/2×696×0.12=3.48Nm MA-MB=31.32-3.48=27.84Nm MGK=gk/2lb/2-(MA-MB)/gkl 2 b-MA=696/2×0.8/2-(27.84/696×0.8)2-31.32=11.32Nm ②施工均布活荷载标准值Qk=3kN/m2×0.75=2.25kN/m740)this.width=740" border=undefined> 图 2 施工荷载计算简图MQK=Qkl 2 b/8=1/8×2250×0.82=180Nm...
