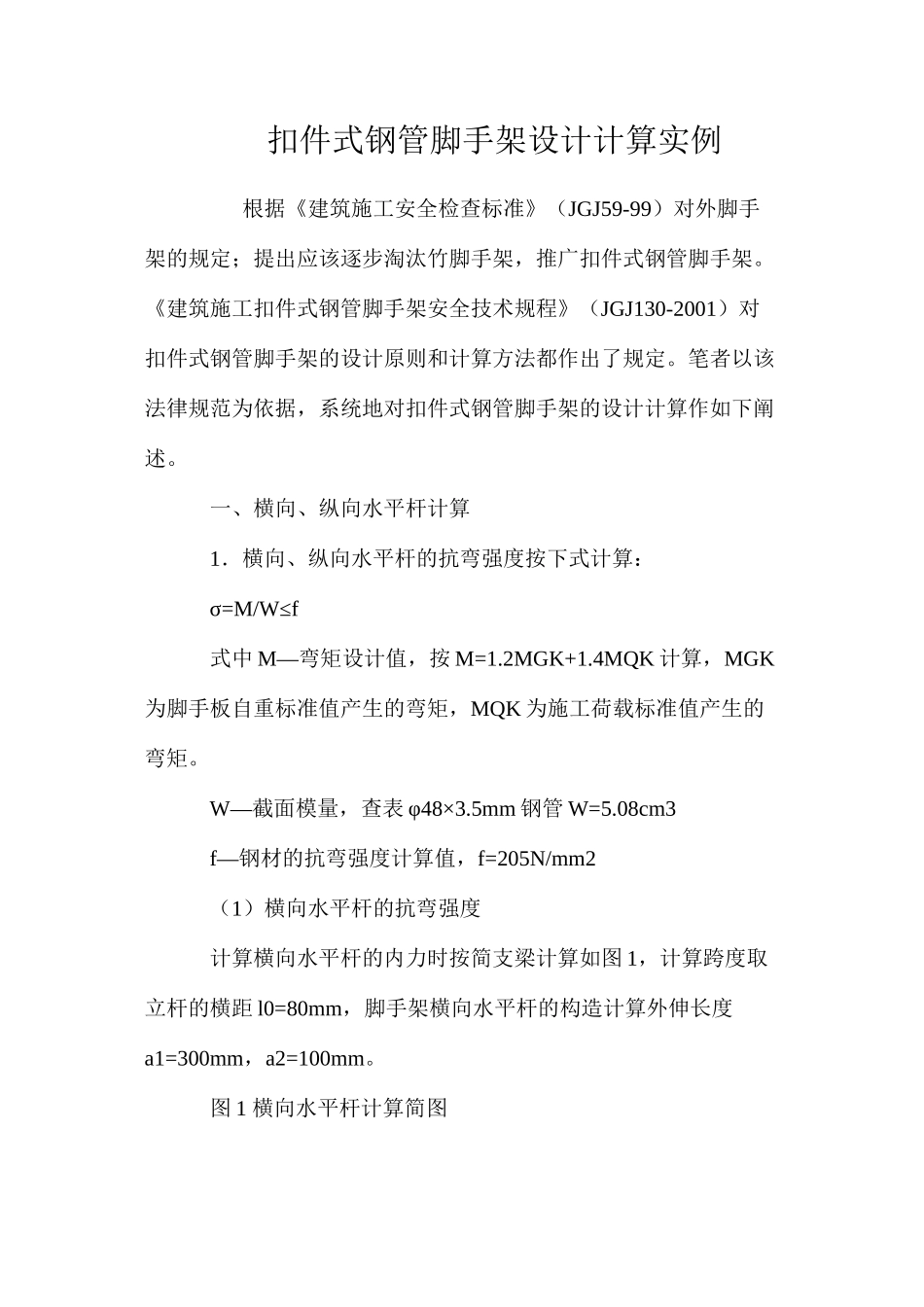

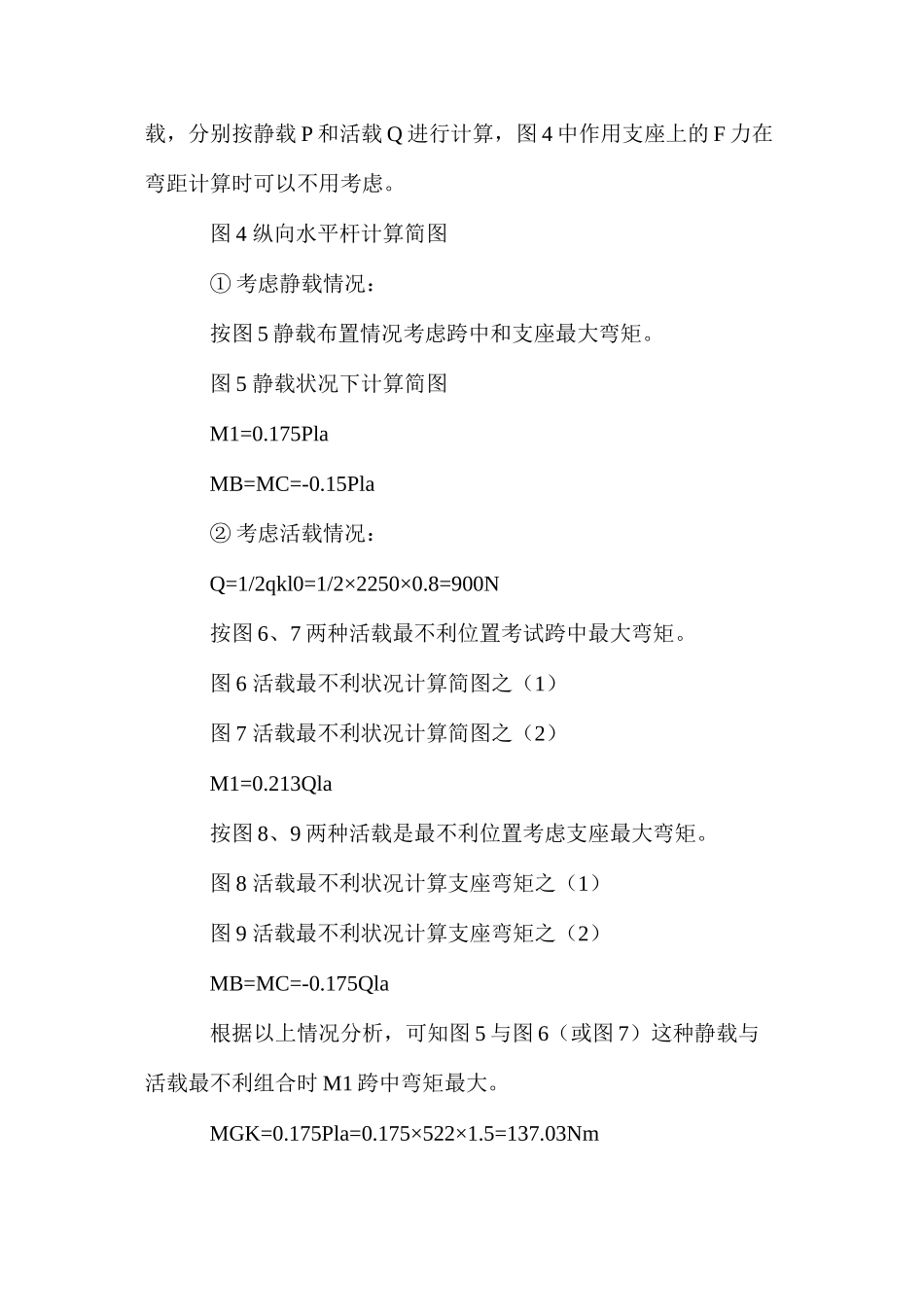

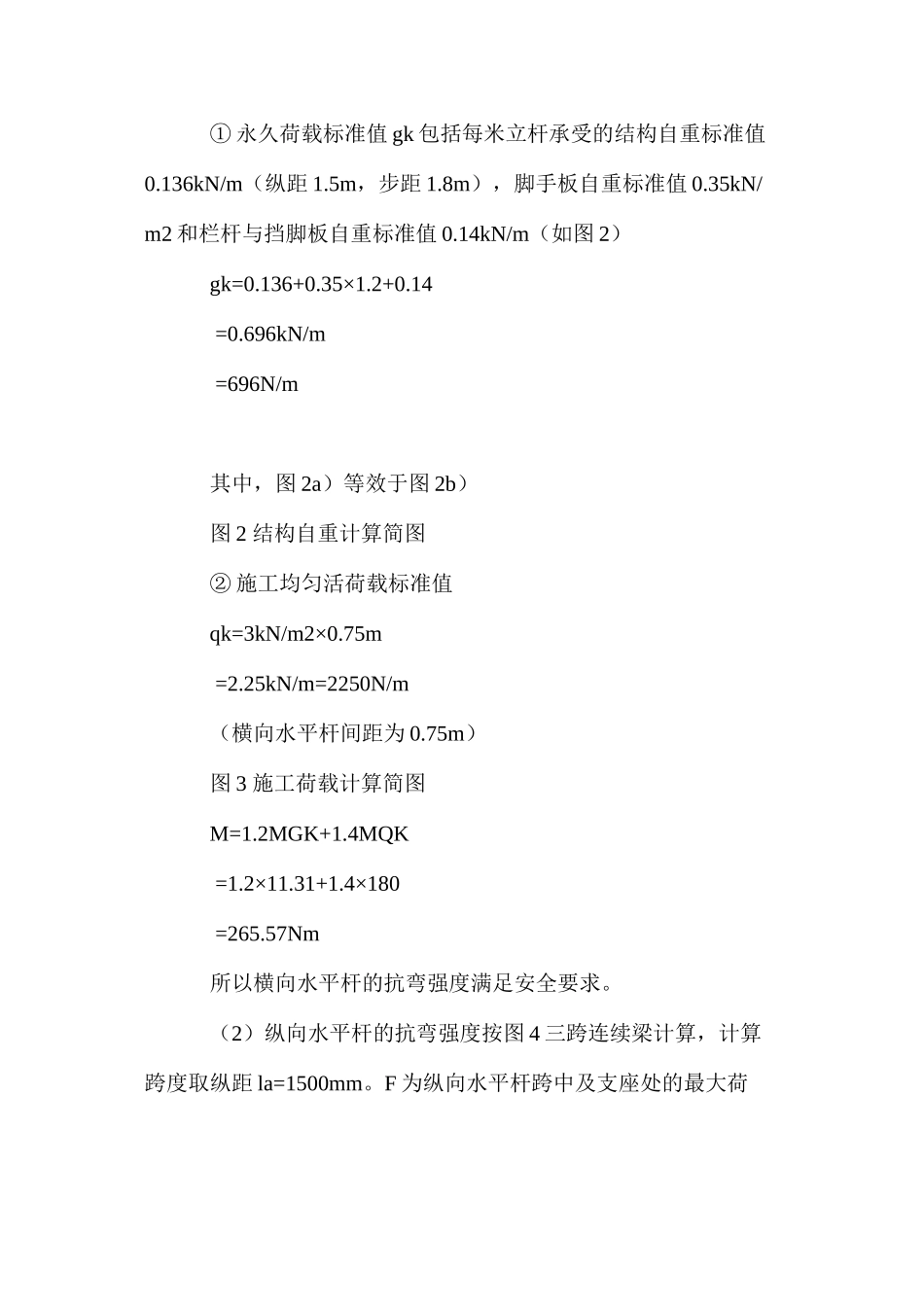

扣件式钢管脚手架设计计算实例 根据《建筑施工安全检查标准》（JGJ59-99）对外脚手架的规定；提出应该逐步淘汰竹脚手架，推广扣件式钢管脚手架。《建筑施工扣件式钢管脚手架安全技术规程》（JGJ130-2001）对扣件式钢管脚手架的设计原则和计算方法都作出了规定。笔者以该法律规范为依据，系统地对扣件式钢管脚手架的设计计算作如下阐述。 一、横向、纵向水平杆计算 1．横向、纵向水平杆的抗弯强度按下式计算： σ=M/W≤f 式中 M—弯矩设计值，按 M=1.2MGK+1.4MQK 计算，MGK为脚手板自重标准值产生的弯矩，MQK 为施工荷载标准值产生的弯矩。 W—截面模量，查表 φ48×3.5mm 钢管 W=5.08cm3 f—钢材的抗弯强度计算值，f=205N/mm2 （1）横向水平杆的抗弯强度 计算横向水平杆的内力时按简支梁计算如图 1，计算跨度取立杆的横距 l0=80mm，脚手架横向水平杆的构造计算外伸长度a1=300mm，a2=100mm。 图 1 横向水平杆计算简图 ① 永久荷载标准值 gk 包括每米立杆承受的结构自重标准值0.136kN/m（纵距 1.5m，步距 1.8m），脚手板自重标准值 0.35kN/m2 和栏杆与挡脚板自重标准值 0.14kN/m（如图 2） gk=0.136+0.35×1.2+0.14 =0.696kN/m =696N/m 其中，图 2a）等效于图 2b） 图 2 结构自重计算简图 ② 施工均匀活荷载标准值 qk=3kN/m2×0.75m =2.25kN/m=2250N/m （横向水平杆间距为 0.75m） 图 3 施工荷载计算简图 M=1.2MGK+1.4MQK =1.2×11.31+1.4×180 =265.57Nm 所以横向水平杆的抗弯强度满足安全要求。 （2）纵向水平杆的抗弯强度按图 4 三跨连续梁计算，计算跨度取纵距 la=1500mm。F 为纵向水平杆跨中及支座处的最大荷载，分别按静载 P 和活载 Q 进行计算，图 4 中作用支座上的 F 力在弯距计算时可以不用考虑。 图 4 纵向水平杆计算简图 ① 考虑静载情况： 按图 5 静载布置情况考虑跨中和支座最大弯矩。 图 5 静载状况下计算简图 M1=0.175Pla MB=MC=-0.15Pla ② 考虑活载情况： Q=1/2qkl0=1/2×2250×0.8=900N 按图 6、7 两种活载最不利位置考试跨中最大弯矩。 图 6 活载最不利状况计算简图之（1） 图 7 活载最不利状况计算简图之（2） M1=0.213Qla 按图 8、9 两种活载是最不利位置考虑支座最大弯矩。 图 8 活载最不利状况计算支座弯矩之（1） 图 9 活载最不利状况计算支座弯矩之（2） MB=MC=-0.175Qla 根据以上情况分析，可知图 5 与图 6（...
