挡土墙施工方案与技术措施

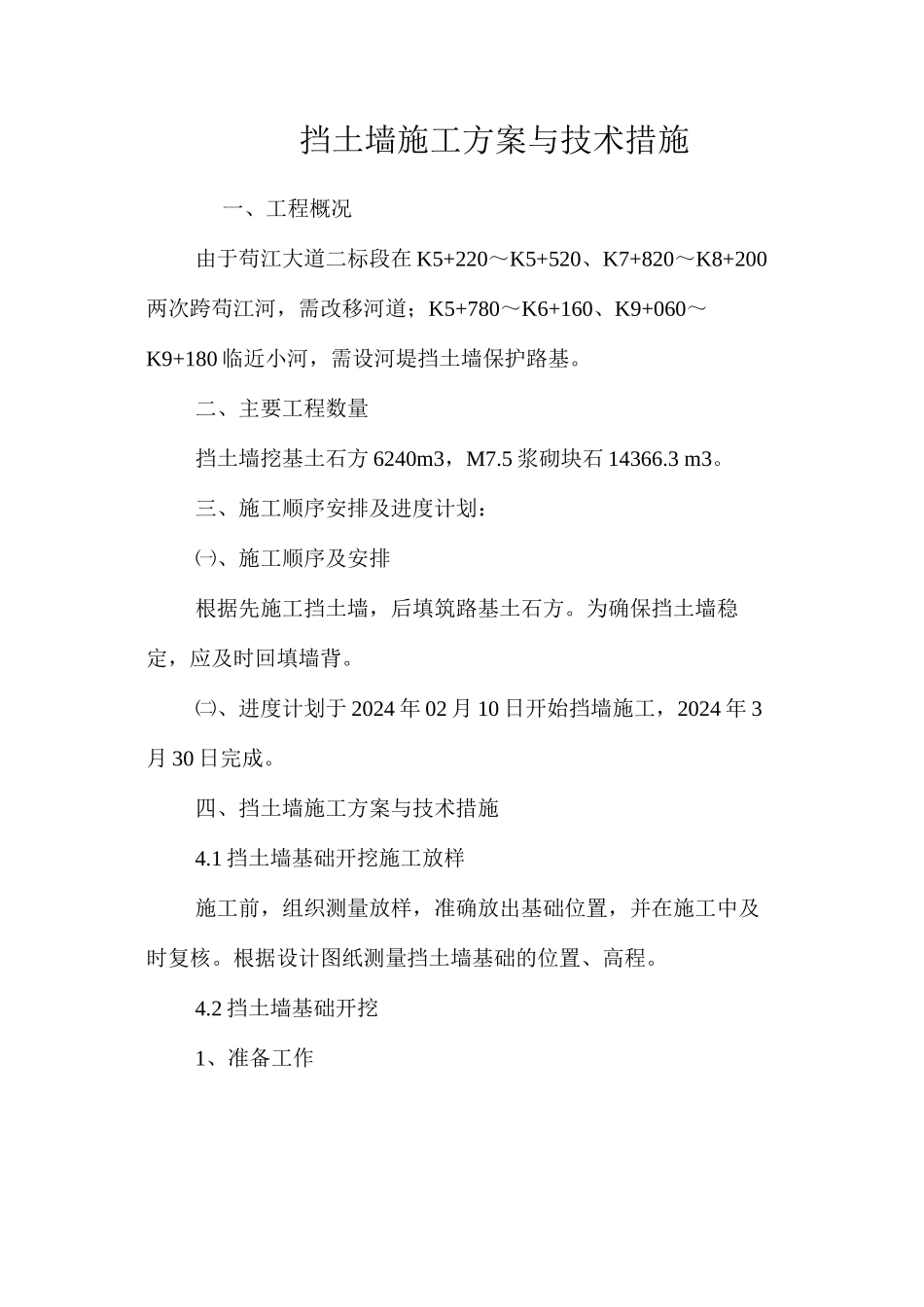

挡土墙施工方案与技术措施 一、工程概况 由于苟江大道二标段在 K5+220～K5+520、K7+820～K8+200两次跨苟江河，需改移河道；K5+780～K6+160、K9+060～K9+180 临近小河，需设河堤挡土墙保护路基。 二、主要工程数量 挡土墙挖基土石方 6240m3，M7.5 浆砌块石 14366.3 m3。 三、施工顺序安排及进度计划： ㈠、施工顺序及安排 根据先施工挡土墙，后填筑路基土石方。为确保挡土墙稳定，应及时回填墙背。 ㈡、进度计划于 2024 年 02 月 10 日开始挡墙施工，2024 年 3月 30 日完成。 四、挡土墙施工方案与技术措施 4.1 挡土墙基础开挖施工放样 施工前，组织测量放样，准确放出基础位置，并在施工中及时复核。根据设计图纸测量挡土墙基础的位置、高程。 4.2 挡土墙基础开挖 1、准备工作 （1）对开挖区域进行详细的物探和人工开挖探沟，调查地下管线和构筑物的详细情况，绘制地下管线平面图和纵断面图，根据实际情况制定妥善的地下管线保护和迁移方案。 （2）做好建筑物的标准轴线桩、标准水平桩，用白灰洒出开挖线，必须经过检验合格，办理验收手续。 （3）若设计基础底面低于地下水位，要提前实行降水措施，把地下水位降至低于沟槽底面 0.5m 以下。然后再开挖。 （4）夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应根据需要安装照明设施，在危险地段应设置明显标志。 2、工艺流程 3、操作方法 基坑用机械开挖，人工清基；开挖时严格根据设计和施工法律规范要求放坡开挖。土质基坑做好排水处理，基底在监理工程师验收达到设计要求后，进行基础的施工。施工前应做好地面排水工作，在松软地层或坡积层地段，基坑不宜全段开挖，以免在挡土墙完工以前发生土体坍塌，而应采纳跳槽开挖，分段砌筑的办法施工。开挖成型的基坑如遇雨天，在坑内设排水沟，集水井疏干积水，保证基底无浸泡。 4、注意事项 挡土墙基础地基承载力不得低于 500KPa，开挖到设计标高后必须报监理工程师验收，合格后方可进行下一工序施工。地基承载力不足时，应通知业主、监理、地勘、设计单位现场确定处理方案。 挡土墙基础埋置深度不小于 1 米，施工中加强基坑边坡监测，发现危险情况及时处理。 4.3 挡土墙基础及墙身砌筑 清理洁净基坑，基底验收合格后，应及时进行封底施工。测量放样定出基础的边线，即可进行基础砌筑。砌筑采纳 M7.5 浆砌块石，M10 砂浆勾缝。石料采纳石质一致，不易风化，无裂缝，抗压强度不小于 30Mpa...
