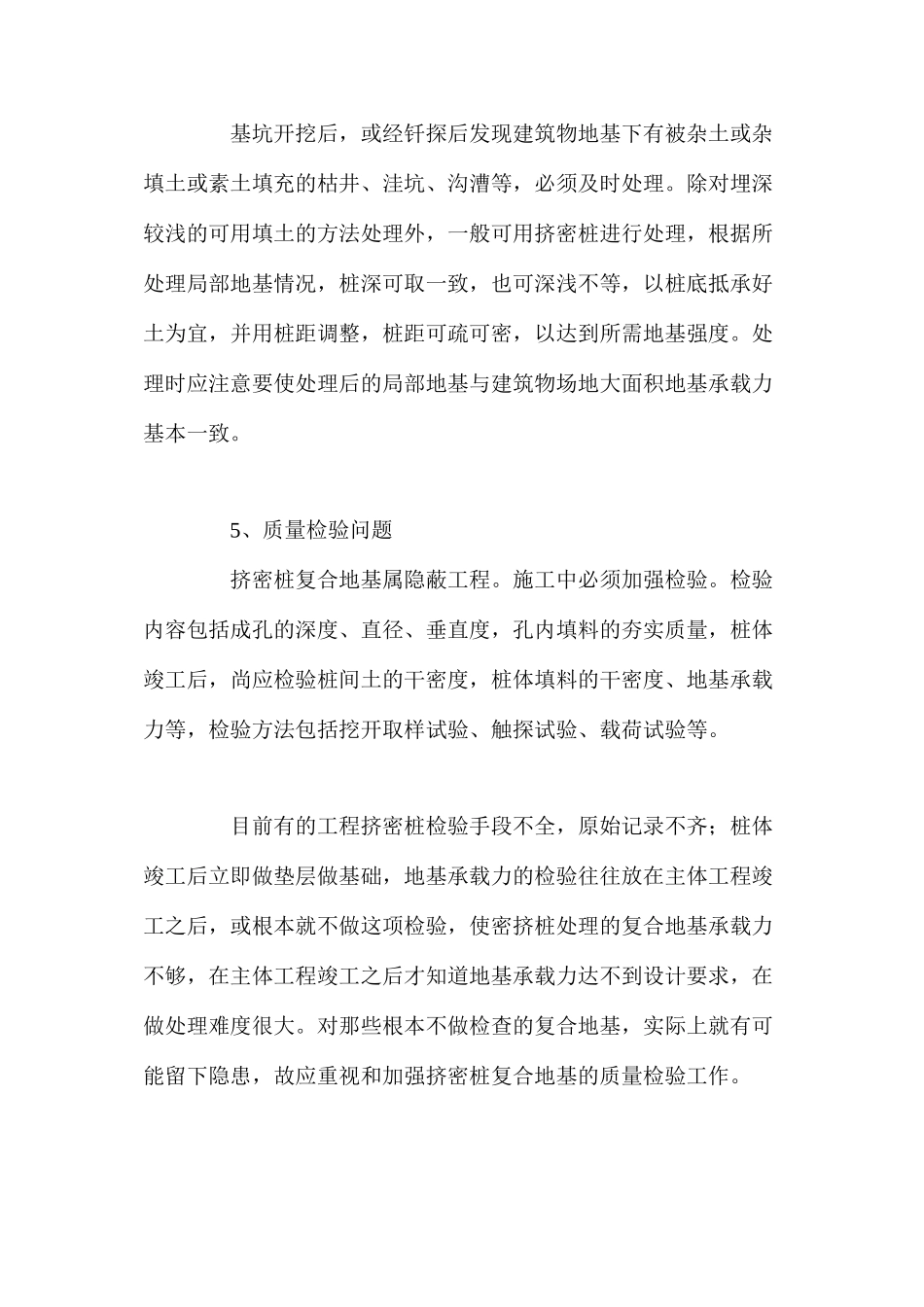

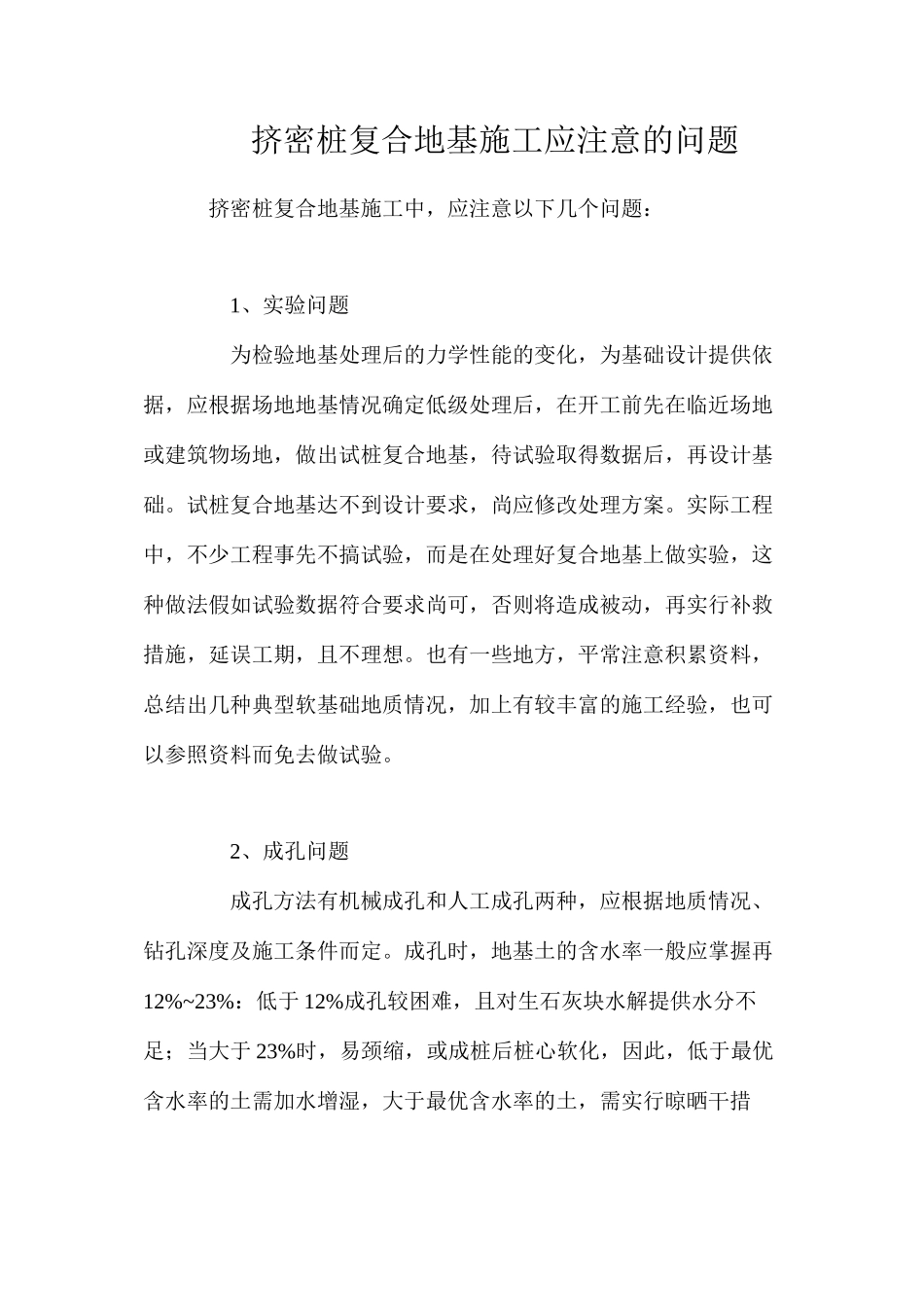

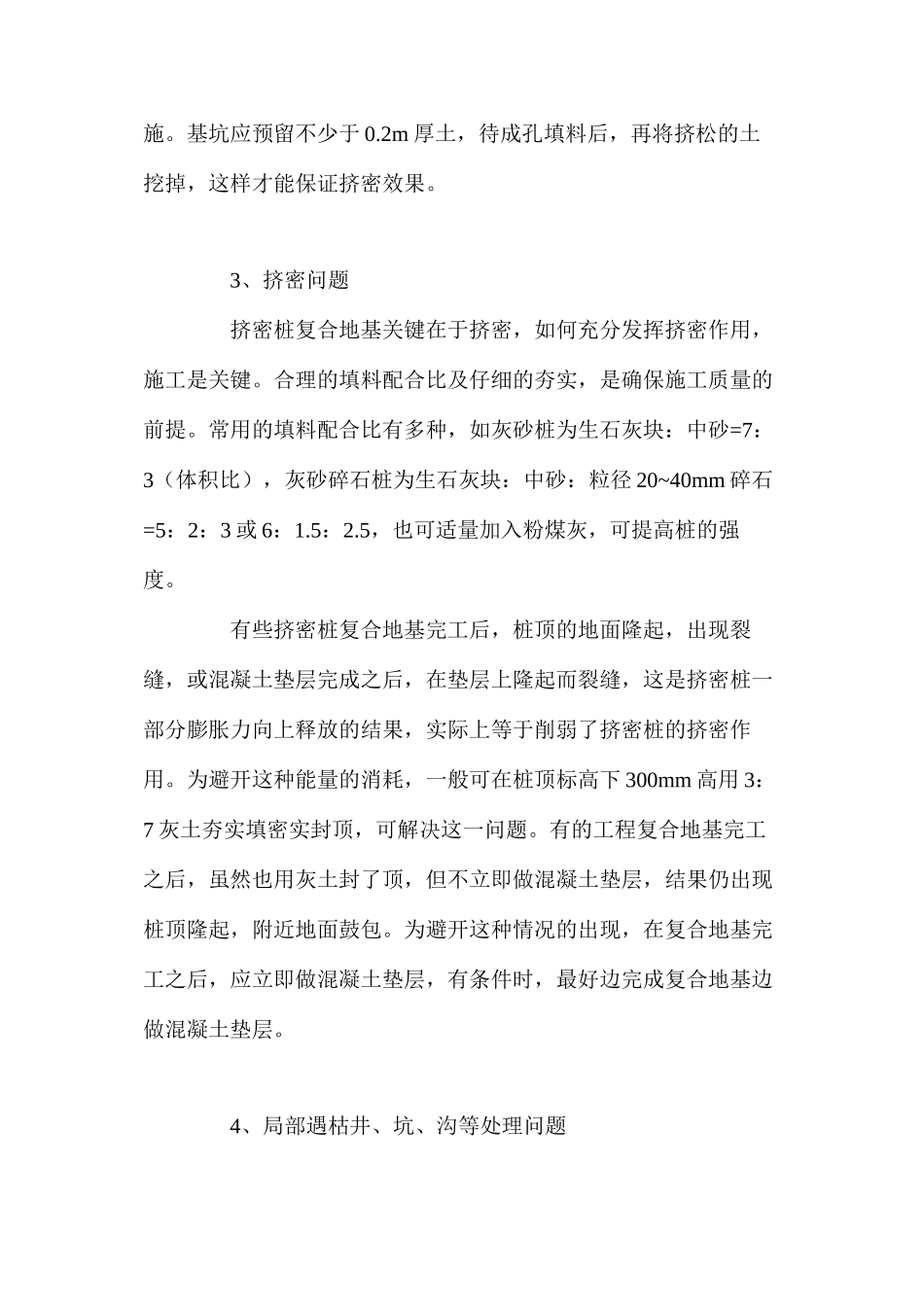

挤密桩复合地基施工应注意的问题 挤密桩复合地基施工中，应注意以下几个问题： 1、实验问题 为检验地基处理后的力学性能的变化，为基础设计提供依据，应根据场地地基情况确定低级处理后，在开工前先在临近场地或建筑物场地，做出试桩复合地基，待试验取得数据后，再设计基础。试桩复合地基达不到设计要求，尚应修改处理方案。实际工程中，不少工程事先不搞试验，而是在处理好复合地基上做实验，这种做法假如试验数据符合要求尚可，否则将造成被动，再实行补救措施，延误工期，且不理想。也有一些地方，平常注意积累资料，总结出几种典型软基础地质情况，加上有较丰富的施工经验，也可以参照资料而免去做试验。 2、成孔问题 成孔方法有机械成孔和人工成孔两种，应根据地质情况、钻孔深度及施工条件而定。成孔时，地基土的含水率一般应掌握再12%~23%：低于 12%成孔较困难，且对生石灰块水解提供水分不足；当大于 23%时，易颈缩，或成桩后桩心软化，因此，低于最优含水率的土需加水增湿，大于最优含水率的土，需实行晾晒干措施。基坑应预留不少于 0.2m 厚土，待成孔填料后，再将挤松的土挖掉，这样才能保证挤密效果。 3、挤密问题 挤密桩复合地基关键在于挤密，如何充分发挥挤密作用，施工是关键。合理的填料配合比及仔细的夯实，是确保施工质量的前提。常用的填料配合比有多种，如灰砂桩为生石灰块：中砂=7：3（体积比），灰砂碎石桩为生石灰块：中砂：粒径 20~40mm 碎石=5：2：3 或 6：1.5：2.5，也可适量加入粉煤灰，可提高桩的强度。 有些挤密桩复合地基完工后，桩顶的地面隆起，出现裂缝，或混凝土垫层完成之后，在垫层上隆起而裂缝，这是挤密桩一部分膨胀力向上释放的结果，实际上等于削弱了挤密桩的挤密作用。为避开这种能量的消耗，一般可在桩顶标高下 300mm 高用 3：7 灰土夯实填密实封顶，可解决这一问题。有的工程复合地基完工之后，虽然也用灰土封了顶，但不立即做混凝土垫层，结果仍出现桩顶隆起，附近地面鼓包。为避开这种情况的出现，在复合地基完工之后，应立即做混凝土垫层，有条件时，最好边完成复合地基边做混凝土垫层。 4、局部遇枯井、坑、沟等处理问题 基坑开挖后，或经钎探后发现建筑物地基下有被杂土或杂填土或素土填充的枯井、洼坑、沟漕等，必须及时处理。除对埋深较浅的可用填土的方法处理外，一般可用挤密桩进行处理，根据所处理局部地基情况，桩深可取一致，也可深浅不等，以桩底抵承好土为宜，并...
