探析桥梁混凝土裂缝的原因VIP专享

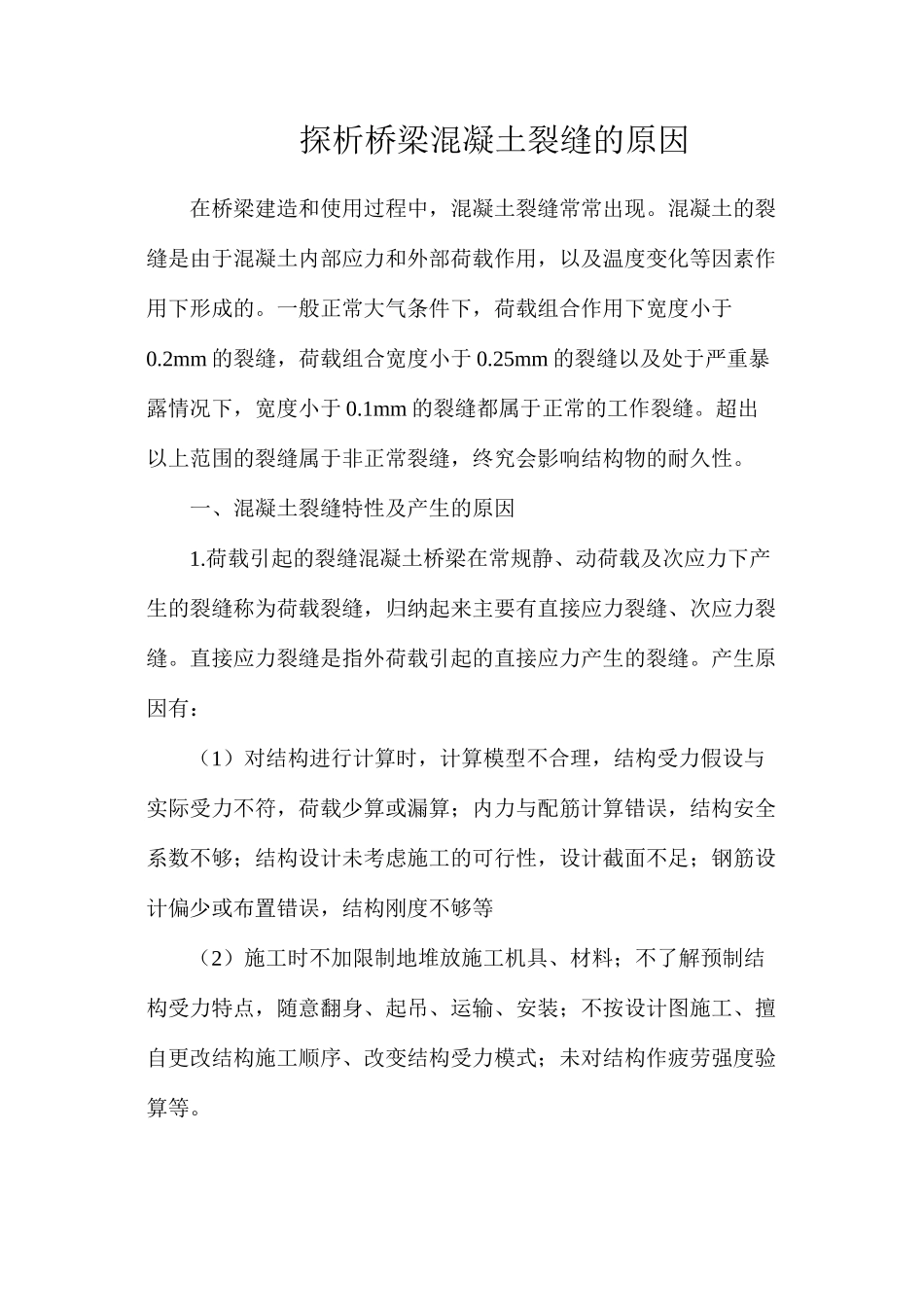

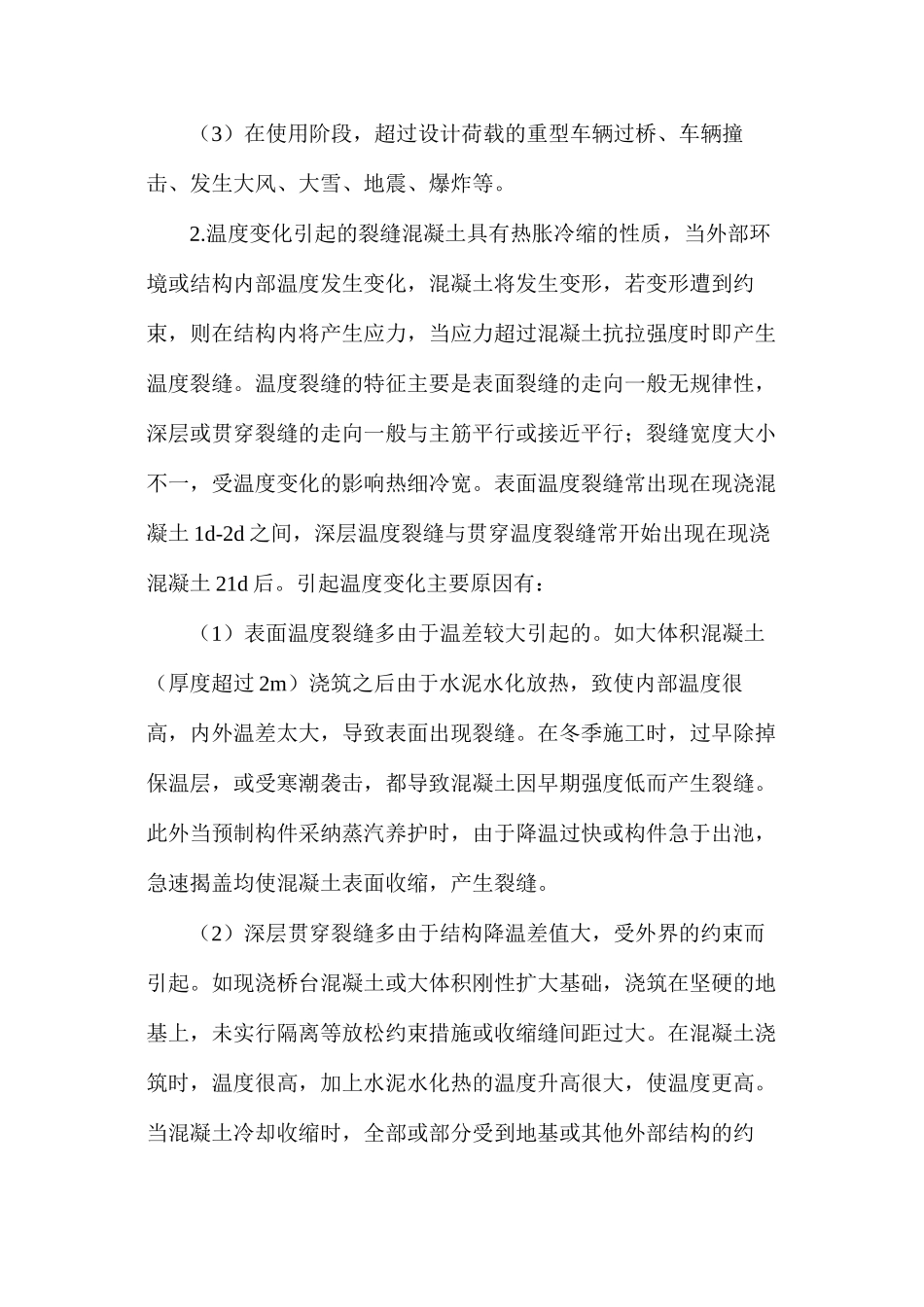

探析桥梁混凝土裂缝的原因在桥梁建造和使用过程中，混凝土裂缝常常出现。混凝土的裂缝是由于混凝土内部应力和外部荷载作用，以及温度变化等因素作用下形成的。一般正常大气条件下，荷载组合作用下宽度小于0.2mm 的裂缝，荷载组合宽度小于 0.25mm 的裂缝以及处于严重暴露情况下，宽度小于 0.1mm 的裂缝都属于正常的工作裂缝。超出以上范围的裂缝属于非正常裂缝，终究会影响结构物的耐久性。一、混凝土裂缝特性及产生的原因1.荷载引起的裂缝混凝土桥梁在常规静、动荷载及次应力下产生的裂缝称为荷载裂缝，归纳起来主要有直接应力裂缝、次应力裂缝。直接应力裂缝是指外荷载引起的直接应力产生的裂缝。产生原因有：（1）对结构进行计算时，计算模型不合理，结构受力假设与实际受力不符，荷载少算或漏算；内力与配筋计算错误，结构安全系数不够；结构设计未考虑施工的可行性，设计截面不足；钢筋设计偏少或布置错误，结构刚度不够等（2）施工时不加限制地堆放施工机具、材料；不了解预制结构受力特点，随意翻身、起吊、运输、安装；不按设计图施工、擅自更改结构施工顺序、改变结构受力模式；未对结构作疲劳强度验算等。（3）在使用阶段，超过设计荷载的重型车辆过桥、车辆撞击、发生大风、大雪、地震、爆炸等。2.温度变化引起的裂缝混凝土具有热胀冷缩的性质，当外部环境或结构内部温度发生变化，混凝土将发生变形，若变形遭到约束，则在结构内将产生应力，当应力超过混凝土抗拉强度时即产生温度裂缝。温度裂缝的特征主要是表面裂缝的走向一般无规律性，深层或贯穿裂缝的走向一般与主筋平行或接近平行；裂缝宽度大小不一，受温度变化的影响热细冷宽。表面温度裂缝常出现在现浇混凝土 1d-2d 之间，深层温度裂缝与贯穿温度裂缝常开始出现在现浇混凝土 21d 后。引起温度变化主要原因有：（1）表面温度裂缝多由于温差较大引起的。如大体积混凝土（厚度超过 2m）浇筑之后由于水泥水化放热，致使内部温度很高，内外温差太大，导致表面出现裂缝。在冬季施工时，过早除掉保温层，或受寒潮袭击，都导致混凝土因早期强度低而产生裂缝。此外当预制构件采纳蒸汽养护时，由于降温过快或构件急于出池，急速揭盖均使混凝土表面收缩，产生裂缝。（2）深层贯穿裂缝多由于结构降温差值大，受外界的约束而引起。如现浇桥台混凝土或大体积刚性扩大基础，浇筑在坚硬的地基上，未实行隔离等放松约束措施或收缩缝间距过大。在混凝土浇筑时，温度很高，加上水泥水化热...
