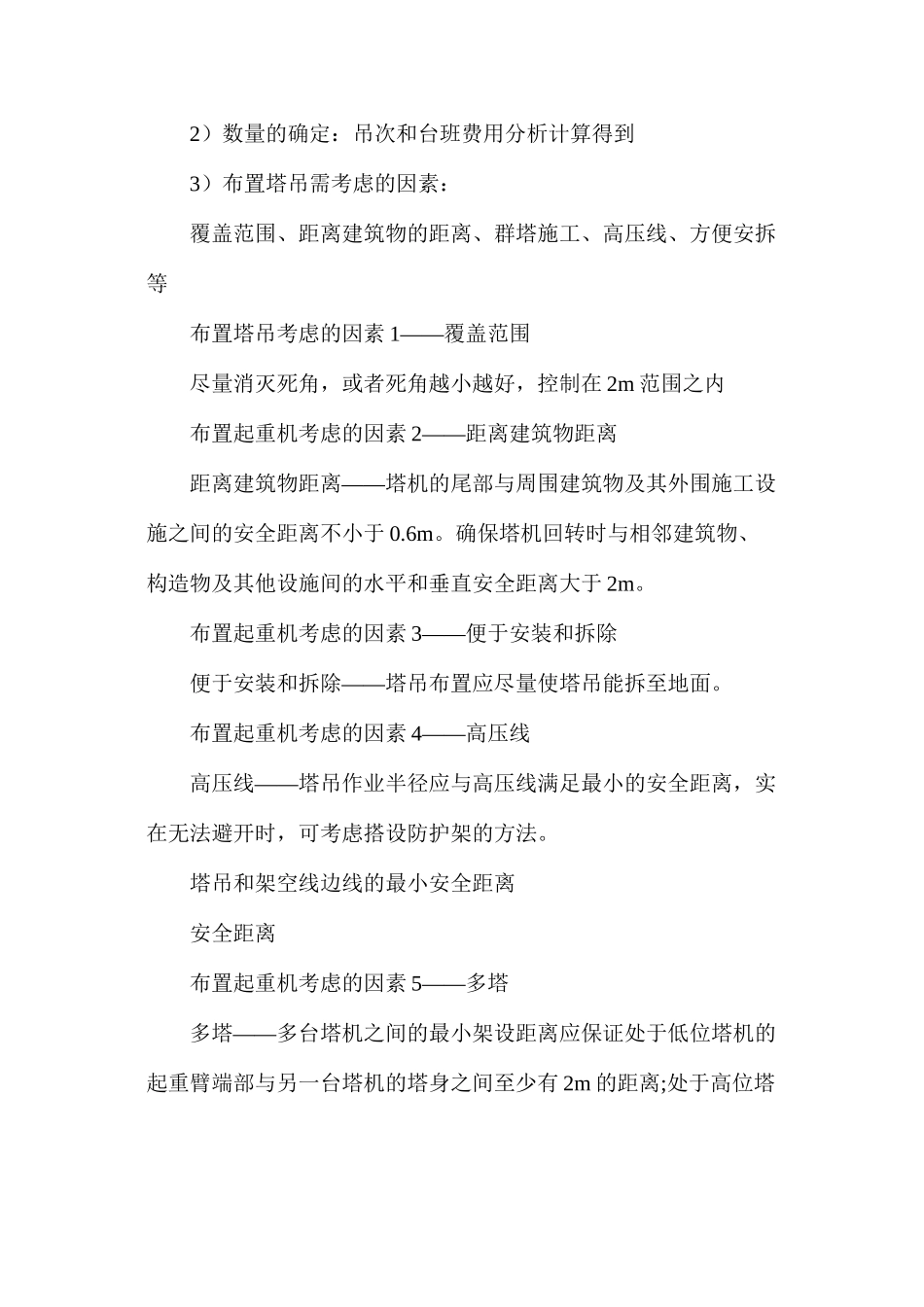

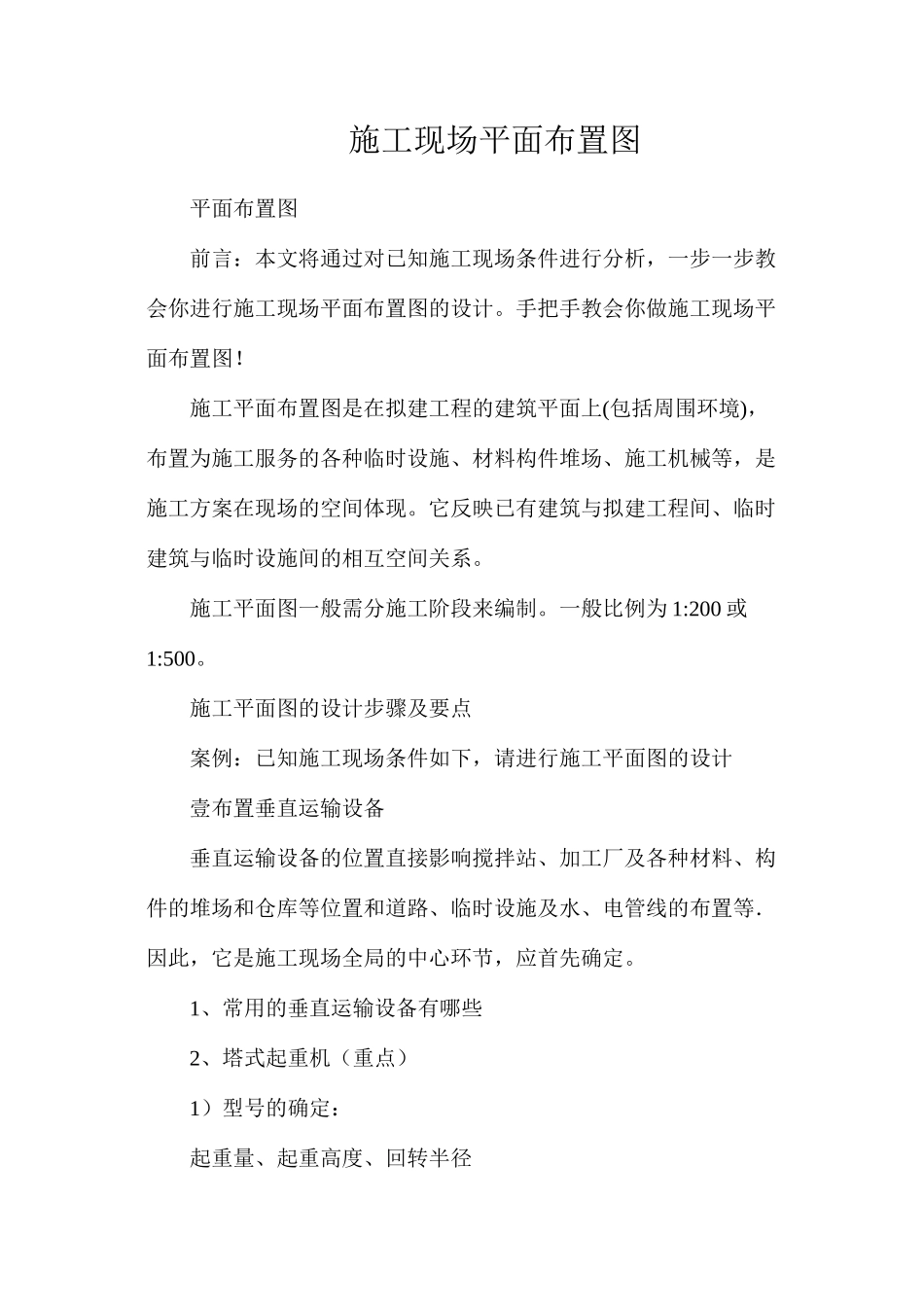

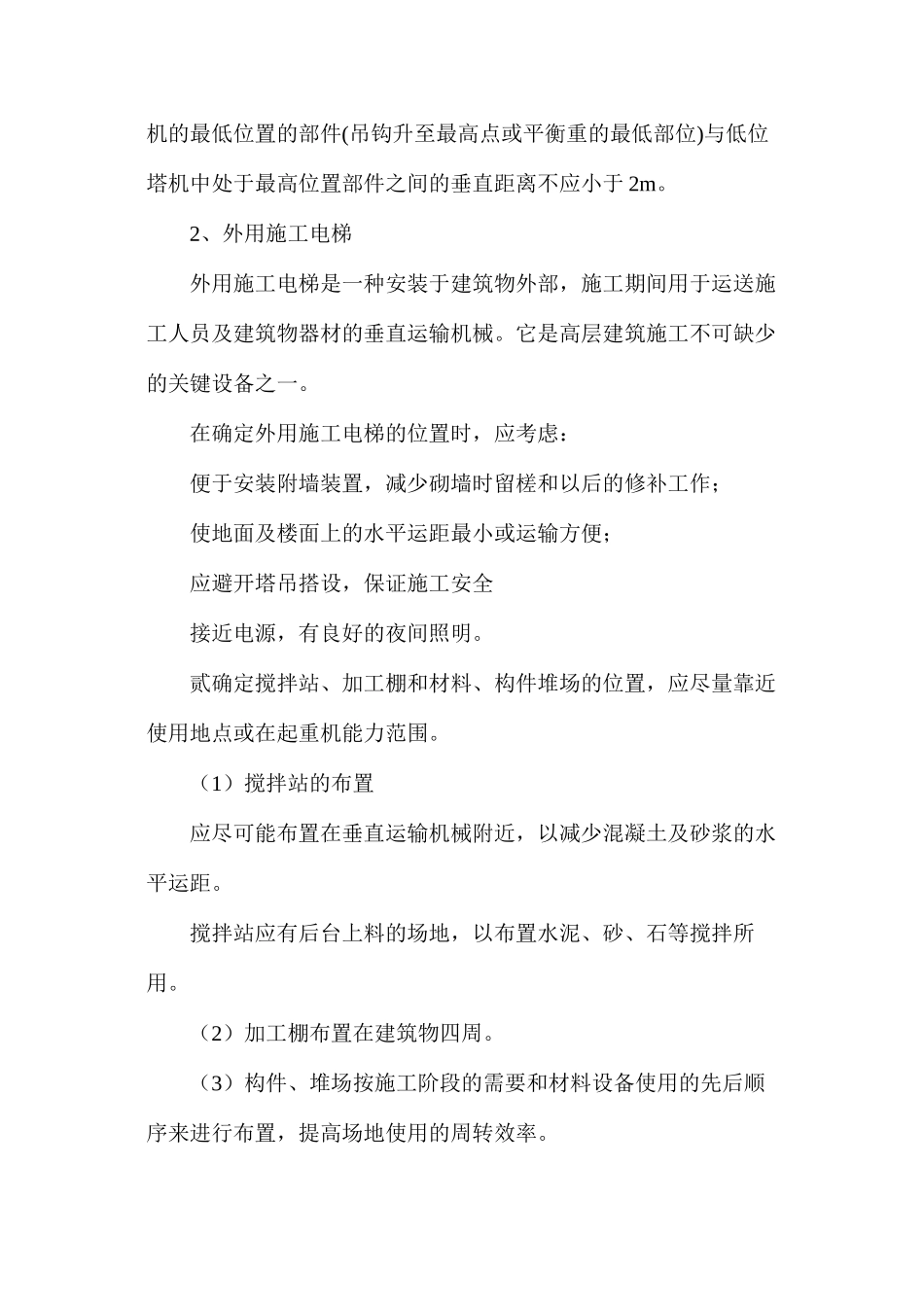

施工现场平面布置图平面布置图前言：本文将通过对已知施工现场条件进行分析，一步一步教会你进行施工现场平面布置图的设计。手把手教会你做施工现场平面布置图！施工平面布置图是在拟建工程的建筑平面上(包括周围环境)，布置为施工服务的各种临时设施、材料构件堆场、施工机械等，是施工方案在现场的空间体现。它反映已有建筑与拟建工程间、临时建筑与临时设施间的相互空间关系。施工平面图一般需分施工阶段来编制。一般比例为 1:200 或1:500。施工平面图的设计步骤及要点案例：已知施工现场条件如下，请进行施工平面图的设计壹布置垂直运输设备垂直运输设备的位置直接影响搅拌站、加工厂及各种材料、构件的堆场和仓库等位置和道路、临时设施及水、电管线的布置等．因此，它是施工现场全局的中心环节，应首先确定。1、常用的垂直运输设备有哪些2、塔式起重机（重点）1）型号的确定：起重量、起重高度、回转半径2）数量的确定：吊次和台班费用分析计算得到3）布置塔吊需考虑的因素：覆盖范围、距离建筑物的距离、群塔施工、高压线、方便安拆等布置塔吊考虑的因素 1——覆盖范围尽量消灭死角，或者死角越小越好，控制在 2m 范围之内布置起重机考虑的因素 2——距离建筑物距离——距离建筑物距离塔机的尾部与周围建筑物及其外围施工设施之间的安全距离不小于 0.6m。确保塔机回转时与相邻建筑物、构造物及其他设施间的水平和垂直安全距离大于 2m。布置起重机考虑的因素 3——便于安装和拆除——便于安装和拆除塔吊布置应尽量使塔吊能拆至地面。布置起重机考虑的因素 4——高压线——高压线塔吊作业半径应与高压线满足最小的安全距离，实在无法避开时，可考虑搭设防护架的方法。塔吊和架空线边线的最小安全距离安全距离布置起重机考虑的因素 5——多塔——多塔多台塔机之间的最小架设距离应保证处于低位塔机的起重臂端部与另一台塔机的塔身之间至少有 2m 的距离;处于高位塔机的最低位置的部件(吊钩升至最高点或平衡重的最低部位)与低位塔机中处于最高位置部件之间的垂直距离不应小于 2m。2、外用施工电梯外用施工电梯是一种安装于建筑物外部，施工期间用于运送施工人员及建筑物器材的垂直运输机械。它是高层建筑施工不可缺少的关键设备之一。在确定外用施工电梯的位置时，应考虑：便于安装附墙装置，减少砌墙时留槎和以后的修补工作；使地面及楼面上的水平运距最小或运输方便；应避开塔吊搭设，保证施工安全接近电源，有良好的夜间照明。...
