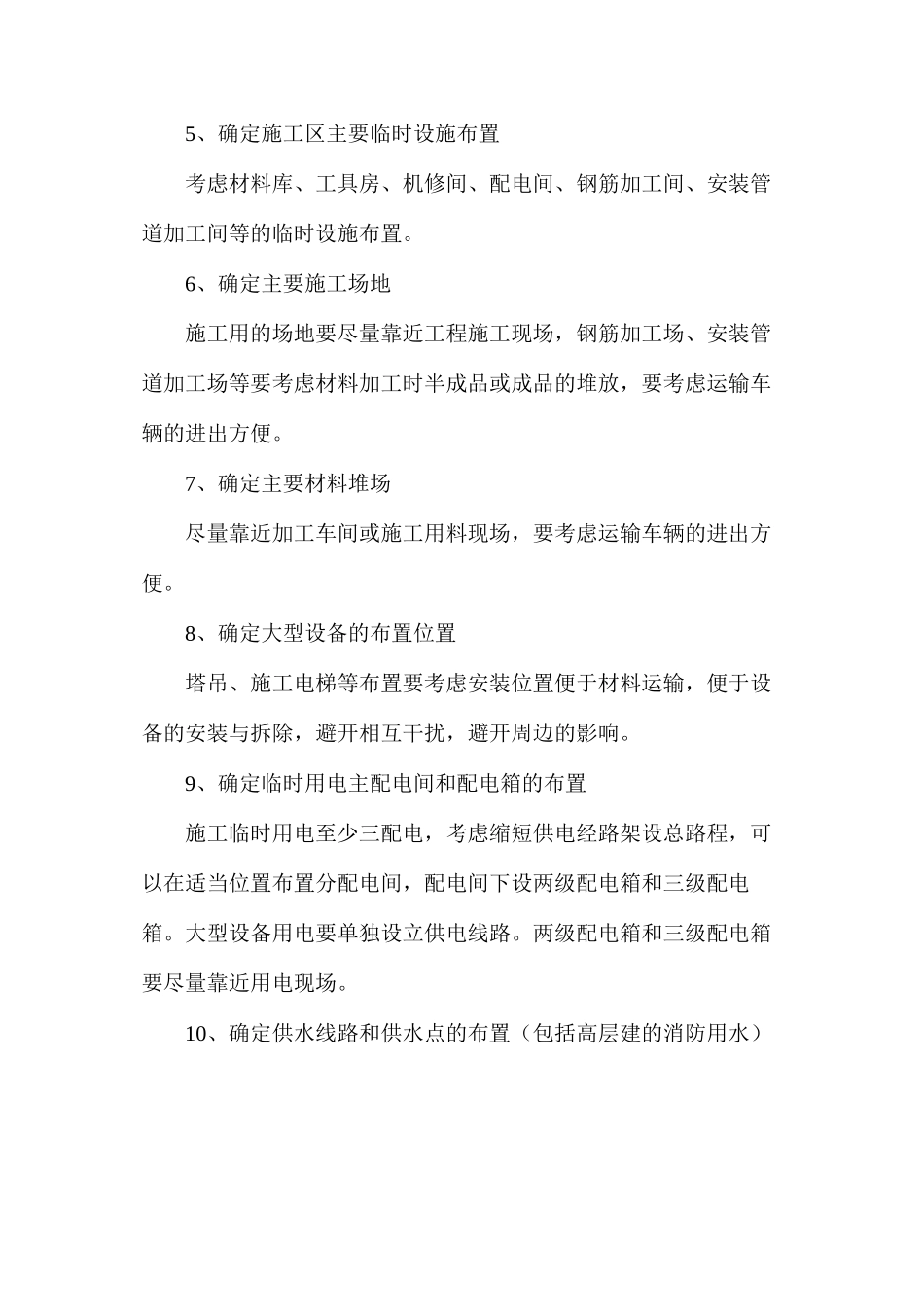

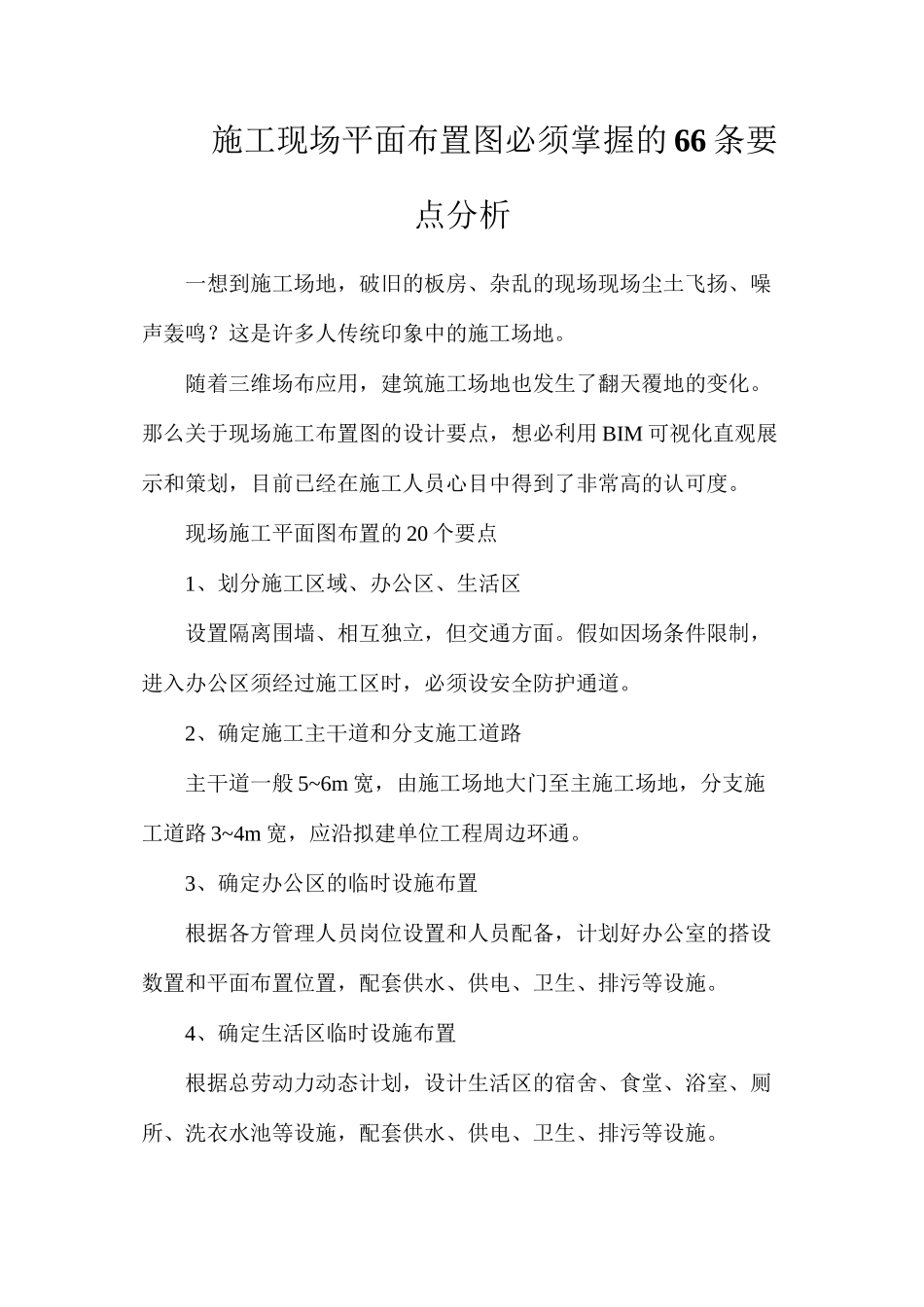

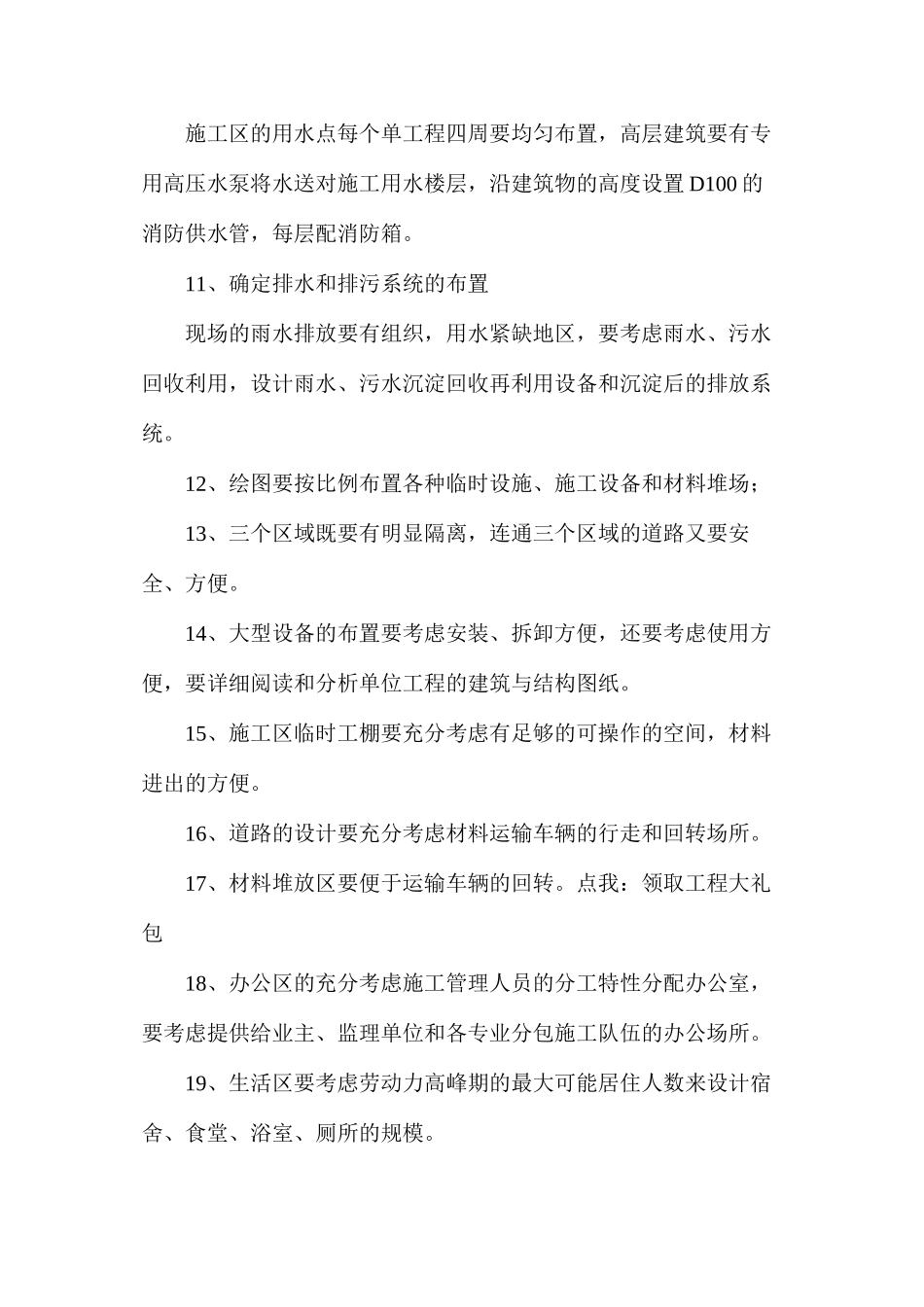

施工现场平面布置图必须掌握的 66 条要点分析一想到施工场地，破旧的板房、杂乱的现场现场尘土飞扬、噪声轰鸣？这是许多人传统印象中的施工场地。随着三维场布应用，建筑施工场地也发生了翻天覆地的变化。那么关于现场施工布置图的设计要点，想必利用 BIM 可视化直观展示和策划，目前已经在施工人员心目中得到了非常高的认可度。现场施工平面图布置的 20 个要点1、划分施工区域、办公区、生活区设置隔离围墙、相互独立，但交通方面。假如因场条件限制，进入办公区须经过施工区时，必须设安全防护通道。2、确定施工主干道和分支施工道路主干道一般 5~6m 宽，由施工场地大门至主施工场地，分支施工道路 3~4m 宽，应沿拟建单位工程周边环通。3、确定办公区的临时设施布置根据各方管理人员岗位设置和人员配备，计划好办公室的搭设数置和平面布置位置，配套供水、供电、卫生、排污等设施。4、确定生活区临时设施布置根据总劳动力动态计划，设计生活区的宿舍、食堂、浴室、厕所、洗衣水池等设施，配套供水、供电、卫生、排污等设施。5、确定施工区主要临时设施布置考虑材料库、工具房、机修间、配电间、钢筋加工间、安装管道加工间等的临时设施布置。6、确定主要施工场地施工用的场地要尽量靠近工程施工现场，钢筋加工场、安装管道加工场等要考虑材料加工时半成品或成品的堆放，要考虑运输车辆的进出方便。7、确定主要材料堆场尽量靠近加工车间或施工用料现场，要考虑运输车辆的进出方便。8、确定大型设备的布置位置塔吊、施工电梯等布置要考虑安装位置便于材料运输，便于设备的安装与拆除，避开相互干扰，避开周边的影响。9、确定临时用电主配电间和配电箱的布置施工临时用电至少三配电，考虑缩短供电经路架设总路程，可以在适当位置布置分配电间，配电间下设两级配电箱和三级配电箱。大型设备用电要单独设立供电线路。两级配电箱和三级配电箱要尽量靠近用电现场。10、确定供水线路和供水点的布置（包括高层建的消防用水）施工区的用水点每个单工程四周要均匀布置，高层建筑要有专用高压水泵将水送对施工用水楼层，沿建筑物的高度设置 D100 的消防供水管，每层配消防箱。11、确定排水和排污系统的布置现场的雨水排放要有组织，用水紧缺地区，要考虑雨水、污水回收利用，设计雨水、污水沉淀回收再利用设备和沉淀后的排放系统。12、绘图要按比例布置各种临时设施、施工设备和材料堆场；13、三个区域既要有明显隔离，连通三个区域的道路又要安...
