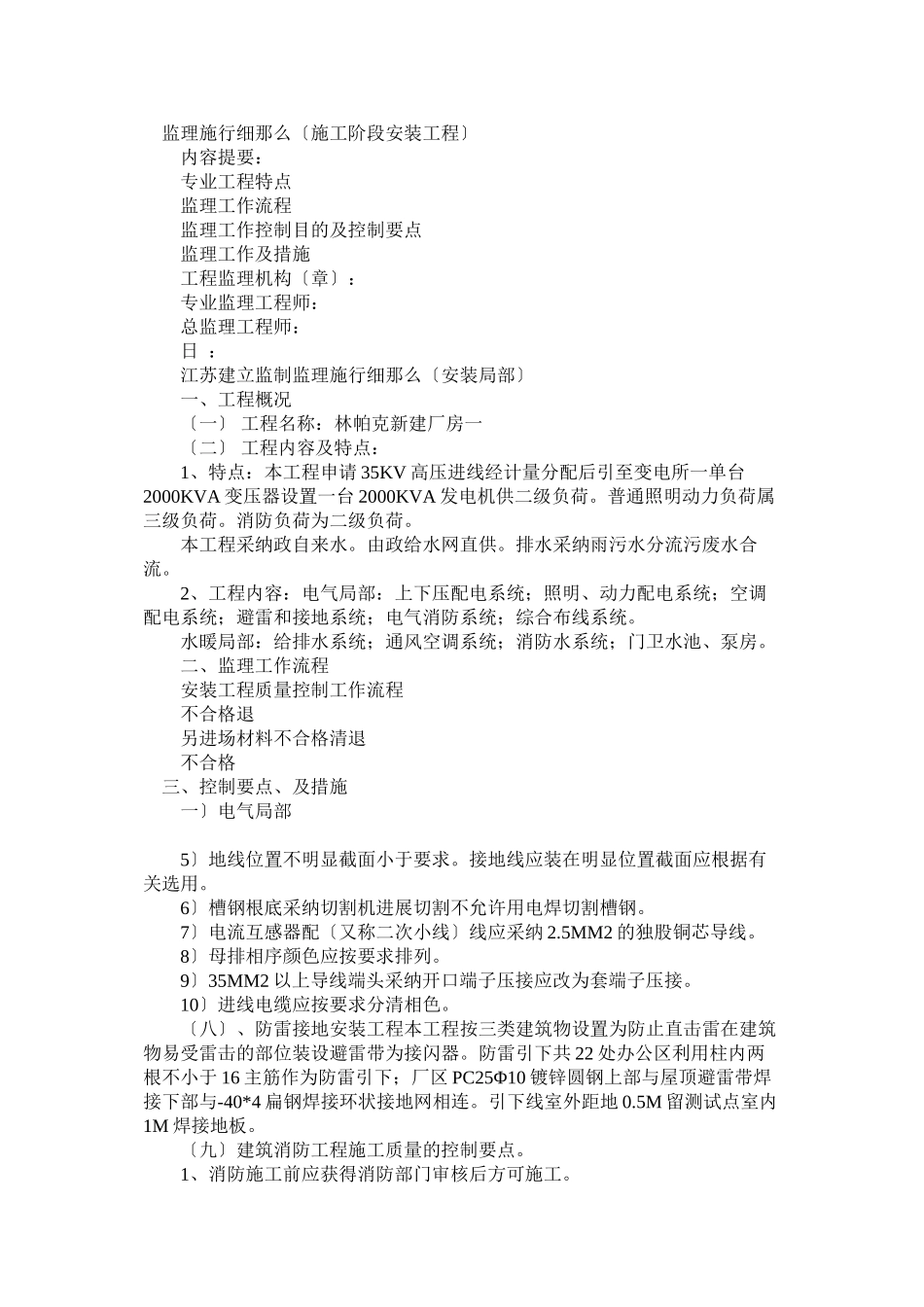

监理施行细那么〔施工阶段安装工程〕 内容提要： 专业工程特点 监理工作流程 监理工作控制目的及控制要点 监理工作及措施 工程监理机构〔章〕： 专业监理工程师： 总监理工程师： 日 ： 江苏建立监制监理施行细那么〔安装局部〕 一、工程概况 〔一〕 工程名称：林帕克新建厂房一 〔二〕 工程内容及特点： 1、特点：本工程申请 35KV 高压进线经计量分配后引至变电所一单台2000KVA 变压器设置一台 2000KVA 发电机供二级负荷。普通照明动力负荷属三级负荷。消防负荷为二级负荷。 本工程采纳政自来水。由政给水网直供。排水采纳雨污水分流污废水合流。 2、工程内容：电气局部：上下压配电系统；照明、动力配电系统；空调配电系统；避雷和接地系统；电气消防系统；综合布线系统。 水暖局部：给排水系统；通风空调系统；消防水系统；门卫水池、泵房。 二、监理工作流程 安装工程质量控制工作流程 不合格退 另进场材料不合格清退 不合格 三、控制要点、及措施 一〕电气局部 5〕地线位置不明显截面小于要求。接地线应装在明显位置截面应根据有关选用。 6〕槽钢根底采纳切割机进展切割不允许用电焊切割槽钢。 7〕电流互感器配〔又称二次小线〕线应采纳 2.5MM2 的独股铜芯导线。 8〕母排相序颜色应按要求排列。 9〕35MM2 以上导线端头采纳开口端子压接应改为套端子压接。 10〕进线电缆应按要求分清相色。 〔八〕、防雷接地安装工程本工程按三类建筑物设置为防止直击雷在建筑物易受雷击的部位装设避雷带为接闪器。防雷引下共 22 处办公区利用柱内两根不小于 16 主筋作为防雷引下；厂区 PC25Φ10 镀锌圆钢上部与屋顶避雷带焊接下部与-40*4 扁钢焊接环状接地网相连。引下线室外距地 0.5M 留测试点室内1M 焊接地板。 〔九〕建筑消防工程施工质量的控制要点。 1、消防施工前应获得消防部门审核后方可施工。 2、本工程系根据业主要求设置火灾自动装置消防控制室设在门卫火灾探测器消火栓按钮信送至消防控制室。 3、烟感、温感等探测器根据保护部位的不同分为一、二、三级；探测器分防水型和不防水型安装时必须严格按设计图要求加以区别。必须到达盒口周边无破损探测器接线正确外观无损伤污染结实可靠。并实行防尘和防潮措施。 4、消防控制设备的布置应符合以下要求： 1 〕单列布置时盘前操作间隔 不应小于 1.5M ；双列布置时盘前操作间隔不应小于 2M； 2 〕在值班人员常常工作的一面控制盘至墙的...
