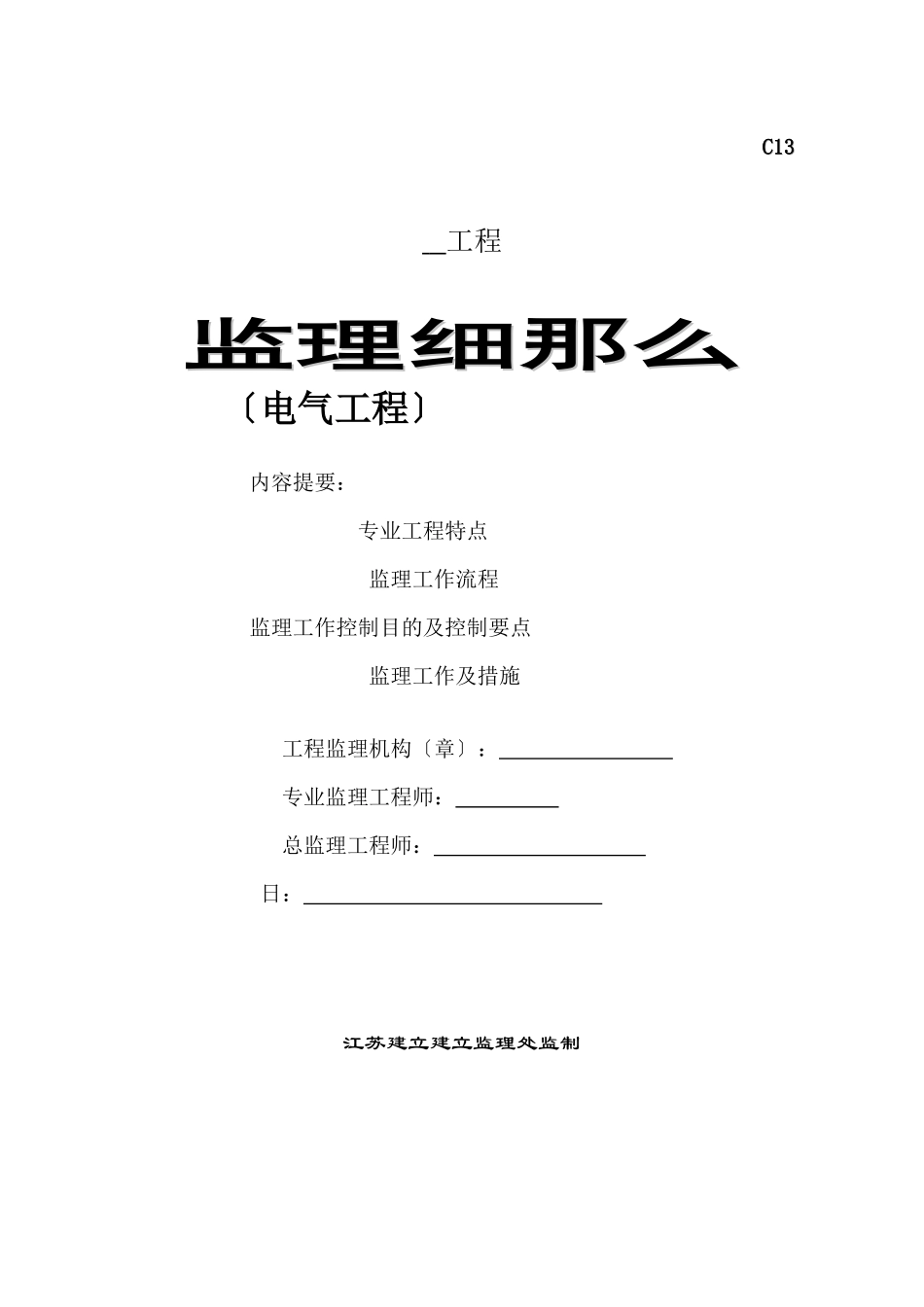

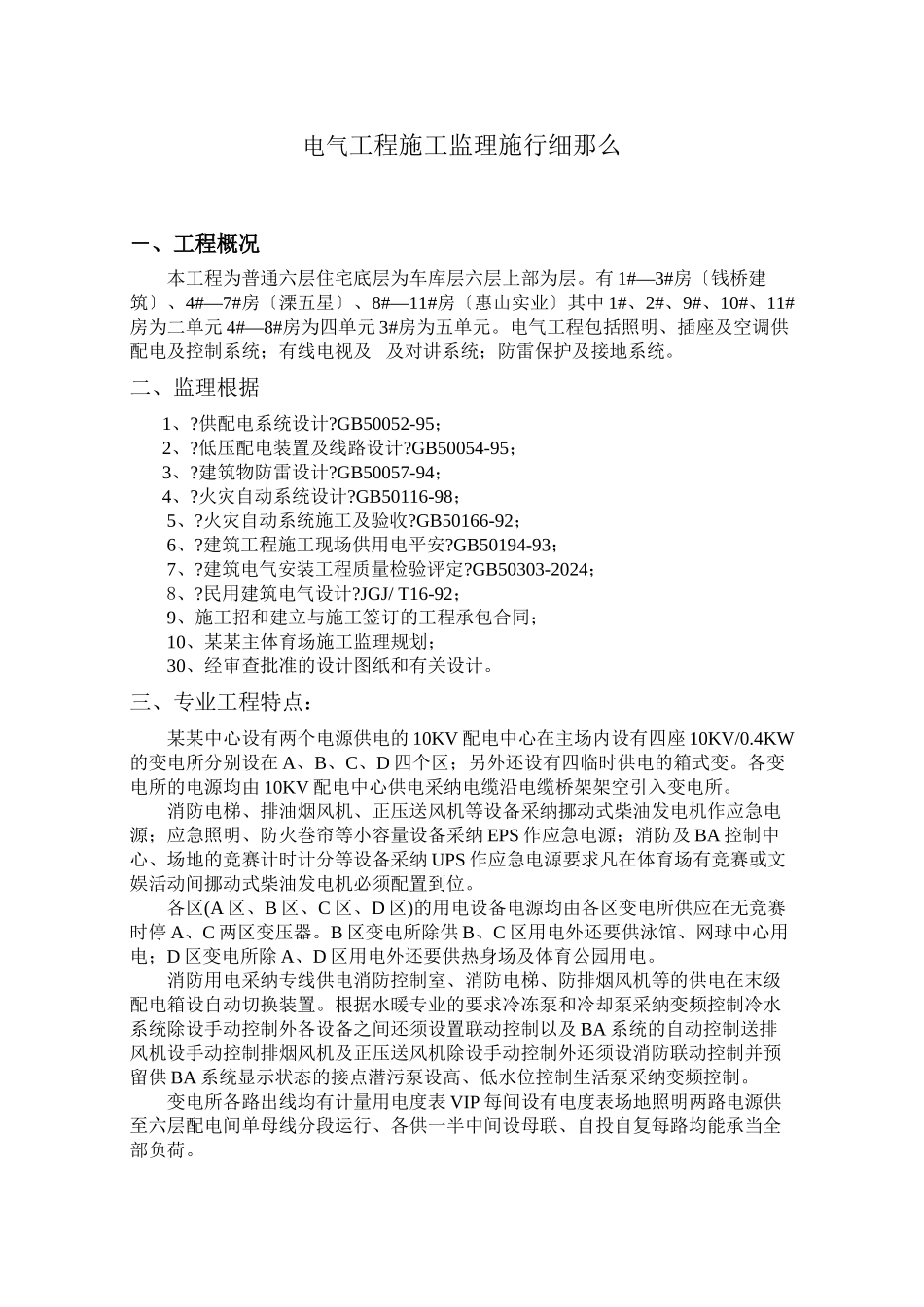

C13C13 工程监理细那么监理细那么 〔电气工程〕 内容提要： 专业工程特点监理工作流程 监理工作控制目的及控制要点 监理工作及措施 工程监理机构〔章〕： 专业监理工程师： 总监理工程师： 日： 江苏建立建立监理处监制电气工程施工监理施行细那么－、工程概况本工程为普通六层住宅底层为车库层六层上部为层。有 1#—3#房〔钱桥建筑〕、4#—7#房〔溧五星〕、8#—11#房〔惠山实业〕其中 1#、2#、9#、10#、11#房为二单元 4#—8#房为四单元 3#房为五单元。电气工程包括照明、插座及空调供配电及控制系 统；有线电视及 及对讲系统；防雷保护及接地系统。二、监理根据1、?供配电系统设计?GB50052-95；2、?低压配电装置及线路设计?GB50054-95；3、?建筑物防雷设计?GB50057-94；4、?火灾自动系统设计?GB50116-98；5、?火灾自动系统施工及验收?GB50166-92；6、?建筑工程施工现场供用电平安?GB50194-93；7、?建筑电气安装工程质量检验评定?GB50303-2024；8、?民用建筑电气设计?JGJ/ T16-92；9、施工招和建立与施工签订的工程承包合同；10、某某主体育场施工监理规划；30、经审查批准的设计图纸和有关设计。三、专业工程特点：某某中心设有两个电源供电的 10KV 配电中心在主场内设有四座 10KV/0.4KW的变电所分别设在 A、B、C、D 四个区；另外还设有四临时供电的箱式变。各变电所的电源均由 10KV 配电中心供电采纳电缆沿电缆桥架架空引入变电所。消防电梯、排油烟风机、正压送风机等设备采纳挪动式柴油发电机作应急电源；应急照明、防火巻帘等小容量设备采纳 EPS 作应急电源；消防及 BA 控制中心、场地的竞赛计时计分等设备采纳 UPS 作应急电源要求凡在体育场有竞赛或文娱活动间挪动式柴油发电机必须配置到位。各区(A 区、B 区、C 区、D 区)的用电设备电源均由各区变电所供应在无竞赛时停 A、C 两区变压器。B 区变电所除供 B、C 区用电外还要供泳馆、网球中心用电；D 区变电所除 A、D 区用电外还要供热身场及体育公园用电。消防用电采纳专线供电消防控制室、消防电梯、防排烟风机等的供电在末级配电箱设自动切换装置。根据水暖专业的要求冷冻泵和冷却泵采纳变频控制冷水系统除设手动控制外各设备之间还须设置联动控制以及 BA 系统的自动控制送排风机设手动控制排烟风机及正压送风机除设手动控制外还须设消防联动控制并预留供 BA 系统显示状态的接点潜污泵设高、低水位控制生活泵采纳变频控制。变电所各路出线...
