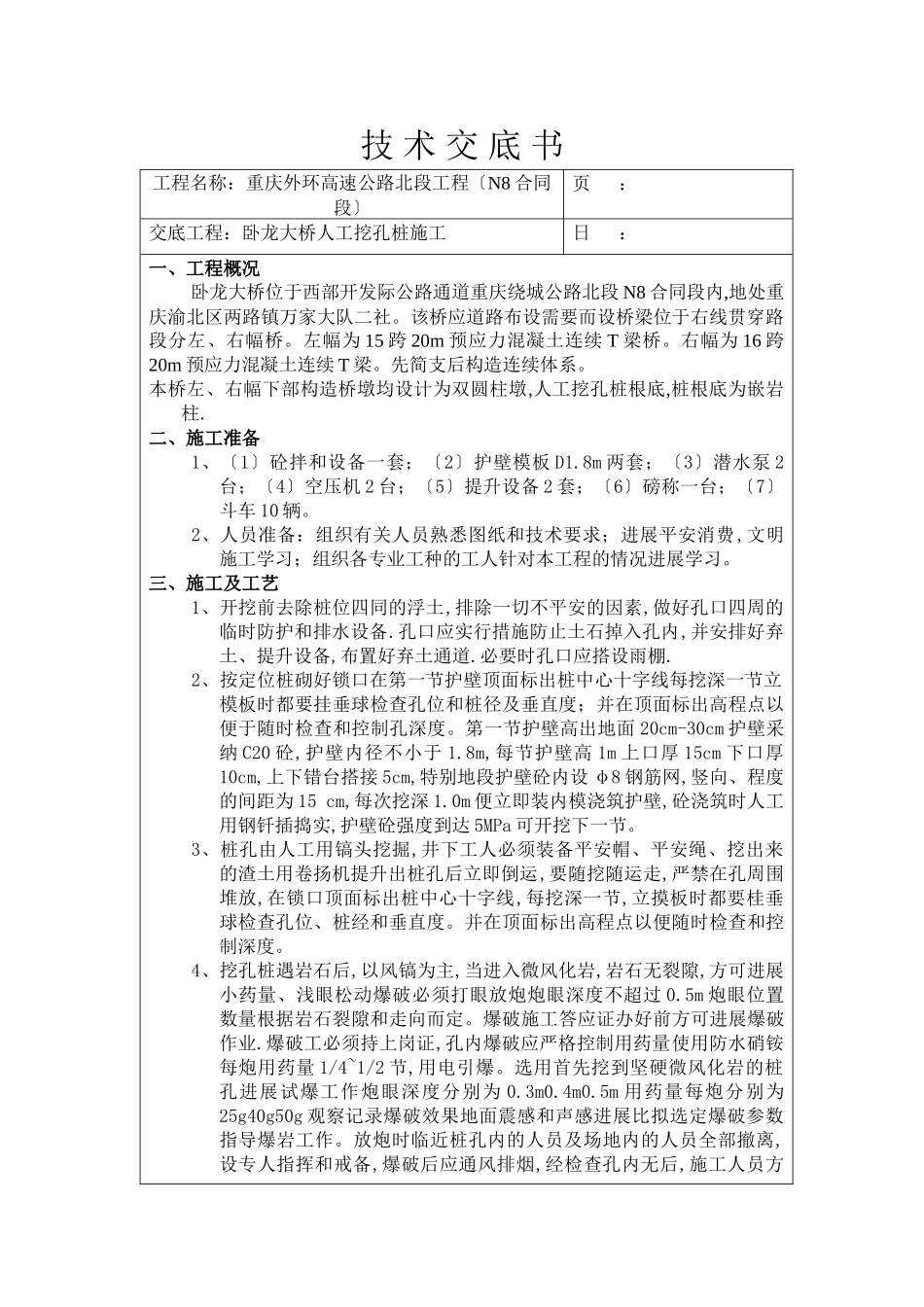

技 术 交 底 书工程名称：重庆外环高速公路北段工程〔N8 合同段〕页 ：交底工程：卧龙大桥人工挖孔桩施工日 ：一、工程概况卧龙大桥位于西部开发际公路通道重庆绕城公路北段 N8 合同段内,地处重庆渝北区两路镇万家大队二社。该桥应道路布设需要而设桥梁位于右线贯穿路段分左、右幅桥。左幅为 15 跨 20m 预应力混凝土连续 T 梁桥。右幅为 16 跨20m 预应力混凝土连续 T 梁。先简支后构造连续体系。本桥左、右幅下部构造桥墩均设计为双圆柱墩,人工挖孔桩根底,桩根底为嵌岩柱.二、施工准备1、〔1〕砼拌和设备一套；〔2〕护壁模板 D1.8m 两套；〔3〕潜水泵 2台；〔4〕空压机 2 台；〔5〕提升设备 2 套；〔6〕磅称一台；〔7〕斗车 10 辆。2、人员准备：组织有关人员熟悉图纸和技术要求；进展平安消费,文明施工学习；组织各专业工种的工人针对本工程的情况进展学习。三、施工及工艺1、开挖前去除桩位四同的浮土,排除一切不平安的因素,做好孔口四周的临时防护和排水设备.孔口应实行措施防止土石掉入孔内,并安排好弃土、提升设备,布置好弃土通道.必要时孔口应搭设雨棚.2、按定位桩砌好锁口在第一节护壁顶面标出桩中心十字线每挖深一节立模板时都要挂垂球检查孔位和桩径及垂直度；并在顶面标出高程点以便于随时检查和控制孔深度。第一节护壁高出地面 20cm-30cm 护壁采纳 C20 砼,护壁内径不小于 1.8m,每节护壁高 1m 上口厚 15cm 下口厚10cm,上下错台搭接 5cm,特别地段护壁砼内设 φ8 钢筋网,竖向、程度的间距为 15 cm,每次挖深 1.0m 便立即装内模浇筑护壁,砼浇筑时人工用钢钎插捣实,护壁砼强度到达 5MPa 可开挖下一节。3、桩孔由人工用镐头挖掘,井下工人必须装备平安帽、平安绳、挖出来的渣土用卷扬机提升出桩孔后立即倒运,要随挖随运走,严禁在孔周围堆放,在锁口顶面标出桩中心十字线,每挖深一节,立摸板时都要桂垂球检查孔位、桩经和垂直度。并在顶面标出高程点以便随时检查和控制深度。4、挖孔桩遇岩石后,以风镐为主,当进入微风化岩,岩石无裂隙,方可进展小药量、浅眼松动爆破必须打眼放炮炮眼深度不超过 0.5m 炮眼位置数量根据岩石裂隙和走向而定。爆破施工答应证办好前方可进展爆破作业.爆破工必须持上岗证,孔内爆破应严格控制用药量使用防水硝铵每炮用药量 1/4~1/2 节,用电引爆。选用首先挖到坚硬微风化岩的桩孔进展试爆工作炮眼深度分别为 0.3m0.4m0.5m 用药量每炮分别为25g40g50g 观察记录爆破效...
