某文化大厦给排水工程监理细则

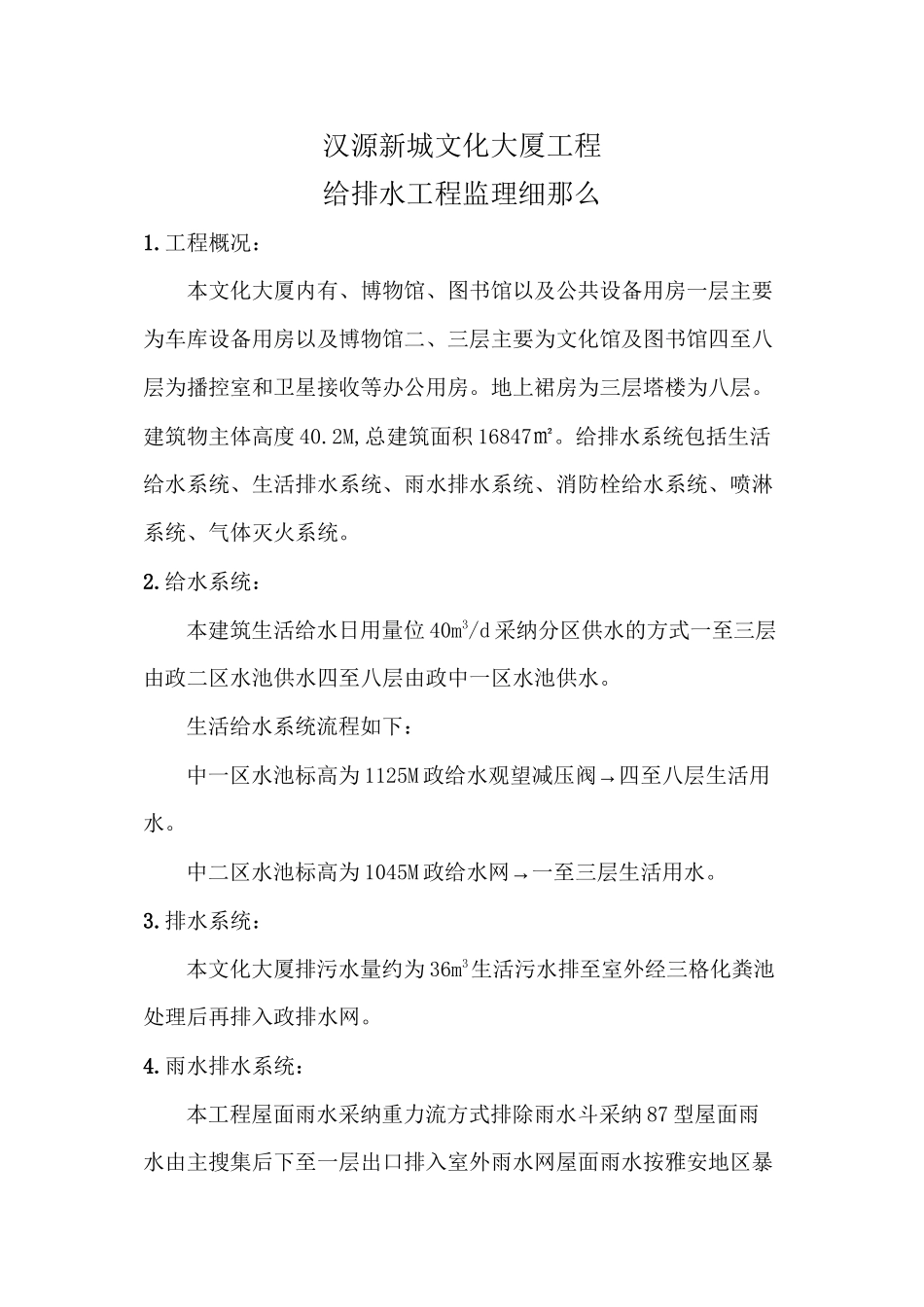

汉源新城文化大厦工程给排水工程监理细那么1.工程概况：本文化大厦内有、博物馆、图书馆以及公共设备用房一层主要为车库设备用房以及博物馆二、三层主要为文化馆及图书馆四至八层为播控室和卫星接收等办公用房。地上裙房为三层塔楼为八层。建筑物主体高度 40.2M,总建筑面积 16847㎡。给排水系统包括生活给水系统、生活排水系统、雨水排水系统、消防栓给水系统、喷淋系统、气体灭火系统。2.给水系统：本建筑生活给水日用量位 40m3/d 采纳分区供水的方式一至三层由政二区水池供水四至八层由政中一区水池供水。生活给水系统流程如下：中一区水池标高为 1125M→政给水观望减压阀四至八层生活用水。中二区水池标高为 1045M→政给水网一至三层生活用水。3.排水系统：本文化大厦排污水量约为 36m3生活污水排至室外经三格化粪池处理后再排入政排水网。4.雨水排水系统：本工程屋面雨水采纳重力流方式排除雨水斗采纳 87 型屋面雨水由主搜集后下至一层出口排入室外雨水网屋面雨水按雅安地区暴雨强度公式计算重现按 2 年计降雨强度为 q3=3.82L/S*100²1 小时降雨 38mm。5.消防给水系统：本工程室内消火栓给水系统用量为 20L/S 火灾延续时间为 3 小时。一次灭火用水量为 216m3。室内消火栓给水系统为临时高压系统由消火栓给水专用加压泵供水一层消防蓄水池 V=317m3内储存有216m3室内消火栓用水量由政一区水池火灾灭用水量且维持消火栓给水平常所需水压室内设二套地下式消防水泵接合器一用一备。室内消火栓给水网供水。消火栓给水系统流程如下：→→中二区政给水网一层消防贮水池一层消防泵房 内消火栓给水加压泵中一水池消防水泵接合器 减压稳压阀 一层至八层消火栓消火栓系统控制火灾发生时消防按钮动作其信同时传递给消防控制中心显示火灾位置及泵房消火栓给水加压控制箱启动消火栓箱亮灯及消防控制中心加压泵还可以再消防控制中心遥控启停及在水泵房人工启停。6.自动喷水灭火系统：本大楼除不宜用水补救部位外均设置自动喷水灭火系统其中一层的文物展、多媒体演示、实物展、文物库房采纳预作系统其它采纳湿显系统车库属危险二级其它部位属中一危险级自动水量按中二危险级计 28L/S 火灾连续 1 小时一次灭火用水量为 101m3自动喷水灭火系统为临时高压系统自动喷淋给水由专用加压泵供水到加压泵2 台一供一备。自动喷淋给水系统流程如下:→→中二区政给水网一层消防贮水池一层消防泵房内 → 自动喷淋加压泵中一区水池减压稳压阀消...
