框架结构定型组合钢模板的安装与拆除工艺标准（402-96）

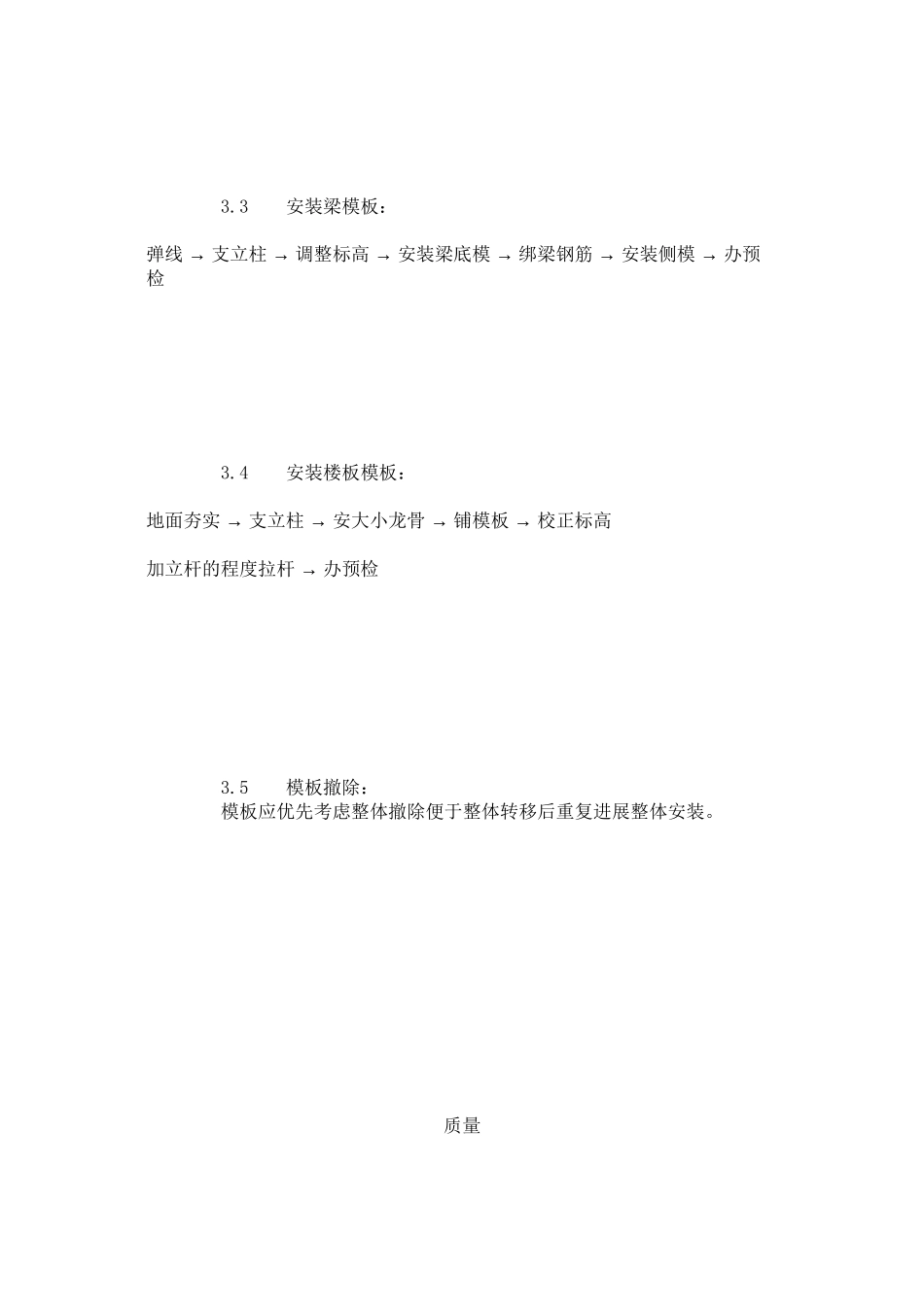

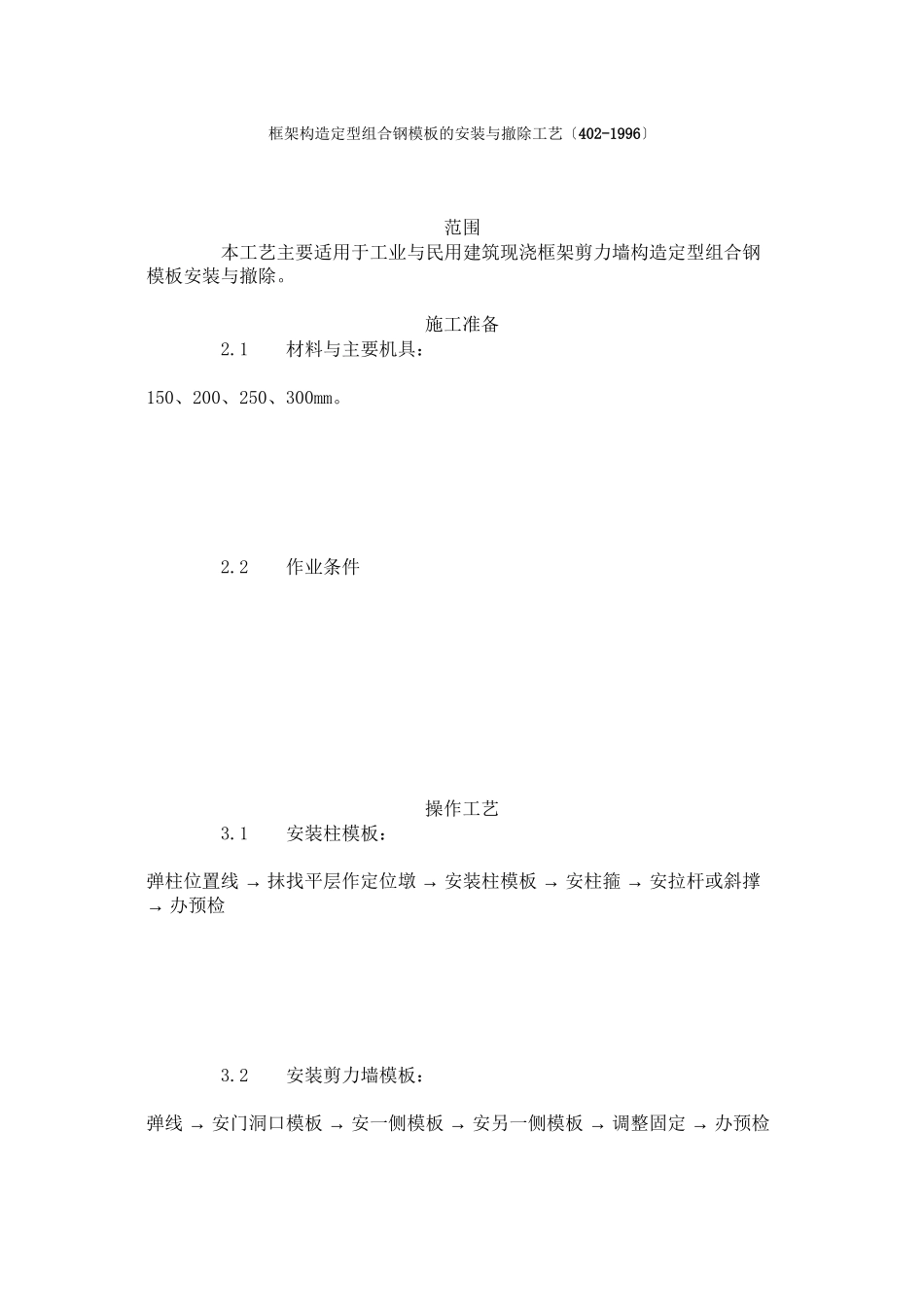

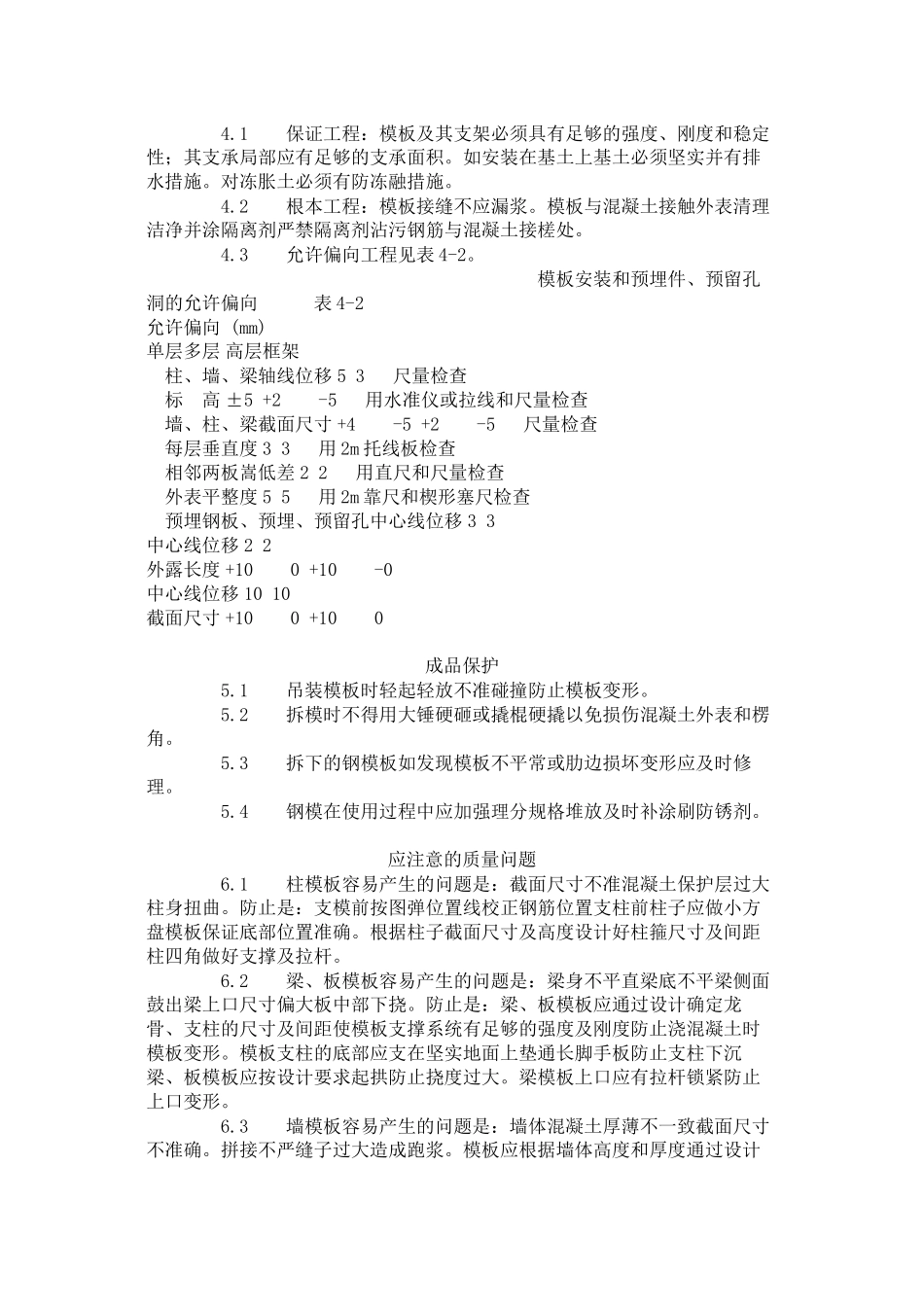

框架构造定型组合钢模板的安装与撤除工艺〔402-1996〕 范围 本工艺主要适用于工业与民用建筑现浇框架剪力墙构造定型组合钢模板安装与撤除。 施工准备 2.1 材料与主要机具：150、200、250、300mm。 2.2 作业条件 操作工艺 3.1 安装柱模板： → → → → 弹柱位置线抹找平层作定位墩安装柱模板安柱箍安拉杆或斜撑→ 办预检 3.2 安装剪力墙模板： → → → → → 弹线安门洞口模板安一侧模板安另一侧模板调整固定办预检 3.3 安装梁模板： → → → → → → 弹线支立柱调整标高安装梁底模绑梁钢筋安装侧模办预 检 3.4 安装楼板模板： → → → → 地面夯实支立柱安大小龙骨铺模板校正标高 → 加立杆的程度拉杆办预检 3.5 模板撤除： 模板应优先考虑整体撤除便于整体转移后重复进展整体安装。 质量 4.1 保证工程：模板及其支架必须具有足够的强度、刚度和稳定性；其支承局部应有足够的支承面积。如安装在基土上基土必须坚实并有排水措施。对冻胀土必须有防冻融措施。 4.2 根本工程：模板接缝不应漏浆。模板与混凝土接触外表清理洁净并涂隔离剂严禁隔离剂沾污钢筋与混凝土接槎处。 4.3 允许偏向工程见表 4-2。 模板安装和预埋件、预留孔洞的允许偏向 表 4-2允许偏向 (mm) 单层多层 高层框架 柱、墙、梁轴线位移 5 3 尺量检查 标 高 ±5 +2 -5 用水准仪或拉线和尺量检查 墙、柱、梁截面尺寸 +4 -5 +2 -5 尺量检查 每层垂直度 3 3 用 2m 托线板检查 相邻两板嵩低差 2 2 用直尺和尺量检查 外表平整度 5 5 用 2m 靠尺和楔形塞尺检查 预埋钢板、预埋、预留孔中心线位移 3 3 中心线位移 2 2 外露长度 +10 0 +10 -0 中心线位移 10 10 截面尺寸 +10 0 +10 0 成品保护 5.1 吊装模板时轻起轻放不准碰撞防止模板变形。 5.2 拆模时不得用大锤硬砸或撬棍硬撬以免损伤混凝土外表和楞角。 5.3 拆下的钢模板如发现模板不平常或肋边损坏变形应及时修理。 5.4 钢模在使用过程中应加强理分规格堆放及时补涂刷防锈剂。 应注意的质量问题 6.1 柱模板容易产生的问题是：截面尺寸不准混凝土保护层过大柱身扭曲。防止是：支模前按图弹位置线校正钢筋位置支柱前柱子应做小方盘模板保证底部位置准确。根据柱子截面尺寸及高度设计好柱箍尺寸及间距柱四角做好支撑及拉杆。 6.2 梁、板模板容易产生的问题是：梁身不平直梁底不平梁侧面鼓出梁上口尺寸...
