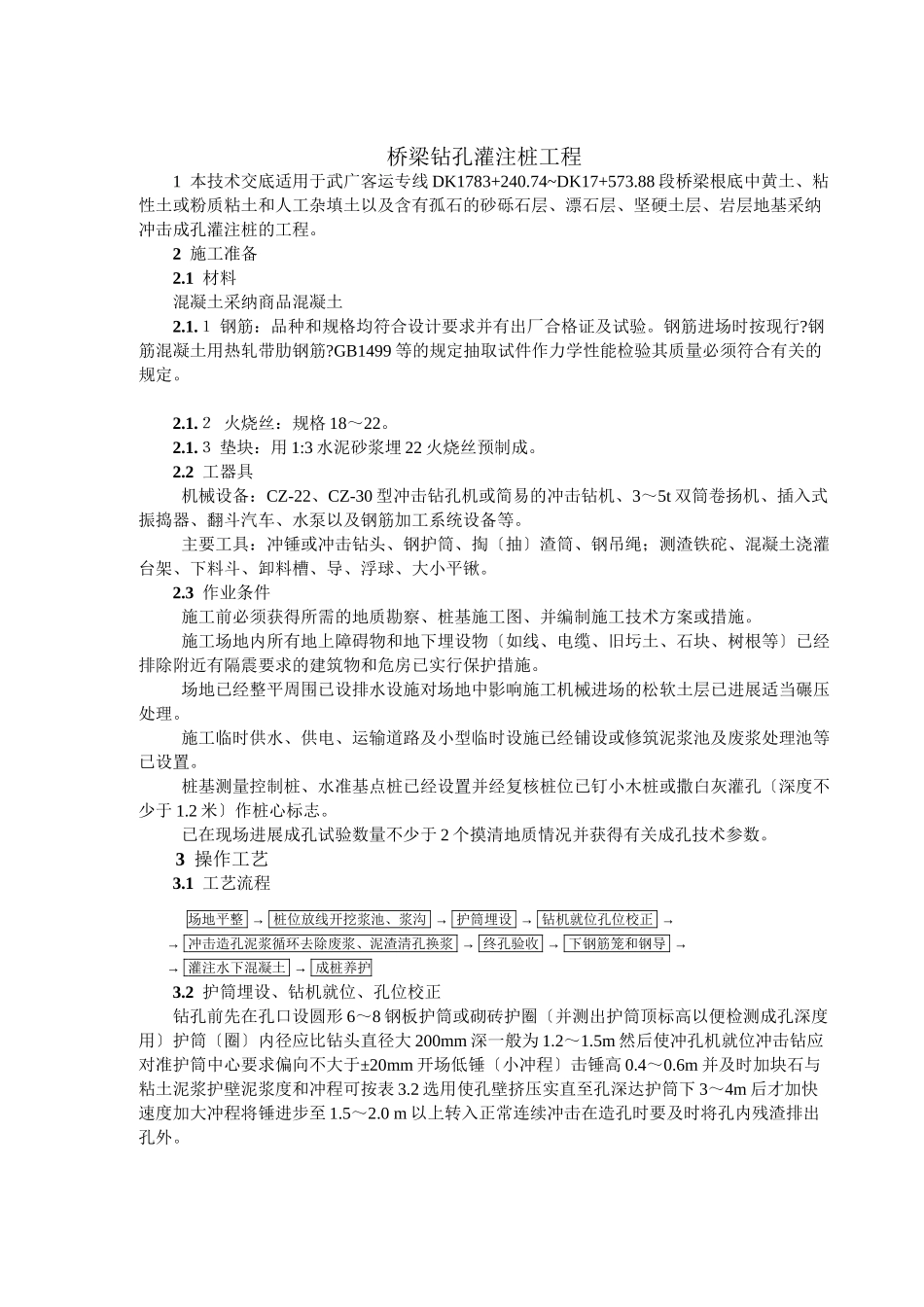

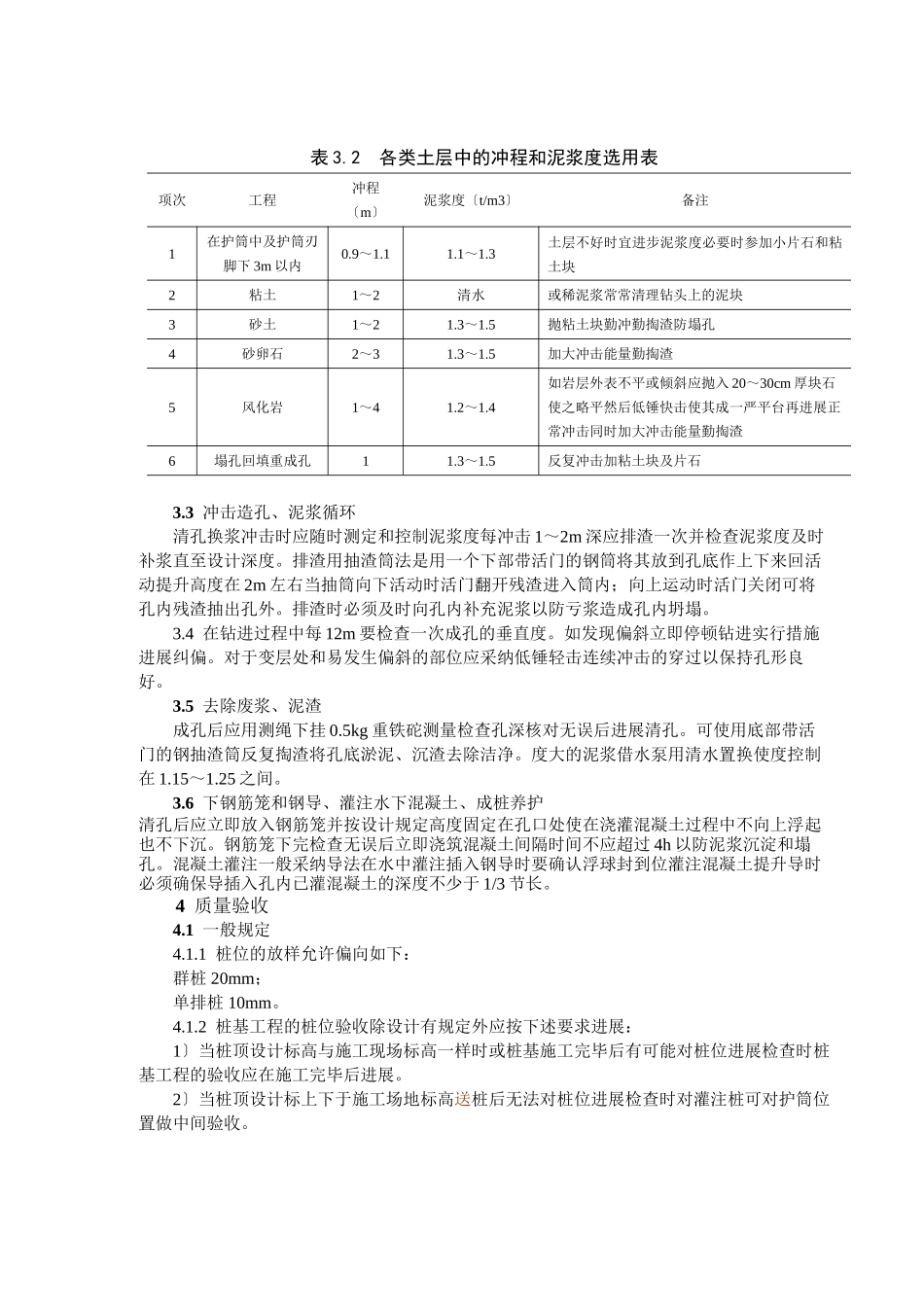

桥梁钻孔灌注桩工程1 本技术交底适用于武广客运专线 DK1783+240.74~DK17+573.88 段桥梁根底中黄土、粘性土或粉质粘土和人工杂填土以及含有孤石的砂砾石层、漂石层、坚硬土层、岩层地基采纳冲击成孔灌注桩的工程。2 施工准备2.1 材料混凝土采纳商品混凝土2.1. １ 钢筋：品种和规格均符合设计要求并有出厂合格证及试验。钢筋进场时按现行?钢筋混凝土用热轧带肋钢筋?GB1499 等的规定抽取试件作力学性能检验其质量必须符合有关的规定。2.1. ２ 火烧丝：规格 18～22。2.1. ３ 垫块：用 1:3 水泥砂浆埋 22 火烧丝预制成。2.2 工器具 机械设备：CZ-22、CZ-30 型冲击钻孔机或简易的冲击钻机、3～5t 双筒卷扬机、插入式振捣器、翻斗汽车、水泵以及钢筋加工系统设备等。 主要工具：冲锤或冲击钻头、钢护筒、掏〔抽〕渣筒、钢吊绳；测渣铁砣、混凝土浇灌台架、下料斗、卸料槽、导、浮球、大小平锹。2.3 作业条件 施工前必须获得所需的地质勘察、桩基施工图、并编制施工技术方案或措施。 施工场地内所有地上障碍物和地下埋设物〔如线、电缆、旧圬土、石块、树根等〕已经排除附近有隔震要求的建筑物和危房已实行保护措施。 场地已经整平周围已设排水设施对场地中影响施工机械进场的松软土层已进展适当碾压处理。 施工临时供水、供电、运输道路及小型临时设施已经铺设或修筑泥浆池及废浆处理池等已设置。 桩基测量控制桩、水准基点桩已经设置并经复核桩位已钉小木桩或撒白灰灌孔〔深度不少于 1.2 米〕作桩心标志。 已在现场进展成孔试验数量不少于 2 个摸清地质情况并获得有关成孔技术参数。3 操作工艺3.1 工艺流程 场地平整 → 桩位放线开挖浆池、浆沟 → 护筒埋设 → 钻机就位孔位校正 → → 冲击造孔泥浆循环去除废浆、泥渣清孔换浆 → 终孔验收 → 下钢筋笼和钢导 → → 灌注水下混凝土 → 成桩养护3.2 护筒埋设、钻机就位、孔位校正钻孔前先在孔口设圆形 6～8 钢板护筒或砌砖护圈〔并测出护筒顶标高以便检测成孔深度用〕护筒〔圈〕内径应比钻头直径大 200mm 深一般为 1.2～1.5m 然后使冲孔机就位冲击钻应对准护筒中心要求偏向不大于±20mm 开场低锤〔小冲程〕击锤高 0.4～0.6m 并及时加块石与粘土泥浆护壁泥浆度和冲程可按表 3.2 选用使孔壁挤压实直至孔深达护筒下 3～4m 后才加快速度加大冲程将锤进步至 1.5～2.0 m 以上转入正常连续冲击在造孔时要及时将孔内残渣排出孔外。表 3....
