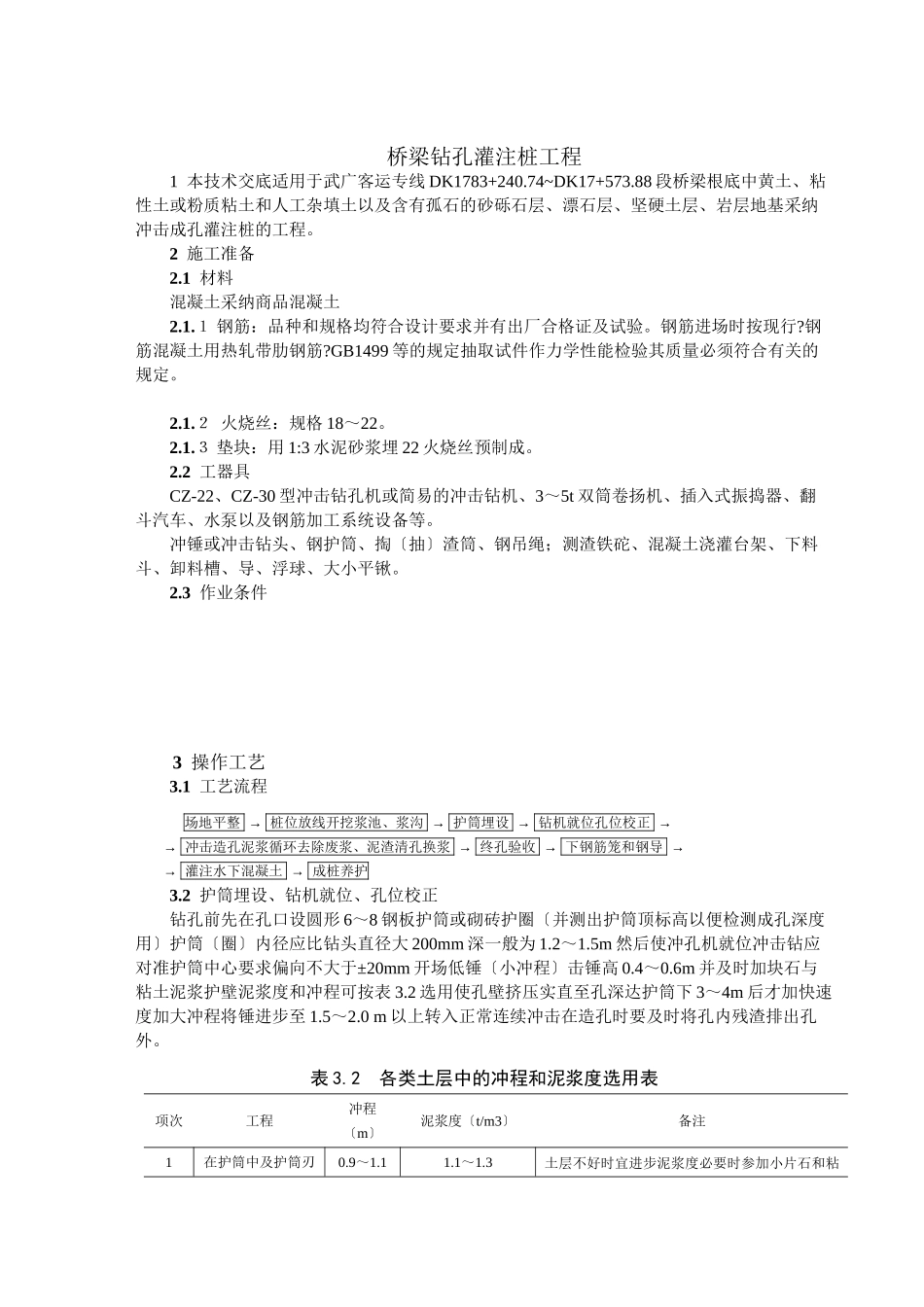

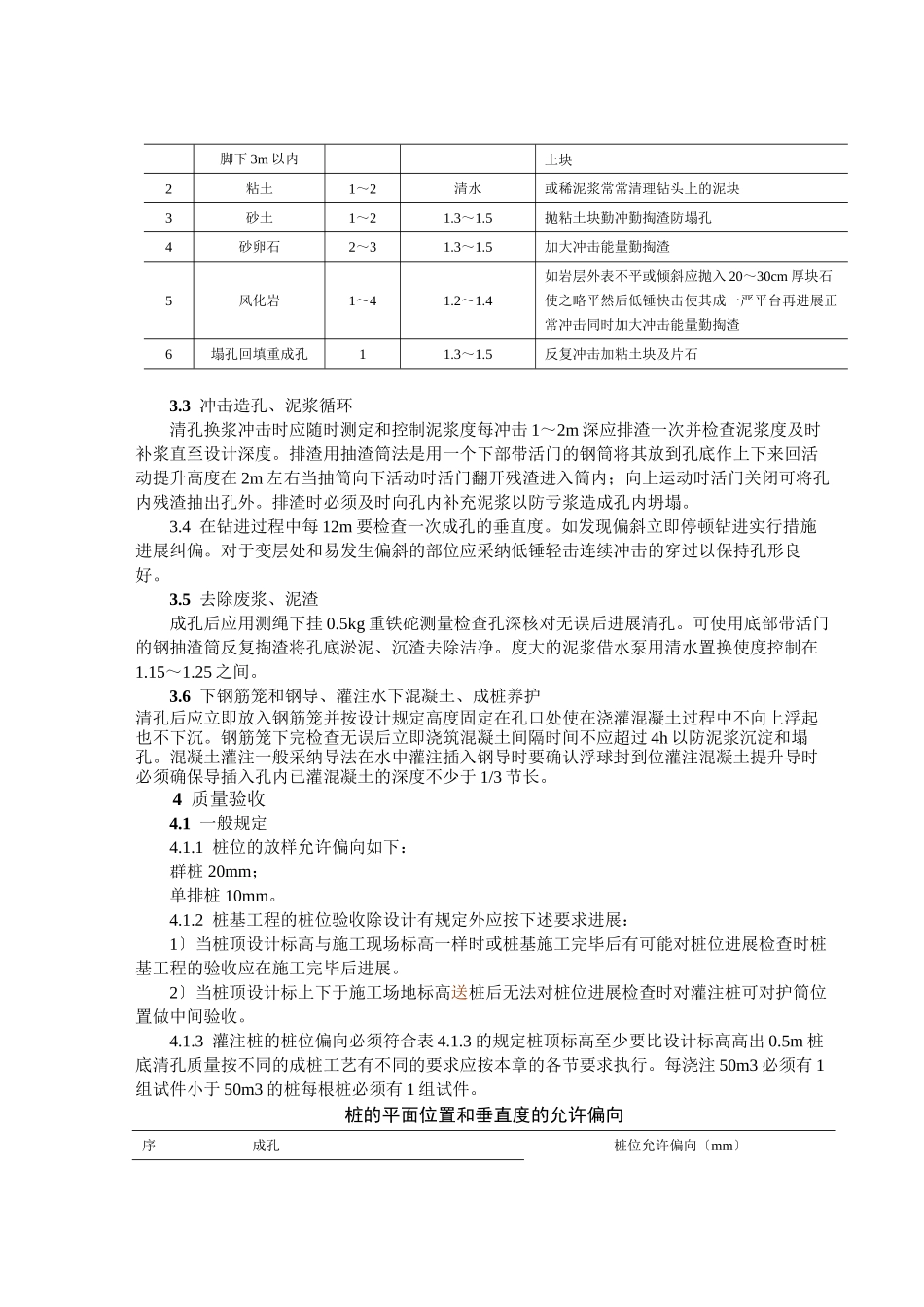

桥梁钻孔灌注桩工程1 本技术交底适用于武广客运专线 DK1783+240.74~DK17+573.88 段桥梁根底中黄土、粘性土或粉质粘土和人工杂填土以及含有孤石的砂砾石层、漂石层、坚硬土层、岩层地基采纳冲击成孔灌注桩的工程。2 施工准备2.1 材料混凝土采纳商品混凝土2.1. １ 钢筋：品种和规格均符合设计要求并有出厂合格证及试验。钢筋进场时按现行?钢筋混凝土用热轧带肋钢筋?GB1499 等的规定抽取试件作力学性能检验其质量必须符合有关的规定。2.1. ２ 火烧丝：规格 18～22。2.1. ３ 垫块：用 1:3 水泥砂浆埋 22 火烧丝预制成。2.2 工器具CZ-22、CZ-30 型冲击钻孔机或简易的冲击钻机、3～5t 双筒卷扬机、插入式振捣器、翻斗汽车、水泵以及钢筋加工系统设备等。冲锤或冲击钻头、钢护筒、掏〔抽〕渣筒、钢吊绳；测渣铁砣、混凝土浇灌台架、下料斗、卸料槽、导、浮球、大小平锹。2.3 作业条件3 操作工艺3.1 工艺流程 场地平整 → 桩位放线开挖浆池、浆沟 → 护筒埋设 → 钻机就位孔位校正 → → 冲击造孔泥浆循环去除废浆、泥渣清孔换浆 → 终孔验收 → 下钢筋笼和钢导 → → 灌注水下混凝土 → 成桩养护3.2 护筒埋设、钻机就位、孔位校正钻孔前先在孔口设圆形 6～8 钢板护筒或砌砖护圈〔并测出护筒顶标高以便检测成孔深度用〕护筒〔圈〕内径应比钻头直径大 200mm 深一般为 1.2～1.5m 然后使冲孔机就位冲击钻应对准护筒中心要求偏向不大于±20mm 开场低锤〔小冲程〕击锤高 0.4～0.6m 并及时加块石与粘土泥浆护壁泥浆度和冲程可按表 3.2 选用使孔壁挤压实直至孔深达护筒下 3～4m 后才加快速度加大冲程将锤进步至 1.5～2.0 m 以上转入正常连续冲击在造孔时要及时将孔内残渣排出孔外。表 3.2 各类土层中的冲程和泥浆度选用表项次工程冲程〔m〕泥浆度〔t/m3〕备注1在护筒中及护筒刃0.9～1.11.1～1.3土层不好时宜进步泥浆度必要时参加小片石和粘脚下 3m 以内土块2粘土1～2清水或稀泥浆常常清理钻头上的泥块3砂土1～21.3～1.5抛粘土块勤冲勤掏渣防塌孔4砂卵石2～31.3～1.5加大冲击能量勤掏渣5风化岩1～41.2～1.4如岩层外表不平或倾斜应抛入 20～30cm 厚块石使之略平然后低锤快击使其成一严平台再进展正常冲击同时加大冲击能量勤掏渣6塌孔回填重成孔11.3～1.5反复冲击加粘土块及片石3.3 冲击造孔、泥浆循环清孔换浆冲击时应随时测定和控制泥浆度每冲击 1～2m 深应排渣一次并检查泥浆度及时补浆直至...
