检修巷局部通风设计及瓦斯排放安全措施

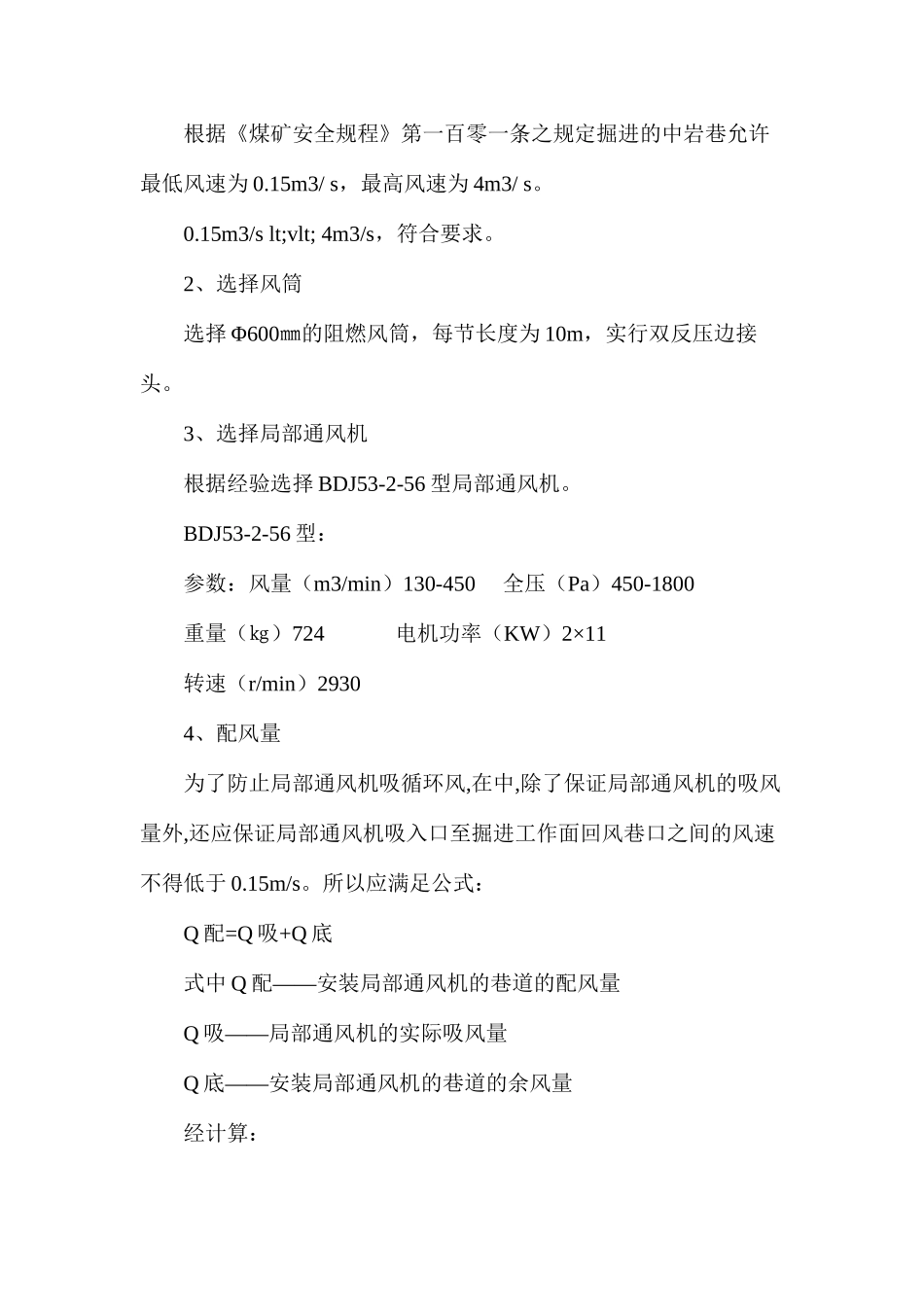

检修巷局部通风设计及瓦斯排放安全措施一、概况2—1 采区 4#联巷设计断面积为 9.4㎡的岩巷,根据《作业规程》规定一次放炮最多炸药消耗量为 28㎏,估计瓦斯涌出量为 1.5m3/min，工作面同时工作的最多人数为 13 人。二、选择局部通风机1、计算工作面需要的风量（1）按工作面一次放炮的最大炸药量计算 式中 Q-------掘进工作面有效风量，m3/minA-------掘进工作面一次爆破所消耗的炸药量，㎏（2）按瓦斯涌出量计算 式中 Q 瓦-------掘进工作面绝对涌出量，m3/minK 掘-------掘进工作面瓦斯涌出量不均匀系数，机掘取 1.5～2.0，炮掘取 1.8～2.0（3）按人数计算Q=4N=4×13=52（m3/min） 式中 N 掘-------掘进工作面同时工作的人数，人我们取最大值 Q＝717.5m3/min＝12m3/s 为（4）按风速验算：根据《煤矿安全规程》第一百零一条之规定掘进的中岩巷允许最低风速为 0.15m3/ s，最高风速为 4m3/ s。0.15m3/s lt;vlt; 4m3/s，符合要求。2、选择风筒选择 Φ600㎜的阻燃风筒，每节长度为 10m，实行双反压边接头。3、选择局部通风机根据经验选择 BDJ53-2-56 型局部通风机。BDJ53-2-56 型：参数：风量（m3/min）130-450 全压（Pa）450-1800重量（㎏）724 电机功率（KW）2×11转速（r/min）29304、配风量为了防止局部通风机吸循环风,在中,除了保证局部通风机的吸风量外,还应保证局部通风机吸入口至掘进工作面回风巷口之间的风速不得低于 0.15m/s。所以应满足公式：Q 配=Q 吸+Q 底式中 Q——配安装局部通风机的巷道的配风量Q——吸局部通风机的实际吸风量Q——底安装局部通风机的巷道的余风量经计算：Q 配=Q 吸+Q 底=450+0.15×13.9×60=575.1 m3/min三、监测系统1、分站/电源箱一套，型号 KJF23B/KDW12；瓦斯传感器 2个，型号 KG21A。报警浓度：T1 和 T2≥均 1.0%CH4。断电浓度：T1≥1.5%CH4，T2≥1.0%CH4。复电浓度：T1 和 T2 均﹤1.0%CH4。断电范围：T1 和 T2 均为掘进巷道内全部非本质安全型电气设备。2、风机开停传感器 2 个，型号 KGT10。3、断电器 2 个，型号 BK201。四、安全技术措施及质量要求1、按规定位置设双风机、双电源及能自动切换，安设位置应保≥证风机吸风口据全风压风流汇合处 10 米的新奇流中。（具体见图）2、风筒吊挂质量要求：a、接头严密；b、无破口；c、无反接头，要双反压边；d、吊挂平直，逢环必挂；e、风筒拐弯处要设玩头或缓慢拐弯，不准拐死弯；f、异径风筒接头要用...
