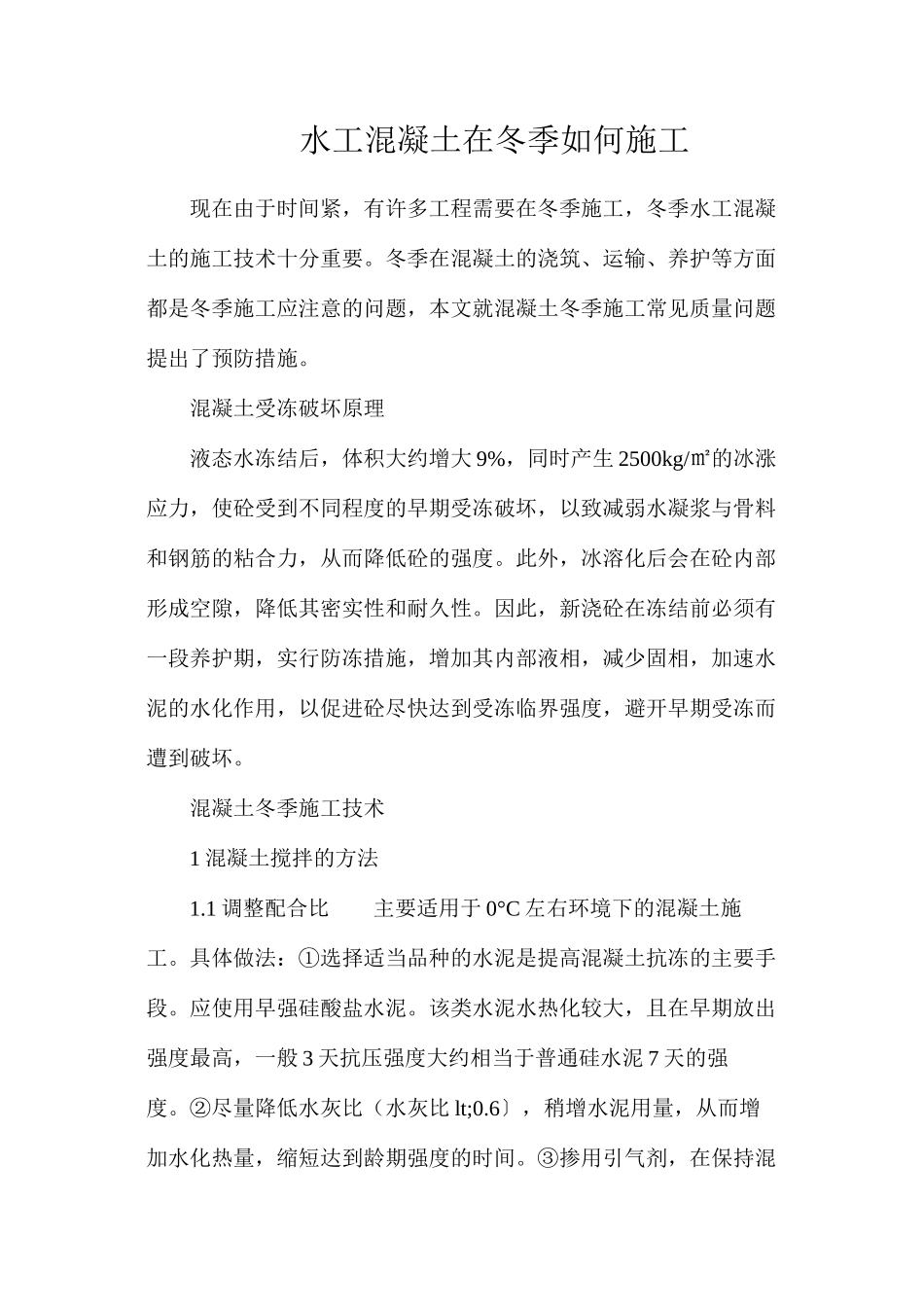

水工混凝土在冬季如何施工现在由于时间紧，有许多工程需要在冬季施工，冬季水工混凝土的施工技术十分重要
冬季在混凝土的浇筑、运输、养护等方面都是冬季施工应注意的问题，本文就混凝土冬季施工常见质量问题 提出了预防措施
混凝土受冻破坏原理液态水冻结后，体积大约增大 9%，同时产生 2500kg/㎡的冰涨应力，使砼受到不同程度的早期受冻破坏，以致减弱水凝浆与骨料和钢筋的粘合力，从而降低砼的强度
此外，冰溶化后会在砼内部形成空隙，降低其密实性和耐久性
因此，新浇砼在冻结前必须有一段养护期，实行防冻措施，增加其内部液相，减少固相，加速水泥的水化作用，以促进砼尽快达到受冻临界强度，避开早期受冻而 遭到破坏
混凝土冬季施工技术1 混凝土搅拌的方法1
1 调整配合比主要适用于 0°C 左右环境下的混凝土施工
具体做法：①选择适当品种的水泥是提高混凝土抗冻的主要手段
应使用早强硅酸盐水泥
该类水泥水热化较大，且在早期放出强度最高，一般 3 天抗压强度大约相当于普通硅水泥 7 天的强度
②尽量降低水灰比（水灰比 lt;0
6〕，稍增水泥用量，从而增加水化热量，缩短达到龄期强度的时间

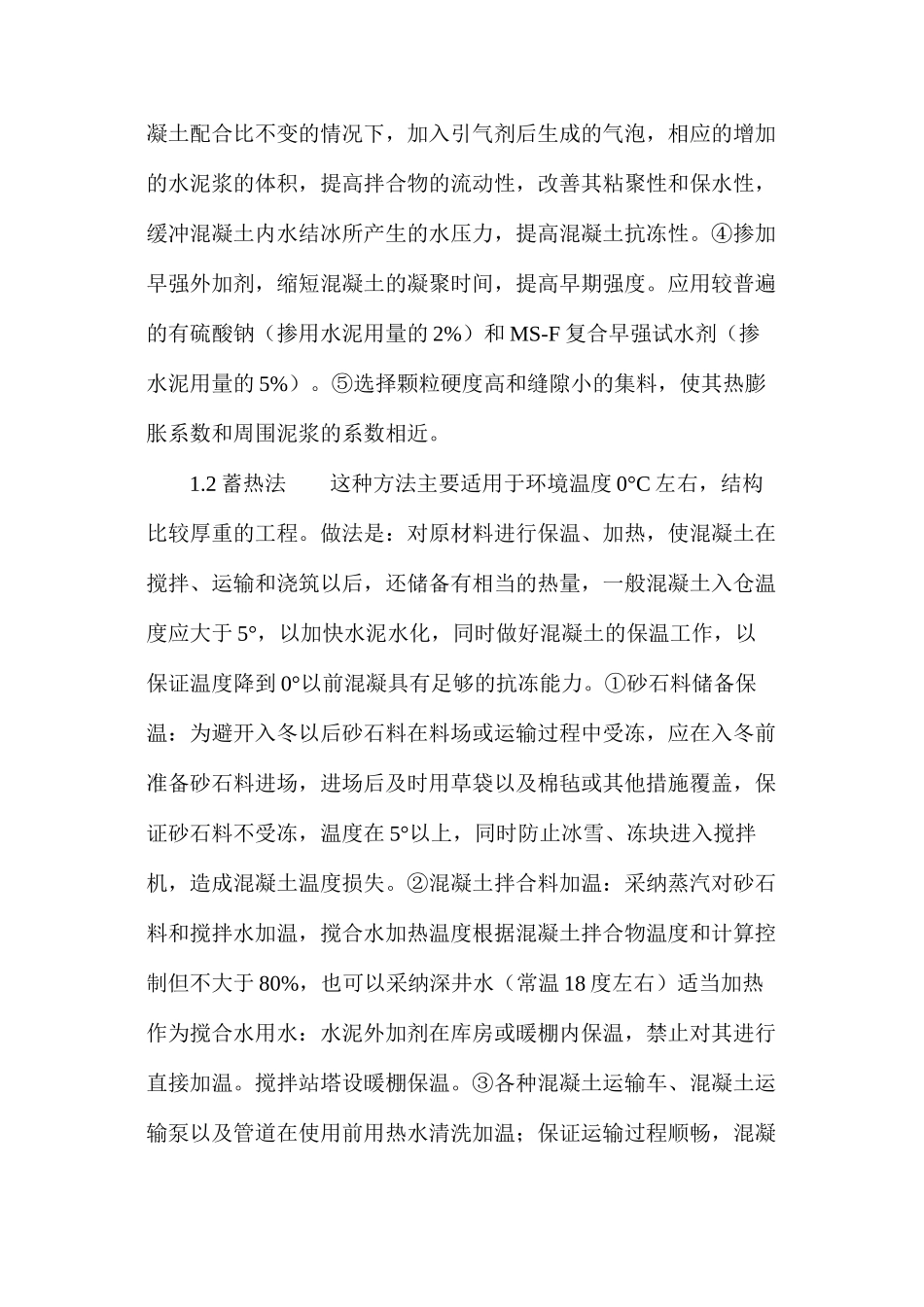

③掺用引气剂，在保持混凝土配合比不变的情况下，加入引气剂后生成的气泡，相应的增加的水泥浆的体积，提高拌合物的流动性，改善其粘聚性和保水性，缓冲混凝土内水结冰所产生的水压力，提高混凝土抗冻性
④掺加早强外加剂，缩短混凝土的凝聚时间，提高早期强度
应用较普遍的有硫酸钠（掺用水泥用量的 2%）和 MS-F 复合早强试水剂（掺水泥用量的 5%）
⑤选择颗粒硬度高和缝隙小的集料，使其热膨 胀系数和周围泥浆的系数相近
2 蓄热法这种方法主要适用于环境温度 0°C 左右，结构比较厚重的工程
做法是：对原材料进行保温、加热，使混凝土在搅拌、运输和浇筑以后，还储备有相当的热量，一般混凝土入仓温度应大于 5°，以加快水泥水化，同时
