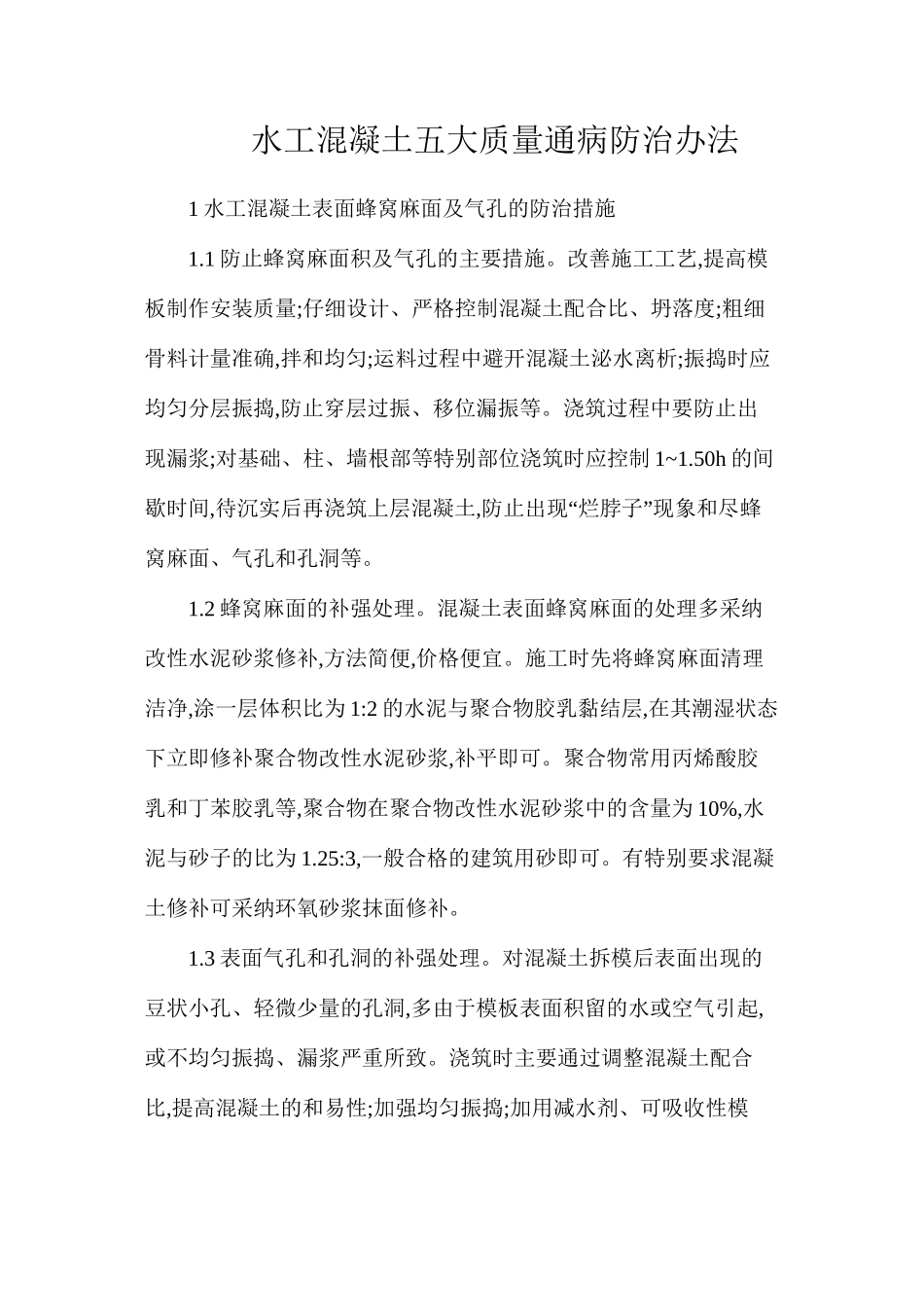

水工混凝土五大质量通病防治办法1 水工混凝土表面蜂窝麻面及气孔的防治措施1.1 防止蜂窝麻面积及气孔的主要措施。改善施工工艺,提高模板制作安装质量;仔细设计、严格控制混凝土配合比、坍落度;粗细骨料计量准确,拌和均匀;运料过程中避开混凝土泌水离析;振捣时应均匀分层振捣,防止穿层过振、移位漏振等。浇筑过程中要防止出现漏浆;对基础、柱、墙根部等特别部位浇筑时应控制 1~1.50h 的间歇时间,待沉实后再浇筑上层混凝土,“”防止出现 烂脖子 现象和尽蜂窝麻面、气孔和孔洞等。1.2 蜂窝麻面的补强处理。混凝土表面蜂窝麻面的处理多采纳改性水泥砂浆修补,方法简便,价格便宜。施工时先将蜂窝麻面清理洁净,涂一层体积比为 1:2 的水泥与聚合物胶乳黏结层,在其潮湿状态下立即修补聚合物改性水泥砂浆,补平即可。聚合物常用丙烯酸胶乳和丁苯胶乳等,聚合物在聚合物改性水泥砂浆中的含量为 10%,水泥与砂子的比为 1.25:3,一般合格的建筑用砂即可。有特别要求混凝土修补可采纳环氧砂浆抹面修补。1.3 表面气孔和孔洞的补强处理。对混凝土拆模后表面出现的豆状小孔、轻微少量的孔洞,多由于模板表面积留的水或空气引起,或不均匀振捣、漏浆严重所致。浇筑时主要通过调整混凝土配合比,提高混凝土的和易性;加强均匀振捣;加用减水剂、可吸收性模板、改变脱模剂等,避开气孔、孔洞产生。其补强处理一般采纳改性水泥砂浆修补。2 水工混凝土裂缝的防治措施 裂缝的处理一般是指宏观裂缝的补强处理，一般根据不同裂缝的成因类型和开缝宽度，采纳涂抹法、贴补法、充填法、锚固法、灌浆法等。选用的材料有水泥浆、环氧浆液、丙烯酸橡胶(砂浆)、氯丁砂浆、聚硫密封膏、甲凝、聚氯乙烯胶泥、土工布、止水橡胶、紫铜片等。常见的宏观裂缝有以下几种:2.1 塑性收缩裂缝防治修补。浇筑完成的混凝土，表面由于风吹日晒，水分迅速蒸发变干，体积缩小变形，产生不连续、多为对角线方向的较短裂缝，严重时也有可能互相连通，配有钢筋时裂缝方向会有改变。防止塑性裂缝一定要注意加强混凝土的振捣和施工期的防风防晒，洒水养护，表面覆盖，掺加适量引气剂减少裂缝。其修补一般采纳涂抹法，选用水泥浆、环氧浆液、丙烯酸橡胶、聚氯乙烯胶泥等材料涂抹封堵，处理死缝。2.2 干缩裂缝防治修补。混凝土浇筑完成数月后，体积收缩形成龟裂状的干缩裂缝。影响因素有:骨料颗粒收缩、含水量增加收缩、水泥浆缩水收缩、减水剂、缓凝剂、过量的引气剂、湿养龄期不够等等。防治时应注...
