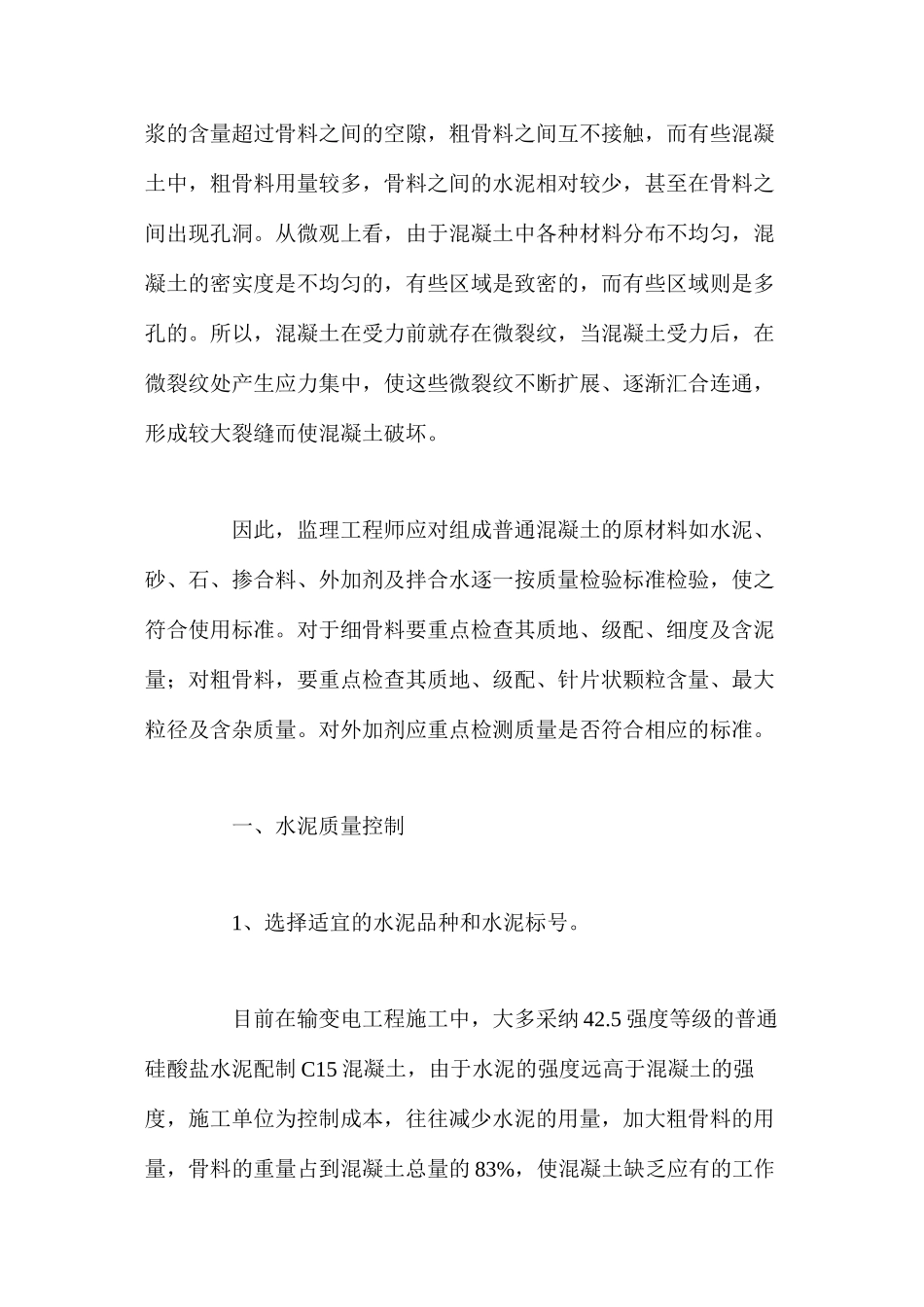

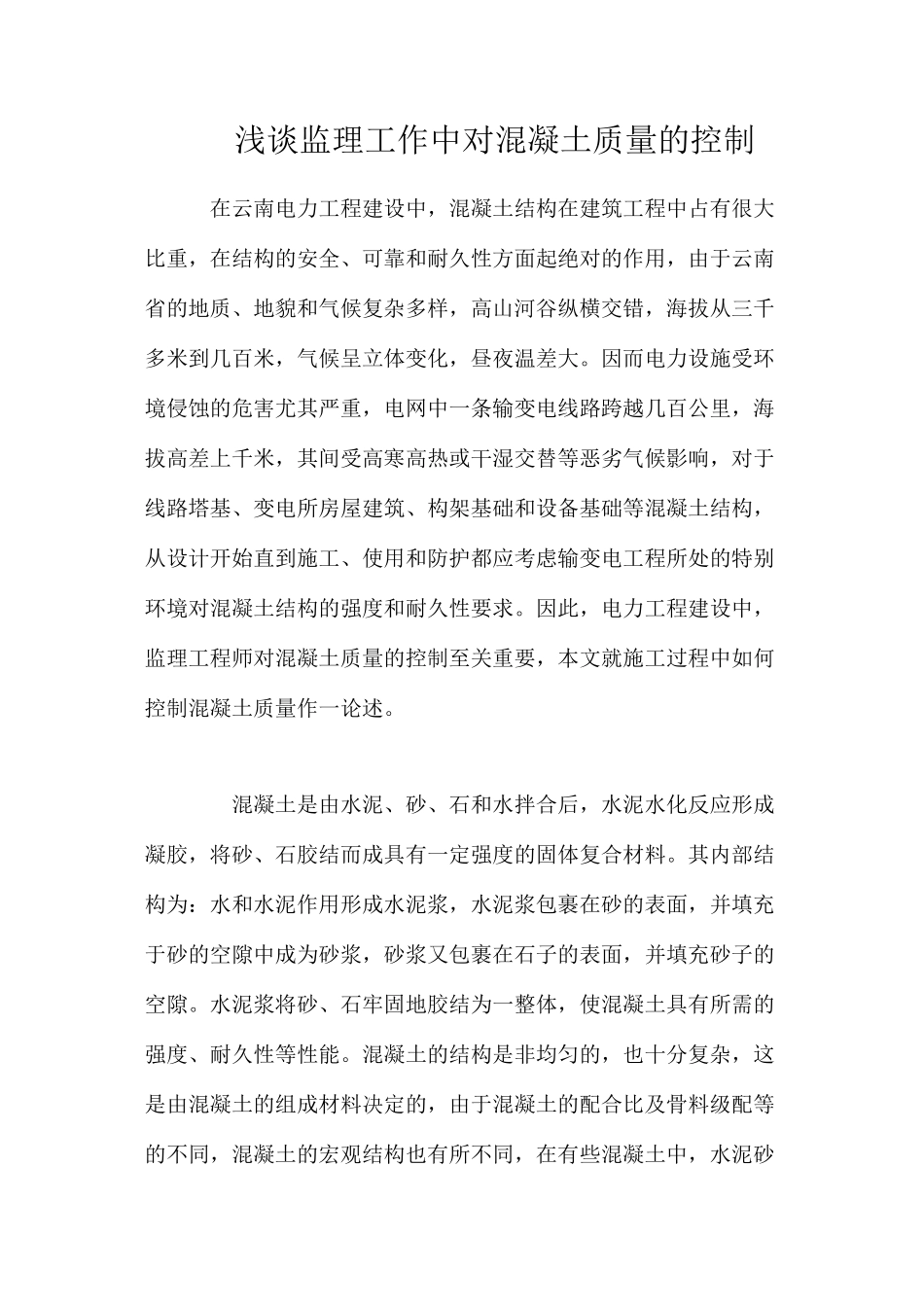

浅谈监理工作中对混凝土质量的控制 在云南电力工程建设中，混凝土结构在建筑工程中占有很大比重，在结构的安全、可靠和耐久性方面起绝对的作用，由于云南省的地质、地貌和气候复杂多样，高山河谷纵横交错，海拔从三千多米到几百米，气候呈立体变化，昼夜温差大。因而电力设施受环境侵蚀的危害尤其严重，电网中一条输变电线路跨越几百公里，海拔高差上千米，其间受高寒高热或干湿交替等恶劣气候影响，对于线路塔基、变电所房屋建筑、构架基础和设备基础等混凝土结构，从设计开始直到施工、使用和防护都应考虑输变电工程所处的特别环境对混凝土结构的强度和耐久性要求。因此，电力工程建设中，监理工程师对混凝土质量的控制至关重要，本文就施工过程中如何控制混凝土质量作一论述。 混凝土是由水泥、砂、石和水拌合后，水泥水化反应形成凝胶，将砂、石胶结而成具有一定强度的固体复合材料。其内部结构为：水和水泥作用形成水泥浆，水泥浆包裹在砂的表面，并填充于砂的空隙中成为砂浆，砂浆又包裹在石子的表面，并填充砂子的空隙。水泥浆将砂、石牢固地胶结为一整体，使混凝土具有所需的强度、耐久性等性能。混凝土的结构是非均匀的，也十分复杂，这是由混凝土的组成材料决定的，由于混凝土的配合比及骨料级配等的不同，混凝土的宏观结构也有所不同，在有些混凝土中，水泥砂浆的含量超过骨料之间的空隙，粗骨料之间互不接触，而有些混凝土中，粗骨料用量较多，骨料之间的水泥相对较少，甚至在骨料之间出现孔洞。从微观上看，由于混凝土中各种材料分布不均匀，混凝土的密实度是不均匀的，有些区域是致密的，而有些区域则是多孔的。所以，混凝土在受力前就存在微裂纹，当混凝土受力后，在微裂纹处产生应力集中，使这些微裂纹不断扩展、逐渐汇合连通，形成较大裂缝而使混凝土破坏。 因此，监理工程师应对组成普通混凝土的原材料如水泥、砂、石、掺合料、外加剂及拌合水逐一按质量检验标准检验，使之符合使用标准。对于细骨料要重点检查其质地、级配、细度及含泥量；对粗骨料，要重点检查其质地、级配、针片状颗粒含量、最大粒径及含杂质量。对外加剂应重点检测质量是否符合相应的标准。 一、水泥质量控制 1、选择适宜的水泥品种和水泥标号。 目前在输变电工程施工中，大多采纳 42.5 强度等级的普通硅酸盐水泥配制 C15 混凝土，由于水泥的强度远高于混凝土的强度，施工单位为控制成本，往往减少水泥的用量，加大粗骨料的用量，骨料的重量占到混...
