涵洞的分类及土建计量知识点讲解

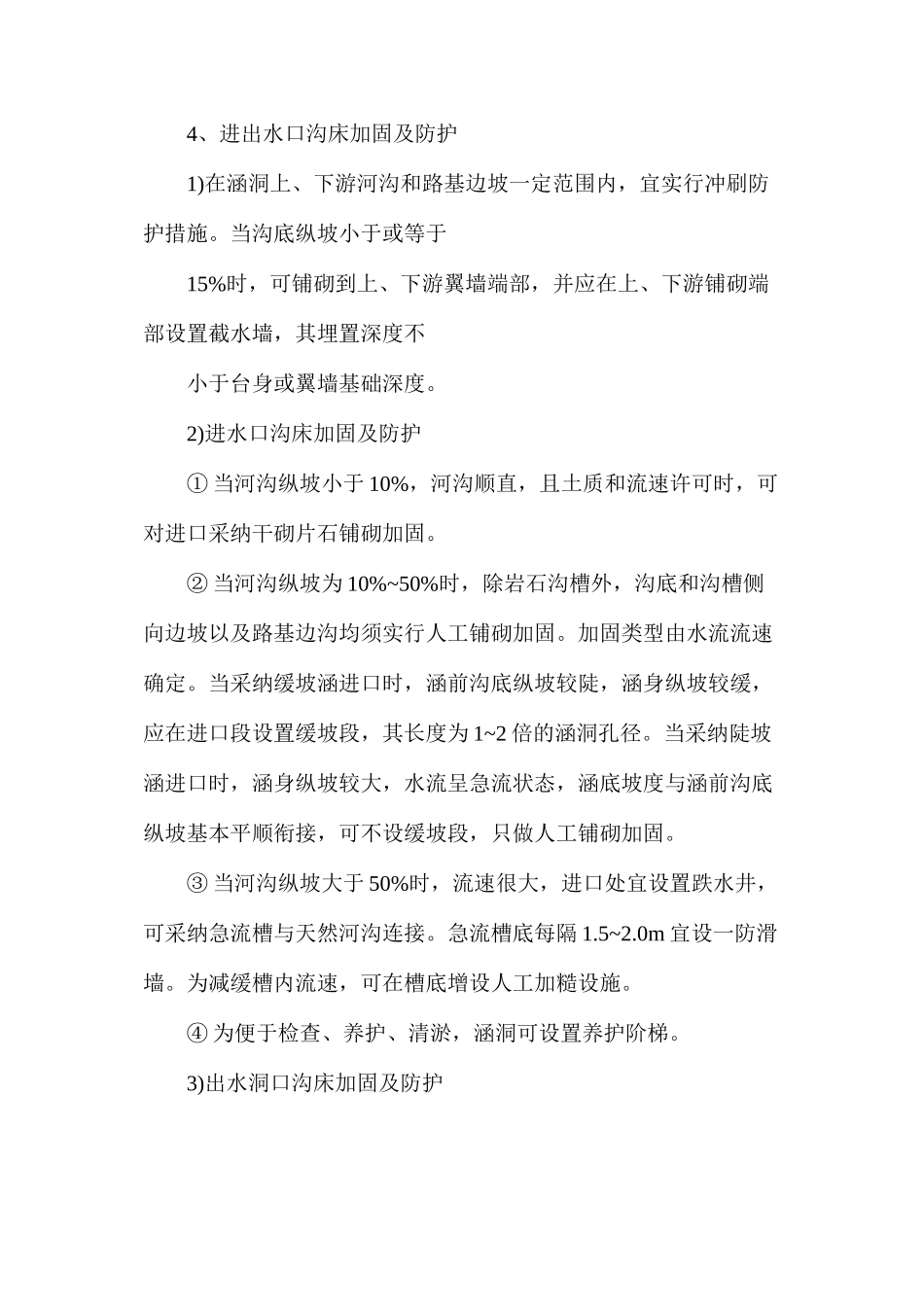

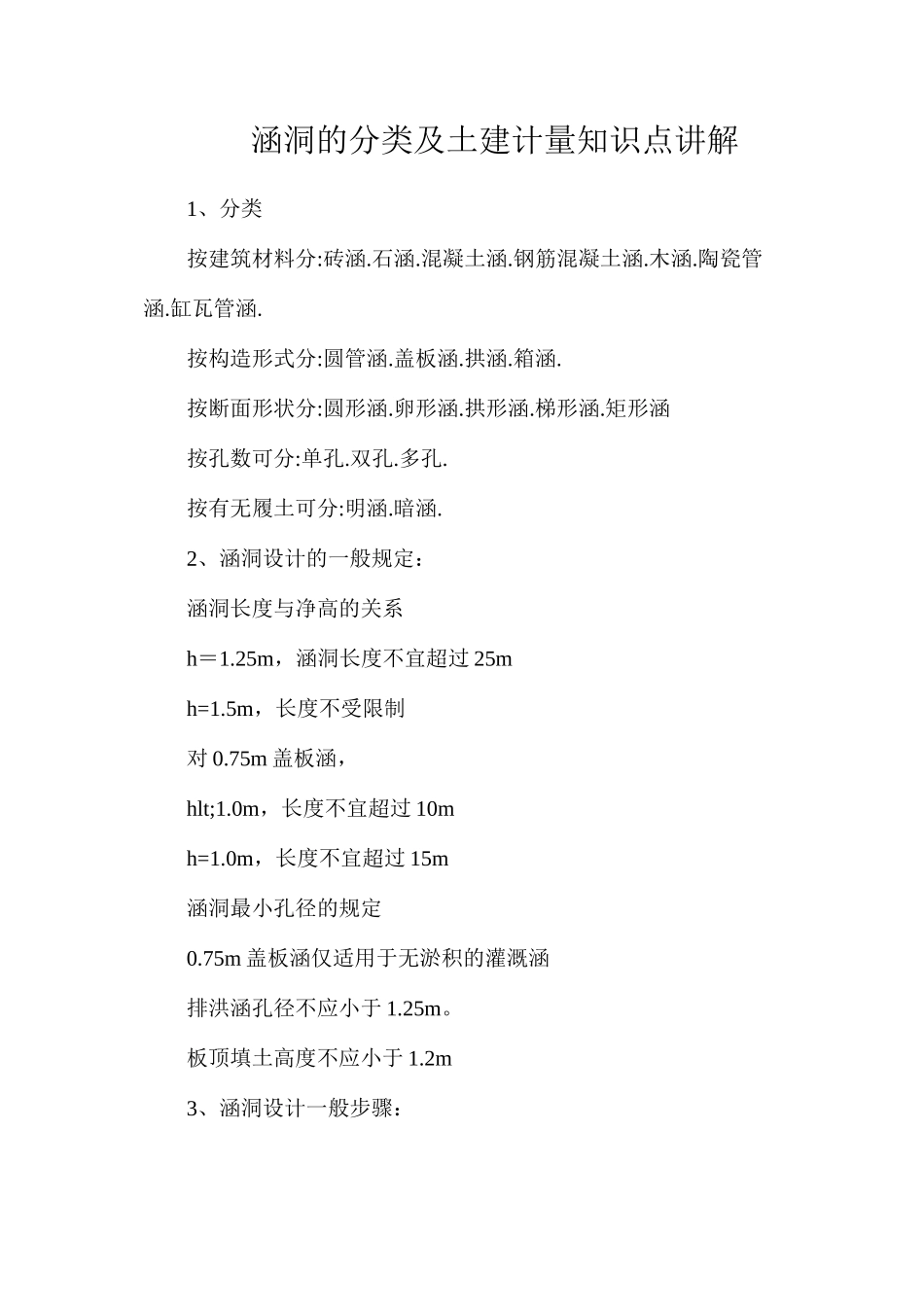

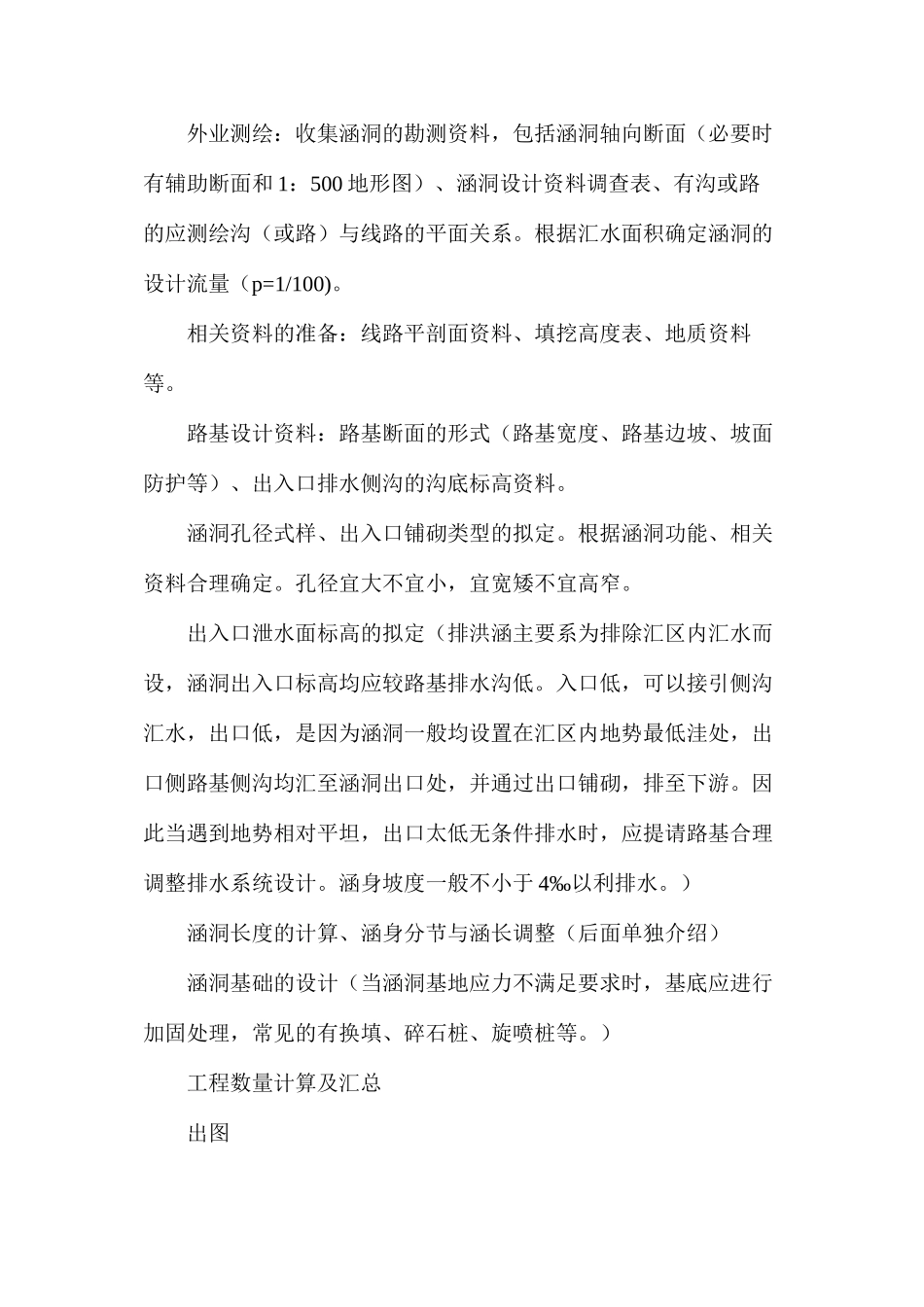

涵洞的分类及土建计量知识点讲解1、分类按建筑材料分:砖涵.石涵.混凝土涵.钢筋混凝土涵.木涵.陶瓷管涵.缸瓦管涵.按构造形式分:圆管涵.盖板涵.拱涵.箱涵.按断面形状分:圆形涵.卵形涵.拱形涵.梯形涵.矩形涵按孔数可分:单孔.双孔.多孔.按有无履土可分:明涵.暗涵.2、涵洞设计的一般规定：涵洞长度与净高的关系h＝1.25m，涵洞长度不宜超过 25mh=1.5m，长度不受限制对 0.75m 盖板涵，hlt;1.0m，长度不宜超过 10mh=1.0m，长度不宜超过 15m涵洞最小孔径的规定0.75m 盖板涵仅适用于无淤积的灌溉涵排洪涵孔径不应小于 1.25m。板顶填土高度不应小于 1.2m3、涵洞设计一般步骤：外业测绘：收集涵洞的勘测资料，包括涵洞轴向断面（必要时有辅助断面和 1：500 地形图）、涵洞设计资料调查表、有沟或路的应测绘沟（或路）与线路的平面关系。根据汇水面积确定涵洞的设计流量（p=1/100)。相关资料的准备：线路平剖面资料、填挖高度表、地质资料等。路基设计资料：路基断面的形式（路基宽度、路基边坡、坡面防护等）、出入口排水侧沟的沟底标高资料。涵洞孔径式样、出入口铺砌类型的拟定。根据涵洞功能、相关资料合理确定。孔径宜大不宜小，宜宽矮不宜高窄。出入口泄水面标高的拟定（排洪涵主要系为排除汇区内汇水而设，涵洞出入口标高均应较路基排水沟低。入口低，可以接引侧沟汇水，出口低，是因为涵洞一般均设置在汇区内地势最低洼处，出口侧路基侧沟均汇至涵洞出口处，并通过出口铺砌，排至下游。因此当遇到地势相对平坦，出口太低无条件排水时，应提请路基合理调整排水系统设计。涵身坡度一般不小于 4‰以利排水。）涵洞长度的计算、涵身分节与涵长调整（后面单独介绍）涵洞基础的设计（当涵洞基地应力不满足要求时，基底应进行加固处理，常见的有换填、碎石桩、旋喷桩等。）工程数量计算及汇总出图4、进出水口沟床加固及防护1)在涵洞上、下游河沟和路基边坡一定范围内，宜实行冲刷防护措施。当沟底纵坡小于或等于15%时，可铺砌到上、下游翼墙端部，并应在上、下游铺砌端部设置截水墙，其埋置深度不小于台身或翼墙基础深度。2)进水口沟床加固及防护① 当河沟纵坡小于 10%，河沟顺直，且土质和流速许可时，可对进口采纳干砌片石铺砌加固。② 当河沟纵坡为 10%~50%时，除岩石沟槽外，沟底和沟槽侧向边坡以及路基边沟均须实行人工铺砌加固。加固类型由水流流速确定。当采纳缓坡涵进口时，涵前沟底纵坡较陡，涵身纵坡较缓，应在进口段设置缓坡段，其长...
