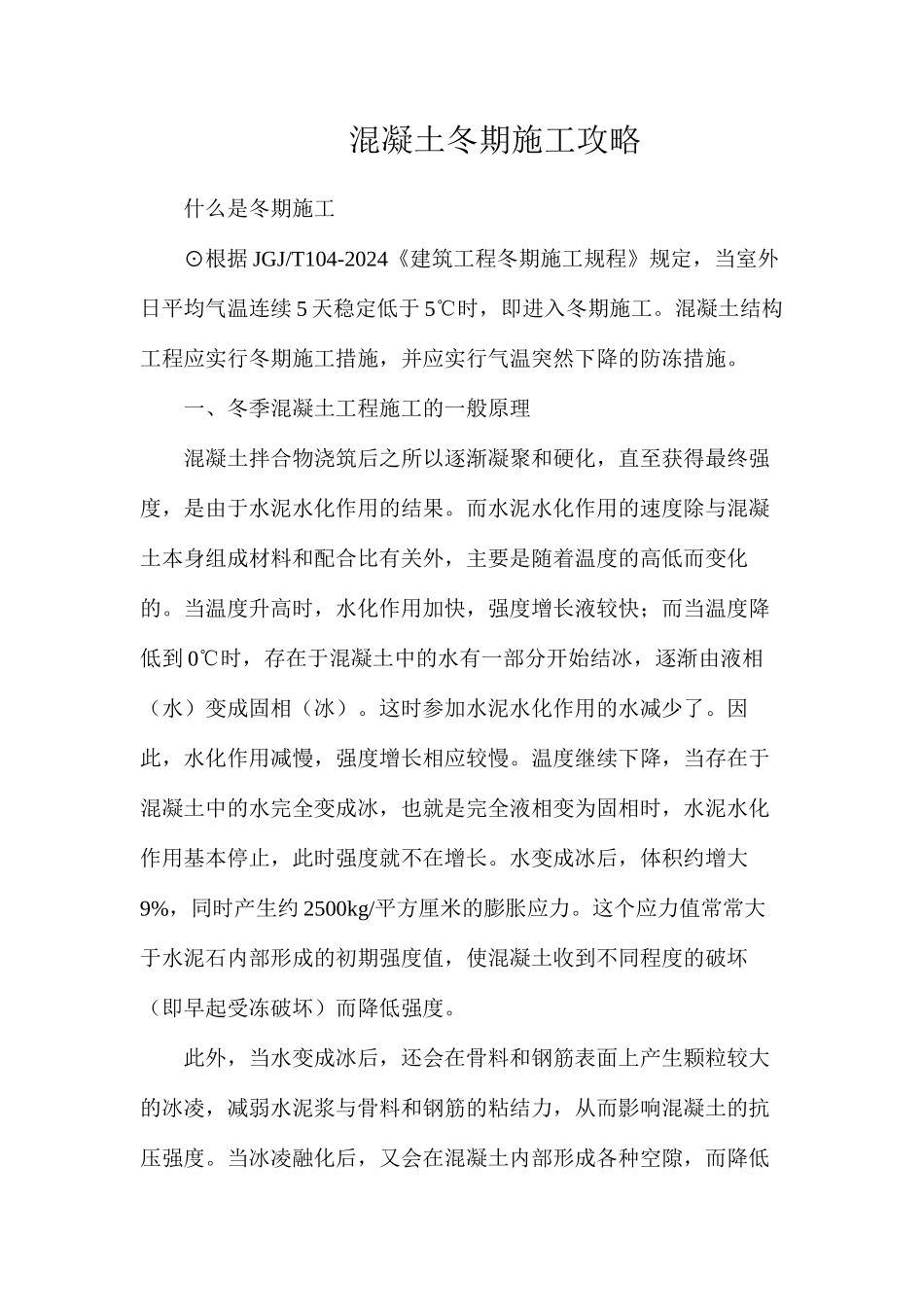

混凝土冬期施工攻略

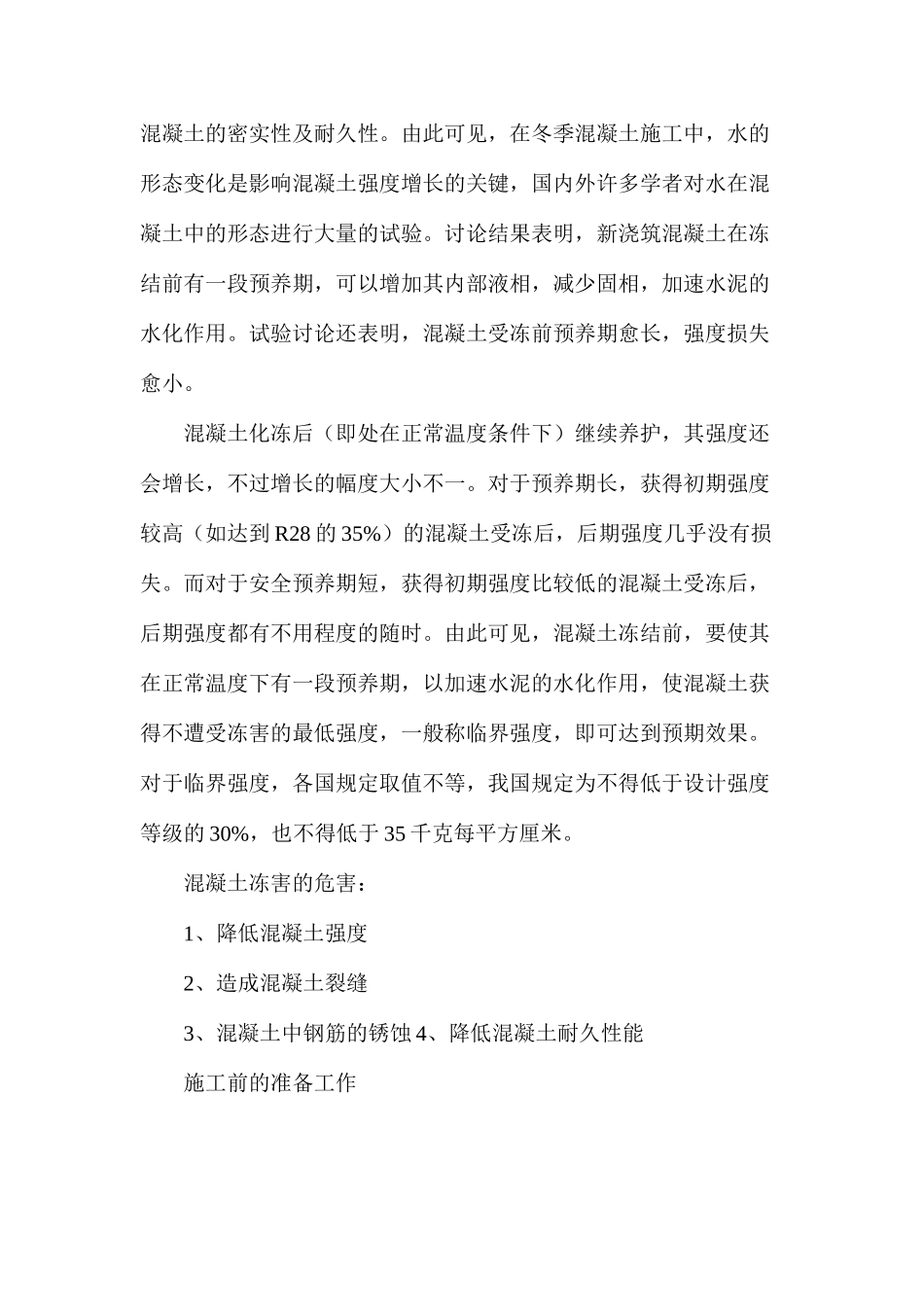

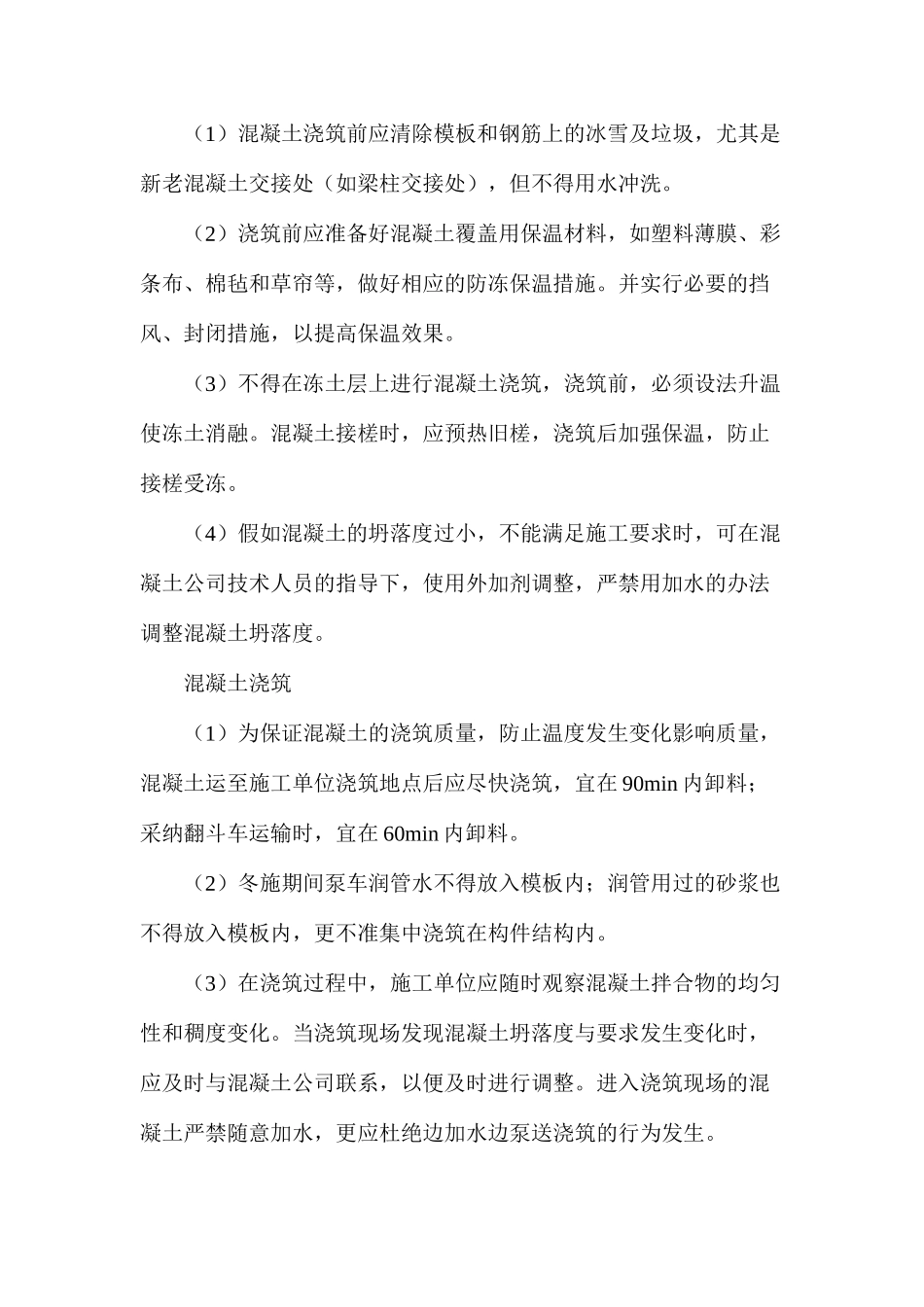

混凝土冬期施工攻略什么是冬期施工⊙根据 JGJ/T104-2024《建筑工程冬期施工规程》规定，当室外日平均气温连续 5 天稳定低于 5℃时，即进入冬期施工。混凝土结构工程应实行冬期施工措施，并应实行气温突然下降的防冻措施。一、冬季混凝土工程施工的一般原理混凝土拌合物浇筑后之所以逐渐凝聚和硬化，直至获得最终强度，是由于水泥水化作用的结果。而水泥水化作用的速度除与混凝土本身组成材料和配合比有关外，主要是随着温度的高低而变化的。当温度升高时，水化作用加快，强度增长液较快；而当温度降低到 0℃时，存在于混凝土中的水有一部分开始结冰，逐渐由液相（水）变成固相（冰）。这时参加水泥水化作用的水减少了。因此，水化作用减慢，强度增长相应较慢。温度继续下降，当存在于混凝土中的水完全变成冰，也就是完全液相变为固相时，水泥水化作用基本停止，此时强度就不在增长。水变成冰后，体积约增大9%，同时产生约 2500kg/平方厘米的膨胀应力。这个应力值常常大于水泥石内部形成的初期强度值，使混凝土收到不同程度的破坏（即早起受冻破坏）而降低强度。此外，当水变成冰后，还会在骨料和钢筋表面上产生颗粒较大的冰凌，减弱水泥浆与骨料和钢筋的粘结力，从而影响混凝土的抗压强度。当冰凌融化后，又会在混凝土内部形成各种空隙，而降低混凝土的密实性及耐久性。由此可见，在冬季混凝土施工中，水的形态变化是影响混凝土强度增长的关键，国内外许多学者对水在混凝土中的形态进行大量的试验。讨论结果表明，新浇筑混凝土在冻结前有一段预养期，可以增加其内部液相，减少固相，加速水泥的水化作用。试验讨论还表明，混凝土受冻前预养期愈长，强度损失愈小。混凝土化冻后（即处在正常温度条件下）继续养护，其强度还会增长，不过增长的幅度大小不一。对于预养期长，获得初期强度较高（如达到 R28 的 35%）的混凝土受冻后，后期强度几乎没有损失。而对于安全预养期短，获得初期强度比较低的混凝土受冻后，后期强度都有不用程度的随时。由此可见，混凝土冻结前，要使其在正常温度下有一段预养期，以加速水泥的水化作用，使混凝土获得不遭受冻害的最低强度，一般称临界强度，即可达到预期效果。对于临界强度，各国规定取值不等，我国规定为不得低于设计强度等级的 30%，也不得低于 35 千克每平方厘米。混凝土冻害的危害：1、降低混凝土强度2、造成混凝土裂缝3、混凝土中钢筋的锈蚀 4、降低混凝土耐久性能施工前的准备工作（1）混凝土...
