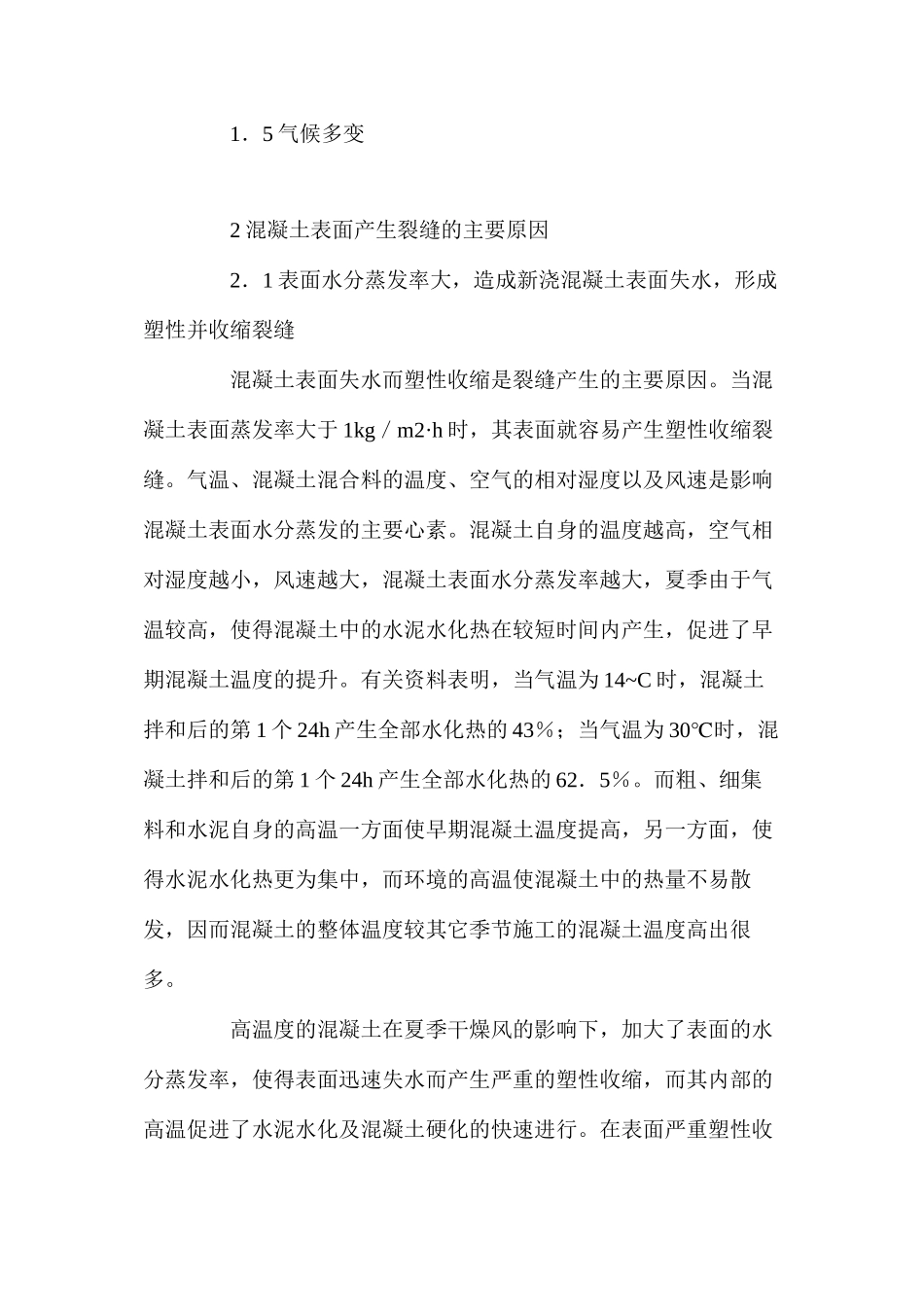

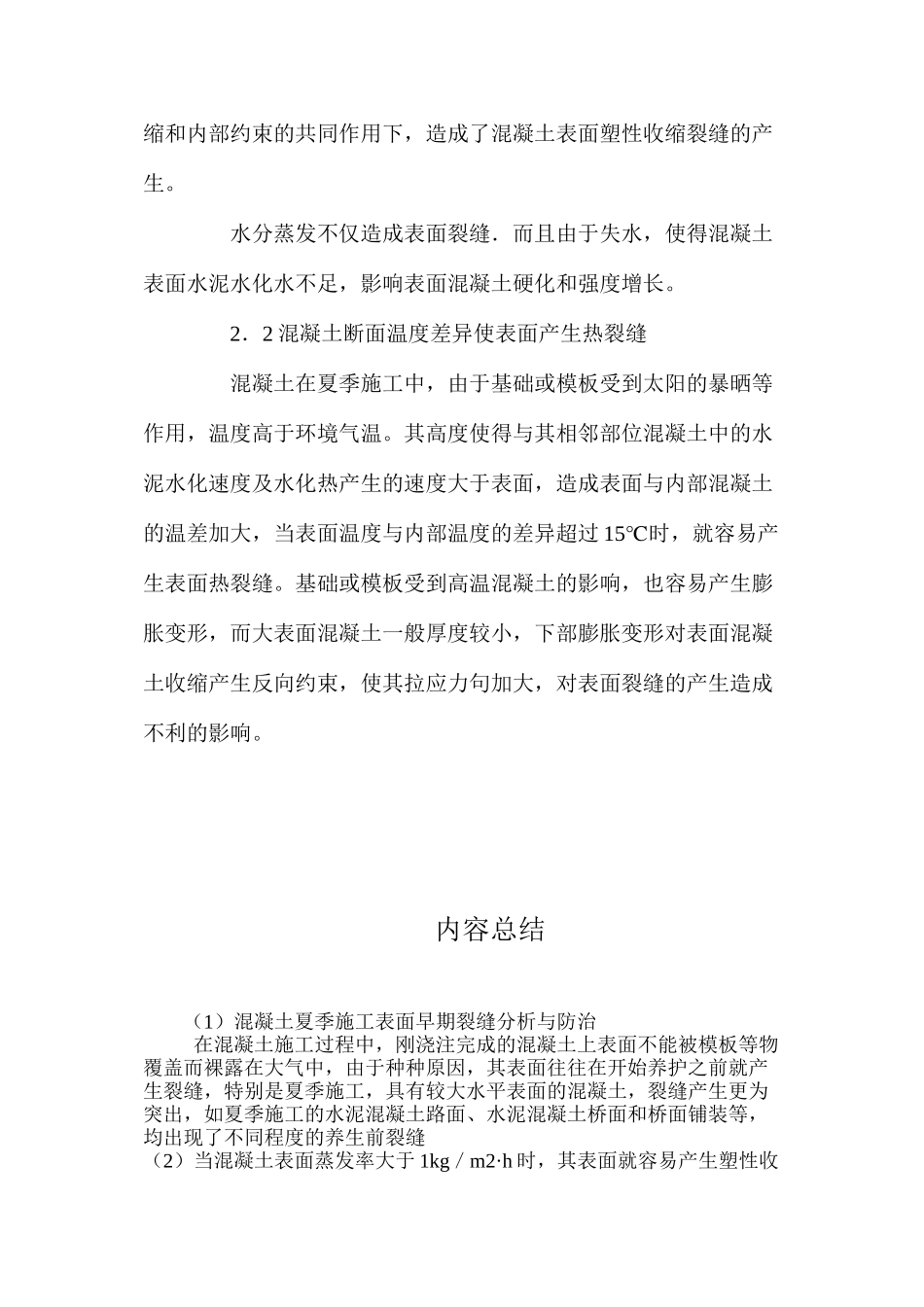

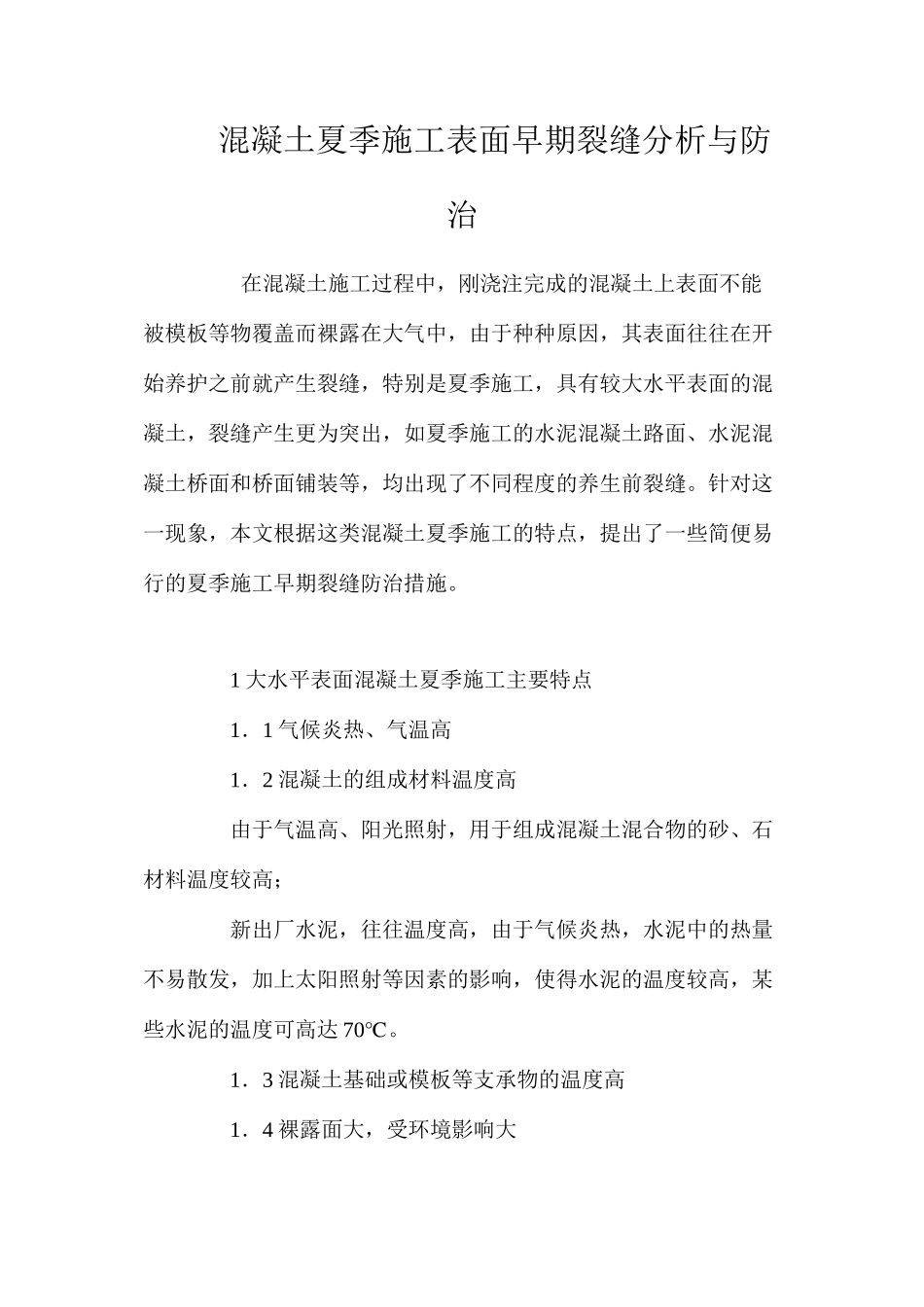

混凝土夏季施工表面早期裂缝分析与防治 在混凝土施工过程中，刚浇注完成的混凝土上表面不能被模板等物覆盖而裸露在大气中，由于种种原因，其表面往往在开始养护之前就产生裂缝，特别是夏季施工，具有较大水平表面的混凝土，裂缝产生更为突出，如夏季施工的水泥混凝土路面、水泥混凝土桥面和桥面铺装等，均出现了不同程度的养生前裂缝。针对这一现象，本文根据这类混凝土夏季施工的特点，提出了一些简便易行的夏季施工早期裂缝防治措施。 1 大水平表面混凝土夏季施工主要特点 1．1 气候炎热、气温高 1．2 混凝土的组成材料温度高 由于气温高、阳光照射，用于组成混凝土混合物的砂、石材料温度较高； 新出厂水泥，往往温度高，由于气候炎热，水泥中的热量不易散发，加上太阳照射等因素的影响，使得水泥的温度较高，某些水泥的温度可高达 70℃。 1．3 混凝土基础或模板等支承物的温度高 1．4 裸露面大，受环境影响大 1．5 气候多变 2 混凝土表面产生裂缝的主要原因 2．1 表面水分蒸发率大，造成新浇混凝土表面失水，形成塑性并收缩裂缝 混凝土表面失水而塑性收缩是裂缝产生的主要原因。当混凝土表面蒸发率大于 1kg／m2·h 时，其表面就容易产生塑性收缩裂缝。气温、混凝土混合料的温度、空气的相对湿度以及风速是影响混凝土表面水分蒸发的主要心素。混凝土自身的温度越高，空气相对湿度越小，风速越大，混凝土表面水分蒸发率越大，夏季由于气温较高，使得混凝土中的水泥水化热在较短时间内产生，促进了早期混凝土温度的提升。有关资料表明，当气温为 14~C 时，混凝土拌和后的第 1 个 24h 产生全部水化热的 43％；当气温为 30℃时，混凝土拌和后的第 1 个 24h 产生全部水化热的 62．5％。而粗、细集料和水泥自身的高温一方面使早期混凝土温度提高，另一方面，使得水泥水化热更为集中，而环境的高温使混凝土中的热量不易散发，因而混凝土的整体温度较其它季节施工的混凝土温度高出很多。 高温度的混凝土在夏季干燥风的影响下，加大了表面的水分蒸发率，使得表面迅速失水而产生严重的塑性收缩，而其内部的高温促进了水泥水化及混凝土硬化的快速进行。在表面严重塑性收缩和内部约束的共同作用下，造成了混凝土表面塑性收缩裂缝的产生。 水分蒸发不仅造成表面裂缝．而且由于失水，使得混凝土表面水泥水化水不足，影响表面混凝土硬化和强度增长。 2．2 混凝土断面温度差异使表面产生热裂缝 混凝土在夏季施工中，由...
