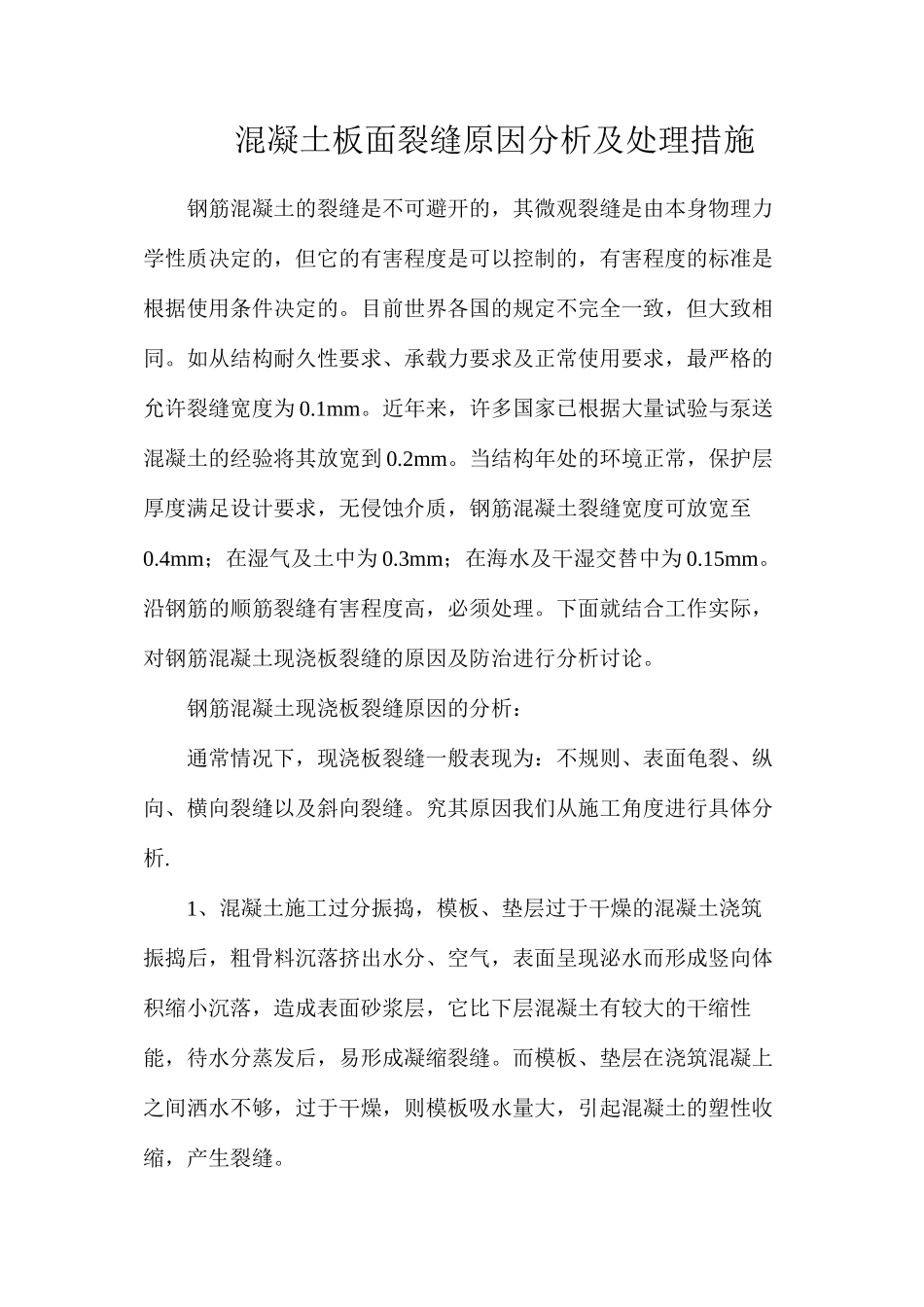

混凝土板面裂缝原因分析及处理措施

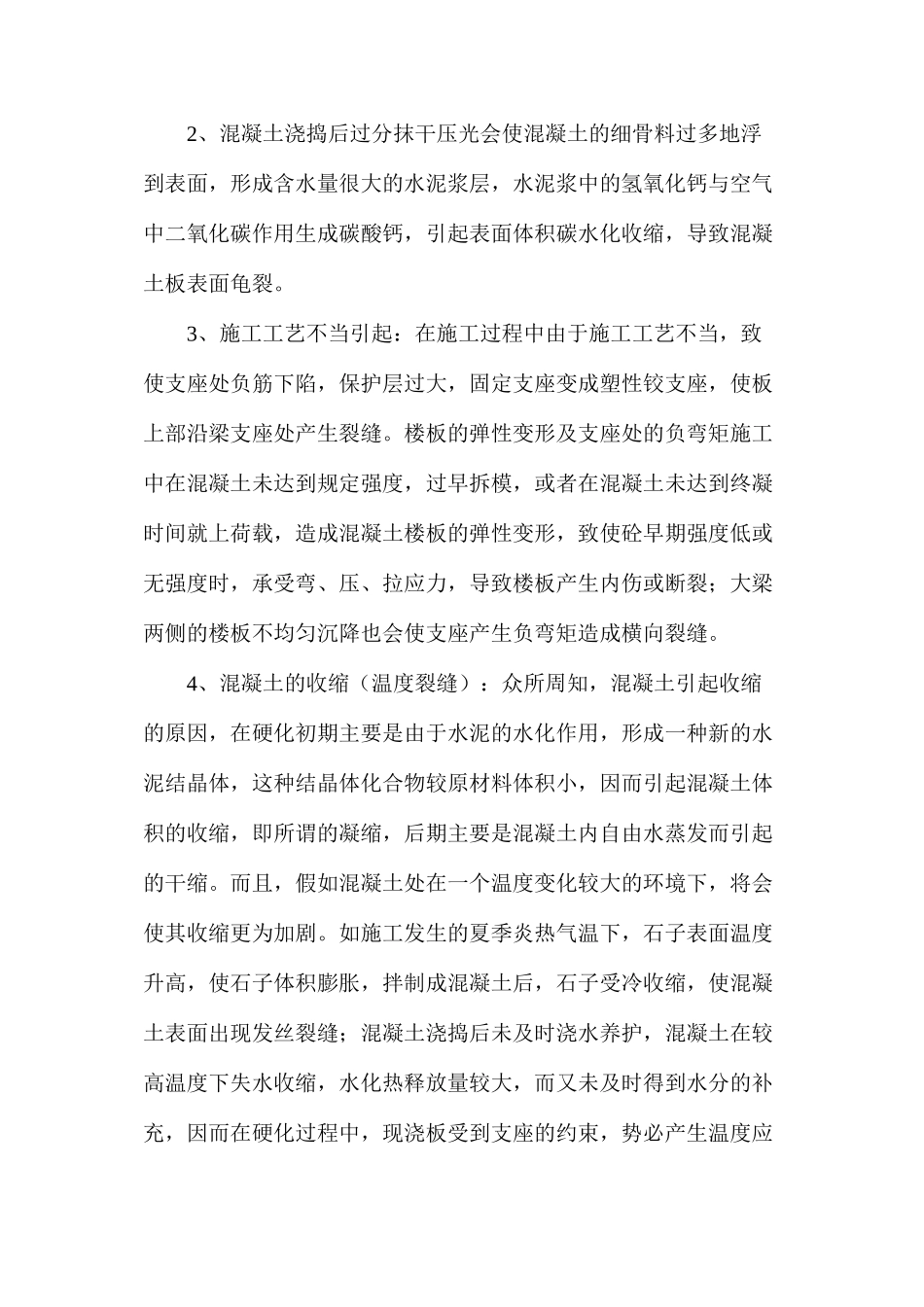

混凝土板面裂缝原因分析及处理措施钢筋混凝土的裂缝是不可避开的，其微观裂缝是由本身物理力学性质决定的，但它的有害程度是可以控制的，有害程度的标准是根据使用条件决定的。目前世界各国的规定不完全一致，但大致相同。如从结构耐久性要求、承载力要求及正常使用要求，最严格的允许裂缝宽度为 0.1mm。近年来，许多国家已根据大量试验与泵送混凝土的经验将其放宽到 0.2mm。当结构年处的环境正常，保护层厚度满足设计要求，无侵蚀介质，钢筋混凝土裂缝宽度可放宽至0.4mm；在湿气及土中为 0.3mm；在海水及干湿交替中为 0.15mm。沿钢筋的顺筋裂缝有害程度高，必须处理。下面就结合工作实际，对钢筋混凝土现浇板裂缝的原因及防治进行分析讨论。钢筋混凝土现浇板裂缝原因的分析：通常情况下，现浇板裂缝一般表现为：不规则、表面龟裂、纵向、横向裂缝以及斜向裂缝。究其原因我们从施工角度进行具体分析.1、混凝土施工过分振捣，模板、垫层过于干燥的混凝土浇筑振捣后，粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落，造成表面砂浆层，它比下层混凝土有较大的干缩性能，待水分蒸发后，易形成凝缩裂缝。而模板、垫层在浇筑混凝上之间洒水不够，过于干燥，则模板吸水量大，引起混凝土的塑性收缩，产生裂缝。2、混凝土浇捣后过分抹干压光会使混凝土的细骨料过多地浮到表面，形成含水量很大的水泥浆层，水泥浆中的氢氧化钙与空气中二氧化碳作用生成碳酸钙，引起表面体积碳水化收缩，导致混凝土板表面龟裂。3、施工工艺不当引起：在施工过程中由于施工工艺不当，致使支座处负筋下陷，保护层过大，固定支座变成塑性铰支座，使板上部沿梁支座处产生裂缝。楼板的弹性变形及支座处的负弯矩施工中在混凝土未达到规定强度，过早拆模，或者在混凝土未达到终凝时间就上荷载，造成混凝土楼板的弹性变形，致使砼早期强度低或无强度时，承受弯、压、拉应力，导致楼板产生内伤或断裂；大梁两侧的楼板不均匀沉降也会使支座产生负弯矩造成横向裂缝。4、混凝土的收缩（温度裂缝）：众所周知，混凝土引起收缩的原因，在硬化初期主要是由于水泥的水化作用，形成一种新的水泥结晶体，这种结晶体化合物较原材料体积小，因而引起混凝土体积的收缩，即所谓的凝缩，后期主要是混凝土内自由水蒸发而引起的干缩。而且，假如混凝土处在一个温度变化较大的环境下，将会使其收缩更为加剧。如施工发生的夏季炎热气温下，石子表面温度升高，使石子体积膨胀，拌制成混...
