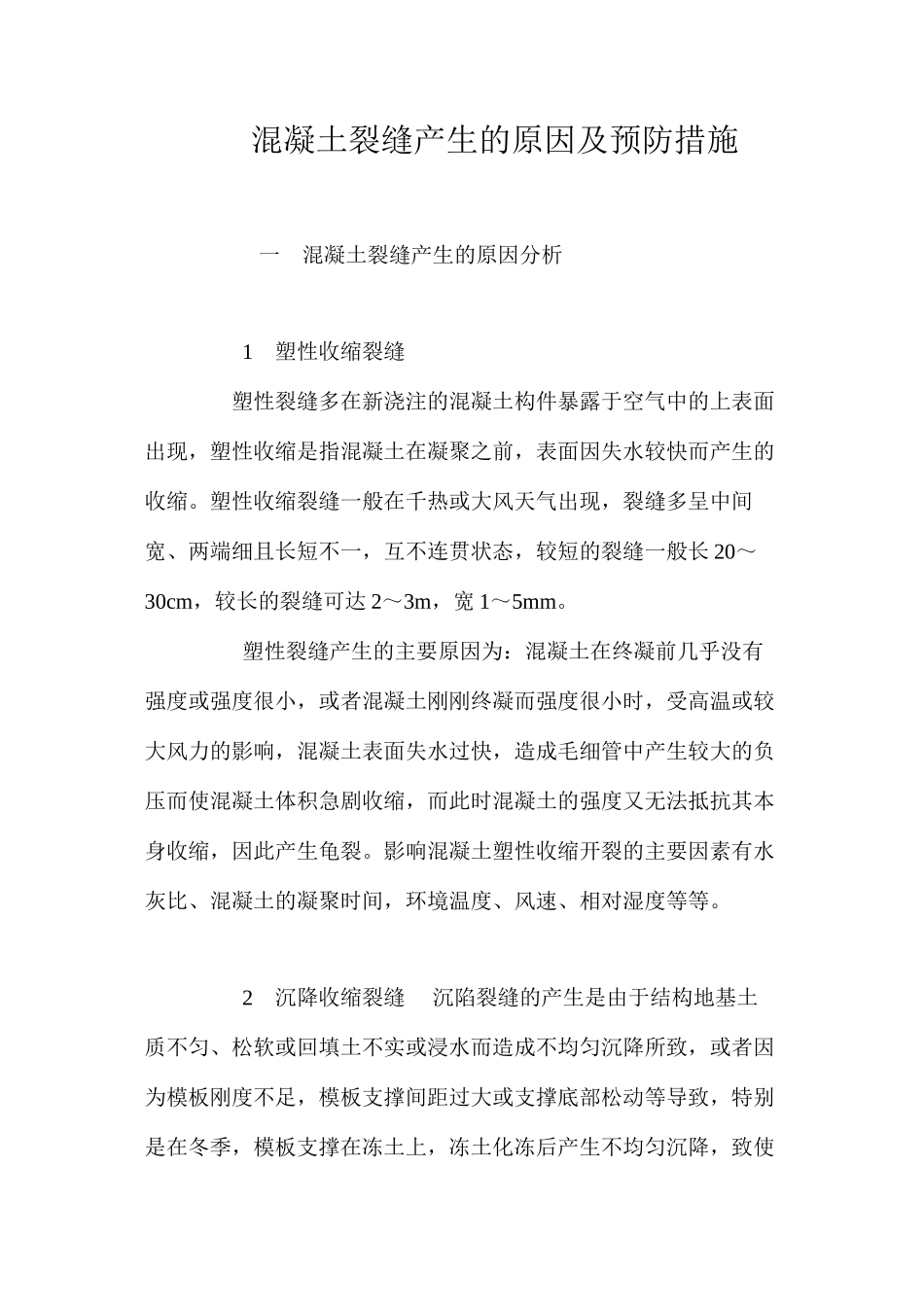

混凝土裂缝产生的原因及预防措施 一混凝土裂缝产生的原因分析 1 塑性收缩裂缝 塑性裂缝多在新浇注的混凝土构件暴露于空气中的上表面出现，塑性收缩是指混凝土在凝聚之前，表面因失水较快而产生的收缩。塑性收缩裂缝一般在千热或大风天气出现，裂缝多呈中间宽、两端细且长短不一，互不连贯状态，较短的裂缝一般长 20～30cm，较长的裂缝可达 2～3m，宽 1～5mm。 塑性裂缝产生的主要原因为：混凝土在终凝前几乎没有强度或强度很小，或者混凝土刚刚终凝而强度很小时，受高温或较大风力的影响，混凝土表面失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土的强度又无法抵抗其本身收缩，因此产生龟裂。影响混凝土塑性收缩开裂的主要因素有水灰比、混凝土的凝聚时间，环境温度、风速、相对湿度等等。 2 沉降收缩裂缝沉陷裂缝的产生是由于结构地基土质不匀、松软或回填土不实或浸水而造成不均匀沉降所致，或者因为模板刚度不足，模板支撑间距过大或支撑底部松动等导致，特别是在冬季，模板支撑在冻土上，冻土化冻后产生不均匀沉降，致使混凝土结构产生裂缝。此类裂缝多为深进或贯穿性裂缝，裂缝呈梭形，其走向与沉陷情况有关，一般沿与地面垂直或呈 30～45 度角方向进展，较大的沉陷裂缝，往往有一定的错位，裂缝宽度往往与沉降量成正比关系。裂缝宽度宽度 0.3～0.4mm，受温度变化的影响较小。地基变形稳定之后，沉陷裂缝也基本趋于稳定。 3 温度裂缝 温度裂缝多发生在大体积混凝土表面或温差变化较大地区的混凝土结构中。混凝土浇筑后，在硬化过程中，水泥水化产生大量的水化热，(当水泥用量在 350-550kg／m3，每立方米混凝土将释放出 17500-27500kJ 的热量，从而使混凝土内部温度升达 70℃左右甚至更高)。由于混凝士的体积较大，大量的水化热聚积在混凝土内部而不易散发，导致内部温度急剧上升，而混凝土表面散热较快，这样就形成内外的较大温差，较大的温差造成内部与外部热胀冷缩的程度不同，使混凝土表面产生一定的拉应力。当拉应力超过混凝土的抗拉强度极限时，混凝士表面就会产生裂缝，这种裂缝多发生在混凝土施工中后期。 在混凝土的施工中当温差变化较大，或者是混凝土受到寒潮的袭击等，会导致混凝土表面温度急剧下降，而产生收缩，表面收缩的混凝土受内部混凝土的约束，将产生很大的拉应力而产生裂缝，这种裂缝通常只在混凝土表面较浅的范围内产生。温度裂缝的走向通常无一定规律，大面积结构裂...
