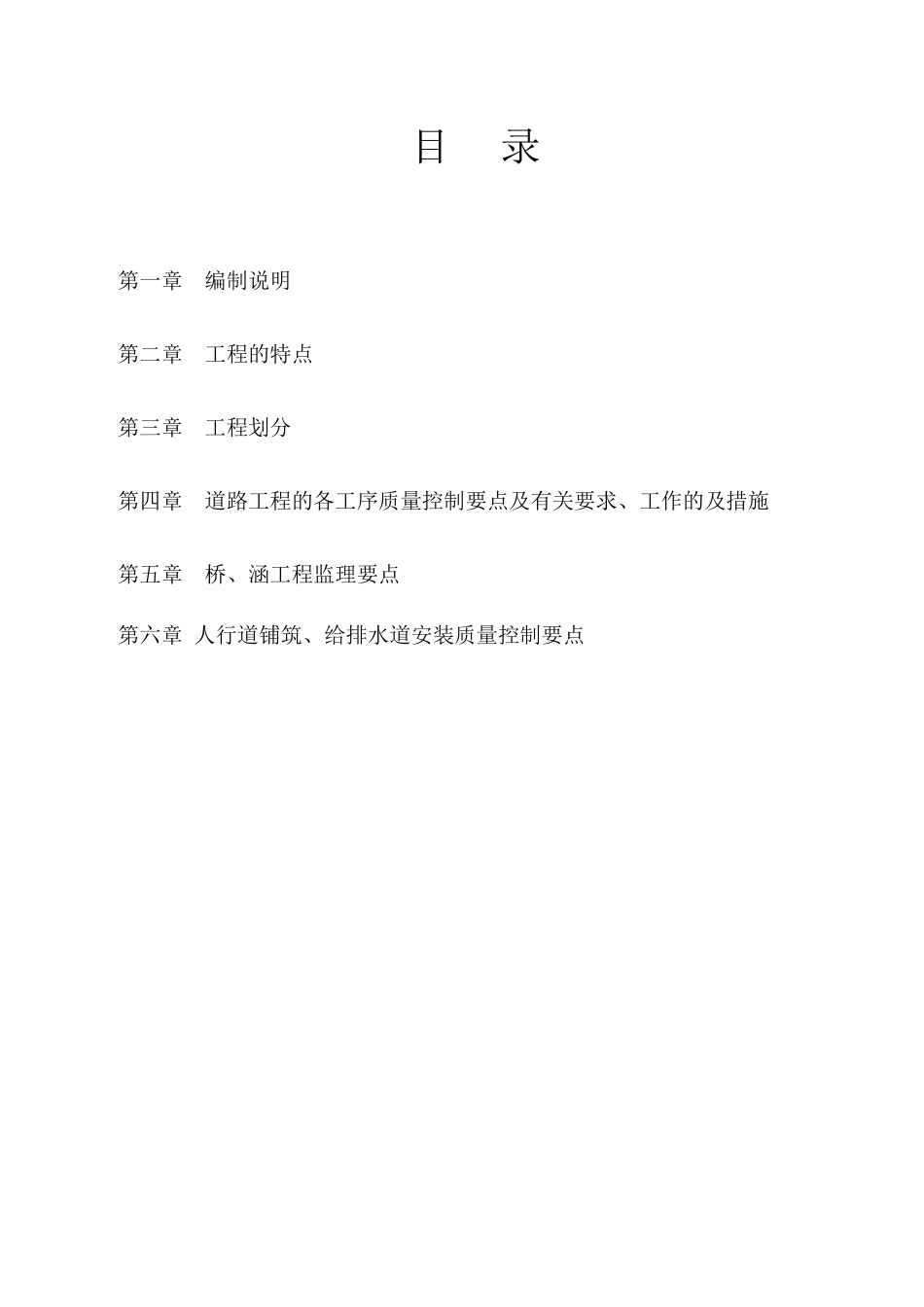

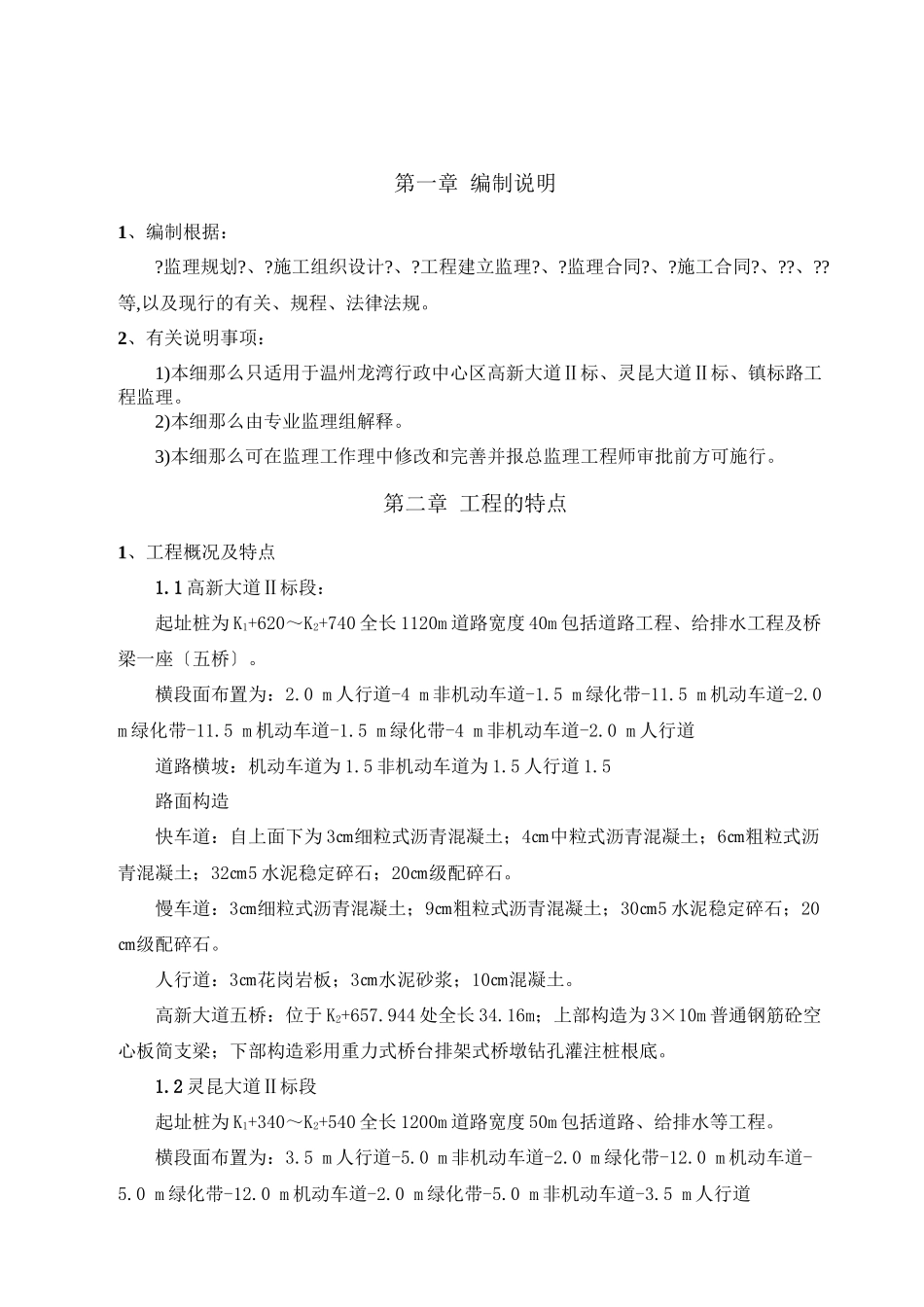

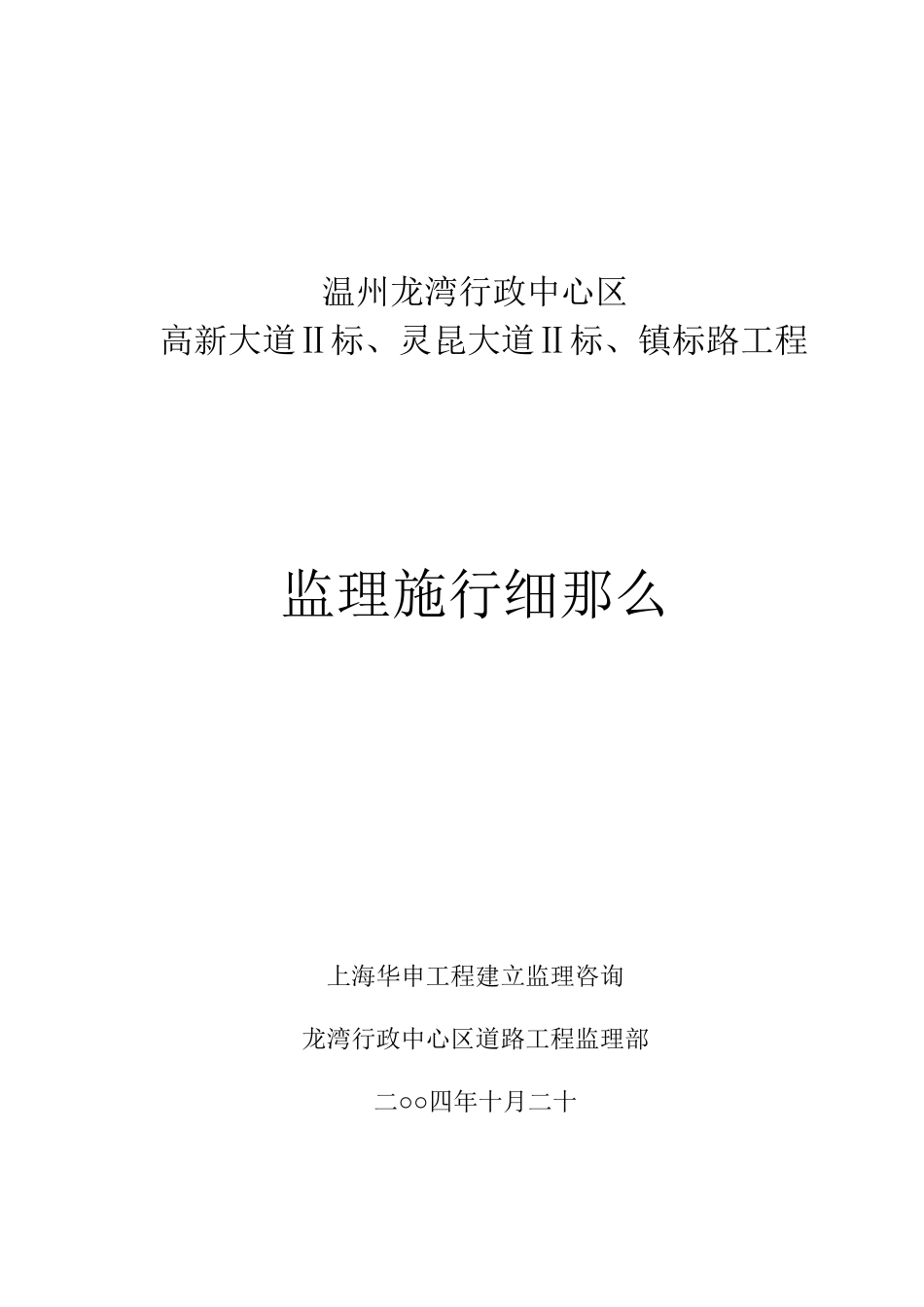

温州龙湾行政中心区 高新大道Ⅱ标、灵昆大道Ⅱ标、镇标路工程监理施行细那么上海华申工程建立监理咨询龙湾行政中心区道路工程监理部○○二四年十月二十 目录 第一章编制说明 第二章工程的特点 第三章工程划分 第四章道路工程的各工序质量控制要点及有关要求、工作的及措施 第五章桥、涵工程监理要点 第六章 人行道铺筑、给排水道安装质量控制要点 第一章 编制说明1、编制根据:?监理规划?、?施工组织设计?、?工程建立监理?、?监理合同?、?施工合同?、??、??等,以及现行的有关、规程、法律法规。2、有关说明事项:1)本细那么只适用于温州龙湾行政中心区高新大道Ⅱ标、灵昆大道Ⅱ标、镇标路工程监理。2)本细那么由专业监理组解释。3)本细那么可在监理工作理中修改和完善并报总监理工程师审批前方可施行。 第二章 工程的特点1、工程概况及特点1.1 高新大道Ⅱ标段:起址桩为 K1+620~K2+740 全长 1120m 道路宽度 40m 包括道路工程、给排水工程及桥梁一座〔五桥〕。横段面布置为:2.0 m 人行道-4 m 非机动车道-1.5 m 绿化带-11.5 m 机动车道-2.0 m 绿化带-11.5 m 机动车道-1.5 m 绿化带-4 m 非机动车道-2.0 m 人行道道路横坡:机动车道为 1.5 非机动车道为 1.5 人行道 1.5路面构造快车道:自上面下为 3㎝细粒式沥青混凝土;4㎝中粒式沥青混凝土;6㎝粗粒式沥青混凝土;32㎝5 水泥稳定碎石;20㎝级配碎石。慢车道:3㎝细粒式沥青混凝土;9㎝粗粒式沥青混凝土;30㎝5 水泥稳定碎石;20㎝级配碎石。人行道:3㎝花岗岩板;3㎝水泥砂浆;10㎝混凝土。高新大道五桥:位于 K2+657.944 处全长 34.16m;上部构造为 3×10m 普通钢筋砼空心板简支梁;下部构造彩用重力式桥台排架式桥墩钻孔灌注桩根底。1.2 灵昆大道Ⅱ标段起址桩为 K1+340~K2+540 全长 1200m 道路宽度 50m 包括道路、给排水等工程。横段面布置为:3.5 m 人行道-5.0 m 非机动车道-2.0 m 绿化带-12.0 m 机动车道-5.0 m 绿化带-12.0 m 机动车道-2.0 m 绿化带-5.0 m 非机动车道-3.5 m 人行道道路横坡:机动车道为 1.5 非机动车道为 1.5 人行道 1.5路面构造快车道:自上而下为 3㎝细粒式沥青混凝土;4㎝中粒式沥青混凝土;6㎝粗粒式沥青混凝土;32㎝5 水泥稳定碎石;20㎝级配碎石。慢车道:3㎝细粒式沥青混凝土;9㎝粗粒式沥青混凝土;30㎝5 水泥稳定碎石;15㎝级配碎石。人行道:3㎝花岗岩板;3㎝水泥砂浆;10㎝...
