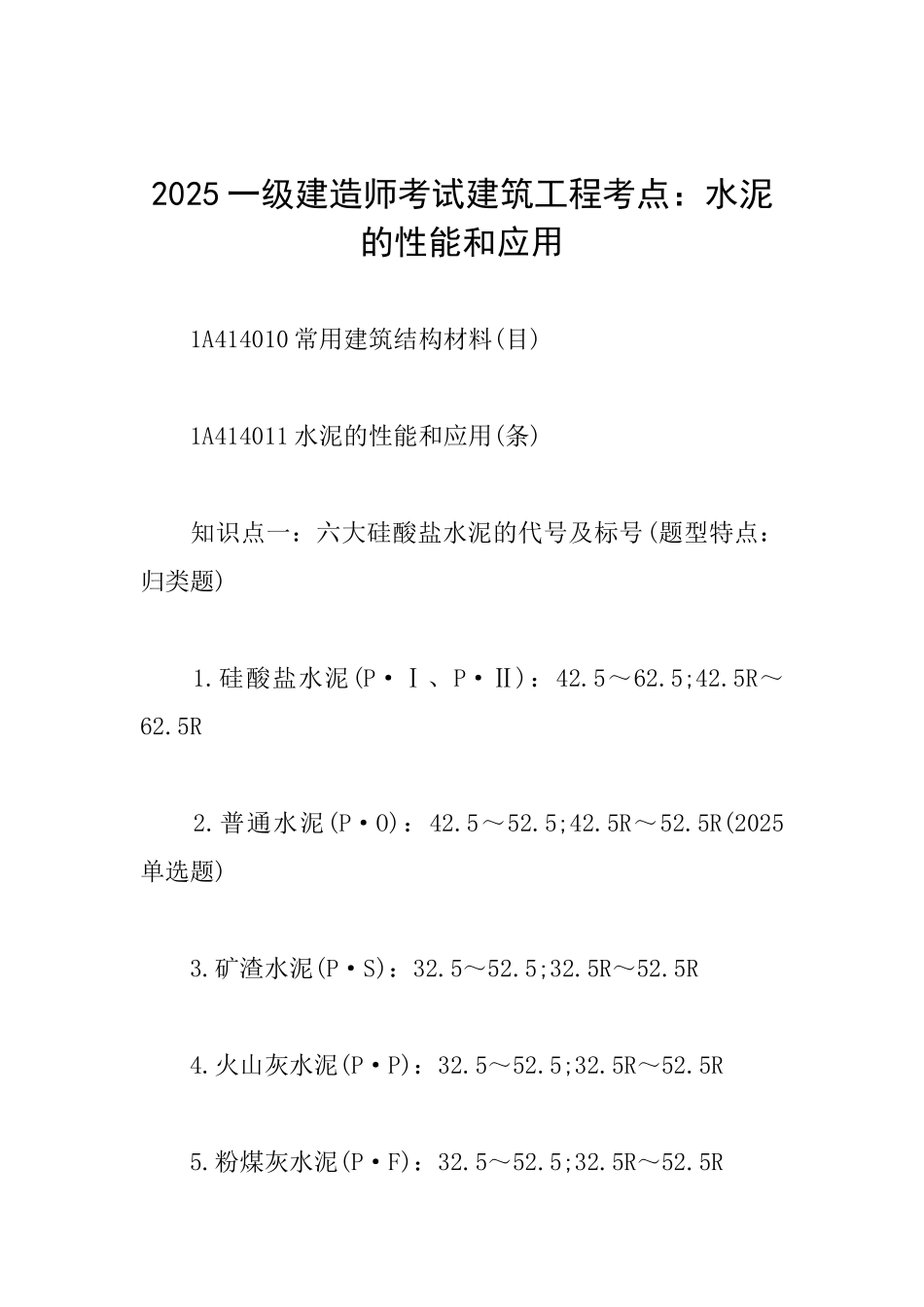

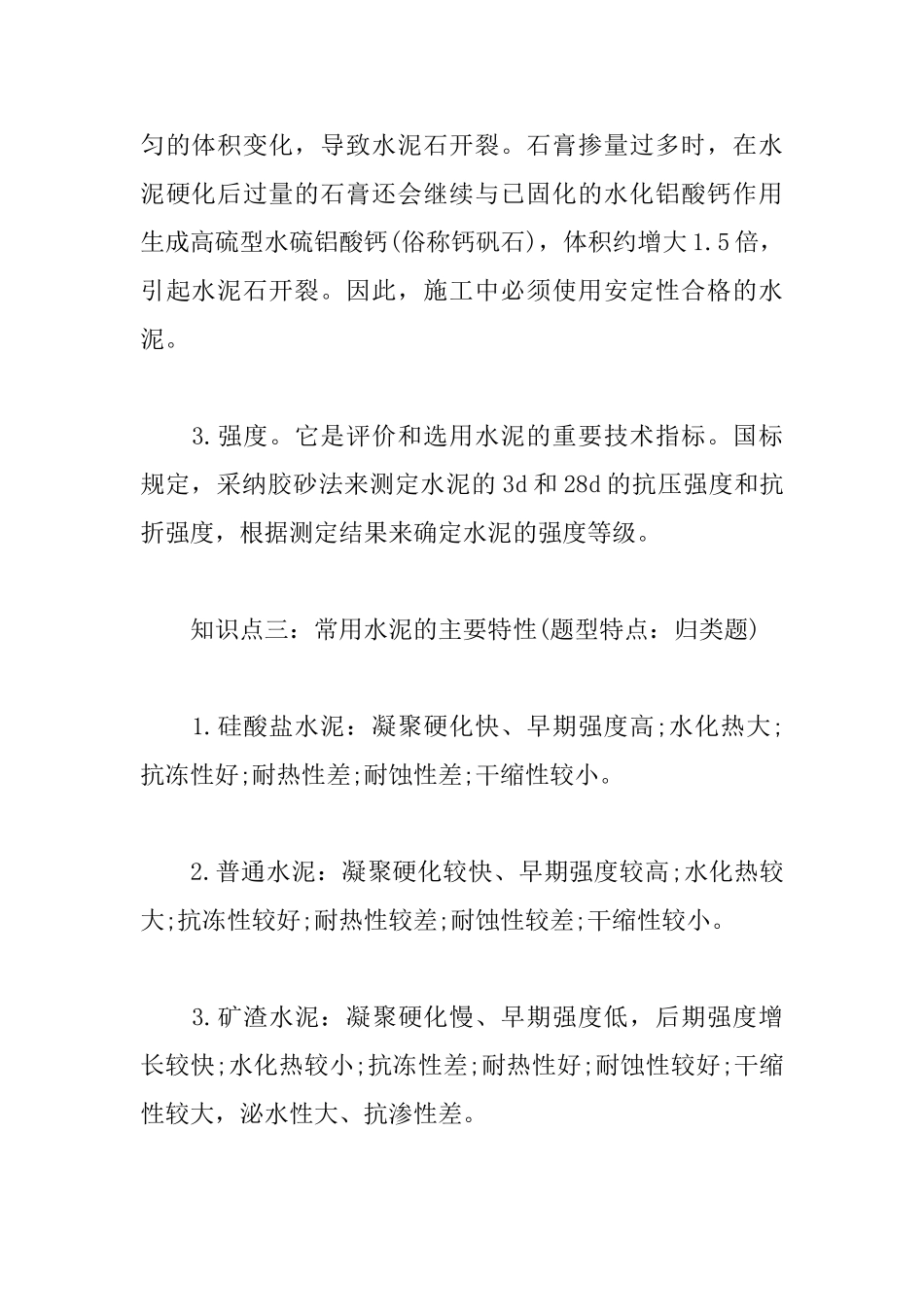

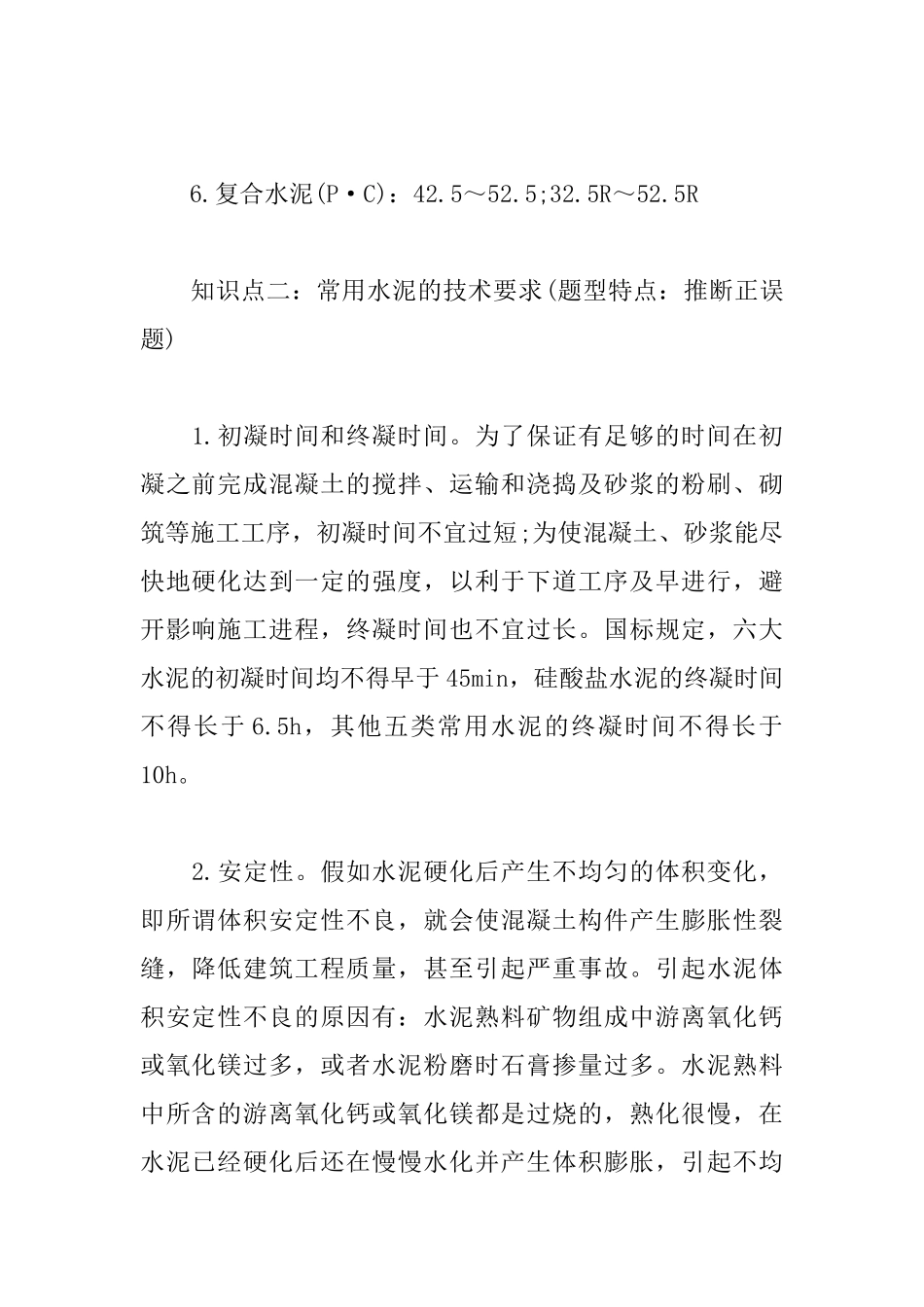

2025 一级建造师考试建筑工程考点：水泥的性能和应用 1A414010 常用建筑结构材料(目) 1A414011 水泥的性能和应用(条) 知识点一：六大硅酸盐水泥的代号及标号(题型特点：归类题) 1.硅酸盐水泥(P·Ⅰ、P·Ⅱ)：42.5～62.5;42.5R～62.5R 2.普通水泥(P·O)：42.5～52.5;42.5R～52.5R(2025单选题) 3.矿渣水泥(P·S)：32.5～52.5;32.5R～52.5R 4.火山灰水泥(P·P)：32.5～52.5;32.5R～52.5R 5.粉煤灰水泥(P·F)：32.5～52.5;32.5R～52.5R 6.复合水泥(P·C)：42.5～52.5;32.5R～52.5R 知识点二：常用水泥的技术要求(题型特点：推断正误题) 1.初凝时间和终凝时间。为了保证有足够的时间在初凝之前完成混凝土的搅拌、运输和浇捣及砂浆的粉刷、砌筑等施工工序，初凝时间不宜过短;为使混凝土、砂浆能尽快地硬化达到一定的强度，以利于下道工序及早进行，避开影响施工进程，终凝时间也不宜过长。国标规定，六大水泥的初凝时间均不得早于 45min，硅酸盐水泥的终凝时间不得长于 6.5h，其他五类常用水泥的终凝时间不得长于10h。 2.安定性。假如水泥硬化后产生不均匀的体积变化，即所谓体积安定性不良，就会使混凝土构件产生膨胀性裂缝，降低建筑工程质量，甚至引起严重事故。引起水泥体积安定性不良的原因有：水泥熟料矿物组成中游离氧化钙或氧化镁过多，或者水泥粉磨时石膏掺量过多。水泥熟料中所含的游离氧化钙或氧化镁都是过烧的，熟化很慢，在水泥已经硬化后还在慢慢水化并产生体积膨胀，引起不均匀的体积变化，导致水泥石开裂。石膏掺量过多时，在水泥硬化后过量的石膏还会继续与已固化的水化铝酸钙作用生成高硫型水硫铝酸钙(俗称钙矾石)，体积约增大 1.5 倍，引起水泥石开裂。因此，施工中必须使用安定性合格的水泥。 3.强度。它是评价和选用水泥的重要技术指标。国标规定，采纳胶砂法来测定水泥的 3d 和 28d 的抗压强度和抗折强度，根据测定结果来确定水泥的强度等级。 知识点三：常用水泥的主要特性(题型特点：归类题) 1.硅酸盐水泥：凝聚硬化快、早期强度高;水化热大;抗冻性好;耐热性差;耐蚀性差;干缩性较小。 2.普通水泥：凝聚硬化较快、早期强度较高;水化热较大;抗冻性较好;耐热性较差;耐蚀性较差;干缩性较小。 3.矿渣水泥：凝聚硬化慢、早期强度低，后期强度增长较快;水化热较小;抗冻性差;耐热性好;耐蚀性较好;干缩性较大，泌水性大、抗渗性差。 4.火山灰水泥：凝聚硬化慢、早期强度低，后期强度增长较快;水化热较小;抗...
