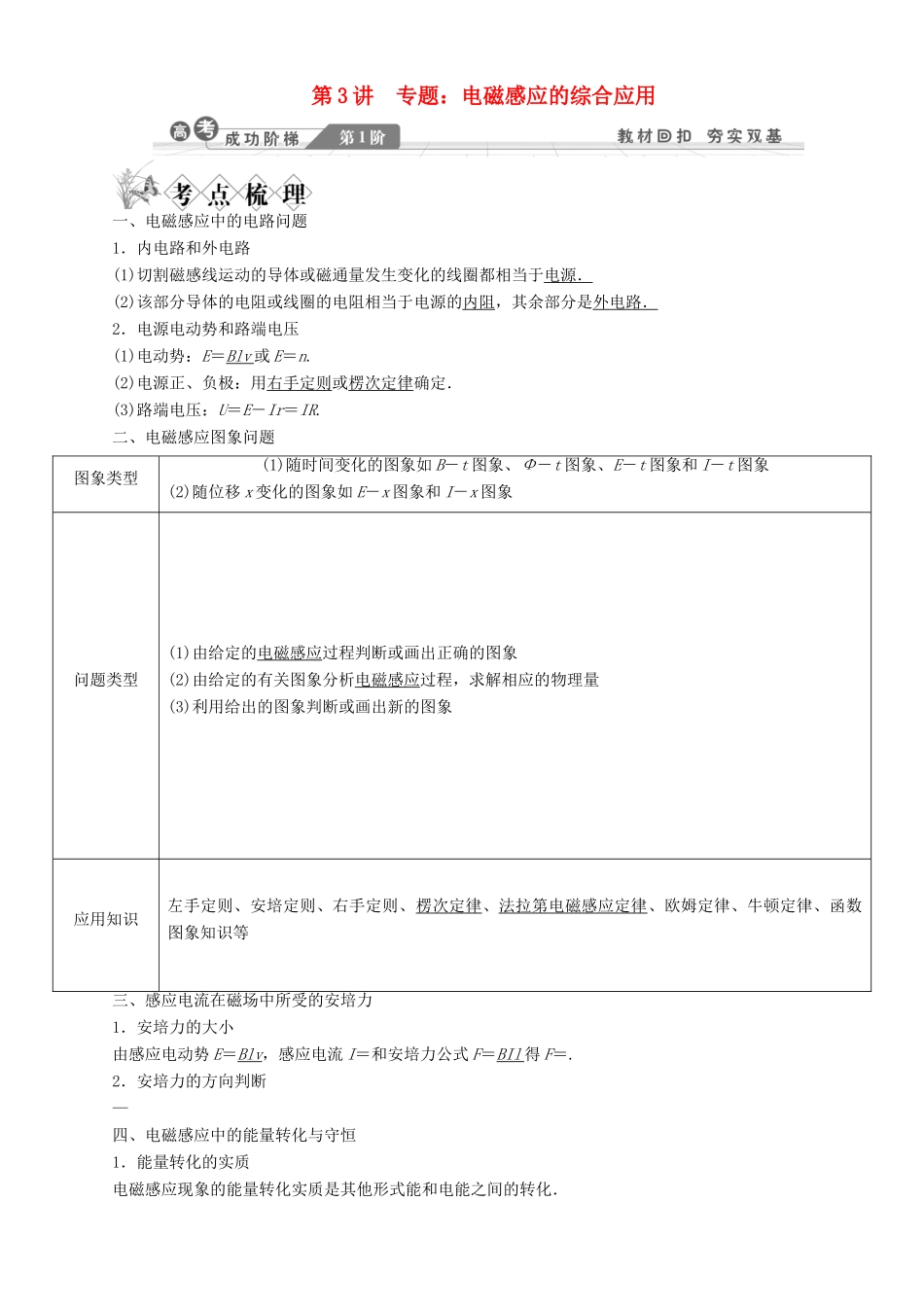

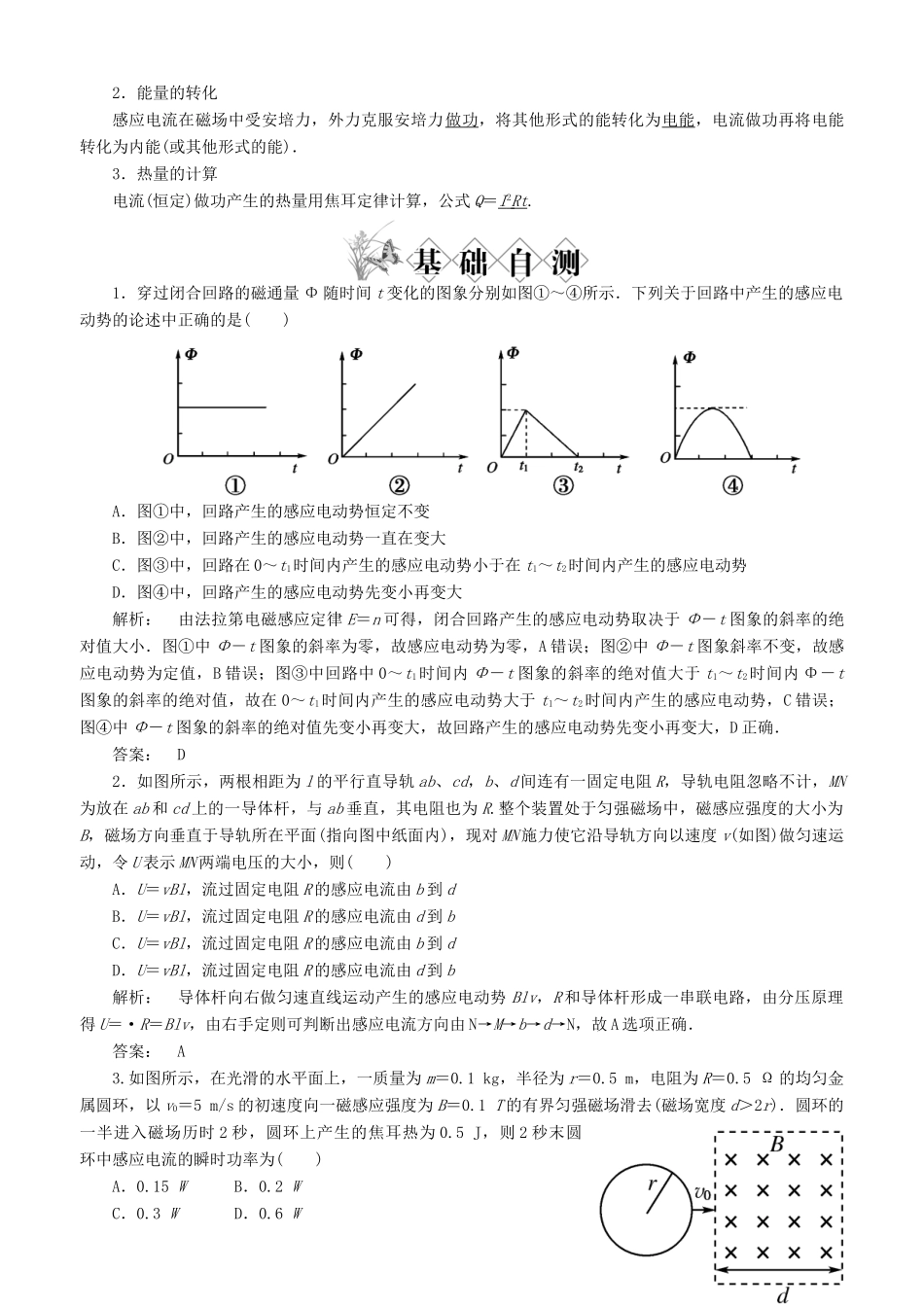

第 3 讲 专题:电磁感应的综合应用一、电磁感应中的电路问题1.内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于电源.(2)该部分导体的电阻或线圈的电阻相当于电源的内阻,其余部分是外电路.2.电源电动势和路端电压(1)电动势:E=Blv 或 E=n.(2)电源正、负极:用右手定则或楞次定律确定.(3)路端电压:U=E-Ir=IR.二、电磁感应图象问题图象类型(1)随时间变化的图象如 B-t 图象、Φ-t 图象、E-t 图象和 I-t 图象(2)随位移 x 变化的图象如 E-x 图象和 I-x 图象问题类型(1)由给定的电磁感应过程判断或画出正确的图象(2)由给定的有关图象分析电磁感应过程,求解相应的物理量(3)利用给出的图象判断或画出新的图象应用知识左手定则、安培定则、右手定则、楞次定律、法拉第电磁感应定律、欧姆定律、牛顿定律、函数图象知识等三、感应电流在磁场中所受的安培力1.安培力的大小由感应电动势 E=Blv,感应电流 I=和安培力公式 F=BIl 得 F=.2.安培力的方向判断—四、电磁感应中的能量转化与守恒1.能量转化的实质电磁感应现象的能量转化实质是其他形式能和电能之间的转化.2.能量的转化感应电流在磁场中受安培力,外力克服安培力做功,将其他形式的能转化为电能,电流做功再将电能转化为内能(或其他形式的能).3.热量的计算电流(恒定)做功产生的热量用焦耳定律计算,公式 Q=I 2 Rt .1.穿过闭合回路的磁通量 Φ 随时间 t 变化的图象分别如图①~④所示.下列关于回路中产生的感应电动势的论述中正确的是( )A.图①中,回路产生的感应电动势恒定不变B.图②中,回路产生的感应电动势一直在变大C.图③中,回路在 0~t1时间内产生的感应电动势小于在 t1~t2时间内产生的感应电动势D.图④中,回路产生的感应电动势先变小再变大解析: 由法拉第电磁感应定律 E=n 可得,闭合回路产生的感应电动势取决于 Φ-t 图象的斜率的绝对值大小.图①中 Φ-t 图象的斜率为零,故感应电动势为零,A 错误;图②中 Φ-t 图象斜率不变,故感应电动势为定值,B 错误;图③中回路中 0~t1时间内 Φ-t 图象的斜率的绝对值大于 t1~t2时间内 Φ-t图象的斜率的绝对值,故在 0~t1时间内产生的感应电动势大于 t1~t2时间内产生的感应电动势,C 错误;图④中 Φ-t 图象的斜率的绝对值先变小再变大,故回路产生的感应电动势先变小再变大,D 正确.答案: D2.如图所示,两根相距...
