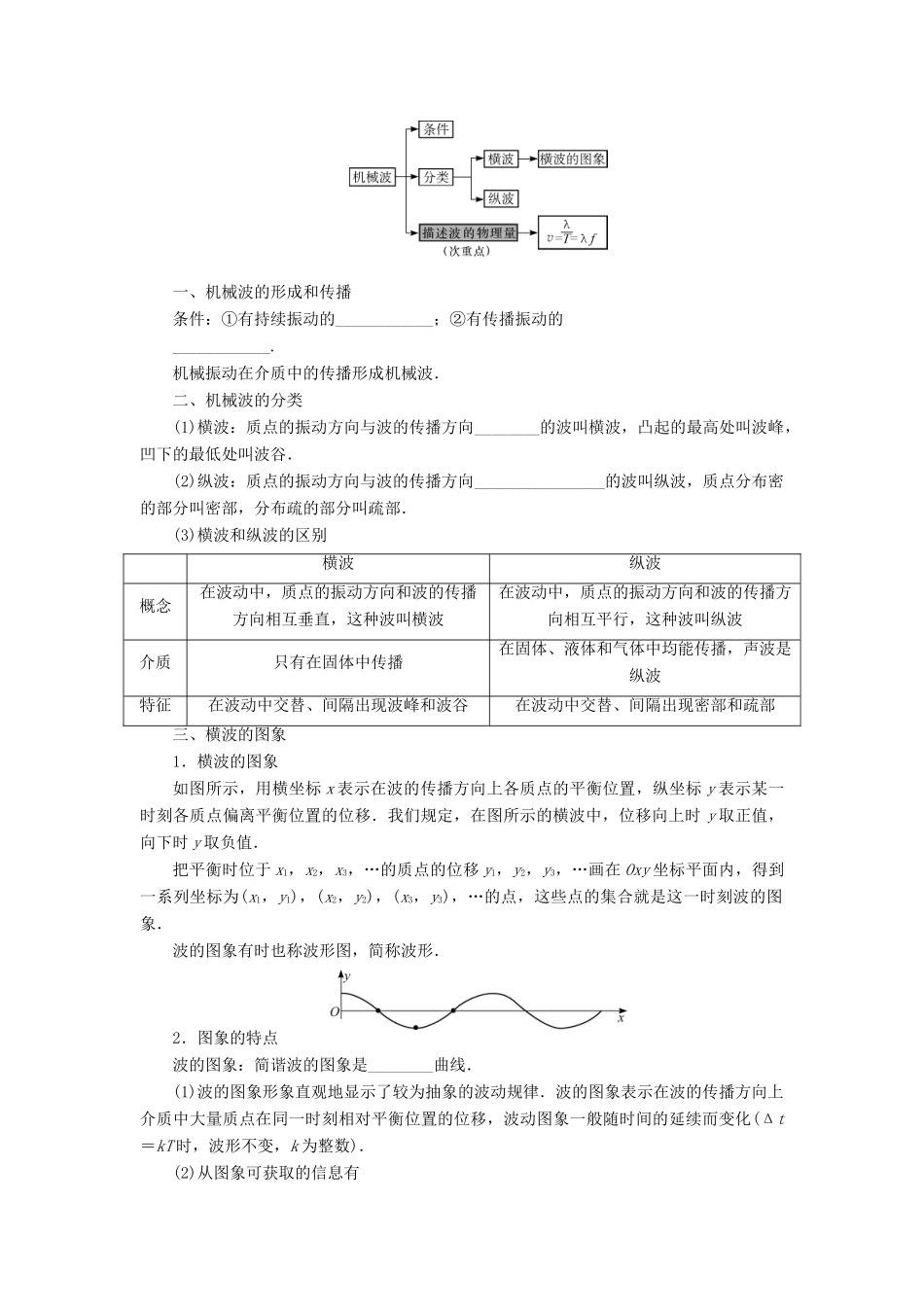

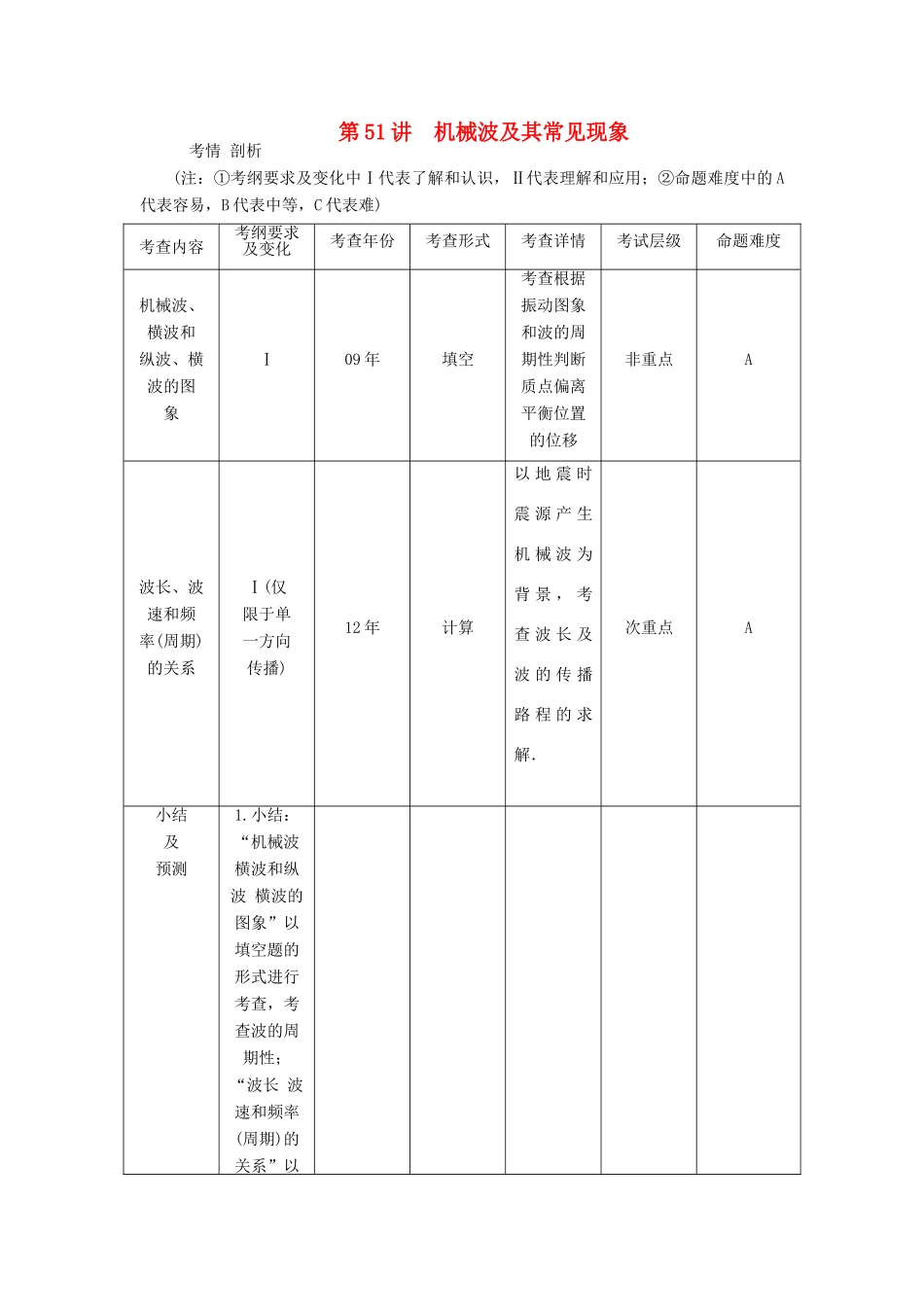

第 51 讲 机械波及其常见现象 考情 剖析 (注：①考纲要求及变化中Ⅰ代表了解和认识，Ⅱ代表理解和应用；②命题难度中的 A代表容易，B 代表中等，C 代表难)考查内容考纲要求及变化考查年份考查形式考查详情考试层级命题难度机械波、横波和纵波、横波的图象Ⅰ09 年填空考查根据振动图象和波的周期性判断质点偏离平衡位置的位移非重点A波长、波速和频率(周期)的关系Ⅰ(仅限于单一方向传播)12 年计算以 地 震 时震 源 产 生机 械 波 为背 景 ， 考查 波 长 及波 的 传 播路 程 的 求解．次重点A小结及预测1.小结：“机械波 横波和纵波 横波的图象”以填空题的形式进行考查，考查波的周期性；“波长 波速和频率(周期)的关系”以计算题的形式进行考查，考查波长公式的应用．2．预测：两个知识点都考查过一年，预测 14 年考查的可能性不大．3．复习建议：建议复习时熟练应用波长、波速和频率(周期)的关系公式，理解横波的图象中各物理量的意义以及质点的振动情况.第 1 课时 机械波及横波的图象 知识 整合 一、机械波的形成和传播条件：①有持续振动的____________；②有传播振动的____________.机械振动在介质中的传播形成机械波．二、机械波的分类(1)横波：质点的振动方向与波的传播方向________的波叫横波，凸起的最高处叫波峰，凹下的最低处叫波谷．(2)纵波：质点的振动方向与波的传播方向________________的波叫纵波，质点分布密的部分叫密部，分布疏的部分叫疏部．(3)横波和纵波的区别横波纵波概念在波动中，质点的振动方向和波的传播方向相互垂直，这种波叫横波在波动中，质点的振动方向和波的传播方向相互平行，这种波叫纵波介质只有在固体中传播在固体、液体和气体中均能传播，声波是纵波特征在波动中交替、间隔出现波峰和波谷在波动中交替、间隔出现密部和疏部三、横波的图象1．横波的图象如图所示，用横坐标 x 表示在波的传播方向上各质点的平衡位置，纵坐标 y 表示某一时刻各质点偏离平衡位置的位移．我们规定，在图所示的横波中，位移向上时 y 取正值，向下时 y 取负值．把平衡时位于 x1，x2，x3，…的质点的位移 y1，y2，y3，…画在 Oxy 坐标平面内，得到一系列坐标为(x1，y1)，(x2，y2)，(x3，y3)，…的点，这些点的集合就是这一时刻波的图象．波的图象有时也称波形图，简称波形．2．图象的特点波的图象：简谐波的图象是________曲线．(1)波的图象形象直观地显示了较为抽象的波动规...
