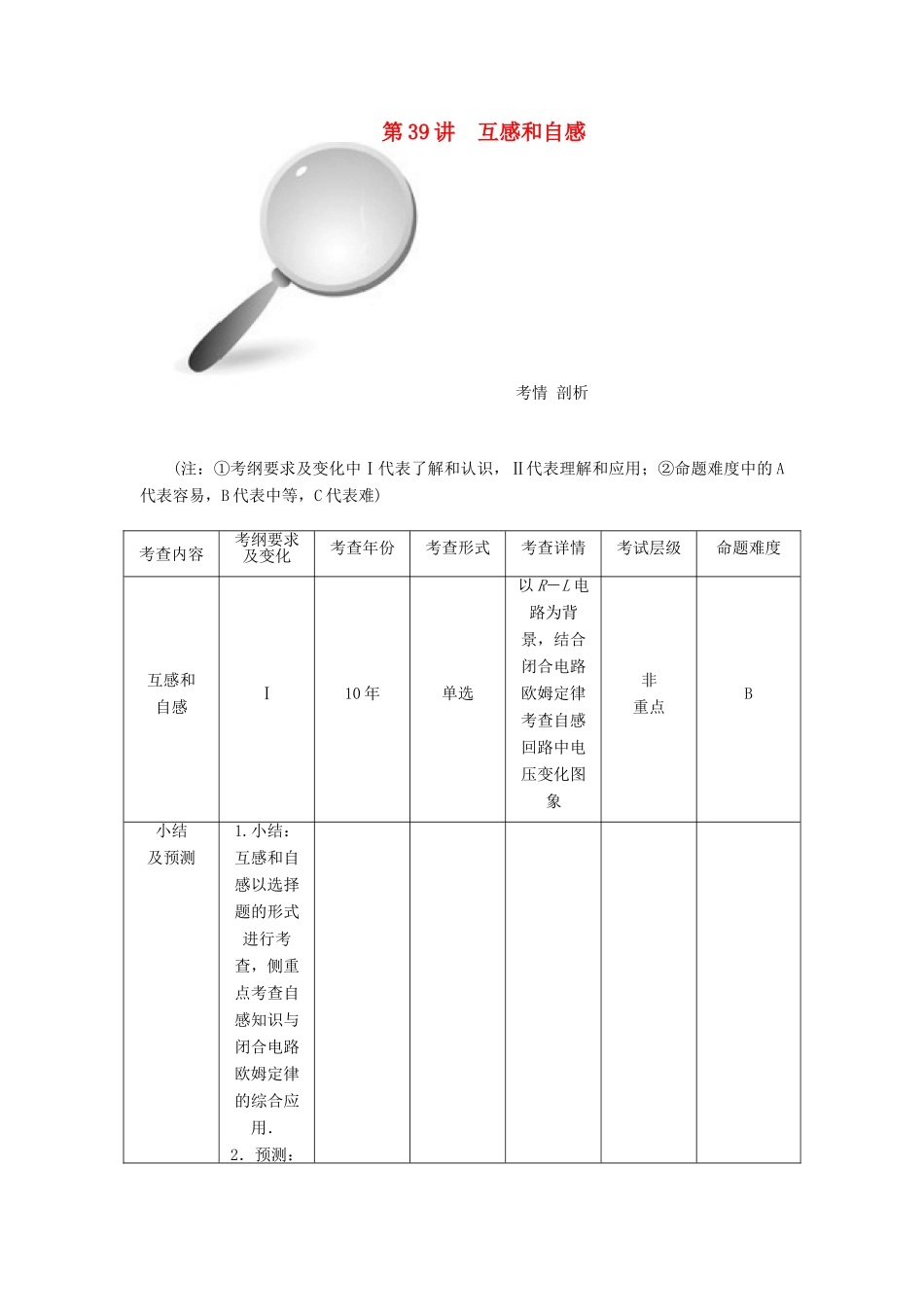

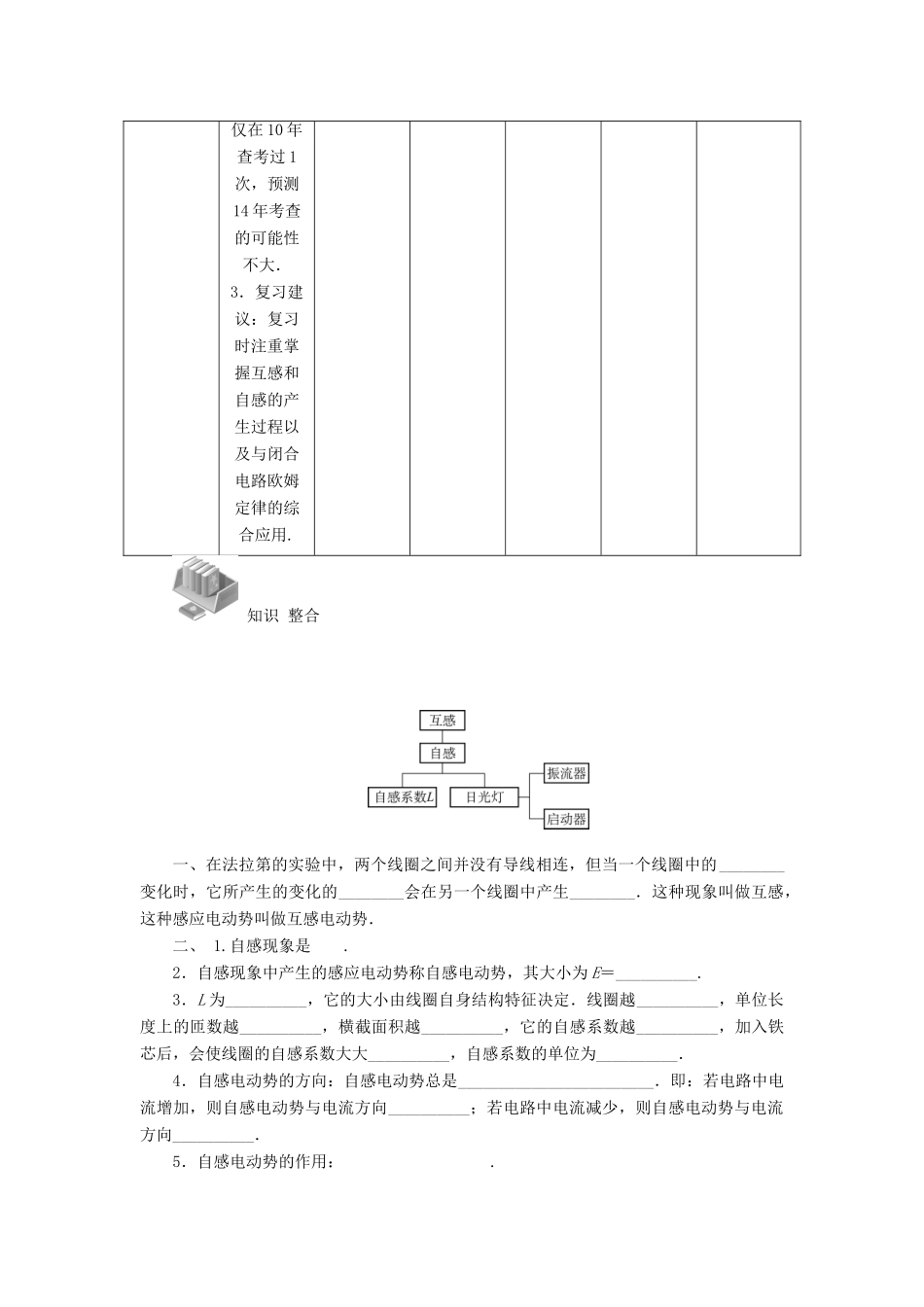

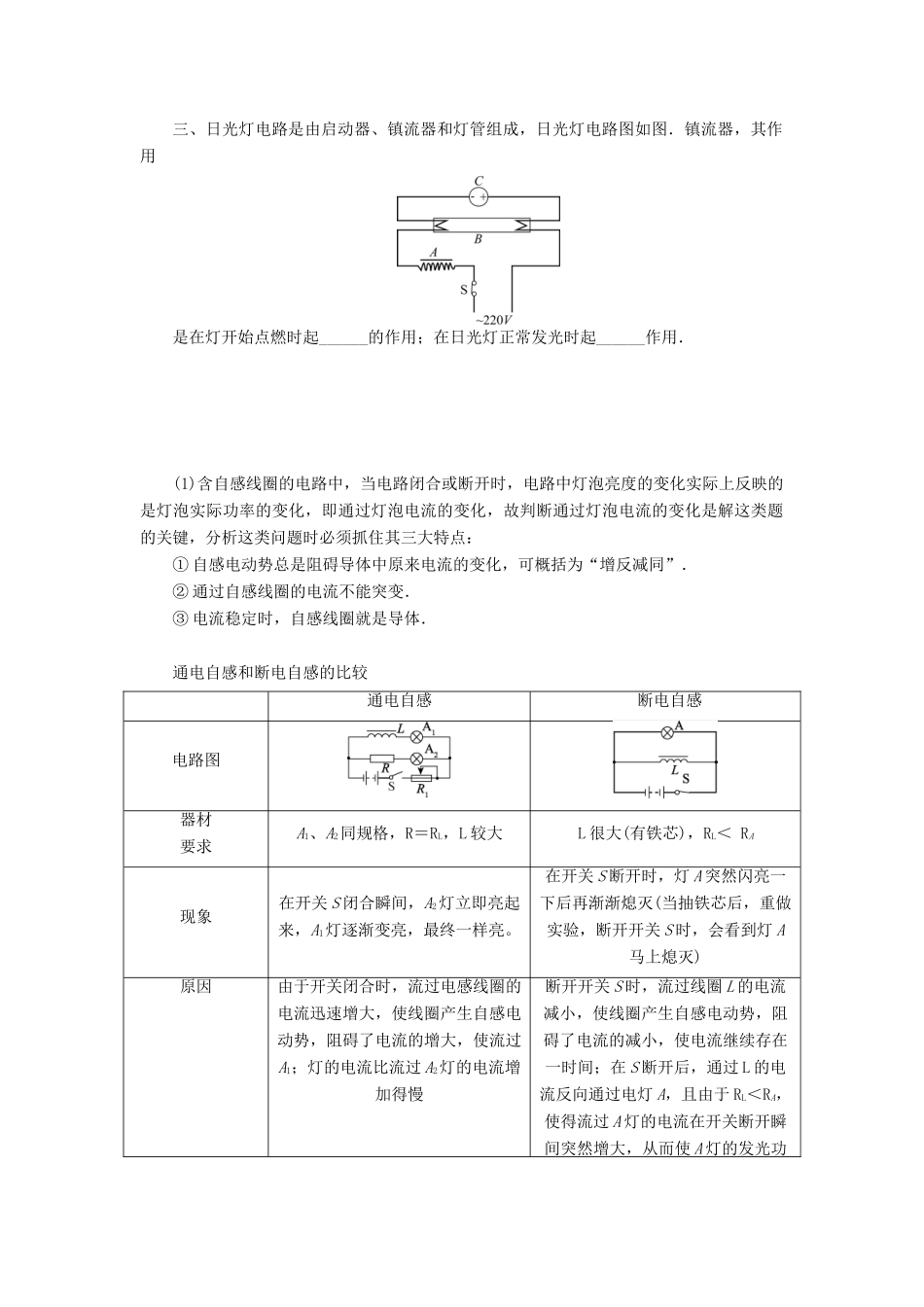

第 39 讲 互感和自感 考情 剖析 (注：①考纲要求及变化中Ⅰ代表了解和认识，Ⅱ代表理解和应用；②命题难度中的 A代表容易，B 代表中等，C 代表难)考查内容考纲要求及变化考查年份考查形式考查详情考试层级命题难度互感和自感Ⅰ10 年单选以 R－L 电路为背景，结合闭合电路欧姆定律考查自感回路中电压变化图象非重点B小结及预测1.小结：互感和自感以选择题的形式进行考查，侧重点考查自感知识与闭合电路欧姆定律的综合应用．2．预测：仅在 10 年查考过 1次，预测14 年考查的可能性不大．3．复习建议：复习时注重掌握互感和自感的产生过程以及与闭合电路欧姆定律的综合应用. 知识 整合 一、在法拉第的实验中，两个线圈之间并没有导线相连，但当一个线圈中的________变化时，它所产生的变化的________会在另一个线圈中产生________．这种现象叫做互感，这种感应电动势叫做互感电动势．二、 1.自感现象是 .2．自感现象中产生的感应电动势称自感电动势，其大小为 E＝__________.3．L 为__________，它的大小由线圈自身结构特征决定．线圈越__________，单位长度上的匝数越__________，横截面积越__________，它的自感系数越__________，加入铁芯后，会使线圈的自感系数大大__________，自感系数的单位为__________．4．自感电动势的方向：自感电动势总是________________________．即：若电路中电流增加，则自感电动势与电流方向__________；若电路中电流减少，则自感电动势与电流方向__________．5．自感电动势的作用： .三、日光灯电路是由启动器、镇流器和灯管组成，日光灯电路图如图．镇流器，其作用是在灯开始点燃时起______的作用；在日光灯正常发光时起______作用．(1)含自感线圈的电路中，当电路闭合或断开时，电路中灯泡亮度的变化实际上反映的是灯泡实际功率的变化，即通过灯泡电流的变化，故判断通过灯泡电流的变化是解这类题的关键，分析这类问题时必须抓住其三大特点：① 自感电动势总是阻碍导体中原来电流的变化，可概括为“增反减同”．② 通过自感线圈的电流不能突变．③ 电流稳定时，自感线圈就是导体．通电自感和断电自感的比较通电自感 断电自感电路图 器材要求A1、A2同规格，R＝RL，L 较大L 很大(有铁芯)，RL＜ RA现象在开关 S 闭合瞬间，A2灯立即亮起来，A1灯逐渐变亮，最终一样亮。在开关 S 断开时，灯 A 突然闪亮一下后再渐渐熄灭(当抽铁芯后，重做实验，断开开关 S 时，会看到灯 A马上...
