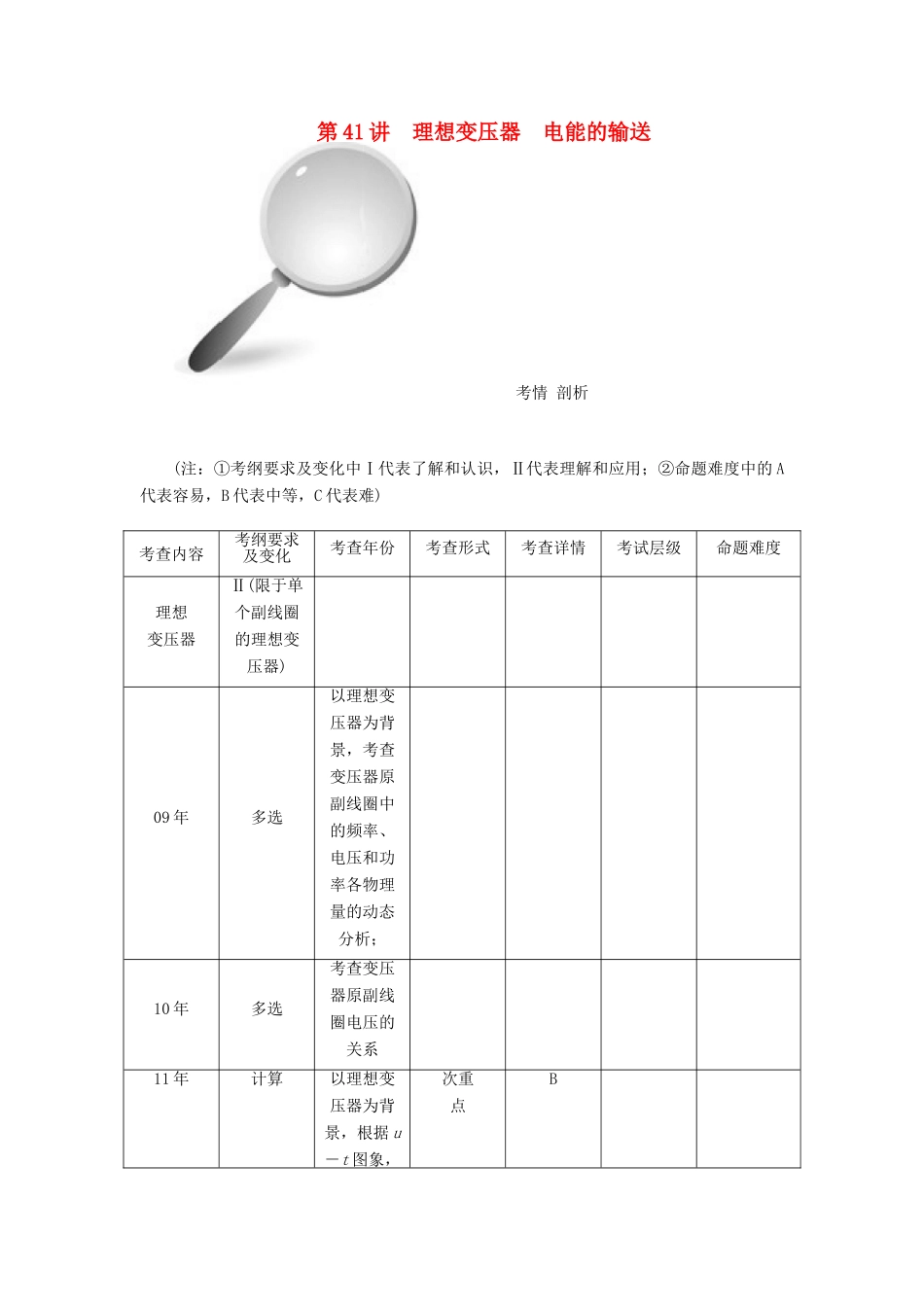

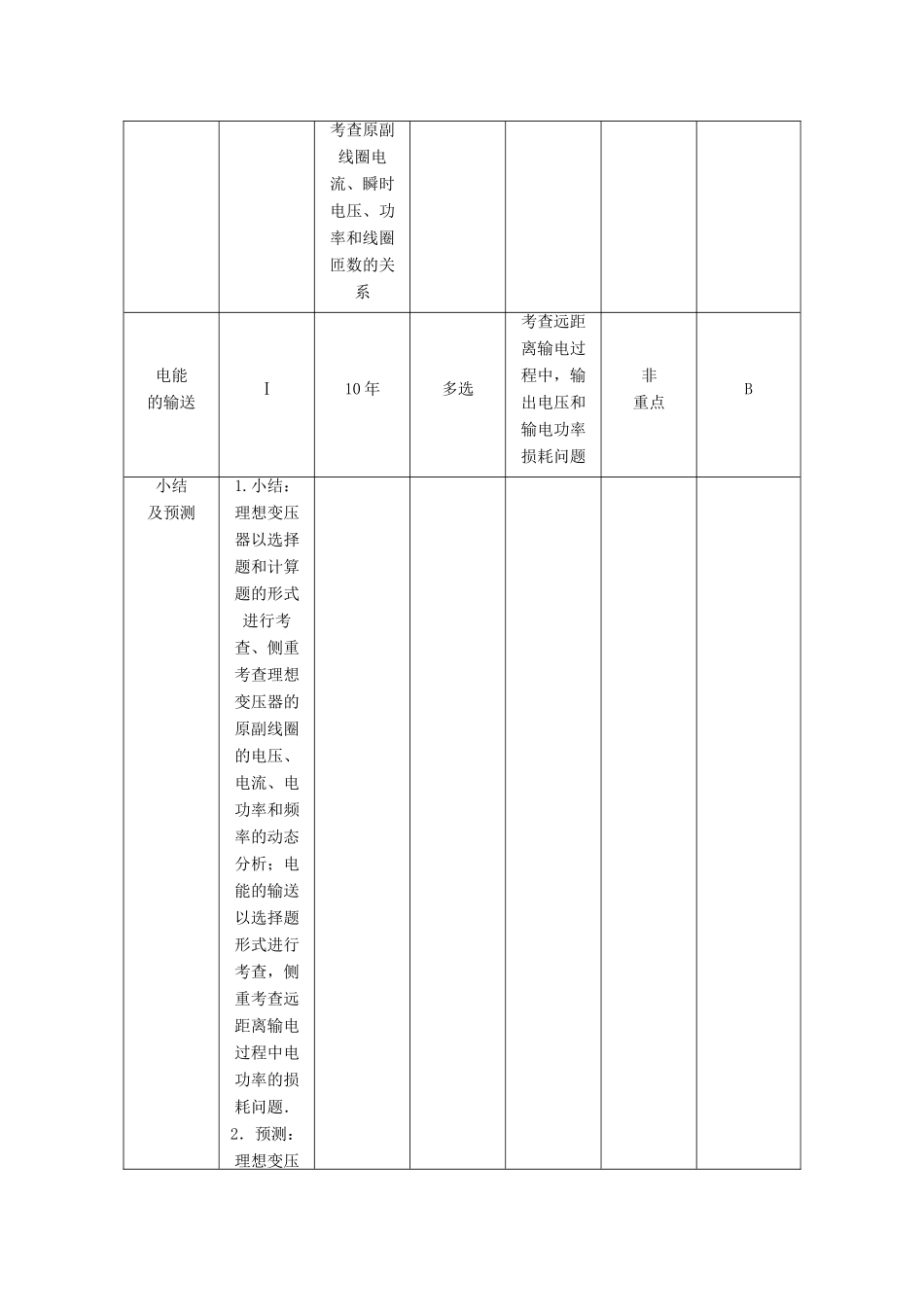

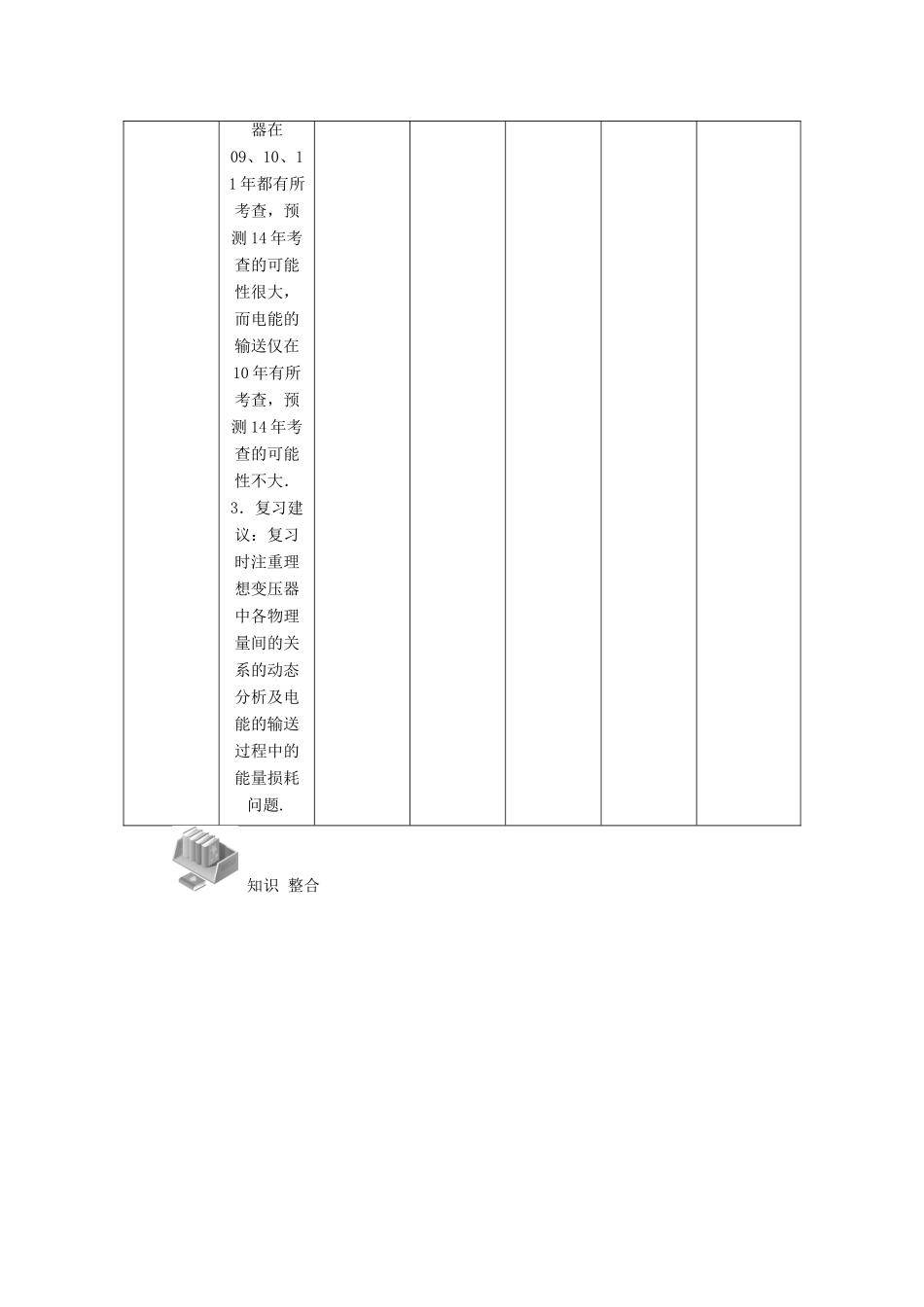

第 41 讲 理想变压器 电能的输送 考情 剖析 (注：①考纲要求及变化中Ⅰ代表了解和认识，Ⅱ代表理解和应用；②命题难度中的 A代表容易，B 代表中等，C 代表难)考查内容考纲要求及变化考查年份考查形式考查详情考试层级命题难度理想变压器Ⅱ(限于单个副线圈的理想变压器)09 年多选以理想变压器为背景，考查变压器原副线圈中的频率、电压和功率各物理量的动态分析；10 年多选考查变压器原副线圈电压的关系11 年计算以理想变压器为背景，根据 u－t 图象，次重点B考查原副线圈电流、瞬时电压、功率和线圈匝数的关系电能的输送Ⅰ10 年多选考查远距离输电过程中，输出电压和输电功率损耗问题非重点B 小结及预测1.小结：理想变压器以选择题和计算题的形式进行考查、侧重考查理想变压器的原副线圈的电压、电流、电功率和频率的动态分析；电能的输送以选择题形式进行考查，侧重考查远距离输电过程中电功率的损耗问题．2．预测：理想变压器在09、10、11 年都有所考查，预测 14 年考查的可能性很大，而电能的输送仅在10 年有所考查，预测 14 年考查的可能性不大．3．复习建议：复习时注重理想变压器中各物理量间的关系的动态分析及电能的输送过程中的能量损耗问题. 知识 整合 一、理想变压器．1．构造(如图所示)．理想变压器__________、__________和闭合铁芯组成．2．原理：电流磁效应、电磁感应(__________现象)．3．基本关系．(1)电压关系：＝__________.(2)功率关系：Pλ＝__________.(3)电流关系：只有一个副线圈时：＝__________.4．几种常用的变压器．(1)自耦变压器也叫__________变压器．(2)互感器．① 电压互感器，用来把高电压变成__________．② 电流互感器，用来把大电流变成__________．二、远距离输电．1．输电过程(如图所示)．2．电压损失：(1)ΔU＝U－U′：(2)ΔU＝__________.3．功率损失：(1)ΔP＝P－P′.(2)ΔP＝__________＝__________.4．输送电流：(1)I＝. (2)I＝.1．理想变压器(1)四点说明① 变压器不能改变直流电压．② 变压器只能改变交变电流的电压和电流，不能改变交变电流的频率．③ 理想变压器本身不消耗能量．④ 理想变压器基本关系中的 U1、U2、I1、I2均为有效值．(2)三个制约关系① 输入电压 U1决定输出电压 U2.② 输出电流 I2决定输入电流 I1③ 输出功率 P2决定输入功率 P1.2．远距离输电(1)降低输电损耗的两个途径① 减小输电线的电阻，由电阻定律 R＝ρ 可知，在输电距离一...
