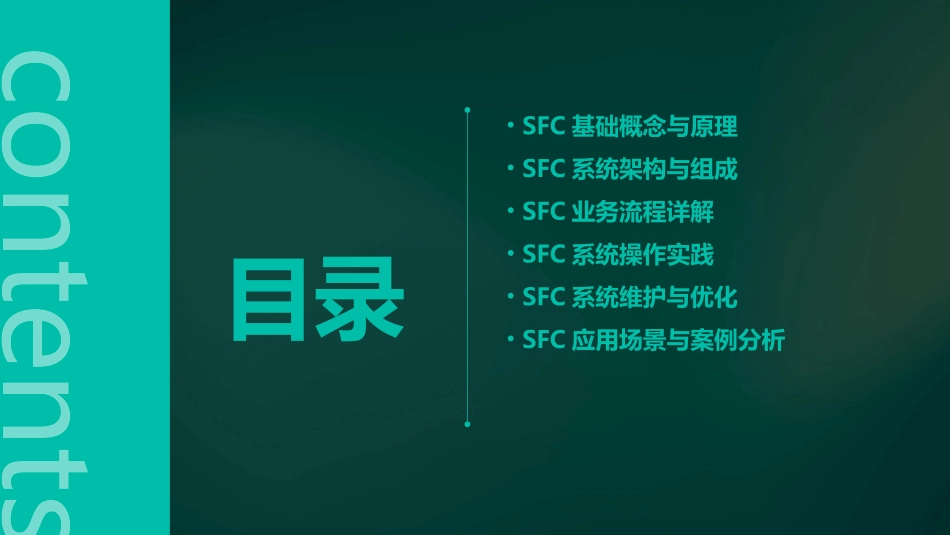

SFC完全培训课件contents目录•SFC基础概念与原理•SFC系统架构与组成•SFC业务流程详解•SFC系统操作实践•SFC系统维护与优化•SFC应用场景与案例分析01SFC基础概念与原理SFC（SequentialFunctionChart，顺序功能图）是一种用于描述控制系统行为的图形化编程语言，主要用于工业自动化领域。SFC提供了一种直观、易于理解的方式来描述控制系统的逻辑和功能，使得工程师能够更加方便地进行控制系统的设计和维护。SFC定义及作用作用定义SFC采用状态机的概念，将控制系统的行为划分为一系列离散的状态，每个状态对应一个特定的控制动作或逻辑。基于状态机的原理通过事件或条件触发状态之间的转换，实现控制系统的动态行为。状态转换SFC支持并行处理，允许同时执行多个状态或动作，提高了控制系统的效率和灵活性。并行处理SFC工作原理表示控制系统在某一时刻的行为或状况，每个状态对应一个特定的标识和动作。状态（State）触发状态转换的条件或信号，可以是外部输入、内部信号或定时器事件等。事件（Event）在状态转换时执行的操作或命令，可以是输出信号、内部变量赋值或调用其他程序等。动作（Action）从一个状态到另一个状态的过渡过程，由事件触发并执行相应的动作。转换（Transition）相关术语解析02SFC系统架构与组成SFC（ServiceFunctionChaining）系统是一种网络服务架构，旨在通过将一系列网络功能（如防火墙、负载均衡器、深度包检测等）链接起来，为用户提供定制化的网络服务。SFC系统架构包括三个主要组成部分：分类器、服务功能链和服务功能。其中，分类器负责识别和分类网络流量，将其导向相应的服务功能链；服务功能链则定义了一系列网络功能的处理顺序；服务功能则是实现各种网络功能的实体。整体架构概述分类器（Classifier）：负责根据预设规则对网络流量进行分类，将不同类别的流量导向相应的服务功能链。分类器可以实现基于五元组（源IP、目的IP、源端口、目的端口、协议类型）的流量分类，也可以支持更复杂的分类算法。服务功能链（ServiceFunctionChain）：定义了一系列网络功能的处理顺序，每个服务功能链可以包含一个或多个服务功能。服务功能链的创建和管理可以通过SDN控制器实现，用户可以根据需求灵活定制服务功能链。服务功能（ServiceFunction）：实现各种网络功能的实体，如防火墙、负载均衡器、深度包检测等。服务功能可以以虚拟化形式部署在通用服务器上，也可以通过专用硬件设备实现。SFC系统支持多种服务功能类型和来源，用户可以根据需求选择合适的服务功能。010203关键组件功能介绍SFC系统可以采用集中式或分布式部署方式。集中式部署将所有组件部署在中心节点上，适用于小规模网络环境；分布式部署则将组件分散部署在网络中的多个节点上，适用于大规模网络环境。根据实际需求选择合适的部署方式。部署方式为了实现SFC系统的正常运行，需要满足一定的配置要求。首先，需要配置分类器以识别网络流量并将其分类；其次，需要配置服务功能链以定义网络功能的处理顺序；最后，需要配置服务功能以实现各种网络功能。在配置过程中，需要注意保持各组件之间的一致性和协调性，以确保系统的稳定性和性能。配置要求部署方式及配置要求03SFC业务流程详解接收客户订单，确认订单信息，包括产品规格、数量、交货期等。订单接收与确认生产计划制定物料需求计划根据订单信息，制定详细的生产计划，包括生产批次、生产时间、生产线安排等。根据生产计划，制定物料需求计划，明确所需物料的种类、数量和时间。030201业务流程梳理物料采购与入库生产执行与监控成品检验与入库发货与收款业务流程梳理按照物料需求计划进行采购，对采购的物料进行入库管理，确保物料准确、及时地到达生产线。对生产出的成品进行质量检验，合格品入库管理，等待发货。按照生产计划进行生产，实时监控生产进度，确保生产顺利进行。按照客户订单要求进行发货，并跟进收款情况。订单确认与客户进行充分沟通，确保订单信息的准确无误。生产计划制定综合考虑生产能力、物料供应等因素，制定切实可行的生产计划。物料采购选择优质的供应商，确保物料的质量和交货期。生产执行严格遵守生产工艺...
