高考物理总复习 精准提分练：实验题专练（五）试题VIP免费

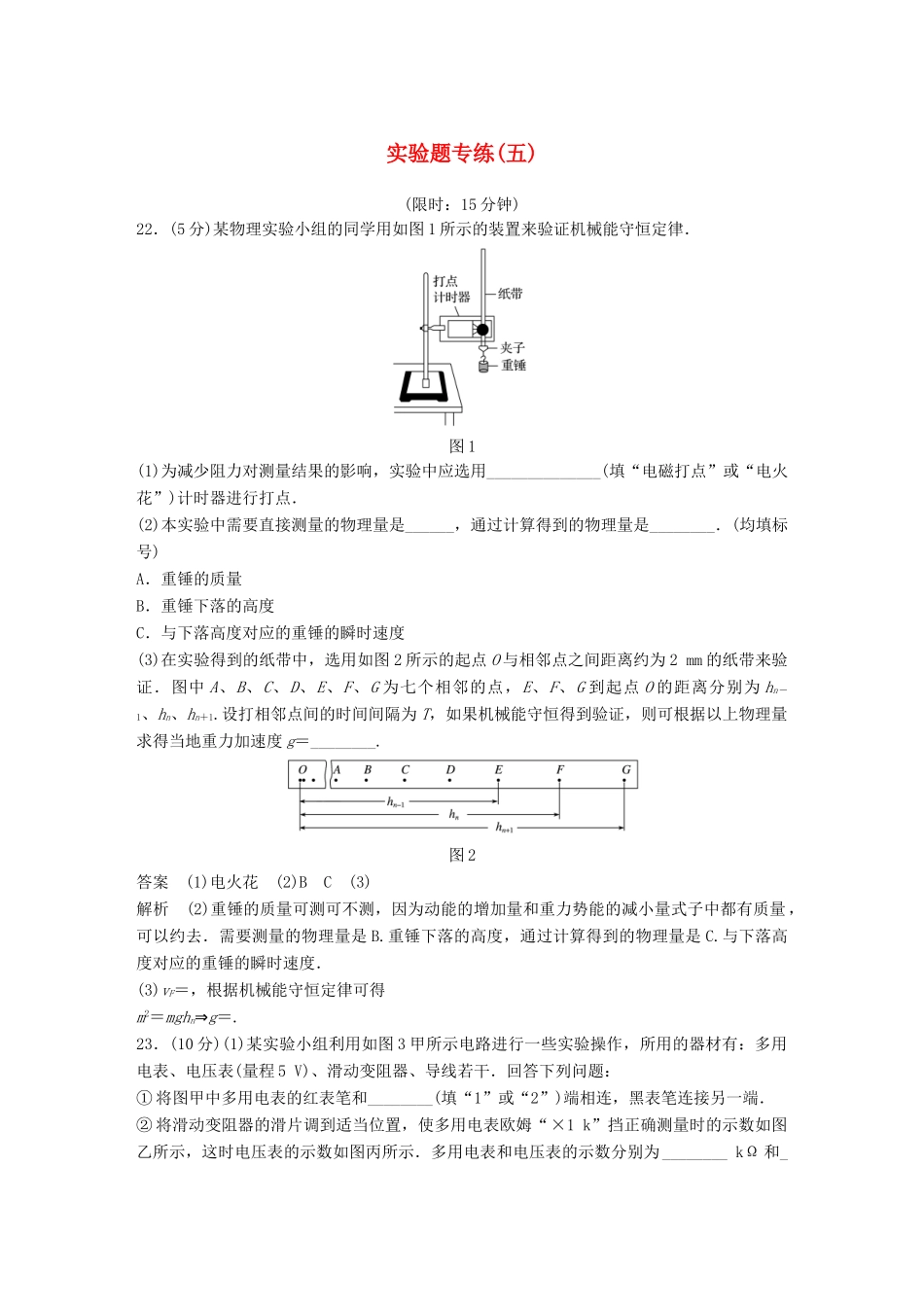

实验题专练(五)(限时：15分钟)22．(5分)某物理实验小组的同学用如图1所示的装置来验证机械能守恒定律．图1(1)为减少阻力对测量结果的影响，实验中应选用______________(填“电磁打点”或“电火花”)计时器进行打点．(2)本实验中需要直接测量的物理量是______，通过计算得到的物理量是________．(均填标号)A．重锤的质量B．重锤下落的高度C．与下落高度对应的重锤的瞬时速度(3)在实验得到的纸带中，选用如图2所示的起点O与相邻点之间距离约为2mm的纸带来验证．图中A、B、C、D、E、F、G为七个相邻的点，E、F、G到起点O的距离分别为hn－1、hn、hn＋1.设打相邻点间的时间间隔为T，如果机械能守恒得到验证，则可根据以上物理量求得当地重力加速度g＝________.图2答案(1)电火花(2)BC(3)解析(2)重锤的质量可测可不测，因为动能的增加量和重力势能的减小量式子中都有质量，可以约去．需要测量的物理量是B.重锤下落的高度，通过计算得到的物理量是C.与下落高度对应的重锤的瞬时速度．(3)vF＝，根据机械能守恒定律可得m2＝mghn⇒g＝.23．(10分)(1)某实验小组利用如图3甲所示电路进行一些实验操作，所用的器材有：多用电表、电压表(量程5V)、滑动变阻器、导线若干．回答下列问题：①将图甲中多用电表的红表笔和________(填“1”或“2”)端相连，黑表笔连接另一端．②将滑动变阻器的滑片调到适当位置，使多用电表欧姆“×1k”挡正确测量时的示数如图乙所示，这时电压表的示数如图丙所示．多用电表和电压表的示数分别为________kΩ和________V.图3(2)某同学在“测绘小灯泡的伏安特性曲线”实验中．①所用各元件及规格如图4所示，电路已连好一部分，关于剩余电路的连接正确的是________．(多选)图4图5A．M端应与a接线柱相连B．M端应与b接线柱相连C．N端与c接线柱相连，开关闭合前，滑动变阻器滑动片应滑到最左端D．N端与d接线柱相连，开关闭合前，滑动变阻器滑动片应滑到最右端②该同学连接好电路后，采用正确的实验方法和实验步骤进行操作，测绘的小灯泡的伏安特性曲线如图5所示，电压U＝2V时，小灯泡电阻为________Ω.答案(1)①1②153.50(2)①AC②10解析(1)①电流从电压表正接线柱流入，故红表笔接1，黑表笔接2；②欧姆表读数＝倍率×表盘读数＝1k×15Ω＝15kΩ；电压表最小分度为0.1V，故读数为3.50V；(2)①测绘小灯泡的伏安特性曲线应该采用电流表外接法，滑动变阻器采用分压式接法，则M端应与a接线柱相连；N端与c接线柱相连，开关闭合前，滑动变阻器滑动片应滑到最左端；或者N端与d接线柱相连，开关闭合前，滑动变阻器滑动片应滑到最左端，故选A、C.②电压U＝2V时，读出电流为0.2A，则小灯泡电阻为R＝＝10Ω.
